Komplexný Sprievodca Hydroizoláciou Spodnej Stavby: Princípy, Materiály a Riešenia Problémov s Pásmi Hydrobit

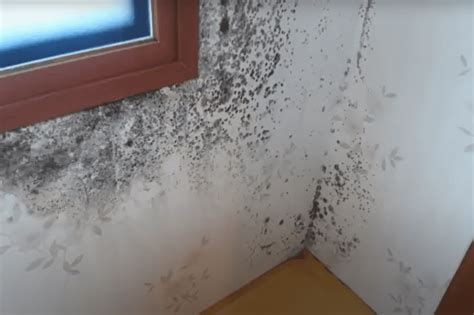

Nejeden z nás už zažil nepríjemné prekvapenie vo forme vlhkých fľakov na stenách, ktoré sa objavili napríklad po nárazovom daždi. Voda a vlhkosť - to sú dva hlavné prírodné deštruktívne faktory, ktoré nepriaznivo ovplyvňujú životnosť stavieb a vedú k zhoršeniu komfortu bývania v nich. Prenikanie vlhkosti do základov a stien spôsobí trhliny v múroch, nepekné fľaky na vnútornej aj vonkajšej omietke, pleseň, v horších prípadoch sadanie celej stavby a jej deštrukciu. Hydroizolácia je ochrana pred prenikaním vlhkosti do konštrukcie stavby.

Slovensko v oblasti navrhovania a realizácií hydroizolácií spodných stavieb trpí nedostatkom normového prostredia, ktoré by bolo vodítkom pre projektantov a realizačné firmy. V tejto oblasti sa môžeme inšpirovať napríklad od našich susedov z ČR, ktorí v tejto oblasti majú tradície a skúsenosti navrhovania hydroizolácií spodných stavieb premietnuté aj do predpisov. Ide o ČSN P 73 0600 Hydroizolace staveb - Základní ustanovení [1] a ČSN P 73 0606 Hydroizolace staveb - Povlakové hydroizolace - Základní ustanovení [2].

Hydroizolačný systém spodnej stavby objektu chráni objekt (t.j. jeho stavebné konštrukcie a vnútorné prostredie) proti vode a spravidla i proti ďalším vplyvom okolitého prostredia, ako je napríklad korózne namáhanie stavby (agresívna voda, bludné prúdy, chemicky znečistené horninové a pôdne prostredie okolo objektu a pod.) a zaťaženie stavby radónom z podložia objektu. K spodnej stavbe sa radia základy, steny a podlahy nachádzajúce sa pod úrovňou terénu.

Dôležitosť a Základné Princípy Hydroizolácie Spodných Stavieb

Aby sme mohli správne navrhnúť hydroizolačnú ochranu spodnej stavby, musíme presne definovať a poznať, čomu má táto ochrana odolávať, respektíve čo má zabezpečovať. K tomu aby sme mohli definovať požadované okrajové podmienky pre návrh samotnej dimenzie hydroizolačného povlaku, musíme vedieť správne definovať oblasti hydrofyzikálneho namáhania (expozície).

Hydroizolácia spodnej stavby sa delí na dva typy - horizontálnu a vertikálnu.

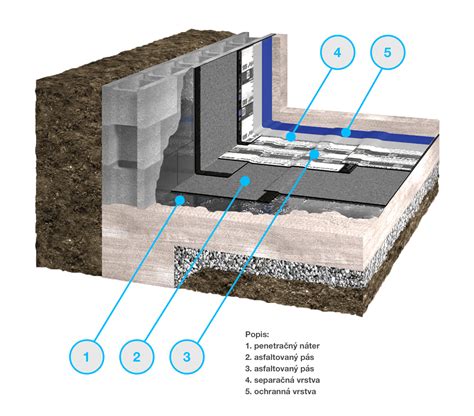

Horizontálna Hydroizolácia

Položenie vodorovnej izolácie má za úlohu zabrániť šíreniu vlhkosti zo zeme smerom nahor - teda nad úroveň položenej izolácie. Horizontálne hydroizolácie pod stenami v novostavbách sú potrebné na to, aby sa zabránilo vzlínajúcej vlhkosti, spôsobenej kapilárnou aktivitou v murive alebo betóne.

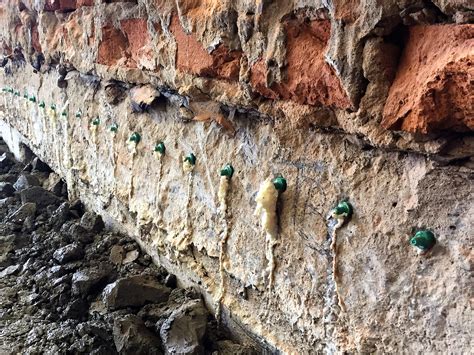

Vertikálna Hydroizolácia

Vertikálna hydroizolácia sa robí na zvislej ploche nadzákladovej konštrukcie - suterénneho muriva. Ak výkop nie je rozšírený o pracovnú zónu so šírkou 60 cm, zhotoví sa najprv ochranná stienka, ktorá je oporným prvkom izolácie. Na takýto podklad sa izolácia prilepí alebo nataví. Ako stienka môžu poslúžiť napríklad cementotrieskové dosky, murivo zo starších tehál a pod. Pred mechanickým poškodením sa takýto povlak chráni napr. geotextíliou, omietkou z cementovej malty s hrúbkou najmenej 5 mm.

Faktory Ovplyvňujúce Výber a Realizáciu Hydroizolácie

Nech si už zvolíte ktorýkoľvek druh hydroizolácie spodnej stavby, bude potrebné zobrať do úvahy základné faktory, ktoré výber ovplyvnia. Izolačnú účinnosť, spoľahlivosť a prístupnosť hydroizolácie stanoví projektant na základe situácie stavby, navrhnutých konštrukcií a využitia priestorov pod úrovňou terénu. Požadovanú trvanlivosť systému hydroizolačnej ochrany stanoví investor objektu. Nezanedbateľným údajom pri meraniach pôdy na pozemku je aj tzv. predpokladané kritériá pre návrh hydroizolačného systému sa môžu v priebehu realizácie stavby meniť, preto je vhodné po výbere dodávateľa a vyjasnení technológií zohľadniť rôzne typy podkladných konštrukcií a spôsobov aplikácie hydroizolácie:

• na tuhú podkladnú konštrukciu staticky nezávislú s nosnými konštrukciami objektu (napr. paženie). Vhodné iba pre hydroizolačné fólie.
• na tuhú podkladnú konštrukciu založenú spoločne s nosnými konštrukciami objektu (napr. primurovka).
• na dokončenú stavebnú konštrukciu (spravidla izolovanie suterénnych stien z vonkajšej strany).
• na dokončenú stavebnú konštrukciu (spravidla izolovanie suterénnych stien z vonkajšej strany), hydroizolácia vytiahnutá na nízku primurovku, po zhotovení suterénnej steny je primurovka čiastočne demontovaná a zvislá hydroizolácia je napojená na obnaženú hydroizoláciu.

Kritériá výberu systému hydroizolačnej ochrany pre danú hydrofyzikálnu expozíciu, dané korózne a mechanické namáhanie sú jeho spoľahlivosť, hydroizolačná bezpečnosť, prístupnosť a trvanlivosť. Hydroizolácia spodnej stavby je spravidla po zrealizovaní neprístupná. Riziká hydroizolačného neúspechu sú vysoké, a preto je treba návrhu a realizácii ochrany spodnej stavby venovať maximálnu pozornosť a dôraz.

Materiály pre Hydroizoláciu Spodnej Stavby s Dôrazom na Asfaltové Pásy

Na účely hydroizolácie môžu byť použité viaceré produkty. Najčastejšie sa používajú hydroizolačné fólie a asfaltové pásy.

Asfaltované Pásy

Podľa rozlíšenia rôzneho namáhania vodou možno izolovať základy asfaltovými pásmi. Asfaltované pásy môžu byť navrhnuté ako jednovrstvové skladby s jediným pásom, ktoré sú cenou materiálu aj uskutočnením prác najlacnejším riešením. Tieto sa však môžu použiť len proti zemnej vlhkosti (izolovaná základová doska nadzemných základov) alebo na trvalo odvodnené základy, napr. stavby domu v stráni.

Asfaltové vložky a pásy slúžia na vystuženie hydroizolačnej vrstvy. Pásy typu R a S majú izolačnú funkciu. Vložky môžu byť nasiakavé (textilné, papie¬rové), nenasiakavé (rohože zo sklenej tkaniny, me¬dené, hliníkové alebo PVC fólie), natreté asfaltovými nátermi pri výrobe a proti zlepeniu pri skladovaní po¬sypané mastexom. Vodotesnú funkciu hydroizolačných povlakov má asfaltová látka, ktorej priame využitie bez výstužných vložiek (izolácia poterom) je vhodné len pri masívnych konštrukciách, kde nevznikajú na ich povrchu trhliny.

Špecifiká Pásu HYDROBIT V 60 S 35 od Icopalu

Spoločnosť Icopal je popredný výrobca hydroizolačných materiálov so zameraním na strechy, spodné stavby a fasády. Spoločnosť vznikla v Dánsku v roku 1876 a postupne sa rozšírila do celého sveta. Vyrába asfaltové pásy, fólie, strešné šindle a systémy na ochranu proti vlhkosti, pričom kladie dôraz na trvanlivosť a kvalitu.

Asfaltový hydroizolačný pás Icopal HYDROBIT V 60 S 35 je na sklenenej rohoži, s krycou vrstvou z oxidovaného asfaltu aj s plnidlom. Na vrchnej časti sa nachádza minerálny posyp, na spodnej strane separačná ochranná fólia. Pás je určený na použitie vo viacvrstvových hydroizolačných systémoch spodných stavieb ako pás proti vlhkosti typ A. Neodporúča sa jeho používanie proti tlakovej vode a ako vrchná vrstva strešného systému. Spracováva sa plnoplošným natavením.

Medzi hlavné výhody HYDROBITU V60 S35 patria jeho hydroizolačné schopnosti. Asfaltový povlak a minerálny posyp spoločne vytvárajú bariéru, ktorá zabraňuje prenikaniu vody na povrch. Okrem hydroizolačných vlastností poskytuje HYDROBIT V60 S35 aj určitú ochranu proti vlhkosti spôsobenej rôznymi faktormi, vrátane nadmernej vlhkosti, netesností a zlého vetrania. Celkovo je HYDROBIT V60 S35 spoľahlivou voľbou na hydroizoláciu a ochranu pred vlhkosťou v systémoch plochých striech a spodných stavieb.

• Lepenie za studena na podklad
• Vysoko spoľahlivá ochrana polystyrénových dosiek pred poškodením plameňom

Kryštalická Hydroizolácia a PVC Fólie

Okrem asfaltových pásov existujú aj iné riešenia. Kryštalická hydroizolácia na betónové povrchy je vhodná na trvalé zaťaženie vodou, na pozitívny aj negatívny tlak vody a kontakt s pitnou vodou. Hydroizolačné PVC fólie sú tiež využívané na izoláciu spodnej stavby.

Atelier DEK preferuje hydroizolačné systémy s hydroizolačnými povlakmi na báze nataviteľných asfaltovaných pásov a fólií z mäkčeného PVC (PVC-P). Kombinácie povlakov týchto materiálových báz v jednom systéme hydroizolačnej ochrany je vzhľadom k ich obtiažnej spojiteľnosti neprípustná.

Príprava Podkladu a Techniky Realizácie Hydroizolácie

Základnou podmienkou dokonalej izolácie je jej celistvosť. Pre správnu funkčnosť hydroizolačného systému je kľúčová dôkladná príprava podkladu.

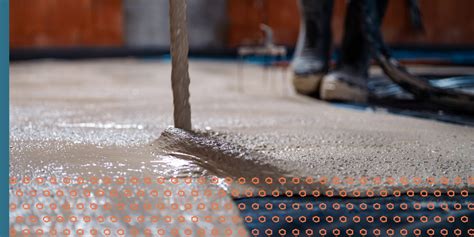

Príprava Podkladu pod Izoláciu

Podklad pod asfaltové pásy má byť rovný, pevný, čistý, suchý, bez trhlín. Rohy musia byť zaoblené v polomere 20 mm pod nátery a 40-50 mm pod pásy. Pod fóliové izolácie podklad nemusí byť suchý ani rohy zaoblené.

• Pod vodorovný a šikmý izolačný povlak: tvorí betón alebo železobetón, ktoré sa kladú na nenakyprenú zeminu v hrúbke 80 až 150 mm, podľa podmienok s vyrovnávajúcou vrstvou cementového poteru. Na nepriepustných zeminách sa odporúča navrhnúť štrkopieskovú vrstvu hrubú 250 mm, ktorá pretne kapilárnu vzlínavosť a preberá funkciu dre¬nážnej vrstvy. Podklad štrkopieskovej vrstvy má mať spád k obvodu výkopovej jamy.
• Pod zvislý izolačný povlak: tvorí stienka z tehál, betónu, železobetónu s vrstvou omietky hru¬bou 20 mm, ktorá vyrovnáva nerovnosti povrchu. Podkladovú vrstvu môže tvoriť murivo suterénu s omietkou, ak sa izolačný povlak vytvára z vonkajších priestorov. Postrek je nutný aj v prípade dlhšej technologickej prestávky.

Aplikácia Penetrácie a Izolačných Vrstiev

Penetračný náter sa nanáša na upravený podklad a pevne spája podklad s izolačnou vrstvou. Vypĺňa všetky póry podkladu a skladá sa z vodných tekutých náterov, emulzií a suspenzií. Na takto upravený povrch sa tvorí tenká nepriepustná vrstva bitúmenového izolačného náteru alebo tmelu, nanášaného za studena alebo tepla.

Výrobná šírka izolačných pásová lepeniek je 1 000 mm. Jednotlivé pásy sa spájajú s presahom 100 mm pri zvislých aj vodorovných izoláciách. Pri viacvrstvových povlakoch sa výstužné pásy spojujú s posunom 500 mm. Podobne aj pri vytváraní izolácií z PVC fólií je prekrytie 100 mm.

V rohoch izolačnej vane je priebeh lepenky zaoblený v polomere min. Izolačný povlak v mieste dilatačnej škáry zosilňujeme prídavnými látkami. Ak sa očakávajú pohyby len niekoľko milimetrov, používajú sa prídavné asfaltové vložky. Ukončenie izolačného povlaku má byť minimálne 150 mm nad chodníkom, lepšie 200 mm. Povlaková izolácia musí tvoriť celistvú uzatvorenú vrstvu po celom povrchu spodnej stavby.

Odvodnenie a Riešenie Kritických Detailov Hydroizolácie

Hydroizolačný systém ochrany objektu zahŕňa funkčné trvalé odvodnenie priľahlého prostredia. Voda sa nemôže hromadiť a pôsobiť tlakom.

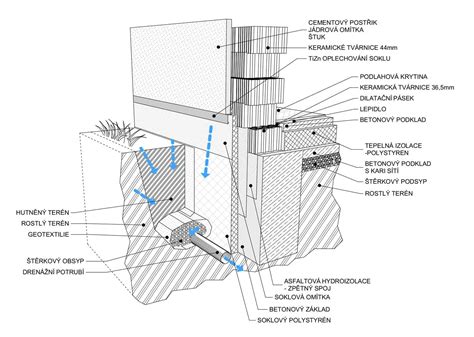

Význam Drenáže a Povrchového Odvodnenia

K trvalému odvodneniu zásypu okolo celého objektu bolo odporučené systémové riešenie pomocou drenáže. Sprievodným opatrením bolo povrchové odvedenie vody smerom od objektu vytvorením nepriepustnej povrchovej úpravy odkvapovej časti okolo objektu a zároveň vhodným tvarovaním okolitého terénu.

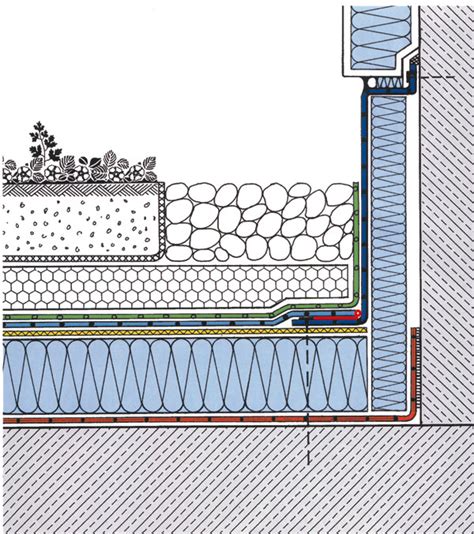

Riešenie Kritických Detailov

Pri návrhu hydroizolácie je potrebné zohľadniť i fakt, že aj tak elementárna vec, akou je spájanie povlakových hydroizolácií v prechode z vodorovnej na zvislú, je mimoriadne dôležitým prvkom pre spoľahlivosť celého hydroizolačného systému. Príkladom je spätný spoj, ktorý, ako z dlhodobých skúseností vyplýva, nie je možné pre špecifiká jeho technológie zhotovenia považovať za spoj vhodný do viac hydrofyzikálne namáhaných miest (napr. podzemná voda).

V prípade absolútnej spoľahlivosti odvodnenia základovej škáry by oblasť zodpovedala hydrofyzikálnemu namáhaniu A - Namáhanie vlhkosťou priľahlého pórovitého prostredia (zemná vlhkosť). Spoľahlivosť odvodnenia škáry medzi podkladom a povlakovou hydroizoláciou závisí na priepustnosti podkladu pre vodu, sklone podkladu a riešení detailu napojenia zvislej a vodorovnej konštrukcie. Absolútnu spoľahlivosť odvodnenia základovej škáry nie je možné dosiahnuť. Ak je rozdiel v základovej škáre veľký, a tiež v prípade zakladania do skalného výlomu alebo do výkopov pažených štetovnicovou stenou, ako aj v prípade prístavby objektu, je potrebné aby sa dosta¬točné zovretie izolácie zabezpečilo primurovkami, ktoré sú spojené s nosným murivom oceľovými kotvami. Vzájomná vzdialenosť medzi kotvami je 1 500 mm a od základovej škáry 500 mm. Kotviace háky musia byť zviazané s výstužou.

Prípadová Štúdia: Zatekanie Rodinného Domu v Nitre

Na nasledujúcom príklade by som Vám rád ukázal jeden z typických príkladov, s ktorým sa Atelier DEK stretol počas svojej expertnej činnosti na Slovensku. Ide o objekt rodinného domu osadeného do nepriepustného horninového prostredia svahovitého terénu. Zásypy stavebnej jamy okolo objektu sú priepustné. Spomínaný rodinný dom je trojpodlažný a nachádza sa v lokalite mesta Nitra v zastavanej oblasti s rodinnými domami. Objekt je podpivničený jedným podzemným podlažím (1. PP). Podpivničená časť zaberá pôdorysnú plochu 1. NP okrem priestoru garáže, ktorý nie je podpivničený. Suterén (1. PP) je čiastočne pod úrovňou terénu. Podlaha 1. PP má dve výškové úrovne a nachádza sa na kóte -2,500 m a -2,800 m (terén= - 2,000 m až -0,050 m).

Pôvodný Návrh a Zistené Poruchy

Hydroizolačný systém spodnej stavby bol navrhnutý a zrealizovaný z povlakovej hydroizolácie z dvoch oxidovaných asfaltovaných pásov (GLASBIT G200 S40) bez akýchkoľvek ďalších opatrení (napr. drenáž), ktoré by znižovali hydrofyzikálne namáhanie suterénnych konštrukcií. V projektovej dokumentácii nebol špecifikovaný spôsob realizácie povlakovej hydroizolácie ani zhotovenia detailov.

Prechod vodorovnej hydroizolácie na zvislú bol riešený spätným spojom. Podzemné podlažie je založené v relatívne nepriepustnom prostredí. Okolo objektu je zhotovený zásyp, ktorý je možné všeobecne označiť ako pre vodu priepustný. Po 1,5 roku od kolaudácie objektu sa v priestoroch interiéru začali objavovať prvé prejavy zatekania. Išlo o zatečenie v čase jarného topenia snehu v kombinácii s teplým dažďom.

Pri prieskume boli zistené netesné miesta v časti spätného spoja. Lokálne bol spätný spoj zrealizovaný netesne (asfaltované pásy neboli medzi vodorovnou a zvislou plochou vzájomne dostatočne zvarené, čoho dôkazom je naplavené bahno medzi asfaltovanými pásmi. Ďalším netesným miestom bol dodatočne realizovaný prestup odvetrávacieho potrubia miestnosti vínotéky v podzemnom podlaží na severovýchodnej stene objektu. V dôsledku pôsobenia tlakovej vody dochádzalo v mieste spätného spoja a prestupu odvetrávacieho potrubia k vnikaniu vody do objektu a následnému kapilárnemu vzlínaniu vody konštrukciami stien a podláh.

Uvedené skutočnosti potvrdzujú, že v tomto prípade išlo o nesprávny návrh hydroizolačnej ochrany spodnej stavby objektu vo vzťahu ku hydrofyzikálnemu namáhaniu.

Návrh Riešenia a Odstránenia Porúch od Atelieru DEK

Atelier DEK v rámci svojej expertnej činnosti spracoval posúdenie a následne odporučil postup odstránenia porúch zatekania do spodnej stavby objektu. Pri samotnom návrhu boli limitovaný okrajovými podmienkami existujúceho objektu, t.j. v tejto fáze nebolo možné riešiť zvýšenie hydroizolačnej ochrany bez zásahu do nosných konštrukcií.

Samotný návrh pozostával z realizácie novej zvislej hydroizolácie so správne zhotoveným napojením na pôvodnú hydroizoláciu a prechodom vodorovnej hydroizolácie na zvislú. V rámci odstraňovania porúch hydroizolácie boli riešené i prestupy inštalácií.

Systém Drenáže a Povrchovej Úpravy

K trvalému odvodneniu zásypu okolo celého objektu bolo odporučené systémové riešenie pomocou drenáže. Sprievodným opatrením bolo povrchové odvedenie vody smerom od objektu vytvorením nepriepustnej povrchovej úpravy odkvapovej časti okolo objektu a zároveň vhodným tvarovaním okolitého terénu.

Keďže vybudovaním drenáže sa znížilo hydrofyzikálne namáhanie spodnej stavby, povlakovú hydroizoláciu bolo možné navrhnúť podľa [2] a to na vodu presakujúcu priľahlým pórovitým prostredím (gravitačná voda presakujúca horninovým prostredím okolo vertikálnych plôch podzemných častí budov). Hydroizolácia vodorovných plôch ostala bez akýchkoľvek ďalších opatrení, keďže sú tieto časti neprístupné (zakryté nosnými konštrukciami).

Návrh hydroizolácie zvislých plôch pozostával z vyspravenia pôvodných asfaltovaných pásov a z nového celoplošne nataveného SBS modifikovaného asfaltovaného pásu s nosnou vložkou zo sklenenej tkaniny (napr. GLASTEK 40 SPECIAL MINERAL). Asfaltovaný pás bol navrhnutý tak, že sa zatiahol až na podkladný betónový žliabok drenážneho potrubia.

Etapy Realizácie Drenážneho Systému

Drenážny systém bol navrhnutý okolo celého pôdorysu suterénu objektu podľa zásad Atelieru DEK. Keďže objekt v časti garáže nie je podpivničený, realizácia celého drenážneho systému by bola náročná z technického i finančného hľadiska, navrhli sme samotnú realizáciu drenážneho systému po etapách.

I. Etapa Drenáže

Ako I. etapu sme navrhli riešiť drenáž od vstupu do objektu (SV stena) a pozdĺž steny kolmej na vstup do objektu (JV stena).

II. Etapa Drenáže a Alternatívy

Pre prípad ak by sa riešenie podľa I. etapy nepreukázalo ako postačujúce (po dobu cca 1 rok), a naďalej by dochádzalo k zatekaniu do suterénnych priestorov, sme navrhli pokračovať druhou etapou, pri ktorej sa drenáž dobuduje okolo celého objektu. Pri II. etape boli navrhnuté dve alternatívy riešenia 1 a 2, z toho prvá alternatíva v dvoch možných vyhotoveniach A alebo B.

Tabuľka 1: Porovnanie alternatív II. etapy drenážneho systému

Z navrhnutých alternatív v II. etape alternatívy 1.A. a 1.B. sú ekonomicky a technicky náročnejšie ako alternatíva 2, zaručujú však vyššiu účinnosť drenážneho systému. Dôvodom je vedenie drenáže tesne popri zvislých obvodových konštrukciách podpivničenej časti objektu. Alternatíva 2 je ekonomicky aj technicky najmenej náročná na realizáciu. Jej účinnosť nie je však úplne zaručená, keďže drenážny systém nie je vedený tesne popri zvislých stenách podpivničenej časti objektu a tým nemusí byť zabezpečené odvedenie vody z bezprostrednej blízkosti konštrukcií. V súčasnej dobe sú zrealizované odporučené opatrenia v rozsahu drenážneho systému podľa I. etapy.

Sanácia Interiéru

V rámci odstránenia prejavov zatekania v interiéri bolo navrhnuté odstránenie omietok do výšky 1m a preškrabanie škár v murive do hĺbky 20 mm. Týmto návrhom bolo zaistené lepšie vysušovanie stien.

Odporúčania a Prístup Atelieru DEK k Hydroizolačnej Ochrane

Poznatky zhromaždené v predošlej časti vychádzajú zo skúseností pracovníkov Atelieru DEK pri projektovaní, posudzovaní a riešení hydroizolácií spodných stavieb. Vzhľadom na početnosť a predovšetkým závažnosť porúch v oblasti hydroizolácií spodných stavieb, ako i veľkú náročnosť ich odstraňovania, považuje Atelier DEK túto oblasť za mimoriadne dôležitú.

Atelier DEK k riešeniu dimenzií hydroizolačných povlakov uplatňuje náročnejšie kritériá než sú uvedené v [2], tabuľka C1. Prikláňame sa viac na stranu bezpečnosti. Hydroizolačný systém ochrany objektu zahŕňa funkčné trvalé odvodnenie priľahlého prostredia, voda sa nemôže hromadiť a pôsobiť tlakom. Ďalej navrhnuté hydroizolačné povlaky sú z hľadiska spoľahlivosti navrhnuté tak, aby sa riziko hydroizolačného neúspechu blížilo k nule.
