Ako vytvoriť vlastné schodisko v ArchiCade: Podrobný návod

Vytváranie schodísk v ArchiCade môže byť intuitívne, ak poznáte správne nastavenia a postupy. Nástroj Schodisko ponúka flexibilitu pri tvorbe rôznych typov schodísk, od jednoduchých po zložité. Tento návod vás prevedie základnými krokmi a pokročilými tipmi pre prácu s týmto nástrojom.

Nástroj Schodisko v ArchiCade

Nástroj Schodisko si osvojíte, keď začnete kresliť s východiskovým nastavením alebo s niektorým z Obľúbených. Schodisko môžete vytvárať v pôdoryse aj v 3D okne, k dispozícii sú rovnaké metódy kreslenia ako pri kreslení lomenej čiary alebo steny. Pri zadávaní schodiska metódou lomenej čiary je zobrazená grafická odozva, ktorá ukazuje, ako bude schodisko vyzerať. Schodisko je vždy vytvorené pozdĺž referenčnej čiary.

Pomocou kúzelnej paličky (medzerník + klik) môžete schodisko vytvoriť automaticky pozdĺž vybranej hrany alebo polygónu.

Základné nastavenia schodiska

Prvým krokom je otvorenie nastavení schodiska a prechod cez nastavenia Geometrie a umiestnenia.

1. Otvorte nastavenie schodiska a prejdite nastavenia Geometrie a umiestnenia.
2. Zvoľte jedno z nasledujúcich nastavení domovského podlažia. Výšková úroveň spodnej úrovne schodiska je fyzicky viazaná na domovské podlažie.

Spodná úroveň [k referenčnej rovine] zobrazuje aktuálnu vypočítanú hodnotu odsadenia referenčnej čiary schodiska od referenčnej úrovne (štandardne je to projektový počiatok).

Nastavte umiestnenie referenčnej čiary schodiska a jej prípadné odsadenie. Referenčnú čiaru môžete podľa potreby upraviť v Infopaletke alebo v okne nastavenia schodiska (naľavo, napravo alebo uprostred schodiska).

Pripojenie a flexibilita schodiska

Môžete si vybrať, či bude schodisko pripojené k hornému podlažiu. Napríklad, ak schodisko nie je pripojené k hornému podlažiu a má zadaný pevný počet stupňov (napríklad 8). Alebo môžete upraviť nastavenia schodiska tak, aby bolo pripojené k hornému podlažiu a malo zadaný pevný počet stupňov (napríklad 18).

• Odsadenie: Hornej hrane schodiska môžete nastaviť odsadenie od napojeného podlažia (výška schodiska bude podľa odsadenia upravená).
• Flexibilné: Táto voľba je dostupná iba pred zadávaním schodiska (nie pre existujúce schodisko). Hodnota je ovplyvnená prípadným horným a spodným napojením. Ak teda neskôr upravíte výšky podlaží vášho projektu, schodisko s napojením sa automaticky prispôsobí, pokiaľ je zmena schodiska v súlade s nastavenými pravidlami a štandardmi.

Konfigurácia stupňov a výstupnej čiary

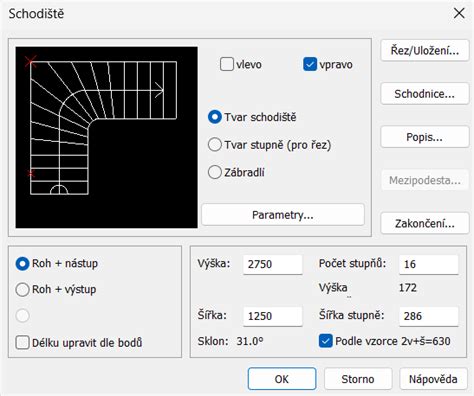

Tieto polia slúžia na nastavenie základného tvaru stupňov. Z ponuky vyberte hodnotu pre požadované parametre. Môžete si vybrať, či budú podstupnice Zvislé alebo Šikmé.

Výstupná čiara schodiska

Výstupná čiara schodiska je vypočítaná automaticky a normálne je umiestnená v strede: jej odsadenie sa rovná polovici šírky schodiska. Jedná sa o vypočítanú výstupnú čiaru.

V nastavení schodiska môžete nastaviť typ zalomenia pre celé schodisko. Vyberte z ponuky voľbu odsadenia vypočítanej výstupnej čiary v zalomení schodiska smerom doprava alebo doľava. Toto odsadenie má dopad na geometriu stupňov.

Rozsah posunu výstupnej čiary definujú Pravidlá a štandardy - Výpočet a symbol výstupnej čiary. Je dôležité poznamenať, že ak ste nastavili rozsah odsadenia výstupnej čiary (na paneli Pravidlá a štandardy), šírka schodiska musí byť rovná alebo väčšia ako dvojnásobok tohto odsadenia.

Typ segmentu je štandardne vždy "Rameno".

Kreslenie a dokončenie schodiska

Po nastavení všetkých parametrov môžete pristúpiť k samotnému kresleniu schodiska.

2. Kliknite do oboch rohov stien, dvojklikom potom schodisko dokončite.

Schodisko je dokončené.

Pokročilé techniky a riešenie problémov

Pri vytváraní zložitejších alebo atypických schodísk sa môžu vyskytnúť určité výzvy. Pre úspešnú tvorbu je často potrebné poskytnúť podrobnejšie informácie o požadovanom tvare a rozmeroch schodiska.

Tvorba zložitých tvarov a dvojramenných schodísk

Pri práci s nástrojom Schodisko sa zložitejšie tvary môžu stať problémom. Niektorí používatelia zistili, že pri skúšaní jednoramenného schodiska to fungovalo, ale akonáhle sa koniec ramena skosil alebo zaoblil, už to vykazovalo chybu. Ďalšie chyby sa objavujú pri akomkoľvek inom tvare.

Základom by bolo prísť na to, či sa vôbec dajú vytvárať dvojramenné schodiská a ako. Jeden z tipov, ako na to, je, že výstupnú čiaru musíte urobiť pomocou čiary. Funguje to len vtedy, keď je to z viacerých jednotlivých čiar, asi aby program vedel, kam umiestniť podestu. Ide o veľmi skvelý nástroj na vytvorenie ľubovoľne tvarovaného schodiska.

Často sa stáva, že program z dvojramenného schodiska automaticky urobí trojramenné. V niektorých prípadoch, po mnohých pokusoch so zmenou rozmerov, program síce schodisko detegoval ako trojramenné, ale v podstate to bolo dvojramenné, pričom dôležitú úlohu hrala pôdorysná hĺbka konca zrkadla. Niekedy však aj po úspešnom definovaní program zahlási chybu "3D model s aktuálnymi parametrami nemožno vytvoriť".

Riešenie problémov a tipy

Návody nie sú vždy najlepšie a chybové hlásenia sú niekedy nejasné. Hoci boli splnené všetky ponúkané možnosti riešenia, schodisko sa stále nemuselo vytvoriť. V takýchto prípadoch platí, že akonáhle sa nástroj rozbehne a pracuje, popustiť uzdu kreatívnym nápadom už nie je problém.

Ak narazíte na atypickú medzipodestu, ktorú sa vám nedarí vytvoriť pomocou nástroja Schodisko, môžete ju dodatočne vytvoriť pomocou dosky. Vo StairMakeri by ste to pravdepodobne rovnako nedokázali.

Pre lepšiu prácu s nástrojom je užitočné nasledovné:

• Predstavte si, aký typ schodiska chcete vytvoriť, aký má pôdorysný tvar a zvážte aj rozmery, aby to mohli prípadne vyskúšať aj iní.
• Načrtnite si čiarami pôdorysný priestor schodiska a okótujte ho, uveďte prípadne konštrukčnú výšku.

Krok s kreslením čiar a potom šrafou je tam asi pre začiatočníkov, inak je to krok navyše. Ak program sucho zahlási, že nemožno vytvoriť 3D model, bohužiaľ, zvyčajne neposkytne dôvod prečo.
