Debnenie je trvalá alebo dočasná konštrukcia vyrobená z rôznych materiálov. Hlavným účelom debnenia je vytvorenie špeciálnej uzatváracej formy na nalievanie betónovej zmesi. Stropné debnenie je základom každej stavby a zohráva kľúčovú úlohu pri zabezpečovaní bezpečnosti a trvanlivosti konštrukcie. Hoci sa na prvý pohľad môže zdať, že ide len o dočasné podpery pre betón, v skutočnosti je jeho význam oveľa väčší.
Význam a funkcia stropného debnenia
Debnenie dosiek slúži ako dočasný „rám“ pre čerstvý betón a udržiava ho v správnom tvare, kým nevytvrdne a nedosiahne požadovanú pevnosť. Pozostáva z podpier, hlavy a nosníky, ktoré spoločne podopierajú debniace dosky a rovnomerne rozkladajú zaťaženie. Hlavice udržiavajú nosníky v stabilnej polohe a podpery je možné nastaviť tak, aby výška stropu zodpovedala konkrétnemu projektu. Stropné debnenie je zodpovedné nielen za udržanie tvaru čerstvo naliateho betónu, ale aj za rovnomerné rozloženie zaťaženia a stabilitu celej podlahy počas procesu tuhnutia betónu. Ich správne použitie má priamy vplyv na bezpečnosť zamestnancov, kvalitu podlahy a ekonomiku celej investície.
V stavebníctve, bez ohľadu na typ budovy - či už ide o rodinný dom, bytový dom, priemyselný objekt alebo kancelársku budovu - musia podlahy spĺňať prísne normy pevnosti. Stropné debnenie slúži ako dočasná „forma“ pre betón, ktorá zabraňuje jeho nadmernému priehybu alebo deformácii. Bez debnenia betón neunesie vlastnú hmotnosť predtým, ako úplne vytvrdne, čo by mohlo viesť k vážnym štrukturálnym poruchám. Kľúčovou výhodou stropného debnenia je jeho schopnosť prenášať vertikálne zaťaženie z liateho betónu na stropné podpery a nosníky. Toto rovnomerné rozloženie síl pomáha predchádzať lokálnemu preťaženiu, ktoré by mohlo viesť k trhlinám alebo trvalej deformácii konštrukcie.
Typy debnení pre stropy
V modernej stavebníctve je debnenie navrhnuté tak, aby bolo kompatibilné s rôznymi typmi podláh - od monolitických až po prefabrikované. Najčastejšie volené stropné debnenie je kľúčovým prvkom každého staveniska, ktorý ovplyvňuje tempo práce aj kvalitu výstavby. Výber správneho typu debnenia závisí od špecifík investície, typu stropu a očakávaní týkajúcich sa trvanlivosti a nákladovej efektívnosti riešenia. Debniace konštrukcie sa budujú dočasne a trvalo. Existujú dva hlavné typy konštrukcií - skladacie (odnímateľné) a nerozoberateľné (neodnímateľné). Na trhu sú dostupné rôzne systémy - od tradičného dreveného až po moderné oceľové a hliníkové debnenie - a každý má svoje výhody a možnosti použitia.
Tradičné drevené stropné debnenie
Drevené stropné debnenie je najtradičnejšie riešenie, ktoré sa stále hojne používa v menších stavbách a tam, kde sú dôležité nízke ceny materiálu. Drevené debnenie pozostáva prevažne z dosiek a podpery, ktoré vytvárajú jednoduchú, ale stabilnú konštrukciu podopierajúcu betón až do jeho stuhnutia. Ich hlavnou výhodou je ľahká dostupnosť a možnosť prispôsobiť sa neštandardným rozmerom stropu. Nevýhodou je však ich kratšia životnosť a potreba častej výmeny prvkov, pretože drevo sa rýchlo opotrebováva. Tradičné debnenie si vyžaduje niekoľkonásobne dlhší čas na zhotovenie, pritom má krátku životnosť - tzv. obrátkovosť.
Oceľové stropné debnenie
Oceľové debnenie je voľbou pre tých, ktorí si cenia výnimočnú odolnosť a opakované použitie. Vďaka pozinkovanej alebo lakovanej oceľovej konštrukcii je odolné voči mechanickému poškodeniu a poveternostným podmienkam. Má vysokú nosnosť, čo umožňuje jeho použitie aj v tých najnáročnejších investíciách, ako sú viacposchodové budovy alebo priemyselné zariadenia. Nevýhodou oceľového debnenia môže byť jeho väčšia hmotnosť, ktorá si vyžaduje použitie dodatočného vybavenia počas montáže a demontáže.
Hliníkové stropné debnenie
Hliníkové debniace systémy získavajú na popularite vďaka svojej kombinácii ľahkosti a pevnosti. Hliník je materiál odolný voči korózii, ktorý predlžuje životnosť celého systému a zároveň je výrazne ľahší ako oceľ. To znamená, že montáž a demontáž sa dá vykonať rýchlejšie, často bez potreby ťažkej techniky. Hliníkové debnenie je ideálne pre staveniská, kde je dôležitá dynamika práce a možnosť jednoduchej prepravy prvkov medzi fázami investície.

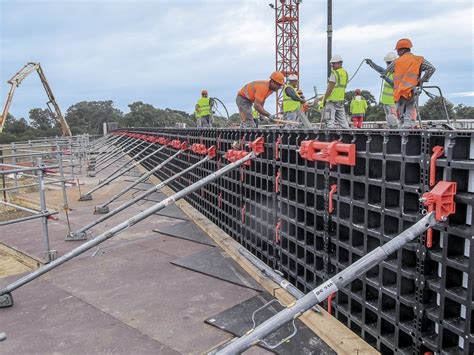

Systémové debnenie PERI DUO
Panelové debnenie DUO je vhodné tiež na realizáciu stropov do hrúbky dosky 30 cm. Základným materiálom pre PERI DUO nie je oceľ či drevo, ale tzv. technické polyméry s vystužovacími vláknami. Debnenie zhotovené z tohto kompozitného materiálu je aj napriek svojej nízkej hmotnosti veľmi robustné a odolné. Technické polyméry sa nezmršťujú, nebobtnajú a nehrdzavejú. Vďaka nesavému povrchu sú ľahko čistiteľné a dovoľujú jednoduchú opravu drobných poškodení.
Stavebníkmi najviac oceňovanými vlastnosťami panelov DUO sú nízka hmotnosť a jednoduchosť montáže. Jednotlivé diely vážia menej ako 25 kg, čo umožňuje jednoduchú manipuláciu bez použitia žeriavov či inej mechanizácie. Koncepcia systému DUO je založená na maxime univerzálnych dielov, ktoré sa používajú pri debnení ako stien, tak aj stĺpov a stropov. Debnenie sa stavia zdola, čo výrazne minimalizuje pracovnú náročnosť, zaisťuje veľkú bezpečnosť a efektivitu práce. Vďaka štandardnej podpornej hlave DUO je možné použiť všetky oceľové stropné stojky PERI s koncovou doskou 120 mm × 120 mm a hrúbkou 5 mm až 8 mm. K dispozícii je aj nosníkový hrebeň kompatibilný s drevenými nosníkmi (aj inými s možnosťou pribitia) so šírkou pásnice 80 mm. Malý počet rôznych typov systémových dielov umožňuje jednoduchú a rýchlu montáž debnenia s jednoduchými pravidlami. Rovnaké montážne postupy sa opakujú pri všetkých typoch konštrukcií, čo robí prácu intuitívnou, rýchlou a ľahko zapamätateľnou. Všetky konštrukčné diely je možné používať samozrejme opakovane.
V súvislosti s montážou stojí za to zastaviť sa tiež pri webovej aplikácii DUO Planner (duoplanner.peri.app) umožňujúcej navrhovanie jednoduchých pôdorysov, pre ktoré je „vypočítavaný“ kompletný súpis potrebných prvkov. DUO Planner umožňuje navrhovanie jednoduchých pôdorysov so systémovým debnením DUO s rôznymi výškami a hrúbkami stien. Aplikácia potom následne automaticky vytvorí návrh debnenia. Debnenie PERI DUO sa ľahko čistí, kedy po oddebnení stačí jednotlivé panely umyť vodou pomocou vysokotlakového čističa. S DUO je možné realizovať tiež stropy do hrúbky 30 cm.

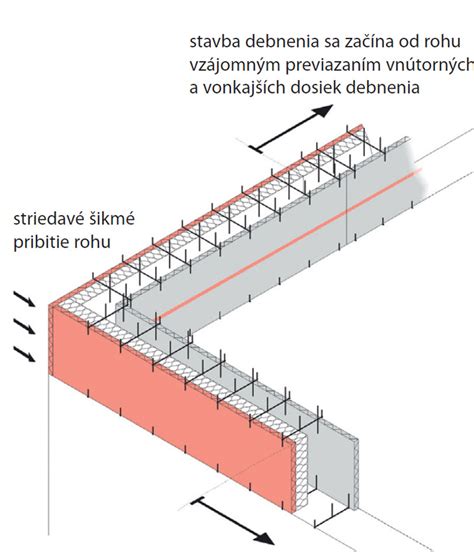

Stratené debnenie pre stropy
Oveľa rýchlejšia a jednoduchšia je práca s betónom, ak tvárnice a dosky tvoriace formu pre betónovú zmes ostanú súčasťou konštrukcie. Technológia, keď na stavbe netreba debniacu formu vytvárať tradične zo stavebného reziva a po zatvrdnutí betónu zasa odstraňovať, sa nazýva stratené debnenie. Okrem toho, že takýto spôsob urýchli a zjednoduší realizáciu betónových konštrukcií, môže ich aj vylepšiť. V závislosti od materiálu debniacej formy napríklad spevniť či izolovať tepelne, alebo zvukovo. Stratené debnenie sa dá využiť pri stavbe základov, oporných múrov, plotov, nosných múrov, stropov aj bazénov. Stratené debnenie prácu uľahčuje a zároveň šetrí čas stavebníka.
Kedysi boli debniace formy zo stavebného reziva dôležitou technologickou súčasťou stavieb. Hoci existujú rôzne typy strateného debnenia, malí stavitelia najčastejšie používajú betónové tvárnice, ktoré nahrádzajú tradičné "šalované" debnenie. Namiesto betónových tvárnic sú alternatívou drevocementové tvárnice a dosky, tvárnice z liaporbetónu, polystyrénu, keramzitu, konope či lisovanej slamy. V úlohe strateného debnenia nie sú novinka ani sklobetónové tvárnice. Nezávisle od použitého druhu materiálu platí, že stratené debnenie tvoriace viacvrstvový múr musí byť dostatočne pevné a bez deformácie musí prežiť zaťaženie vlhkou betónovou zmesou.
Ak sa chystáte postaviť svoj príbytok tak, aby ste neplatili zbytočne veľa za energie, so strateným debnením to docielite tiež. Debniace prvky sa stratia v konštrukcii nosných múrov, pretože súčasne plnia funkciu tepelnej izolácie a eliminujú únik tepla cez tepelné mosty na konštrukcii. Kým betónové jadro v konštrukcii prenáša zaťaženie, je dostatočne tuhé, znesie veľa pri požiari, celkom dobre izoluje proti zvuku a akumuluje teplo, na schopnosť tepelne izolovať mu však sily nestačia. Práve debniaci materiál vylepší charakter konštrukcie z pohľadu tepelnoizolačných schopností a odhlučnenia interiéru. Stratené debnenia tvoria tenké oceľobetónové dosky, ktoré počas betónovania slúžia ako debnenie a po zatvrdnutí betónu sa stávajú trvalou súčasťou betónovej konštrukcie.

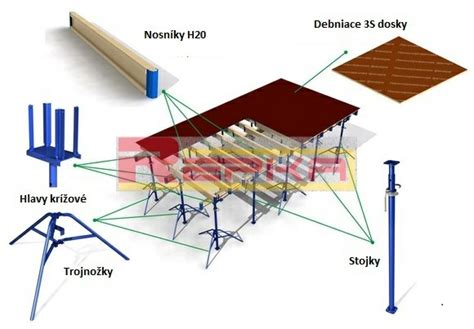

Kľúčové komponenty stropného debnenia
Debniace panely sú jedným z najdôležitejších prvkov debniacich systémov používaných pri stavbe stropov, základov a iných betónových konštrukcií. Ich primárnou funkciou je zabezpečiť rovnomernú oporu pre čerstvo liaty betón, udržiavať tvar debnenia a prenášať zaťaženie na podpery alebo stropné nosníky.
Debniace hlavy
Debniaca hlava je kovový prvok namontovaný na vrchu stropnej podpery, ktorý stabilne podopiera nosníky a debniace panely počas liatia betónu. Zabezpečuje, aby si strop zachoval správny tvar a rovnomerne prenáša hmotnosť čerstvého betónu na podpery, čím zabraňuje deformáciám a praskaniu. V praxi umožňujú debniace hlavy presné umiestnenie stropných nosníkov a jednoduché prispôsobenie sa rôznym konštrukčným usporiadaniam. Niektoré modely sú výškovo nastaviteľné alebo sa dajú otáčať pod určitým uhlom, čo je užitočné pri neštandardných projektoch. Debniace hlavy sú opakovane použiteľné, čo pomáha znižovať náklady na materiál a urýchľuje stavebné práce.
| Typ debniacej hlavy | Charakteristika a použitie |
|---|---|
| Krížová hlava s uhlovou konzolou 20 cm | Umožňuje súčasné umiestnenie dvoch nosníkov, užitočná pre rohové stropy a stropné spoje. Uhlová konzola umožňuje otočenie o 90°. |
| Krížová hlava na tyčiach (stropná hlava) | Skladá sa z čapu, nosnej dosky a štyroch tyčí. Univerzálny rozstup vidlíc pre všetky nosníky. Ideálna pre štandardné stropy. |
| Prechodová/pomocná hlavica | Skladá sa z čapu a nosnej dosky. Uľahčuje spájanie nosníkov rôznych rozmerov alebo nezvyčajných konfigurácií. |
| Nastaviteľná krížová hlava na závitovej tyči | Umožňuje presné nastavenie výšky a uhla nosníkov. Vhodná pre stropy s rôznou hrúbkou alebo na nerovných povrchoch. |

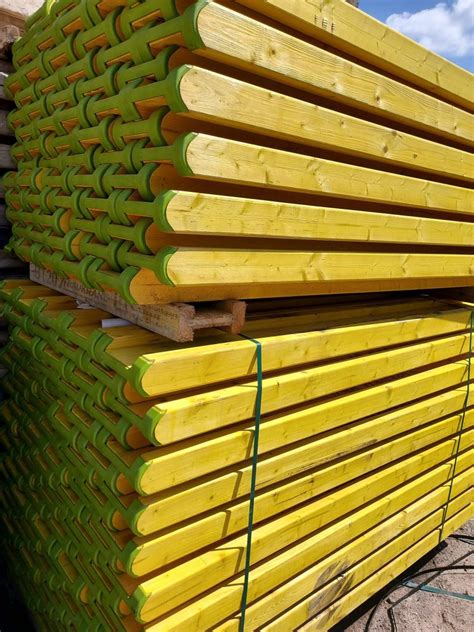

Nosníky H20
Nosníky H20 v debniacich systémoch fungujú ako hlavné nosné prvky, ktoré prenášajú zaťaženie zo stropných dosiek na podpery. Vďaka nim si strop zachováva stabilitu a tuhosť počas liatia betónu, čo chráni konštrukciu pred deformáciou a poškodením. Vysoká pevnosť dreva a presné uloženie do debniaceho systému umožňujú bezpečnú montáž a odolnosť nosníkov opakované použitie v rôznych stavebných projektoch. Nosníky H20 sú dostupné v niekoľkých variantoch: bez kovania, s kovaním a plne osadené, čo umožňuje ich prispôsobenie charakteru investície, intenzite používania a požadovanej pevnosti. Nosníky H20 s plnými kovaniami majú celý nosník chránený špeciálnym materiálom, ktorý výrazne zvyšuje odolnosť voči praskaniu a delaminácii. Nosníky H20 s tvarovkami majú vystužené iba konce nosníkov, čo chráni drevo pred mechanickým poškodením počas prepravy a montáže. Najjednoduchšia a najlacnejšia verzia nosníkov H20, ľahká a funkčná, ale náchylnejšia na mechanické poškodenie, sú nosníky H20 bez tvaroviek. Nosníky sú dostupné v mnohých dĺžkach, od 1,90 m do 5,90 m, čo umožňuje ich prispôsobenie rôznym usporiadaniam debnenia a veľkostiam stropov.
Podpery
Podpery debnenia sú základným prvkom pri stavbe železobetónových stropov. Ich úlohou je dočasne podoprieť debnenie a niesť hmotnosť čerstvo liateho betónu, kým konštrukcia nedosiahne požadovanú pevnosť. Udržiavajú debnenie v správnej polohe, čím zabezpečujú bezpečnosť a presnosť počas betonáže. Nosnosť podpier sa udáva v kN (kilonewtonoch) - 1 kN je približne 100 kg hmotnosti. V prípade podpier, ktorých nosnosť sa mení v závislosti od nastavenia, je najväčšia nosnosť v najnižšej polohe a s jej vysúvaním sa znižuje.
Rozlišujeme niekoľko typov podpier: Španielsky typ je ekonomické riešenie pre dočasné podopretie železobetónových stropov. S nosnosťou 8-10 kN je vhodný pre menej náročné stropy, zaisťuje stabilitu debnenia a bezpečnosť počas betonáže. Taliansky typ je ľahká a praktická podpera s nosnosťou 10 kN - určená pre stropy so stredným zaťažením, často používaná na malých a stredne veľkých staveniskách. German Type je pevná, priemyselná podpera určená pre ťažšie stropy. Má pevnú konštrukciu a hrubšie steny, čo sa premieta do dlhej životnosti aj pri intenzívnom používaní. Nastavovací závit je umiestnený na vonkajšej strane, čo uľahčuje nastavenie a znižuje opotrebovanie komponentov. Výber vhodných podpier pre investíciu a výšku stropu je kľúčový pre bezpečnosť a efektívnosť výstavby. Správne podpery zabezpečujú stabilitu debnenia a prenos zaťaženia v súlade s normami, čím minimalizujú riziko deformácie alebo poškodenia čerstvého betónu. Zladením nosnosti a dĺžky podpier môžete optimálne využiť materiál a vyhnúť sa nadmerným nákladom spojeným s predimenzovaním alebo poškodením.
Proces montáže a prípravy stropného debnenia
Inštalácia debnenia, takzvané odebňovanie, je stavebný proces (súbor činností), ktorého výsledkom je debnenie monolitickej betónovej konštrukcie na mieste jej zhotovenia. Pri preprave zmontovaných častí debnenia treba dodržiavať zásady BOZP, ktoré sa vzťahujú na viazanie a manipuláciu s bremenami v podvese žeriava.
V prípade stropných debnení sa začína rozmiestnením a výškovým usporiadaním podperného systému (stojok). Začína sa od rohov miestnosti. Na debnenie stropov sa v súčasnosti najviac využívajú nosníkové debnenia. Na stojky sa uložia primárne nosníky. Na ne sa rozmiestnia (v kolmom smere) sekundárne nosníky. Na vrch sa uloží a pripevní forma (preglejka). Po zafixovaní sa pokračuje zhotovením bočníc. V prípade debnenia stropov s rozponom nad približne 6 m treba zhotoviť debnenie s miernym vzopätím, ktoré bude kompenzovať celkové pretvorenie hotovej konštrukcie spôsobené vlastnou tiažou. Následne prichádzajú na rad procesy ako vystužovanie a podobne.
Príprava pred betonážou
Pred betonážou musí byť debnenie riadne zhotovené. Formy debnenia treba natrieť odformovacím (separačným) prostriedkom. Nanáša sa pred ukladaním výstuže. Podľa STN EN 13670 sa odformovacie prostriedky musia vyberať a používať tak, aby nepôsobili škodlivo na betón, oceľovú výstuž, predpínaciu výstuž alebo formu debnenia a aby nemali škodlivý vplyv na trvalú konštrukciu. Taktiež nesmú vyvolávať neplánované zmeny farebnosti a kvality povrchu. Musí sa skontrolovať tvar, poloha, rozmery aj spoje debnenia. Tie musia byť tesné, aby sa zabránilo úniku jemných zložiek (cementového tmelu) z čerstvého betónu. Samostatne sa musí skontrolovať čistota formy, najmä ak existuje požiadavka na vzhľad povrchu konštrukcie, respektíve ak ide o pohľadový betón. Špeciálna pozornosť sa venuje kontrole polohy zabudovaných prvkov - dočasných (debnenia otvorov) a trvalých (napr. rúrky na vedenia káblov, injektážne hadičky, tesniace pásiky). Aby sa pri ukladaní betónu neposunuli, musí sa skontrolovať poloha, pripevnenie. Ak je forma debnenia z materiálu umožňujúceho absorbovať značné množstvo vody alebo umožňujúceho jej vyparovanie, musí sa vhodne ošetriť (napr. kropením alebo hydrofobizáciou), aby sa znížili straty vody z betónu.
Demontáž debnenia
Debnenie betónovej konštrukcie možno odstrániť až vtedy, keď betón dosiahol pevnosť, ktorá zabezpečí, že v čase odstránenia debnenia bude schopná prenášať všetky zaťaženia vyplývajúce z ďalších fáz výrobného procesu a v čase jej používania bude mať konštrukcia vlastnosti požadované projektom. Požiadavka na čas odstraňovania debnenia sa stanovuje v STN EN 13670. Debnenie sa musí odstrániť takým spôsobom, aby trvalá konštrukcia nebola vystavená rázom, preťaženiu alebo poškodeniu. Pozornosť sa musí venovať spôsobu (poradiu) odstránenia debniacich prvkov.
Ako prvé sa odstraňujú bočnice debnení. Následne sa uvoľní a odstráni dno debnenia konštrukcie. Debnenie sa musí odstraňovať tak, aby odstránením časti podperného systému nedošlo k preťaženiu zvyšnej jeho časti a aby v trvalej konštrukcii nevznikli neočakávané napätia v dôsledku zmeny zaťažovacej schémy a ani dynamické zaťaženia rázmi. Napríklad pri odstraňovaní debnenia stropov sa preto podperný systém uvoľňuje smerom od stredu rozpätia k podperám. Takýmto spôsobom konštrukcia plynulo preberá zaťaženie. Možnosť odstránenia debnenia konštrukcie sa spravidla riadi aktuálnou pevnosťou betónu. Dá sa stanoviť deštruktívnymi skúškami na vzorkách (zvyčajne kockách) vyrobených počas betonáže na tento účel alebo nedeštruktívne (napríklad tvrdomernými metódami). Ak bude konštrukcia po odstránení debnenia prenášať čiastočné zaťaženie, debnenie možno odstrániť, keď konštrukcia dosiahne primeraný násobok 28-dňovej pevnosti. V prípade konštrukcie, ktorá bude po odstránení debnenia prenášať plné návrhové zaťaženie (a projekt nepredpisuje takzvanú oddebňovaciu pevnosť), možno debnenie odstrániť až vtedy, keď pevnosť betónu vyhovie z hľadiska spoľahlivosti. V niektorých prípadoch debnenie plní aj funkciu ošetrovania betónu trvalej konštrukcie.
