Elektrické kotly Protherm Ray predstavujú moderné a efektívne riešenie pre vykurovanie domácností, bytov, kancelárií či iných prevádzok. Vďaka svojej konštrukcii a pokročilým funkciám sú ideálnou voľbou pre klasické aj nízkoenergetické domy, kde sa kladie dôraz na úsporu, komfort a ekologickosť.
Čo je elektrický kotol Protherm Ray?
Elektrický kotol Protherm Ray je závesné elektrické zariadenie určené na ohrev vykurovacej vody. Vyznačuje sa moderným dizajnom a mikroprocesorovým riadením, ktoré umožňuje jednoduché a prehľadné ovládanie. Kotol je navrhnutý v štýle moderných plynových závesných kotlov a ponúka vysokú účinnosť, minimálnu údržbu a dlhú životnosť.
Kotol je vybavený elektronickým ovládaním s funkciou plynulej modulácie výkonu. Táto funkcia umožňuje presné nastavenie výkonu v stupňoch, čím sa zabezpečuje rovnomerné zaťažovanie vykurovacích telies a predlžuje sa tým životnosť kotla. Kotly Protherm Ray disponujú aj ochranou proti preťaženiu siete - pri známke preťaženia automaticky znížia výkon a zabránia tak výpadku elektrickej siete.
Kľúčové vlastnosti kotla Protherm Ray:
- Závesné prevedenie
- Mikroprocesorové riadenie
- Plynulá modulácia výkonu
- Ochrana proti preťaženiu siete
- Možnosť pripojenia externého zásobníka na teplú úžitkovú vodu (TÚV)
- Vysoká účinnosť (takmer 100 %)
- Tichá prevádzka
- Jednoduché a prehľadné ovládanie
Technické parametre a výber optimálneho výkonu
Kotol Protherm Ray dokáže regulovať svoj výkon od 1 kW až po 28 kW, pričom číselné označenie kotla (napr. 6 kW, 12 kW, 18 kW, 21 kW, 28 kW) znamená jeho maximálny výkon. Pri výbere vhodného výkonu kotla je dôležité zohľadniť veľkosť vykurovanej plochy, stupeň zateplenia budovy a požadovanú teplotu.
Pre ilustráciu, pre vykurovanie rodinného domu s plochou 120 m² môže byť potrebný kotol s výkonom približne 12 kW, zatiaľ čo pre dom s plochou 150 m² sa odporúča kotol s výkonom okolo 15 kW. V prípade novostavby triedy A1 s plochou do 100 m², kde je polovica plochy vykurovaná podlahovým kúrením a zvyšok klasickými radiátormi, sa môže odporúčať výkon okolo 10-12 kW.
| Plocha objektu (m²) | Odporúčaný maximálny výkon kotla (kW) | Poznámka |
|---|---|---|
| do 80 m² | 6 - 9 kW | Pre dobre zateplené novostavby |
| 80 - 150 m² | 9 - 14 kW | Závisí od stupňa zateplenia a tepelných strát |
| 150 - 180 m² | 21 - 28 kW | Pre väčšie objekty alebo s vyššou tepelnou stratou |

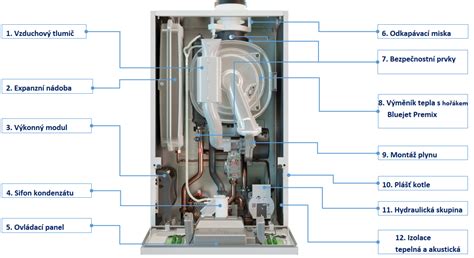

Kotol obsahuje všetky potrebné bezpečnostné prvky, ako je poistný ventil, odvzdušňovací ventil, čerpadlo a expanzná nádoba. Je tiež možné pripojenie externého zásobníka alebo bojlera na ohrev vody TÚV.
Plynulá modulácia výkonu a ochrana siete
Nová rada elektrických kotlov Ray využíva plynulý modulačný rozsah výkonu, čo znamená, že kotol sa postupne spína alebo odpája jednotlivé vykurovacie špirály podľa aktuálnej potreby tepla. Táto technológia nielenže predlžuje životnosť kotla vďaka rovnomernému rozdeleniu spínacích cyklov, ale tiež umožňuje efektívne využívanie výkonu kotla s cieľom dosiahnuť maximálnu tepelnú pohodu pri čo najnižších nákladoch. Kotly Protherm Ray disponujú aj ochranou proti preťaženiu siete - pri známke preťaženia automaticky znížia výkon a zabránia tak výpadku elektrickej siete.
Protherm RAY (СКАТ) 12 ke14 / Настройка мощности котла
Možnosti pripojenia a ovládania
Kotol Protherm Ray podporuje ovládanie prostredníctvom trojfázového regulátora a je možné k nemu pripojiť ekvitermický izbový termostat Protherm Thermolink P alebo ekvitermické čidlo, ktoré sa napája priamo do kotla. Tieto regulácie umožňujú prispôsobiť vykurovanie aktuálnym poveternostným podmienkam a potrebám. Pre plnohodnotnú ekvitermickú reguláciu, ktorá je ideálna pre podlahové kúrenie, je nutné dokúpiť a pripojiť snímač vonkajšej teploty k elektrokotlu. Táto funkcia umožňuje efektívne riadenie vykurovania v závislosti od vonkajších teplôt, čo vedie k úsporám energie.
Pre ešte väčší komfort je možné využiť aj WiFi/Smart termostaty, ktoré umožňujú diaľkové ovládanie pomocou mobilnej aplikácie. Tieto termostaty sú ideálnou voľbou pre chaty alebo objekty, kde sa nevyskytuje pravidelná prítomnosť.
Detailné zapojenie izbového termostatu
Pripojenie izbového termostatu k vášmu kotlu Protherm Ray môže výrazne zvýšiť komfort vykurovania a zároveň znížiť náklady na energiu. Tento prehľad vám poskytne podrobné informácie o tom, ako správne zapojiť izbový termostat na kotol Protherm Ray, pričom využije informácie o produktoch Protherm, ich funkciách a možnostiach pripojenia regulácií.
Pochopenie Kotla Protherm Ray a jeho regulácie
Elektrické kotly Protherm Ray, ako napríklad Ray 9 KE alebo Ray 14, sú moderné vykurovacie zariadenia navrhnuté s dôrazom na efektivitu a komfort. Kotly Protherm Ray sú vybavené integrovaným eBus komunikačným rozhraním, ktoré umožňuje širokú variabilitu pri pripojení rôznych druhov regulácií. Toto rozhranie je kľúčové pre diaľkové ovládanie a optimalizáciu vykurovacieho systému. Kotol Protherm Ray 9 KE má výkon 1 - 9 kW a je ideálny pre zateplené domy s rozlohou 80m² - 150m², pričom pre domy s rozlohou 150m² - 180m² sa odporúčajú kotly s výkonom 21kW - 28kW.
Výber správneho termostatu pre Protherm Ray
Pri výbere termostatu pre kotol Protherm Ray je dôležité zvážiť typ pripojenia a požadované funkcie. Kotly Protherm Ray využívajú eBus komunikačné rozhranie, čo znamená, že najlepšie s nimi spolupracujú regulátory s touto komunikáciou.
Drôtové Termostaty
Pre kotly Protherm Ray sú vhodné káblové izbové regulátory. Medzi odporúčané patria:
- Protherm Thermolink P: Tento programovateľný regulátor eBus umožňuje nastaviť týždenný program s možnosťou kombinácie až 7 rôznych časových úsekov s individuálne nastaviteľnou teplotou pre vykurovanie a aj pre ohrev teplej vody. Umožňuje ovládanie vykurovacieho systému v závislosti od izbovej teploty a od nastaveného vykurovacieho programu, prípadne aj v závislosti od vonkajšej teploty (ak je pripojený vonkajší snímač). Má textové navádzanie na podsvietenom displeji, možnosť nastavenia teploty TV s týždenným programom, automatickú ekvitermickú krivku, optimálny štart vykurovania a riadenie recirkulačného čerpadla. Pripojenie ku kotlu je drôtové.
- Protherm Thermolink Select: Manuálny termostat, ktorý ponúka jednoduché nastavenie teploty.
- Protherm MiSet: Programovateľný termostat s týždenným programom, ktorý je vhodný pre moderné vykurovacie systémy.
Bezdrôtové Termostaty
Ak nechcete ťahať káble, existujú aj bezdrôtové alternatívy:
- Protherm Thermolink RC: Tento termostat má rovnaké vlastnosti a parametre ako Thermolink P, ale s bezdrôtovým pripojením ku kotlu. Je vhodný len pre konkrétne typy kotlov Protherm, vrátane elektrokotla Ray.
- Protherm MiSet R: Bezdrôtová verzia programovateľného termostatu MiSet.
Pri výbere termostatu je dôležité overiť jeho kompatibilitu s konkrétnym modelom kotla Protherm Ray. Niektoré staršie kotly Protherm (napr. z roku 2002) nemusia podporovať všetky moderné funkcie bezdrôtových termostatov alebo smart regulácií bez dodatočných prepojení.
Postup Zapojenia Izbového Termostatu
Zapojenie izbového termostatu na kotol Protherm Ray je zvyčajne proces, ktorý vyžaduje základné znalosti elektroinštalácie. Vždy sa odporúča konzultovať s kvalifikovaným technikom, najmä ak si nie ste istí.
- Príprava: Pred začatím prác vypnite napájanie kotla na hlavnom ističi. Uistite sa, že máte všetky potrebné nástroje a materiály.
- Lokalizácia svoriek: Na kotle Protherm Ray vyhľadajte svorky určené pre pripojenie izbového termostatu. Tieto svorky sú zvyčajne označené ako "T1", "T2" alebo "TERMOSTAT". Na starších kotloch Protherm mohli byť svorky riadené fázou (230V), zatiaľ čo novšie modely ako Ray využívajú napätie 24V DCS cez eBus rozhranie.
- Pripojenie káblov:
- Drôtový termostat: Na termostate pripojte dva vodiče k príslušným svorkám (zvyčajne označené ako "T1" a "T2" alebo podobne). Tieto vodiče potom pripojte k zodpovedajúcim svorkám na kotle. Ak používate termostat s eBus komunikáciou (napr. Thermolink P), pripojte ho podľa schémy zapojenia výrobcu, ktorá zvyčajne zahŕňa dva vodiče pre komunikáciu.
- Bezdrôtový termostat: Bezdrôtový termostat sa skladá z dvoch častí: diaľkového ovládania (termostatu) a prijímača, ktorý je pripojený ku kotlu. Prijímač sa pripája k svorkám termostatu na kotle rovnako ako drôtový termostat. Komunikácia medzi ovládaním a prijímačom prebieha bezdrôtovo.
- Umiestnenie termostatu: Izbový termostat by mal byť umiestnený v obytnej miestnosti, na vnútornej stene, mimo priamych zdrojov tepla (radiátory, slnečné svetlo, prievan). Ideálna výška je približne 1,5 metra od podlahy.
- Zapnutie a nastavenie: Po pripojení všetkých káblov zapnite napájanie kotla. Na termostate nastavte požadovanú izbovú teplotu a vykurovací program. Ak používate termostat s eBus komunikáciou, môže byť potrebné vykonať základné nastavenie alebo párovanie s kotlom podľa návodu výrobcu.
- Testovanie: Skontrolujte, či kotol reaguje na zmeny nastavenia teploty na termostate. Vyskúšajte rôzne teplotné nastavenia a programy, aby ste sa uistili, že všetko funguje správne.
Riešenie bežných problémov
- Kotol nefunguje bezdrôtovo: Uistite sa, že batérie v bezdrôtovom termostate sú v poriadku a že prijímač je správne pripojený ku kotlu. Skontrolujte dosah signálu medzi ovládaním a prijímačom.
- Kotol nereaguje na zmeny teploty: Skontrolujte správnosť zapojenia káblov na kotle aj na termostate. Uistite sa, že termostat je správne naprogramovaný a že nie je zablokovaný inými funkciami kotla (napr. HDO signálom počas nízkeho tarifu).
- Problémy s eBus komunikáciou: Ak máte problémy s komunikáciou medzi kotlom a termostatom cez eBus, skontrolujte, či sú oba zariadenia kompatibilné a či sú káble správne pripojené. V prípade potreby sa obráťte na servisného technika.
- Starší kotol a moderný termostat: Nie všetky staršie kotly Protherm (napr. staré verzie Panther alebo Tiger) sú plne kompatibilné s najnovšími smart termostatmi. V takom prípade môže byť potrebné použiť špecifické regulátory alebo zvážiť modernizáciu kotla.
Pokročilé nastavenia a úspora energie
Elektrické kotly Protherm Ray s eBus rozhraním umožňujú pokročilé ovládanie prostredníctvom smart regulátorov, ako je napríklad Protherm MiGo. Tento smart regulátor umožňuje diaľkové ovládanie kotla prostredníctvom aplikácie vo vašom smartfóne, kdekoľvek máte prístup k internetu. Vďaka tejto funkcionalite môžete monitorovať a meniť nastavenia vykurovania z pohodlia domova alebo aj na cestách.

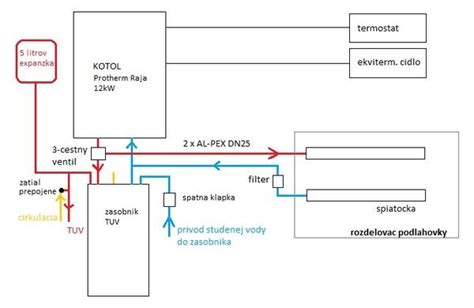

Ďalšou užitočnou funkciou je možnosť pripojenia externého zásobníka na teplú úžitkovú vodu (TÚV). Kotol Protherm Ray je možné jednoducho doplniť o zásobník, ako je napríklad stacionárny zásobník TUV Protherm FE 120 BM s objemom 120 litrov, čím zabezpečíte dostatok teplej vody pre celú domácnosť.
Využitie HDO pre optimalizáciu nákladov
Elektrické vykurovanie s kotlami Protherm Ray je považované za čisté, bezpečné a nehlučné. V dobre zaizolovaných domoch s nízkymi tepelnými stratami je elektrické kúrenie ekonomicky výhodné, pretože nedochádza k samovoľnému odvetrávaniu a úniku tepla komínom ako pri iných typoch vykurovania.
Využitie systému spínania prostredníctvom hromadného diaľkového ovládania (HDO) umožňuje prevádzku kotla v nízkej tarife elektrickej energie, čím sa výrazne znižujú prevádzkové náklady. Vďaka vysokej účinnosti kotla sa minimalizujú aj straty energie.
Funkcia obmedzovača výkonu (Limiter X17)
Svorka X17 LIMITER je vlastne vstup odľahčovacieho (prioritného) relé. Tento vstup slúži na obmedzenie alebo vypnutie výkonu kotla v prípade preťaženia elektrickej siete alebo prioritizácie iných spotrebičov. Očakáva sa, že ak je vstup X17 pre limiter zopnutý cez relé, dôjde k obmedzeniu výkonu alebo vypnutiu špirál. Logika správania tohto vstupu nie je vždy jasne popísaná v štandardnej dokumentácii, nakoľko aj v projektovej dokumentácii kotla je zapojenie nakreslené len stroho. Pre presné pochopenie fungovania a zapojenia je často potrebné obrátiť sa na detailnejší servisný manuál alebo certifikovaného technika, ktorý môže poskytnúť viac informácií o presnej logike riadenia tohto vstupu.
Napríklad, v niektorých konfiguráciách, výstup R2, R3 a R4 z riadiaceho systému MiniHPC môže byť pripojený ku kotlu. Výstup R3 cez pomocné relé slúži na zopnutie čerpadla a dáva požiadavku na kúrenie (simuluje izbový termostat). Výstup R4 cez pomocné relé slúži na požiadavku ohrevu TÚV (simuluje termostat bojlera).
Inštalácia a údržba
Keďže ide o elektrické zariadenie, pri montáži elektrického kotla Protherm Ray je nutné dodržiavať všetky bezpečnostné predpisy a odporúčania výrobcu. Inštaláciu by mal vykonávať certifikovaný servisný technik, ktorý zároveň potvrdí záručný list a zabezpečí správne zapojenie kotla.
Elektrické kotly Protherm Ray si nevyžadujú takmer žiadnu údržbu. Pravidelná kontrola bezpečnostných prvkov a prípadné čistenie by mali byť vykonávané servisným technikom.
Časté otázky a odpovede
- Koľko kW elektrický kotol potrebujem na 120 m² obytnej plochy? Pre 120 m² obytnej plochy sa zvyčajne odporúča kotol s výkonom okolo 12 kW, ale presný výkon závisí od stupňa zateplenia domu a požadovanej teploty.
- Je kotol Protherm Ray určený pre slovenský trh s certifikátom a zárukou? Áno, kotly Protherm Ray sú určené pre slovenský trh a sú dodávané s príslušným certifikátom a zárukou.
- Môžem pripojiť externý zásobník na teplú úžitkovú vodu? Áno, ku kotlu Protherm Ray je možné pripojiť externý zásobník alebo bojler na ohrev TÚV.
- Ako nastaviť kotol na maximálnu úsporu elektriny? Odporúča sa znížiť nastavenú teplotu vody v radiátoroch a sledovať komfort vykurovania. Pre maximálnu úsporu je kľúčové využívať funkciu plynulej modulácie výkonu, HDO signál a inteligentné regulátory, ktoré optimalizujú prevádzku podľa aktuálnych potrieb.
