Optimálny výber a umiestnenie PVC potrubí v stavebných konštrukciách

V každodennej domácnosti je prístup k čistej vode a efektívnemu odvodu odpadových vôd samozrejmosťou. Keď sa chceme osprchovať, okúpať, niečo si uvariť alebo sa napiť, jednoducho otočíme kohútik, z ktorého okamžite potečie čistá, nezávadná voda. Za touto samozrejmosťou stoja systémy vodovodných a kanalizačných potrubí, ktoré sú často ukryté v stenách alebo pod zemou. Aby toto bolo zaručené aj po inštalácii nových vodovodných potrubí, je potrebné dodržiavať určité predpisy. K nim patria nariadenie o pitnej vode, nariadenie o úspore energie a rôzne smernice DIN. Zodpovednosť vlastníka domu vo všeobecnosti začína za hlavným uzatváracím ventilom energetického podniku.

Typy a materiály potrubí pre rôzne účely

Pri výbere materiálu a typu potrubia je kľúčové zohľadniť jeho účel. Rúry musia byť vyrobené z bezpečných materiálov. Meď a plast sú v tejto súvislosti bežne používané materiály.

Prívodné potrubia

Prívodné rúry studenej vody, resp. potrubia pitnej vody musia zabezpečiť udržanie tlaku vody. Preto majú menší priemer ako odtokové rúry. Zatiaľ čo sa kedysi používali najmä olovené rúry, dnes sa používajú prívodné potrubia z plastu, ocele alebo medi. Pri inštalačnom materiáli je potrebné zohľadniť účel a kvalitu vody. Všeobecne je vhodný plast, pretože tento materiál má dlhú životnosť a je odolný proti vodnému kameňu. Okrem toho sa ľahko spracováva a je zdraviu neškodný. Neškodnými potrubnými materiálmi pre pitnú vodu sú najmä nehrdzavejúca oceľ, vnútorne pocínovaná meď alebo plast. Čisto medené rúry sa nesmú používať pri pitnej vode s hodnotou pH nižšou ako 7,0, pretože pri kyslej vode sa z potrubia uvoľňuje príliš veľa medi.

Odtokové potrubia

Odtokové rúry v domoch sú zvyčajne vyrobené z plastu. Odpadová voda z umývačky riadu alebo práčky môže byť veľmi horúca. Preto sa musia používať vysokoteplotné rúry (HT rúry). Spravidla sa používajú PP rúry (polypropylénové) alebo PVC rúry. Tie rozoznáte podľa ich sivej farby.

Umiestnenie a inštalácia PVC potrubí v stavebných konštrukciách

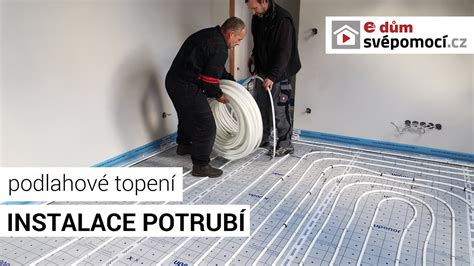

Moderné vodovodné potrubia sa spravidla ukladajú na steny a tam sa pripevňujú napríklad pomocou svoriek (nadomietková inštalácia). Montujú sa do potrubných šácht v stene alebo ako nadomietková inštalácia. Narezané plastové rúry sa jednoducho priskrutkujú pomocou špeciálnych tvaroviek. Vedenia teplej a studenej vody je okrem toho potrebné izolovať. Cieľom je na jednej strane zabezpečiť nezávadnosť pitnej vody a na druhej strane zabrániť energetickým stratám: studená voda by mala zostať studená, teplá voda zas teplá. Pri montáži do nosných stien sa vyžaduje statická skúška.

Inštalácia odtokových potrubí

Odtokové potrubia zabezpečujú, že sa použitá voda rýchlo a jednoducho dostane do kanalizačného systému. Ak odtok nie je dostatočne dimenzovaný, ľahko sa upchá. Preto musia mať odtokové rúry podľa normy DIN 1986 určitý minimálny priemer (menovitá šírka DN) v závislosti od sanitárneho objektu. Vďaka ich nízkej hmotnosti a jednoduchej montáži pomocou násuvných hrdiel sa plastové potrubia na odvádzanie odpadovej vody inštalujú ľahšie než medené potrubia na pitnú vodu. Všetky rúry vedú k odpadovej rúre: Aby voda neprestávala odtekať a zabránilo sa usadeninám, musia mať odtokové rúry spád. V obytných priestoroch musí byť výškový rozdiel 1 až 2 cm na meter rúry (1 až 2 %). Pri spájaní rúr musí byť zosilnený koniec objímky vždy namierený do smeru, z ktorého prichádza voda.

Kanalizačné systémy pod zemou

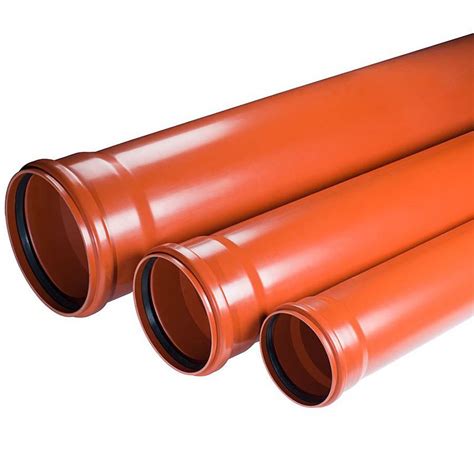

Ako podzemné potrubia, pod pivnicou v zemi, slúžia takzvané KG rúry (plastové podzemné potrubia). Tiež sa označujú ako PVC kanalizačné rúry a sú väčšinou oranžovo-hnedej farby. Pri stavbe každého domu musí byť naprojektovaný aj systém odpadových vôd. Ako už názov napovedá, je to drenážny systém, ktorý je uložený pod zemou a je vytvorený pomocou potrubí a rôznych tvaroviek, ako sú ohyby, spojky a iné tvarovky na zmenu smeru potrubia. Tie sa v súčasnosti vyrábajú hlavne z PVC, pretože je to ľahký, ale pevný materiál, ktorý vydrží veľmi dlho a jeho výroba je relatívne lacná v porovnaní s betónom. Inštalácia je vďaka nízkej hmotnosti jednoduchá a údržba takmer nulová. Tým, že tieto potrubia majú vnútornú stenu hladkú, prietok odpadovej vody je ľahký. Na to, aby sa mohli kanalizačné potrubia a armatúry ukladať, je nutné mať urobené výkopy v správnom spáde, aby sa odpadová voda v potrubí pohybovala pomocou gravitácie.

Výkop, do ktorého budete pokladať kanalizačné rúry by mal byť vždy o 300 mm širší ako rúra, ktorá sa do nej má uložiť. To znamená, že pri použití 110 mm drenážneho potrubia by mal byť široký 410 mm alebo pri použití 160 mm drenážneho potrubia 460 mm. Samotné potrubia sa veľmi ľahko spájajú a takmer vždy ide o push fit systém, kedy sa potrubia dodávajú s hrdlami, ktoré obsahujú gumové tesnenie, a armatúry sa dodávajú buď s hrdlom, ktorý pasuje do hrdla inej tvarovky, potrubia alebo hrdlom, ktorý prijíma čap. Na dodržanie spádu potrubia, je možné použiť vykopanú zeminu z výkopu. Na rezanie kanalizačných rúr nie je potrebné špeciálne náradie. Úplne postačí pílka na železo, s ktorou dokážete rúry veľmi ľahko rezať. Je pravdou, že takýto rez je drsný alebo ostrý, čo môže spôsobiť problémy pri spájaní a zatlačení odrezaného konca do objímky, kedy by mohlo dôjsť k poškodeniu tesnenia a vzniku netesnosti, a to nie je dobré. Aby sa tomuto zabránilo, odporúča sa správne skosiť rúru pomocou nástroja na skosenie alebo zapilovať a vyhladiť koniec potrubia. Následne ešte namazať tesnenie v hrdle správnym mazivom na potrubie. Keď to urobíte, uistite sa, že rúrka je umiestnená vedľa hrdla a pevne ju zatlačte, kým sa nezastaví, potom potiahnite späť o 10 mm, aby sa umožnil pohyb a expanzia.

Špecifiká dimenzií a komponentov kanalizačných potrubí

Pri inštalácii kanalizácie je dôležité poznať správne dimenzie a dostupné komponenty.

Kanalizačný potrubný systém je určený pre výstavbu stokových sietí a kanalizačných prípojok na odvod odpadových a dažďových vôd do teploty 60°C z bytových, občianskych, priemyselných a poľnohospodárskych objektov do stupňa znečistenia, ktoré nepôsobí agresívne na PVC-U v zmysle TNI ISO/TR 10358 a elastomérové tesniace krúžky. Rúry a tvarovky sa spájajú hrdlovým násuvným spojom s tesniacim elastomérovým krúžkom. Tesnosť hrdlového spoja je kontrolovaná pretlakom 50 kPa. V zmysle STN 73 0823 sú rúry a tvarovky zaradené do stupňa horľavosti B. Rúry sa vyrábajú v oranžovohnedej farbe. Výrobky sú certifikované na Slovensku, v Česku, Chorvátsku, Maďarsku, Poľsku. Materiál používaný na výrobu rúr a tvaroviek je recyklovateľný.

Ako už bolo vyššie spomenuté, 110 mm čierne alebo sivé rúry sú takmer identické ako rúry podzemného systému, dokonca vyrobené z rovnakých materiálov, takže proces rezania a spájania je úplne rovnaký a bežne nie sú potrebné špeciálne adaptéry. Avšak, potrubia na dažďovú vodu alebo odpadové potrubia majú mierne odlišné veľkosti, preto pre dažďové zvody budete potrebovať gumený adaptér, ktorý by ste jednoducho zatlačili do 110 mm podzemnej rúry a potom do nej zatlačili zvodovú rúru. Rovnaký adaptér je možné použiť aj pre odpadové potrubné systémy. Často sa stretávame s dopytmi zákazníkov, že hľadajú hladkú kanalizačnú rúru DN 100, takýto rozmer sa nevyrába ide vždy o potrubie DN 110. Tento istý problém sa deje aj s dimenziou 150 respekt.160, pri tomto rozmere je ešte viac mätúci fakt, že niektorý výrobcovia uvádzajú priamo na konkrétnom produkte DN 150 a iní DN 160. Pri výbere hladkej kanalizácie určenej na odvod splaškov a kalov z domu vedenej v zemi je dobré vedieť že najčastejšie sa používa rozmer DN 150/160 je to skutočne to najčastejšie pri rodinných domoch. Pozor na potrubie DN 140 je to rúra, ktorá je problematická, teda hlavne jej rozmer, pretože k nej nie sú vyrábané tvarovky v takých uhloch a prevedeniach ako u ostatných bežných rozmeroch do DN 200. Hovoríme teda, že DN 140 je atyp.

Okrem toho sa používajú odbočky, ohyby v rôznych uhloch, odtoky, prepady, sifóny (pachové uzávery), tesnenia, ako aj redukčné kusy na spojenie potrubí s rôznymi priemermi. Ešte je treba spomenúť, že sa môžete stretnúť s označením potrubia ako SN4 a SN8 to vyjadruje kruhovú tuhosť rúry.

Údržba a prístup k potrubným systémom

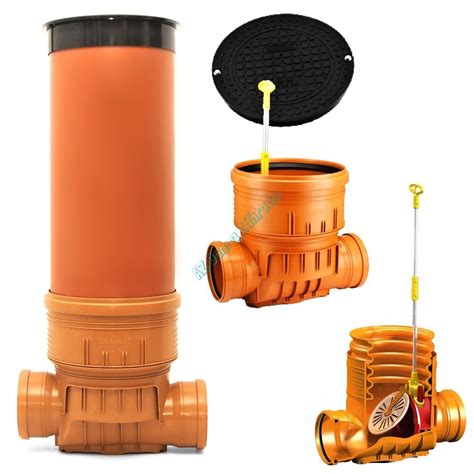

Pri výstavbe kanalizácie je dnes už samozrejmosťou používať napríklad revízne šachty/šachtišky, ktoré uľahčujú, pri kontrole alebo probléme prístup do kanalizačnej sústavy. Tieto šachty sa pre domácich stavebníkov najčastejšie dodávajú v rozmere DN 150/160 a DN 200, dno šachty môže byť priame alebo sútokové, kde viete napojiť až 3 sútoky a pokračovať ďalej jedným. Priemer, teda DN revíznej šachty je 300mm a 400mm. Výška šachty je samozrejme u každého individuálna preto sú vyrábané a dodávané podľa jednotlivých potrieb zákazníka na výšku od 50cm až do 6m. Poklop na takúto šachtu je plastový, ktorý znesie zaťaženie do 2000kg, je teda pochôdzny a nemôže po ňom prejsť osobné auto.

Pri stavbe kanalizácie je dobré sa zamyslieť aj nad tým či budem potrebovať spätnú klapku. Spätná klapka zabraňuje spätnému chodu média a pachu v potrubí, alebo hlodavcom aby sa nedostali do obydlia. Zväčša sa spätnú klapku odporúča zabudovať, pretože v nákladoch nákupu to nie je veľká položka a môže zabrániť znehodnoteniu veľkej časti majetku, alebo predísť škodám a nepríjemnostiam. Takáto spätná klapka môže slúžiť aj ako čistiaca tvarovka, vtedy je dobré ak sa osadí do šachty, do ktorej je možný vstup. Všetky šachty o ktorých sme tu hovorili sa vyrábajú podľa špecifikácie zákazníkov, pričom vôbec nejde o atypické rozmery, to znamená že aj ceny týchto výrobkov, šácht sú štandardné a nepotrebujú sa opätovne naceňovať pre každého zvlášť.

Dlhodobá životnosť a starnutie PVC materiálov

Plasty sa behom času naozaj môžu meniť - starnúť. V rade ďalších odpovedí na Časté otázky hovoríme o starnutí vplyvom mechanického zaťaženia, pretože je to v praxi najdôležitejší spôsob zmeny vlastností a dožitia rúr. Spomíname aj široký okruh pôsobenia chemického. Trochu užšom vymedzením starnutia sú pojmy korózie (resp. korózie za napätia), alebo degradácia, hovorí sa aj o znehodnocovaní alebo odbúravaní. Prvé zmeny začínajú už v extrudéri alebo vstrekolisu, kde pri vysokom šmykovom tepelnom namáhaní môže dôjsť ku skracovaniu reťazcov. Niektoré polyméry je nutné chrániť prídavkom stabilizátorov - napríklad PVC by sa bez stabilizácie nedal spracovať vôbec. Nasleduje pomerne rýchle ochladenie, pri ktorom dochádza k menšiemu alebo väčšiemu "zamrznutiu" napätia. Počas skladovania môže dochádzať až po dobu niekoľkých mesiacov k jeho postupnému samovoľnému uvoľneniu.

Sú to napríklad vysoká prevádzková teplota, kolísanie teplôt, ionizujúce žiarenie, kyslík zo vzduchu alebo pretekajúceho média, pôsobenie ozónu, oxidov síry a dusíka z mestského vzduchu, prachové častice s povrchovo viazanými chemikáliami, agresívne médiá (plyny, výpary, kvapaliny, suspenzie). Niektoré polyméry sú citlivé aj na vlhkosť - tie sa na bežné rúry nepoužívajú. Pri nadzemnom použití je veľmi častým prípadom štiepajúci vplyv slnečného žiarenia s podielom UV lúčov - každý polymér je citlivý na inú vlnovú dĺžku. Spolupôsobenie tepla a ozónu, menej účinne aj kyslíka vyvoláva tzv. Pretože ide o pôsobenie vonkajšieho prostredia, bývajú najväčšie zmeny v povrchových vrstvách, a do hĺbky prenikajú rôzne rýchlo. Napríklad oxidačné činidlá a UV žiarenie napádajú PP v celej hrúbke steny, ale u PVC vznikne povrchová "ochranná" vrstva, cez ktorú UV žiarenie ďalej neprechádza. Mnohým predvídateľným vplyvom možno pre konkrétne použitie predchádzať prídavkom aditív, napríklad UV stabilizátorov - zvlášť u dvoch dôležitých potrubných materiálov PE a ešte viac u PP, pre použitie inak ako uložené v zemi alebo v budovách.

Praktické tipy pre inštaláciu PVC potrubí

Inštalácia PVC rúr sa môže zdať skľučujúca, ale so správnymi nástrojmi a znalosťami ju možno ľahko vykonať. Celkovo je inštalácia PVC rúr pomerne jednoduchý proces. So správnymi nástrojmi a znalosťami môžete tento projekt ľahko dokončiť sami. Nezabudnite vykonať presné merania, nasucho namontovať diely pred lepením a utiahnuť spoje, aby sa bezpečne usadili. Inštalácia PVC rúr pre drenážny systém je kľúčovou úlohou, ktorá si vyžaduje starostlivé plánovanie a realizáciu.

Príprava a plánovanie

1. Zhromaždite svoje nástroje: Skôr ako začnete, uistite sa, že máte všetky potrebné nástroje a materiály.
2. Určite trasu a miery: Keď máte nástroje, musíte určiť trasu vašich potrubí a vykonať presné merania. Použite meraciu pásku a značku na označenie miesta, kde budú potrubia inštalované.
3. Posúďte oblasť: Pred začatím inštalácie je nevyhnutný dobre premyslený plán. Najprv posúďte oblasť, kde bude inštalovaný drenážny systém. Zvážte sklon zeme, pretože PVC rúrky v drenážnom systéme musia mať správny sklon, aby sa zabezpečilo, že voda hladko prúdi smerom k požadovanému odtoku.
4. Zmerajte vzdialenosti: Odmerajte vzdialenosť od zdroja vody (ako je strešný zvod alebo čerpadlo) k odtokovému otvoru. To určí dĺžku PVC rúr, ktoré potrebujete. Identifikujte tiež všetky prekážky na ceste, ako sú stromy, skaly alebo existujúce štruktúry.
5. Vytvorte návrh: Na základe vašich meraní a dispozície plochy vytvorte detailný návrh drenážneho systému. Rozhodnite sa o počte a type potrubných tvaroviek z PVC, ktoré budete potrebovať, ako sú kolená, T-kusy a spojky.

Realizácia inštalácie

6. Vykopanie priekopy: Kopanie priekopy je náročný, ale kritický krok. Pomocou kolíkov a šnúry označte cestu zákopu podľa svojho návrhu. Šírka výkopu by mala byť dostatočne široká, aby sa do nej zmestili rúry a aby sa na bokoch vytvoril priestor navyše pre jednoduchú inštaláciu. Hĺbka výkopu závisí od viacerých faktorov, ako je miestna línia mrazu, typ pôdy a požiadavky na svah. Vo všeobecnosti by mala byť ryha dostatočne hlboká, aby poskytovala dostatočné zakrytie rúrok a chránila ich pred poškodením. Začnite pomaly kopať priekopu, pomocou lopaty odstráňte zeminu. Po vykopaní výkopu pridajte na dno vrstvu štrku alebo drveného kameňa. Táto vrstva pomáha zabezpečiť stabilnú základňu pre potrubia a umožňuje správne odvodnenie.
7. Odrežte PVC rúrky: Pomocou rezačky rúr alebo pílky narežte PVC rúrky na požadovanú dĺžku.
8. Opilujte alebo obrúste odrezané konce: Po rezaní rúr použite pilník alebo brúsny papier na vyhladenie drsných hrán na odrezaných koncoch.
9. Nasucho namontujte rúry: Pred lepením nasucho namontujte rúry a tvarovky, aby ste sa uistili, že správne lícujú.
10. Naneste PVC cement: Keď ste spokojní so suchým uložením, naneste na konce rúr a tvaroviek PVC cement. Pred montážou potrubia naneste základný náter z PVC na vonkajšiu stranu potrubia a vnútornú stranu tvarovky. Primer by sa mal nanášať rovnomerne a nechať niekoľko sekúnd zaschnúť. Potom na rovnaké povrchy naneste veľkú vrstvu PVC cementu.
11. Vložte rúry a tvarovky: Rúrky a tvarovky vložte k sebe a otočte ju o štvrtinu - otočte, aby sa cement rovnomerne rozložil. Uistite sa, že sú správne zarovnané. Pokračujte v montáži rúr a tvaroviek podľa vášho návrhu. Pomocou kolien zmeňte smer rúr a odpalísk, aby ste vytvorili vetvy v drenážnom systéme. Keď sú rúry zmontované, opatrne ich spustite do výkopu. Uistite sa, že potrubia sú správne zarovnané so sklonom a navrhovanou cestou. V prípade potreby použite podpery alebo bloky na uchytenie rúrok na mieste. Ak sú vo výkope spoje alebo spojenia, uistite sa, že sú bezpečné a správne utesnené. V prípade potreby môžete použiť ďalší cement alebo pásku na vystuženie spojov.
12. Utiahnite pripojenia: Po zaschnutí cementu použite hasák alebo kliešte na utiahnutie spojov.
13. Pridajte teflónovú pásku (voliteľné): V prípade potreby pridajte k závitovým spojom teflónovú pásku, aby ste zaistili tesnosť.
14. Zakrytie potrubia: Pri inštalácii potrubia ich zakryte vrstvou krajinnej textílie, aby ste zabránili upchávaniu potrubia zeminou.
15. Otestujte systém: Keď sú všetky potrubia a armatúry nainštalované, zapnite vodu alebo tlakový test systému, aby ste sa uistili, že nedochádza k únikom alebo problémom. Záhradnú hadicu môžete použiť na naliatie vody do systému pri zdroji (napríklad zvodom). Ak spozorujete nejaké netesnosti, zatvorte prívod vody a označte miesto úniku. Demontujte postihnutý spoj, očistite povrchy a znova naneste základný náter a cement.
16. Dokončovacie úpravy: Keď je systém otestovaný a funguje správne, môžete pridať akékoľvek dokončovacie úpravy. To môže zahŕňať pokrytie oblasti okolo odvodňovacieho otvoru kameňmi alebo štrkom, aby sa zabránilo erózii.
