Trojcestný zmiešavací ventil slúži na miešanie horúcej a studenej vody tak, aby sa dosiahla požadovaná teplota. Využitie trojcestných zmiešavacích ventilov má veľmi široký rozsah. Používajú sa v rozvodoch kúrenia a chladenia, pre podlahové vykurovanie, ventiláciu, solárne systémy, centrálne rozvody a ďalšie systémy pitnej aj nepitnej vody. Niektoré trojcestné ventily majú aj rozdeľovaciu funkciu.
Zariadenie a princíp činnosti

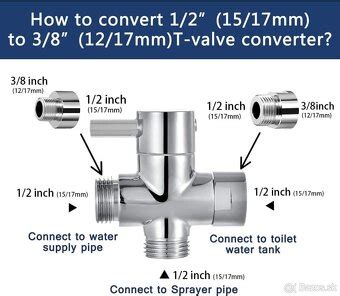

Žeriav má tvar T a jeho konštrukcia zahŕňa teleso (mosadz, bronz, liatina alebo uhlíková oceľ), tri rúry a uzamykacie zariadenie. Poloha ventilu (páky) určuje vykonanú činnosť: rozdelenie prietoku vody na dva vývody alebo zlúčenie teplej a studenej vody. Dôležité je, že zariadenie presmeruje tok namiesto toho, aby ho blokovalo.
V závislosti od uzatváracieho zariadenia sa kohútiky delia na:
- Guľové: Uzamykací prvok je guľa z leštenej nehrdzavejúcej ocele. Pri aktívnom používaní sa teflónové tesnenia opotrebúvajú, čo vedie k strate tesnosti, avšak tieto modely sú odolnejšie voči teplotným zmenám.
- Tyčové: Používajú sa najmä v systémoch s automatickou reguláciou.
Typy ovládania a automatizácia
Ventily je možné ovládať tromi spôsobmi: manuálne pomocou kolieska so stupnicou, termostatickou patrónou, alebo servopohonom. Na automatické udržiavanie teploty sa najčastejšie využívajú:
- Trojcestný ventil s termostatom: Teplota chladiacej kvapaliny je riadená hlavou s teplotným senzorom naplnenou teplocitlivou kvapalinou. S rastúcou teplotou sa kvapalina rozpína a tlačí na tyč, čím sa otvorí prívod studenej vody.
- Trojcestný ventil so servopohonom: Elektromagnetické motory umožňujú plne automatizovať prevádzku vykurovacieho systému. Riadiaca jednotka vyšle signál do servopohonu, po ktorom motor presunie guľôčku alebo tyč do inej polohy.
Provoz kotle s termostatickým směšovacím ventilem TSV B
Klasifikácia podľa funkcie
V závislosti od prevedenia rozlišujeme dva základné typy:
- Miešacie: Majú dva vstupy a jeden výstup. Zmiešaním horúcej a studenej vody sa nastaví požadovaná teplota chladiacej kvapaliny. Odporúča sa inštalovať ho do vykurovacích systémov s kotlami a v systémoch „teplej podlahy“.
- Rozdeľovacie: Majú jeden vstup a dva výstupy. Pracovné médium vstupuje do uzatváracieho mechanizmu cez jednu odbočnú rúrku a vystupuje cez dve, čo umožňuje prerozdelenie tepla do viacerých miestností.
Inštalácia a odporúčania

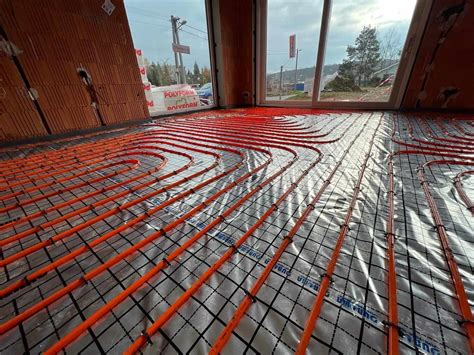

Pri inštalácii je potrebné sa orientovať v smere šípok, ktorý sa nachádza na tele zariadenia a indikuje prietok prúdu. Odporúčame do systému pred ventil nainštalovať vhodný filter. Pre podlahové vykurovanie sa najčastejšie montuje bežná kolektorová jednotka.
| Parameter | Popis |
|---|---|
| Menovitý priemer | Zodpovedá vnútornému priemeru potrubia (napr. DN 20 pre rúru 26,8 mm). |
| Typ pripojenia | Prírubové, spojkové (závitové) alebo bradavkové. |
| Prevádzkový tlak | Väčšina bežných ventilov je dimenzovaná do 1 MPa. |
Pri vlastnej montáži jednotky si musíte zvoliť materiál, z ktorého sa budú montovať hlavné komponenty: z medi, ocele, polymérov alebo mosadze. Pri inštalácii elastických rúrok na kolektor je lepšie použiť závitové spojenie Eurocone, ktoré je považované za jeden z najspoľahlivejších spôsobov pripojenia.
Ak budova nie je dostatočne izolovaná, žiadny systém v nej nevytvorí podmienky pre pohodlný život. Preto je inštalácia trojcestného ventilu len jedným z krokov k efektívnemu vykurovaniu. Nezabudnite po ukončení inštalačných prác skontrolovať tesnosť všetkých spojov pomocou tlakovej skúšky.
