Prečo je izolácia elektrických káblov dôležitá?
Už v prvých fázach používania elektrickej energie bolo známe, že káble sa musia izolovať. Materiál určený na izoláciu má nielen dielektrické vlastnosti, ale plní aj ochrannú funkciu. Tepelná izolácia elektrickej siete je povinná, vykonáva množstvo funkcií a je kľúčová pre bezpečnosť, účinnosť a dlhú životnosť elektroinštalácií. V nedávnej minulosti sa používali neúčinné, ale drahé materiály, avšak pokrok v materiáloch dnes ponúka oveľa lepšie riešenia.

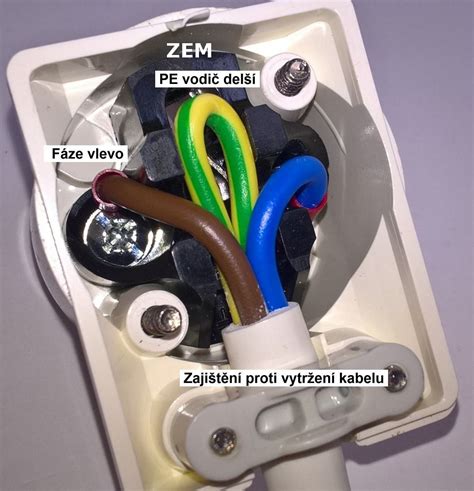

Základná štruktúra elektrického kábla
Pri téme izolácie elektrických káblov je potrebné na úvod spomenúť samotnú štruktúru elektrického kábla, ktorá sa typicky skladá z niekoľkých kľúčových vrstiev:
- Vodič (conductor): Jadro kábla, ktoré prenáša elektrický prúd.
- Vnútorná izolácia (inner insulation): Vrstva obklopujúca každý jednotlivý vodič, zabezpečujúca dielektrickú ochranu.
- Vonkajšia izolácia (outer insulation): Celkový plášť kábla, ktorý chráni všetky vnútorné vodiče a ich izoláciu pred vonkajšími vplyvmi.
- Tienenie (shielding): Vrstva chrániaca jednotlivé vodiče pred elektromagnetickým rušením (nie vždy prítomná).
Výber správnej izolácie káblov je veľmi dôležitý a má priamy vplyv na bezpečnosť, účinnosť a životnosť elektroinštalácií. Na trhu je k dispozícii množstvo izolačných materiálov, ktoré sa môžu vzťahovať na typ vnútornej alebo vonkajšej izolácie.

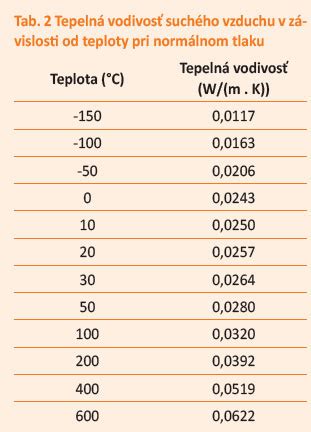

Typy izolačných materiálov pre elektrické káble
Pri hľadaní správneho kábla sa môžeme stretnúť s rôznymi označeniami izolácie, ktoré môžu byť pre neznalcov problematiky ťažko zrozumiteľné. Tu sú niektoré z najčastejších:
-
PVC (Polyvinylchlorid)
Ide o tvrdý syntetický polymér, ktorý sa najčastejšie vyskytuje v plastifikovanej (PVC-P) a neplastifikovanej (PVC-U) forme. Celkovo je PVC nehorľavý, poveternostne alebo kyselinovzdorný materiál, ktorý sa vďaka svojim vlastnostiam stal jedným z najobľúbenejších materiálov používaných na izoláciu elektrických káblov.
- PVC-P (mäkčený PVC granulát): Vyznačuje sa vyšším podielom zmäkčovadiel použitých pri jeho výrobe, čo sa prejavuje v jednoduchšom tvarovaní a následnom spracovaní. Vďaka svojim vlastnostiam, ako je pružnosť a pevnosť v ohybe, je nenahraditeľným materiálom v elektrotechnickej výrobe.
- PVC-U (tvrdený PVC granulát): Vyznačuje sa vysokým koeficientom tvrdosti. Vďaka svojim veľmi dobrým mechanickým parametrom sa používa na výrobu káblových kanálov a plášťových rúr, ktoré zabezpečujú izoláciu a ochranu elektrických káblov.
-
Polyolefíny
Ide o skupinu materiálov, ktoré obsahujú uhlík a vodík.
- PE (Polyetylén): Získava sa polymerizáciou etylénu. Tento materiál má v porovnaní s PVC nízku požiarnu odolnosť. Polyetylénová izolácia je tuhá, tvrdá a nepružná. Vlastnosti polyetylénovej izolácie sa dajú upraviť pridaním rôznych prímesí počas jej výroby, ako sú UV stabilizátory alebo antioxidanty.
- PP (Polypropylén): Vyrába sa polymerizáciou propénu. Materiál sa svojimi vlastnosťami podobá polyetylénu, ale má širší teplotný rozsah. Používa sa, keď sa vyžaduje vyššia dielektrická pevnosť alebo vyššie prevádzkové teploty.
- XLPE (Zosieťovaný alebo priečne lemovaný polyetylén): Tento materiál je pokročilá forma polyetylénu po predchádzajúcom spracovaní. Káble s touto izoláciou majú vyššiu mechanickú pevnosť a teplotnú odolnosť ako káble vyrobené z bežného polyetylénu. Okrem toho má tento materiál väčšiu odolnosť voči chemikáliám a rozpúšťadlám.
-
PUR (Polyuretán)
Materiál vzniká polymerizáciou izokyanátov s polyolmi. Má vynikajúcu odolnosť voči chemikáliám, vode a oderu. Izolácia vyrobená z polyuretánu je obľúbenou voľbou pre vojenské aplikácie a práce pri nízkych teplotách. Hoci je veľmi odolný, jeho slabé elektrické vlastnosti znamenajú, že sa častejšie používa na vonkajšiu izoláciu (cable jacket) ako na vnútornú izoláciu.
-
PTFE (Polytetrafluóretylén), všeobecne známy ako „teflón”
Je to fluorouhlíkový polymérny materiál, ktorý sa používa najmä vo vodičoch s malým prierezom, kde je dôležitý vysoký teplotný rozsah, ktorým sa vyznačuje. Materiál je termoplastický, čo znamená, že je mimoriadne pružný.
-
PFA (Perfluoralkoxypolymér)
Typ fluoropolyméru s veľmi vysokou chemickou a teplotnou odolnosťou.
-
TPE (Termoplastické elastoméry)
Termoplastické elastoméry sú zmesou tvrdých termoplastických materiálov s mäkkou gumou. V podstate ide o kombináciu gumy a plastu. Používa sa najmä na výrobu pružných hadíc, aby vydržali vysoké mechanické zaťaženie. Patria sem TPE-U a TPE-E.
-
Silikón
Ide o obľúbený izolačný materiál. Má vysokú odolnosť voči teplotám a elektrickému rozkladu. Silikón má relatívne nízku odolnosť voči mechanickému poškodeniu. Jeho použitie sa neodporúča v prípadoch častého trenia medzi komponentmi a izoláciou kábla. Káble so silikónovou izoláciou sa používajú tam, kde sa teplotné podmienky pohybujú v rozsahu jeho teplotnej odolnosti.
-
MPPE (Modifikovaný termoplastický polyfenyléter)
Ide o termoplastický materiál používaný v automobilovom priemysle. Je ľahší ako PVC, čo sa prejavuje v nižšej spotrebe paliva znížením hmotnosti vozidla. Neobsahuje halogény, je nehorľavý a má vysoké dielektrické vlastnosti.
-
LSZH (Polyetylén s obmedzenou dymivosťou a bez halogénov)
Káble LSZH sú navrhnuté tak, aby minimalizovali emisie dymu a toxických plynov počas požiaru, čím sú bezpečnejšie pre ľudí. Z tohto dôvodu sa používajú na miestach, ako sú letiská, školy a nemocnice. V prípade káblov LSZH je vonkajšia izolácia kábla alebo „plášť kábla“ zvyčajne vyrobená z LSZH, zatiaľ čo vnútorná izolácia môže byť vyrobená z PE.
Najbežnejšie metódy izolácie vodičov
Po pripojení holých vodičov krútením alebo spájkovaním je potrebné izolovať miesto pripojenia vysokou kvalitou. V súčasnosti existuje niekoľko základných spôsobov izolácie vodičov:
-
Izolačná páska
Izolačná páska je tradičným a široko používaným materiálom pre izoláciu elektrických spojov.
- Izolačná páska z PVC: Má dobrú elasticitu a je dostupná v siedmich farbách, čo umožňuje použiť ju na označenie farebných vodičov. Môžete si vybrať z profesionálnej elektrickej pásky (trieda A: široká, s hrubšou základňou) a na bežné použitie v domácnosti (trieda B: je užšia). Je dôležité si uvedomiť, že elektrická páska z PVC nemá dostatočné izolačné vlastnosti na všetky aplikácie.
- Izolačná páska HB: Bavlna sa považuje za zastaranú, ale je dobrá na izoláciu zlúčenín v blízkosti zdrojov vysokého tepla.
- Samovulkanizačná páska (napr. 3M Scotch 23): Táto páska je určená na rekonštrukciu izolácií káblov do 69 kV, opravy káblových plášťov i pre dokonalé utěsnění proti vlhkosti. Navinutá s minimálne 100% pretiahnutím vytvorí počas krátkej doby homogénnu, kompaktnú izolačnú hmotu, kde jednotlivé vrstvy ovinu medzi sebou splynú. Hodí sa pre navíjanie na primárnu izoláciu vo spojkách a koncovkách s káblovým plášťom z XLPE či gumy. Stačí o šírke 19 mm natrhané na kúsky. Potom vám stačí pod káblom mať medzeru cca 5 mm na prestrčenie pásky.
Ak používate elektrickú pásku, najskôr potrebujete urobiť dobré zvinutie vodičov. Ak sú vodiče viacvodičové, odporúča sa ich pre spoľahlivejšie pripojenie ďalej spájkovať. Ďalej je zákruta zahnutá na jednej zo strán, po ktorej je elektrická páska navinutá na holý úsek najmenej 2 vrstiev. Táto technika sa v byte často používa, dokonca aj skúsenými elektrikármi. Elektrickú pásku je možné použiť pri pripájaní vodičov v prepojovacej skrinke, lustri, pri pohybe vývodu a dokonca aj pod omietkou, ak je pripojenie v prepojovacej skrinke.
-
Zmrašťovacia trubica (TU - Heat Shrink)
Shrink je jedným z najmodernejších a najspoľahlivejších izolačných materiálov. Odporúča sa použiť, ak potrebujete izolovať miesto elektrických vodičov nielen v dome, ale aj na zemi, ako aj v aute. Tiež nie je ťažké izolovať exponované žily zmraštením. Hlavná vec, ktorú si treba zapamätať, je dôležitá nuansa - trubica sa musí nosiť na jednom z vodičov skôr, ako sa spoja. Po spájkovaní alebo krútení nebude nasadenie kambiku (to sa tiež nazýva) nefungovať. Po pripojení kontaktov sa hadička musí vytiahnuť na odkryté miesto spojenia a potom sa musí zahriať pomocou sušiča na vlasy v budove. Ak sušič vlasov nie je po ruke, môže sa zahrievať bežným zapaľovačom, hlavným cieľom je zabezpečiť, aby sa teplo zmrštilo pevne na kábli. Pri výbere zmrašťovacej trubice sa berie do úvahy stupeň jej zmrštenia. Spravidla je pre túto časť typické trojnásobné zmraštenie, je dôležité to zohľadniť pri výbere požadovaného priemeru. Izolácia drôtov týmto spôsobom je jednoduchá. Je však dôležité telefón položiť v čase, keď všetky káble medzi nimi už budú bezpečne pripojené.
-
Čiapky z OOP (Spojovacie svorky)
Toto nie je metóda izolácie, ale metóda pripojenia. Uzávery OOP sa najlepšie používajú pri inštalácii elektrického vedenia v dome a byte. OOP je kompaktný a umožňuje vám rýchlo izolovať zákruty. Aby ste to dosiahli, pevne otočte odizolované konce jadier v smere hodinových ručičiek a potom, keď sa nasadíte na viečko, posúvate sa rovnakým smerom s malým úsilím. Vnútorná dutina plastového viečka je vybavená oceľovou kužeľovou pružinou. Pri starostlivom posúvaní dôkladne sedí a dotýka sa kontaktu. Izolácia OOP nemôže zaistiť spoľahlivú tesnosť, preto sa môže použiť iba v špeciálnom oddelení kontaktného zariadenia.
-
Tekutá izolácia
Tekutá izolácia je modernou alternatívou k tradičným metódam. Návod k použitiu: Pred použitím dobre pretrepte. Vodiče alebo svorky musia byť pred nanesením izolácie čisté a suché. Štetcom alebo nakvapkaním naneste kvapalnú izoláciu na oblasť spoja. Nechajte 5 minút zaschnúť a ak sa má dosiahnuť silnejšia vrstva, aplikujte kvapalnú izoláciu druhýkrát. Prípadné nasledujúce vrstvy pre vytvorenie až extrémne silného pokrytia aplikujte vždy v päťminútových intervaloch. Izolácia dokonale zaschne behom 24 hodín.
Ako používať zmršťovaciu bužírku
Pravidlá a bezpečnostné odporúčania pri izolácii
Pri izolácii žíl vlastnými rukami je životne dôležité dodržiavať určité pravidlá:
- Po prvé, je prísne zakázané izolovať živé vodiče. Určite sa musíte odpojiť istič v rozvádzači. Pred izoláciou vodičov elektrickej siete a domácich spotrebičov je potrebné skontrolovať, či je sieť bez napätia. Odporúča sa odpojiť napätie pomocou špeciálneho ističa.
- Po druhé, na ochranu križovatky je potrebné používať iba izolácie a plášte, ktoré vyhovujú GOST (štátnym normám). Jednoducho povedané - nepoužívajte plastové vrecká, škótske pásky ani iné odpadky.
- Pri vykonávaní práce je dôležitá kvalita použitých materiálov. EKF napríklad vyrába nehorľavé izolačné pásky z PVC a vlákna na báze bavlny, takže si môžete vybrať tú správnu voľbu pre svoje vlastné podmienky.
Izolácia spojov a poškodených káblov v špecifických situáciách
Izolácia spojov v spojovacích skrinkách
Kontaktné zariadenia v bytovej sieti sú prepojovacie skrinky. Tento dizajn je chránený pred škodlivými účinkami na životné prostredie krytom a krytom. Potreba izolácie elektrických vodičov bude závisieť od konštrukčných prvkov zariadenia. Ak sú vybavené upínacími blokmi, nevyžaduje sa dodatočná ochrana. Krútený spoj sa najčastejšie používa v kontaktných skriniach, ktoré nie sú vybavené podložkami. V priebehu času však zákruta stráca svoju hustotu v dôsledku expanzií spôsobených zmenami teploty a oxidáciou vodičov.
Oprava poškodených káblov v stene
Pri menšom sekaní v stene sa môže stať, že sa poškodí izolácia káblov. Ak je poškodená iba vrchná izolácia a medené jadrá nie sú vidieť, môže to byť menej kritické. Ak je však poškodená izolácia vnútorného vodiča, hoci meď nie je vidieť, je dôležité to riešiť. Výmena celého kábla by znamenala rozsiahlejšie sekanie a prácu. Riešením je použiť vhodnú metódu opravy.
Na opravu poškodenej izolácie kábla v stene je dôležité kábel úplne odokryť, skontrolovať samotný drôt, či nie je zaseknutý alebo poškodený. Ak je v poriadku, dôkladne ho preizolujte. Ak je zaseknutý, situácia je komplikovanejšia.
Poškodený kábel v stene je potrebné odhaliť vo vzdialenosti 3 - 5 cm od miesta poškodenia na oboch stranách, hĺbka výkopu je 1 cm, čo sú podmienky pre nerušené a kvalitné spojenie poškodených častí reťaze. Z poškodených koncov vodiča sa odstráni izolačný materiál s hrúbkou 10 až 15 mm. Ak je elektroinštalácia stará, izolácia bude pravdepodobne pevná a pri stiesnených podmienkach bude prakticky nemožné ju odstrániť nožom. Konce medených vodičov sú pokryté vrstvou spájkovaného železa. Šitie vodičov je dôležité zo všetkých strán veľmi opatrne. Nakoniec sa na spoj vloží izolačná trubica. Konektor sa používa v prípadoch, keď je potrebné drôt predĺžiť, napríklad pri prenášaní vypínača alebo zásuvky. Spojka bude spolu s vodičmi utesnená v stene, takže jej izolácia musí byť tesná. Najspoľahlivejšou možnosťou je v tomto prípade použitie zmršťovacej trubice. Miesta, kde sú jadrá spojené, sú izolované obyčajnou elektrickou páskou, ale kontakt bude hrubší a bude ťažšie naň nasadiť zmršťovaciu trubicu. Ako analóg je výhodné použiť špeciálny teplom zmrštiteľný materiál. V tomto štádiu by sa už mala dokončiť izolácia častí pod napätím a na úplné a spoľahlivé utesnenie sa dodatočne spracuje plášť spojky. To hrá dôležitú úlohu najmä pri spájaní káblov alebo drôtov plášťa.
Izolácia káblov pod vodou alebo v zemi
Pri ponorení vodiča do vody sa odporúča použiť zmrašťovaciu hadicu (napríklad ak je poškodený napájací kábel ponorného čerpadla). Okrem toho sa používa, keď sa zmrašťuje teplo položenie kábla pod zem, ak potrebujete pripojiť podzemné vedenie. Na pripojenie záhradného vybavenia sú potrebné predlžovacie káble so stupňom krytia IP54. Ak je izolačná vrstva poškodená, musí byť utesnená, aby bola zaistená úplná bezpečnosť prevádzky. To je možné dosiahnuť pomocou teplom zmrštiteľnej pásky. Počas tepelného pôsobenia sa izolačná látka zmrští, čím dôjde k pevnému zvlneniu drôtu. Počas zmršťovania sa z vnútorného povrchu izolačného materiálu uvoľňuje lepidlo zvyšujúce účinok. Podľa kvality vykonanej práce nie je teplom zmraštiteľná páska horšia ako rúrky vyrobené z podobného materiálu.
Ochrana káblov pred domácimi zvieratami
Na dodatočnú izoláciu kábla od králika, mačky alebo šteňa v dome (domáce zvieratá ako drôty na okusovanie) sa odporúča použiť cínovú fóliu.
Samoregulačné vykurovacie káble ako riešenie tepelného manažmentu

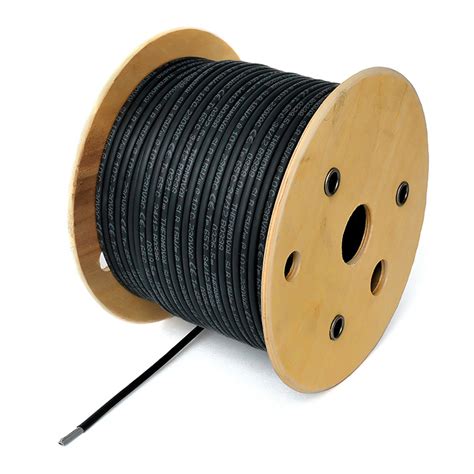

V posledných rokoch sa dostávajú do popredia samoregulačné káble, ktoré si upravujú príkon podľa potreby. Ak na taký kábel zapôsobí lokálne chlad, zvyšuje svoj výkon. Naopak, ak sa na taký systém položí vstavaná skriňa či koberec, v tomto mieste znižuje svoj výkon, čím dochádza k úspore a možnosti meniť dispozíciu miestnosti. Dá sa povedať, že každý bod samoregulačného kábla vie kúriť inou intenzitou. Nevýhoda tohto riešenia je vyššia obstarávacia cena.
Káble nVent Raychem dbajú na kvalitu a dlhú životnosť. Výrobca je na trhu viac ako 60 rokov a ročne vyrobí cez 500 tisíc km vykurovacích káblov, ktoré predáva po celom svete. Na svoje produkty poskytuje predĺžené záruky, pre podlahové vykurovanie platí 12-ročná záruka pre celý systém vrátane termostatov. Realizátor má možnosť predĺžiť záruku na 20 rokov, pokiaľ má certifikát nVent Raychem a absolvoval školenie Certified PRO. A čo ak sa niečo naozaj stane? Na servis príde servisný technik, dohľadá príčinu a miesto poruchy, a zaistí opravu. Produkty nVent Raychem sú opraviteľné a výrobca kryje zárukou všetky prípadné náklady spojené so servisom (napr. vrátane výmeny podlahy).
Normy a kvalita izolačných káblov
Normy pre elektroinštalačné káble sú dôležité, pretože zabezpečujú bezpečnosť, kvalitu, kompatibilitu a súlad s právnymi predpismi a požiadavkami trhu. Používatelia tak majú istotu, že výrobky, ktoré si zakúpia, spĺňajú stanovené normy a sú vhodné na zamýšľané použitie. Transfer Multisort Elektronik (TME) je jedným z najväčších globálnych distribútorov elektronických komponentov, elektrotechnických častí, dielenského vybavenia a priemyselnej automatizácie. Katalóg obsahuje viac ako 1 300 000 produktov od 1 300 popredných výrobcov.
Odstraňovanie izolácie z vodičov
Odstraňovanie izolácie z vodičov je proces, ktorý si vyžaduje použitie profesionálnych nástrojov a starostlivosť, aby sa zabezpečila bezpečnosť a neporušenosť vodičov.
- Označenie miesta rezu: Označte si miesto rezania izolácie, aby ste nepoškodili vodiče.
- Opatrne odrežte izoláciu: Pomocou rezacieho nástroja opatrne prerežte izoláciu v mieste označenom ako miesto rezu.
- Odrezávanie izolácie: Po odrezaní izolácie použite kliešte na rezanie izolácie alebo iné nástroje na jemné odstránenie izolácie z vodičov.
