Klimatizačné systémy sú čoraz viac nevyhnutnou súčasťou každej domácnosti. Klimatizácia je zázrakom modernej technológie, ktorá prináša pohodlie do domácností, kancelárií a rôznych inštitúcií. V súčasnosti predstavuje klimatizačný systém štandardné technické vybavenie moderných domácností aj komerčných priestorov, najmä počas letných mesiacov, keď teploty výrazne prekračujú komfortné hodnoty. Efektívna prevádzka klimatizácie však závisí od viacerých technických parametrov. Jedným z kľúčových prvkov, ktorý zásadne ovplyvňuje účinnosť chladenia, je potrubie na klimatizáciu.

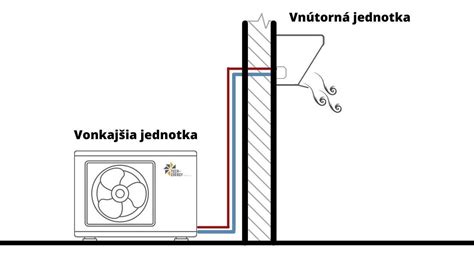

V tomto článku sa zameriame na špecifiká potrubného vedenia, ktoré zabezpečuje prepojenie medzi vnútornou a vonkajšou jednotkou klimatizácie. Vysvetlíme, aké požiadavky musí spĺňať kvalitné medené potrubie, aký význam má správna dimenzácia a prečo je profesionálna montáž kľúčová pre bezchybnú cirkuláciu chladiva, nosnej pracovnej látky systému. Tiež si rozoberieme výber vhodného príslušenstva a armatúr, ktoré zabezpečujú mechanicky pevné a tesné spojenie jednotlivých komponentov klimatizačného okruhu.
Ako funguje klimatizácia a prečo sú komponenty dôležité?
Klimatizácie usilovne pracujú na tom, aby vás v lete udržali v chlade, no tiež pomáhajú kontrolovať úroveň vnútornej vlhkosti, vďaka čomu sa po celý rok môžete vo vašom dome cítiť komfortnejšie. Poskytujú lepšiu kvalitu vzduchu, zabraňujú množeniu plesní, šetria energiu a disponujú mnohými ďalšími výhodami. Sú mimoriadne využívané a užitočné počas horúcich letných mesiacov a pomáhajú udržiavať naše domovy príjemne vychladené. Klimatizácia však dokáže oveľa viac ako len ochladzovať miestnosť, keď je horúco.
Princíp fungovania klimatizácie je v podstate jednoduchý. Odoberá teplo zo vzduchu a uvoľňuje ho von. Väčšina systémov má tri hlavné časti, kompresor, ventilátor a potrubia naplnené chladivom. Chladivo je chemikália, ktorá sa pri odoberaní tepla zo vzduchu mení z plynu na kvapalinu a späť. Kompresor čerpá chladivo cez systém. Ventilátor následne fúka vzduch cez špirály, ktoré obsahujú chladivo. Keď vzduch prechádza cez cievky, teplo sa odoberá a exportuje sa do vonkajšieho vzduchu. Ochladený vzduch je potom distribuovaný po celej miestnosti. Keď vonkajšia teplota klesne, proces sa obráti a do vášho domova sa dostane teplý vzduch.
Klimatizácie vo všeobecnosti zlepšujú kvalitu ovzdušia odstránením prachu, peľu a iných nežiadúcich častíc zo vzduchu. Sú vybavené filtračným systémom, ktorý pomáha udržiavať vzduch bez alergénov.
Ako sme už uviedli, vo vnútri každej klimatizácie sa nachádza komplexný systém komponentov, ktoré pracujú v harmónií. Jedným z kľúčových prvkov, ktoré prispievajú k účinnosti klimatizačných systémov, je použitie medených rúr. Keď má klimatizácia prirodzene takéto vlastnosti, záleží na tom, aké komponenty sú v nej využívané?
Prečo je medené potrubie ideálnou voľbou pre klimatizácie?
Prečo je medené potrubie ideálne pre klimatizácie? Meď je vynikajúcim vodičom tepla. Schopnosť rýchlo absorbovať a prenášať teplo je rozhodujúca vo výparníkových aj kondenzátorových špirálach klimatizácie. Účinnosť výmeny tepla priamo ovplyvňuje celkový výkon systému. Vysoká tepelná vodivosť medi zabezpečuje, že chladivo efektívne absorbuje a uvoľňuje teplo, čo umožňuje rýchlu a efektívnu reguláciu teploty.
Okrem iného sú medené rúry známe svojou trvanlivosťou a odolnosťou voči korózii. Dlhá životnosť medených rúr znižuje pravdepodobnosť netesností alebo porúch, čo prispieva k celkovej spoľahlivosti systému. Medené rúry sú kompatibilné so širokou škálou chladív bežne používaných v klimatizačných systémoch. Táto flexibilita je kľúčová, pretože rôzne systémy môžu vyžadovať rôzne chladivá na základe faktorov, ako sú environmentálne predpisy a normy energetickej účinnosti. Kompatibilita medi zaisťuje, že ju možno bez problémov integrovať do rôznych klimatizačných zariadení, čo z nej robí všestrannú voľbu pre výrobcov a technikov.
Medené rúry sú tvárne a ľahko sa s nimi pracuje čo umožňuje jednoduchú inštaláciu. Významnou výhodou je navyše ich ľahká údržba. Tieto rúry rovnako prispievajú aj k energetickej účinnosti klimatizačných systémov. Ich hladký vnútorný povrch minimalizuje trenie a umožňuje ich plynulý tok chladiva. Zlepšená účinnosť nielenže prospieva životnému prostrediu znížením spotreby energie, ale premieta sa aj do nižších prevádzkových nákladov pre koncového užívateľa.
Meď nie je svojou povahou veľmi reaktívny materiál. Ide o neuveriteľnú výhodu pre potrubia, ktoré potrebujú prenášať chladivo roky. Meď sa radí medzi kovy ako zlato a platina, ktoré majú veľmi nízku reaktivitu. Jedným z mnohých dôvodov, pre ktoré je meď v klimatizáciách využívaná je aj to, že je odolná proti plesniam, ktoré môžu spôsobiť nepríjemný zápach v klimatizačných jednotkách. Potrubie klimatizácie hrá obrovskú úlohu v jej životnosti. Zjednocuje všetky komponenty do jedného systému, čo umožňuje správny priebeh chladenia.
Všetko o medených rúrach | Tento starý dom
Typy a dimenzovanie potrubia na klimatizáciu
Pri návrhu a inštalácii klimatizačných systémov je výber vhodného potrubia na klimatizáciu kľúčovým krokom, ktorý ovplyvňuje nielen účinnosť chladenia, ale aj spoľahlivosť a životnosť celého systému. Medené potrubia sa na bežnej báze používajú na zásobovanie a prepravu lúhových tekutín a plynných látok. Iné materiály v závislosti od týchto potrieb medi jednoducho nemôžu konkurovať. Látka prechádza fázami odparovania, kondenzácie, v ktorých dochádza k absorpcii a uvoľneniu energie.
Druhy medených potrubí
Je dôležité rozlišovať medzi žíhanými a nechránenými prvkami. Žíhané potrubia pre klimatizáciu sa vyznačujú vyššími technickými charakteristikami. Sú schopné vydržať značný tlak bez deformácie. Druhý typ medených rúr pre klimatizácie sa dodáva s tyčami a majú pevnosť 280 - 300 tisíc kPa, predĺženie v ťahu je spravidla od 10 do 15 percent.
Porovnanie materiálov potrubia
V praxi sa používajú rôzne materiály, pričom každý z nich má svoje výhody a obmedzenia:
- Medené potrubie: Predstavuje štandard v oblasti klimatizačnej techniky. Vyznačuje sa výbornou tepelnou vodivosťou, vysokou mechanickou odolnosťou a dlhou životnosťou. Vďaka týmto vlastnostiam je medené potrubie na klimatizáciu preferovanou voľbou pre profesionálne inštalácie.
- Plastové potrubie: Môže byť cenovo výhodnejšou alternatívou, avšak má výrazne nižšiu tepelnú vodivosť a obmedzenú odolnosť voči vysokým teplotám a mechanickému namáhaniu. Jeho použitie sa odporúča len v špecifických prípadoch, kde nie sú kladené vysoké nároky na výkon a trvácnosť systému.
- Hliníkové potrubie: Tento typ potrubia sa takmer nevyužíva, keďže v porovnaní s medeným má nižšiu tepelnú vodivosť a horšiu odolnosť voči korózii. Napriek tomu môže byť vhodnou voľbou pri niektorých nízko nákladových inštaláciách, kde nie je potrebná maximálna efektivita prenosu tepla.

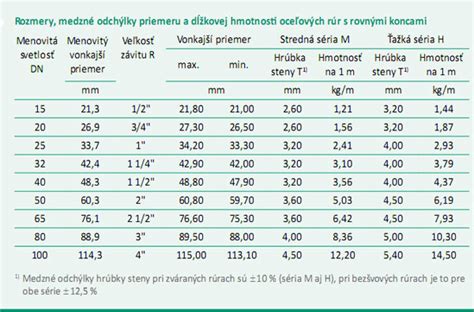

Priemer potrubia a výkon klimatizácie
Jedným z rozhodujúcich parametrov, ktorý ovplyvňuje účinnosť a stabilitu klimatizačného systému, je správna voľba priemeru potrubia na klimatizáciu. Neadekvátne dimenzovanie, najmä vo forme príliš úzkeho potrubia, môže viesť k zvýšenému dynamickému odporu a obmedzenému prietoku chladiva, čo sa prejaví zníženou výkonnosťou zariadenia a neefektívnym chladením.
Hlavným atribútom pri výbere medených rúr pre klimatizácie sú ich priemery. Dobre definovaný prierez významne zníži tlakové straty v jednotkách, ktoré chladia vzduch. Požadovaný priemer sa volí na základe kapacity zariadenia. V tomto prípade platí pravidlo, že čím väčšie je dané zariadenie, tým vyššia je hladina chladiva. Medené štruktúry majú priemer 0,6 až 26,7 centimetrov. V klimatickej technológii sa zvyčajne používajú prvky 19,05; 6,35; 12,7; 9,52 a 15,88 milimetrov. Veľkosť a priemer vhodnej rúrky je určený konštrukčnými znakmi klimatického zariadenia, ktorého dýzy a tvarovky potrebujú výrobky iba určitých rozmerov a hrúbky steny. Klimatizačné prvky sú často navrhnuté pre prierez 6 až 16 milimetrov.
Pri navrhovaní potrubných trás je preto nevyhnutné dodržiavať odporúčané rozmery v závislosti od typu potrubia a výkonu klimatizačnej jednotky. Presné dimenzovanie potrubia na klimatizáciu by mal vždy realizovať odborník na základe projektovej dokumentácie, technických parametrov zariadenia a podmienok konkrétnej inštalácie.
| Materiál potrubia | Odporúčaný vonkajší priemer |
|---|---|
| Medené potrubie | 6 až 15 mm |
| Plastové potrubie | 20 až 25 mm |
Životnosť a dôležitosť správnej inštalácie
Potrubie nie je prvkom klimatizácie, ktorý má tendenciu sa tak rýchlo opotrebovávať a lámať. Dá sa očakávať, že bude slúžiť nejakých 10 až 15 rokov. Medené potrubie nevyžaduje častú výmenu, ak má kvalitnú inštaláciu a údržbu. Ako sme už uviedli, bežne vydrží okolo desať až pätnásť rokov.
Kvalitná inštalácia je prvým krokom k dlhotrvajúcemu potrubiu klimatizácie. Technik musí používať vysokokvalitné materiály, aby sa predišlo predčasnému opotrebovaniu. Ak vykoná inštaláciu nesprávnym spôsobom, v blízkej budúcnosti čakajte problémy. Nesprávne nastavenie môže skončiť únikom plynu, predčasnou koróziou a poškodením vodou. Preto je stávkou istoty, obetovať nejaké peniaze navyše a najať si profesionálneho technika.
Lacné materiály, zlá inštalácia a nesprávna údržba však vedú k väčšiemu počtu porúch a k rýchlejšiemu opotrebovávaniu. Pri kúpe medených rúr pre klimatizačné systémy je dôležité venovať pozornosť prítomnosti plastových zátok na ich koncoch, pretože zabraňujú nadmernej vlhkosti, podstielke, prachu a znečisteniu.
Vplyv dĺžky a izolácie potrubia
Dĺžka potrubia
Okrem správneho priemeru má zásadný vplyv na funkčnosť systému aj dĺžka potrubia na klimatizáciu. S predlžujúcou sa potrubnou trasou dochádza k strate tlaku a tepelnej energie prenášanej chladivom, čo môže negatívne ovplyvniť chladiaci výkon zariadenia. V prípade nadmerne dlhého potrubia na klimatizáciu môže dôjsť k zníženiu efektivity prenosu chladiva medzi vnútornou a vonkajšou jednotkou, čo sa prejavuje nielen zníženou výkonnosťou, ale aj zvýšenou energetickou náročnosťou a rýchlejším opotrebovaním kompresora.
Z tohto dôvodu je pri projektovaní inštalácie vhodné navrhovať potrubné vedenie tak, aby bolo čo najkratšie a viedlo čo najpriamejšou trasou. Minimalizácia ohybov, kolien a výškových rozdielov je dôležitá pre zachovanie optimálnych prevádzkových podmienok.

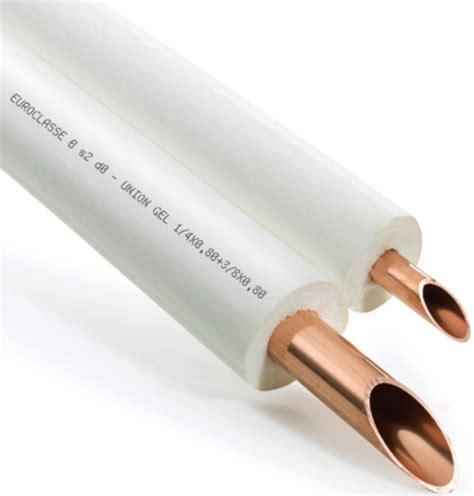

Účinná izolácia potrubia
Na to, ako dlho vydrží klimatizačné potrubie má vplyv aj izolácia. Zlá izolácia vedie k zvýšenej kondenzácií. V dôsledku toho sa zvyšuje aj riziko úniku vody a poškodenia stien.
Účinná izolácia predstavuje neoddeliteľnú súčasť kvalitnej inštalácie, pričom má zásadný význam pre zabezpečenie energetickej efektívnosti a prevádzkovej spoľahlivosti celého systému. Potrubie na klimatizáciu, ktorým prúdi chladivo, musí byť dôkladne izolované, aby sa eliminovali tepelné straty a zabránilo vzniku kondenzácie na jeho povrchu. Kondenzácia vznikajúca na neizolovaných alebo nedostatočne izolovaných potrubiach môže časom viesť k navlhnutiu stavebných konštrukcií, vzniku plesní alebo dokonca k poškodeniu elektronických komponentov klimatizačnej jednotky.
Na izoláciu potrubia na klimatizáciu sa najčastejšie používajú flexibilné izolačné materiály s nízkou tepelnou vodivosťou a vysokou odolnosťou voči vlhkosti a mechanickému namáhaniu. Za štandardný materiál sa považuje polyetylénová pena, gélová pena, prípadne elastomérna pena s uzavretou bunkovou štruktúrou, ktorá efektívne zabraňuje prestupu tepla aj prenikaniu vlhkosti. Správna hrúbka izolácie sa určuje podľa priemeru potrubia, prevádzkovej teploty chladiva a prostredia, v ktorom je potrubie vedené, exteriér si napríklad vyžaduje ešte vyššiu úroveň ochrany.
Armatúry a spoje potrubia
Pri inštalácii potrubia na klimatizáciu, najmä v prípade medeného vedenia, sú nevyhnutné vhodné armatúry, ktoré zabezpečujú kvalitné a tesné spojenia na odbočkách, zákrutách či pri prechodoch medzi rôznymi priemermi potrubia. Najčastejšie sa využívajú medené alebo mosadzné tvarovky, ktoré vďaka svojim technickým vlastnostiam zvládajú prevádzkové teploty až do +150 °C a tlak do 40 barov.
Výhody medených armatúr
- výborná korózna odolnosť,
- stabilita materiálu aj pri pôsobení UV žiarenia,
- dlhá životnosť,
- spoľahlivá tesnosť spojov bez únikov chladiva,
- kompaktnosť a široká škála tvarov a veľkostí.
Typy spojov a tvaroviek
Spojovanie potrubia na klimatizáciu sa realizuje dvoma hlavnými spôsobmi. Odpojiteľným (napr. závitové) a neoddeliteľným (kapilárne spájkovanie alebo lisované spoje). Odpojiteľné spojenia umožňujú rýchlu montáž a ľahkú demontáž, no ich dlhodobá spoľahlivosť môže byť ovplyvnená tepelnou rozťažnosťou a únavou materiálu. Pri profesionálnej montáži sa preto voľba armatúr prispôsobuje konkrétnym technickým podmienkam, požiadavkám na servis a predpokladanú životnosť systému.
Pre správnu montáž a údržbu potrubia na klimatizáciu je nevyhnutné použiť vhodné typy tvaroviek. Výber konkrétnych komponentov závisí od spôsobu spojenia (spájkovanie, lisovanie, závit), dimenzie potrubia a prevádzkových požiadaviek.
Najčastejšie používané tvarovky:
- Koleno 90° - umožňuje vedenie potrubia v pravom uhle, dostupné v spájkovanom aj závitovom vyhotovení.
- Spojka - na priame spojenie dvoch úsekov potrubia rovnakého priemeru.
- T-kus - rozdeľuje potrubie na dve vetvy, používa sa pri odvodoch chladiva.
- Adaptér - slúži na prepojenie potrubí rôznych priemerov, napr. 1/4″-3/8″.
- Redukcia - komponent na spojenie potrubí s odlišnými závitovými koncovkami.
Závitové tvarovky sa preferujú v miestach, kde je potrebná možnosť budúcej demontáže. Ich nevýhodou je nižšia odolnosť voči mechanickému a tepelnému namáhaniu v porovnaní s trvalými (spájkovanými a lisovanými) spojmi.
Špeciálne komponenty:
- Schraderov ventil - servisný ventil pre napojenie manometrov, evakuáciu a dopĺňanie chladiva.
- Záslepka - slúži na uzatvorenie potrubia v neaktívnych úsekoch alebo počas údržby.
- Plniace adaptéry - sada konektorov pre pripojenie na vysokotlakovú aj nízkotlakovú vetvu systému pri doplňovaní chladiva.
Každý typ tvarovky plní špecifickú funkciu, preto je nevyhnutné voliť ich s ohľadom na technické požiadavky konkrétnej klimatizačnej inštalácie.
Vplyv prostredia na potrubie klimatizácie
Pri návrhu a inštalácii potrubia na klimatizáciu je nevyhnutné zohľadniť aj externé faktory, ako sú klimatické podmienky a umiestnenie systému. Vonkajšie prostredie, predovšetkým vysoká vlhkosť, extrémne teploty či prašnosť, môže výrazne ovplyvniť životnosť potrubia aj jeho spoľahlivosť.
V oblastiach s trvalo vlhkým podnebím alebo častými zrážkami je potrebné uvažovať o dodatočnej antikoróznej ochrane (napr. špeciálne nástreky alebo ochranné obaly), zvýšenej úrovni izolácie, ktorá zabráni kondenzácii na povrchu potrubia a tým predíde poškodeniu stavebných prvkov. Vopred uvažovať je potrebné aj o výbere materiálu s vyššou odolnosťou voči vonkajším vplyvom. Typicky sa odporúča medené potrubie s UV stabilizovanou izoláciou.
Pri inštalácii vo vnútorných priestoroch s kolísajúcou teplotou alebo vo vykurovaných technických miestnostiach je zasa dôležité riešiť tepelnú rozťažnosť potrubia a správne ukotvenie, ktoré zabráni mechanickému namáhaniu spojov. Zohľadnenie prostredia je kľúčovým predpokladom pre dlhodobú funkčnosť a bezúdržbovú prevádzku klimatizačného systému.
Často kladené otázky (FAQ)
Nižšie nájdete odpovede na najčastejšie otázky týkajúce sa medeného potrubia pre klimatizácie.
Aký materiál je najvhodnejší na potrubie klimatizácie?
Najčastejšie sa používa medené potrubie so špeciálnou izoláciou, ktoré je vhodné na prepravu chladiva. Optimálny priemer sa pohybuje v rozmedzí 6 až 15 mm podľa výkonu jednotky a dĺžky trasy.
Prečo sa pri klimatizáciách používa medené potrubie?
Meď má výbornú tepelnú vodivosť, vysokú mechanickú odolnosť a dlhú životnosť. Preto je štandardom pri profesionálnych inštaláciách.
Je možné použiť plastové alebo hliníkové potrubie?
Plastové potrubie sa používa len v špecifických prípadoch s nízkymi nárokmi na výkon, hliníkové potrubie sa takmer nevyužíva pre nižšiu tepelnú vodivosť a odolnosť voči korózii.
Prečo musí byť potrubie klimatizácie izolované?
Potrubie na klimatizáciu musí byť dôkladne izolované, aby sa predišlo tepelným stratám a kondenzácii.
Ako ovplyvňuje dĺžka potrubia výkon klimatizácie?
S predlžujúcou sa trasou potrubia dochádza k strate tlaku a tepelnej energie chladiva, čo môže znížiť výkon zariadenia a zvýšiť spotrebu energie.
Aký vplyv má prostredie na potrubie?
Vysoká vlhkosť, extrémne teploty a prašnosť môžu skrátiť životnosť potrubia. V exteriéri sa odporúča UV stabilizovaná izolácia a dodatočná ochrana proti korózii.
