Elektrické ističe sú v súčasnosti najdôležitejšími bezpečnostnými prvkami každej elektroinštalácie, ich výber by ste preto nemali podceňovať. Tento článok je vhodný pre pokročilých domácich majstrov, projektovo zameraných zákazníkov a investorov, ktorí chcú rozumieť logike návrhu bytového rozvádzača a výberu vhodného istenia. Snažíme sa opísať funkciu a výber vhodného ističa neodborníkom, preto môžu byť niektoré informácie pre oko odborníka zjednodušené.
Dôležité upozornenie: Rozvádzač je ochranné zariadenie - zle navrhnuté radenie ističov, chráničov a SPD môže znížiť úroveň ochrany pred úrazom aj pred požiarom. Návrh rozvádzača by mal robiť projektant elektro alebo kvalifikovaný elektrikár s potrebnou praxou. Pri zmenách v existujúcej inštalácii je vhodné spracovať aktualizovanú dokumentáciu a vykonať revíziu. Neodborný zásah do elektroinštalácie môže mať za následok ohrozenie majetku či zdravia osôb.
Čo je to istič a ako funguje?
Istič je elektrické ochranné zariadenie, ktoré automaticky vypne elektrický obvod, keď dôjde k nežiadanému nadprúdu, alebo skratovej poruche. Hlavným cieľom ističov je predchádzať poškodeniu elektroinštalácie a znižovať riziko požiarov, alebo úrazov elektrickým prúdom. Na rozdiel od tavných poistiek, istič je vratný ochranný prvok, čo znamená, že ho je možné znovu zopnúť bez poškodenia alebo výmeny komponentov.

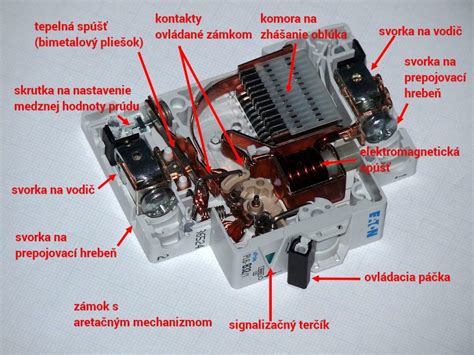

Ističe fungujú na základe detekcie nadprúdu a skratov prostredníctvom dvoch hlavných spúští:
- Tepelná spúšť: Tvorí ju tzv. bimetalový pliešok, ktorý sa pri prechode vyššieho prúdu než je menovitý prúd ističa zahrieva a ohýba. Pri nadprúde sa teplota zvýši, bimetal sa ohne a preruší obvod. Reaguje na nadprúd, tj. vyšší než menovitý vypínací prúd ističa, s určitým časovým oneskorením.
- Elektromagnetická spúšť: Reaguje okamžite pri skrate. Ak príde ku skratu, vytvorí sa v jej cievke silné elektromagnetické pole, vďaka čomu cievka k sebe pritiahne kotvu elektromagnetu a preruší obvod. Prudká zmena prúdu vyvolá zmenu magnetického poľa, ktoré inicializuje vypínací mechanizmus.
Tým, že istič vypne prívod prúdu do daného obvodu, zabráni požiaru, prípadne deštrukcii prvkov elektroinštalácie. Kabeláž, ale aj vypínače, zásuvky, svorky na vodiče či inštalačné krabice sú totiž navrhnuté iba na určitú úroveň pretekajúceho prúdu.
Elektrické ističe chránia aj pred úrazom elektrickým prúdom. V sieťach TN-S, resp. TN-C a TN-C-S, aké sa používajú v bytoch, domoch, kanceláriách či komerčných budovách, zabezpečujú tzv. ochranu automatickým odpojením od rozvodnej siete. Pri dotyku živého vodiča na kostru zariadenia nastane skrat, v dôsledku čoho ochranný prvok (istič alebo poistka) odpojí príslušný elektroinštalačný okruh od siete. Táto ochrana však nezabráni úrazu pri priamom dotyku.
Kľúčové parametre ističov
Ističe sú bežne definované počtom pólov, menovitým prúdom v ampéroch (A), charakteristikou B, C alebo D a vypínacou schopnosťou v tisíckach ampérov (kA). Výber ističa musí byť optimalizovaný na poskytovanie dokonalej ochrany osôb a majetku a súčasne dodržania kontinuity prevádzky.
Menovitý prúd (ampére, A)
Menovitý prúd je najdôležitejší parameter ističa, ktorý vyjadruje predpokladaný pracovný prúd v obvode. Pri prekročení menovitého prúdu istič po nejakom čase zareaguje prerušením obvodu. A reaguje tým rýchlejšie, čím je aktuálny prúd vyšší oproti hodnote menovitého prúdu ističa.
Ističe sa vyrábajú s rôznymi úrovňami menovitého prúdu, napríklad: 2, 4, 6, 10, 13, 16, 20, 25, 32, 40 A atď. Kľúčovými parametrami pri výbere sú typ kábla a prierez vodičov, spôsob uloženia kábla či vodičov a teplota okolitého prostredia. Pre prierez vodičov 2,5 mm2 je najpoužívanejší 16 A istič - takto sa zapájajú zásuvkové obvody v domácnosti.
- 6 A: štandardné svetelné obvody
- 10 A: veľké svetelné okruhy
- 16 A a 20 A: Ponorné ohrievače a kotly
- 32 A: Ring Final (zásuvkové obvody)
- 40 A: Sporáky / elektrické varné dosky / malé sprchy
- 50 A: 10 kW elektrické sprchy / vírivky
- 63 A: celý dom

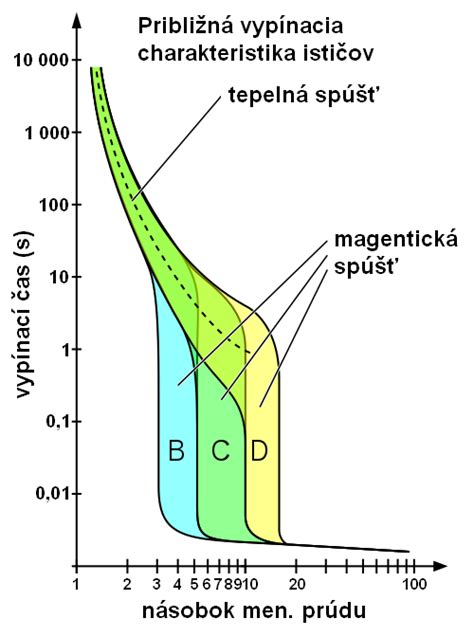

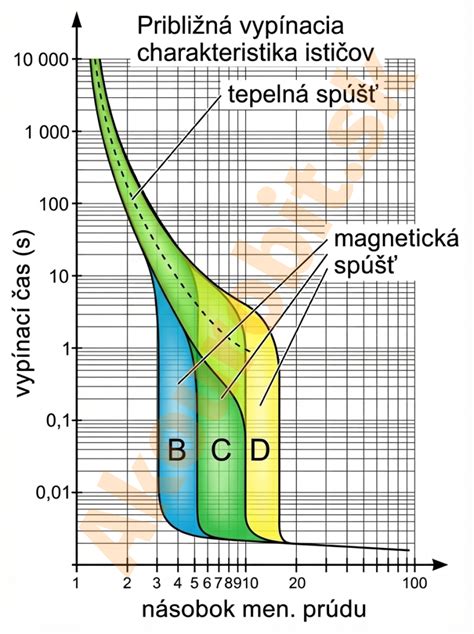

Vypínacia charakteristika
Charakteristika ističa určuje, pri akej úrovni prekročenia menovitého prúdu zareaguje tepelná a elektromagnetická spúšť, a ako rýchlo. To súvisí s nastavením skratovej spúšte ističa, podľa toho, aký zapínací prúd je istič schopný vydržať bez nechceného vypnutia.
Existujú tri základné typy charakteristík, ktoré zohľadňujú prepätia v rôznych elektrických prostrediach:
- Charakteristika B: Ističe s charakteristikou B sú určené na ochranu káblového vedenia zásuvkových a svetelných obvodov v domácnosti. Okamžite vypínajú až pri cca 3-násobku menovitého prúdu. Akékoľvek veľké prepätie v domácom prostredí je pravdepodobne dôsledkom poruchy, takže povolená hodnota nadprúdu je relatívne malá.
- Charakteristika C: Tieto ističe vypínajú medzi 5 až 10-násobkom prúdu pri plnom zaťažení. Sú vhodné všade tam, kde budete používať výkonné spotrebiče s elektromotormi (vysávače, vysokotlakové čističe, okružné píly), transformátormi (zváračka), spínanými zdrojmi (zváracie invertory) alebo s veľkými obvodmi žiarivkového osvetlenia, IT zariadeniami. V domácnostiach sa vám zídu napr. v dielni či okolo domu.
- Charakteristika D: Vypínajú až pri cca 10-násobku menovitého prúdu. Používajú sa v ťažkých priemyselných zariadeniach, ako sú továrne používajúce motory s veľkými vinutiami, röntgenové prístroje alebo kompresory.
Všetky tri typy ističov poskytujú ochranu proti vypnutiu do jednej desatiny sekundy po prekročení preťaženia a doby zapnutia.
Vypínacia schopnosť (kiloampére, kA)
Vypínacia schopnosť ističa je maximálny skratový prúd (Isc), pri ktorom je istič schopný bezpečne a spoľahlivo prerušiť elektrický obvod bez poškodenia. Hodnota vypínacej schopnosti ističa musí byť rovná alebo vyššia ako hodnota predpokladaného skratového prúdu. Predpokladaný skratový prúd závisí od dĺžky a prierezu káblov a výkonu zdroja.
Pre byty a domy sa obvykle používajú ističe s vypínacou schopnosťou 6 kA (6 000 A). V komerčných a priemyselných situáciách, pri použití 415V a veľkých strojov je potrebné použiť 10 kA menovité ističe.
Počet pólov
Vyjadruje počet kontaktov ističa. Pre jednu fázu sa obvykle používa jednopólový istič, čo znamená, že má iba 2 kontakty, ktoré prerušujú fázový vodič. Na pripojenie elektrického sporáka, elektrickej varnej dosky, elektrického kotla alebo 400 V zásuvky môžete použiť trojfázový (trojpólový) istič, ktorý prerušuje vodiče všetkých troch fáz.
Úroveň napätia
Ističe sa klasifikujú aj podľa úrovne napätia, pre ktoré sú určené. Najčastejšie typy sú: nízkonapäťové (pod 1000 V), strednonapäťové (1000 V až 72 500 V) a vysokonapäťové (nad 72 500 V). V domácnostiach sa používajú nízkonapäťové ističe. Existujú aj jednosmerné ističe (DC), ktoré sa používajú napr. vo fotovoltických (solárnych) systémoch či v špeciálnych aplikáciách v priemysle.
Ako vybrať správny istič pre váš rozvádzač a zabrániť požiaru
Typy ističov a ochranných prvkov pre domácnosť
Väčšina bytových rozvádzačov je modulárna. Ističe, s ktorými sa stretávate v domácich rozvodných skrinkách, patria medzi tzv. modulárne prístroje, nazývané aj miniatúrne ističe (MCB). Majú štandardizovanú veľkosť jedného modulu (cca 18 mm) a upevňujú sa na DIN lištu.
Miniatúrne ističe (MCB)
Miniatúrne ističe (MCB) sú najbežnejšie typy ističov používaných v domácnostiach a podnikoch. Sú vyrobené tak, aby poskytovali ochranu pre nízkonapäťové aplikácie, ktoré zvyčajne nepresahujú 100 ampérov. Sú známe svojou rýchlou dobou odozvy, ktorá je nevyhnutná na zabránenie poškodeniu zariadenia spôsobenému prepätím, ako aj na zníženie elektrických požiarov.
Prúdové chrániče (RCD / RCCB)
Prúdový chránič (RCD/RCCB) chráni pred chybovým prúdom (únik na PE, zásah človeka), ale neobsahuje nadprúdovú ochranu. Funkciou ističov zvyškového prúdu je tienenie proti zemným zvodovým prúdom. Tieto prúdy vznikajú, keď do zeme prúdi nežiaduci elektrický prúd zo živých častí. Únik prúdu môže byť spôsobený chybou izolácie alebo poškodeným vedením, čo môže predstavovať vážne riziko, ako napríklad zásah elektrickým prúdom. Odporúča sa mať viac RCD alebo RCBO - napríklad zvlášť pre svetelné okruhy, zásuvky v izbách, kuchyňu, kúpeľňu a technické okruhy, aby porucha neodpojila celý dom.
Kombinované chrániče (RCBO)
Kombinovaný chránič (RCBO) spája funkciu ističa aj prúdového chrániča v jednom prístroji. Je to v podstate kombinovaný prúdový chránič s ističom v jednom puzdre. RCBO má význam najmä pri okruhoch, kde nechcete, aby porucha odpojila aj iné vetvy - napríklad chladnička, kotol, server, vybrané zásuvkové okruhy. RCBO spája funkciu ističa a prúdového chrániča v jednom prístroji a zvyšuje selektivitu.
Prepäťové ochrany (SPD)
Podľa typu pripojenia a bleskovej ochrany objektu sa dopĺňajú SPD (typ 1/2/3). Navrhnite prepäťové ochrany. V rodinných domoch býva SPD typu 1 často v elektromerovom rozvádzači (pri LPS), SPD typu 2 zvyčajne v bytovom rozvádzači. Prepäťová ochrana typu 3 sa potom inštaluje k jednotlivým spotrebičom.
Prerušovače obvodu pri poruche oblúka (AFCI)
Prerušovače obvodu pri poruche oblúka (AFCI) sú špecializované bezpečnostné zariadenia určené na zisťovanie a predchádzanie oblúkovým poruchám, čo sú nebezpečné elektrické výboje, ktoré sa môžu vyskytnúť v dôsledku poškodeného alebo zhoršujúceho sa vedenia. Výboj tohto druhu vytvára extrémne teplo a ak si ho nikto nevšimne, môže zapáliť okolité materiály, čo spôsobí vážne elektrické požiare. AFCI neustále kontroluje elektrickú inštaláciu, či neobsahuje špecifické vzory oblúkovej poruchy pred vypnutím toku elektriny, čím sa predchádza nebezpečenstvu požiaru.
Výber ističa pre dom alebo byt
Vhodný spôsob istenia a typ ističa by mal určiť projektant alebo kvalifikovaný elektrotechnik podľa viacerých kritérií, vychádzajúc z projektu elektroinštalácie a platných noriem, ako sú STN 33 2000-4-41 (Ochrana pred úrazom elektrickým prúdom), STN 33 2000-5-53 (Spínacie a riadiace prístroje) a STN 33 2130 (Elektrické inštalácie nízkeho napätia v obytných a občianskych budovách).
Odporúčané ističe pre bežné domáce obvody
Najčastejšie používané ističe sú s menovitým prúdom 10A a 16A.
| Typ obvodu | Menovitý prúd | Charakteristika | Typ ističa | Odporúčaný prierez kábla |
|---|---|---|---|---|
| Zásuvkové obvody (bežné) | 16 A | B | Jednofázový jednopólový | 3 × 2,5 mm2 |
| Svetelné obvody | 10 A | B | Jednofázový jednopólový | 3 × 1,5 mm2 |
| Výkonné spotrebiče s motormi (dielňa, garáž) | 16 A | C | Jednofázový jednopólový | 3 × 2,5 mm2 |
| Elektrický sporák, varná doska, kotol (400V) | 16 A (a viac) | B | Trojfázový (trojpólový) | 5 × 2,5 mm2 |
Hlavný istič do domu
Hlavný istič do domu vám musí schváliť dodávateľ elektriny. Hodnota musí zodpovedať zvolenej odbernej sadzbe - pri dome bez elektrického vykurovania či nabíjania elektromobilu je to väčšinou 3 × 25 A, pri dome s elektrickým vykurovaním či väčším odberom je to 3 × 32 A a viac. Distribučné spoločnosti vyžadujú charakteristiku B a istič musí byť plombovateľný.
Od januára 2021 došlo k zmene stanovenia cien v distribučných tarifách pre domácnosti, kde cena elektriny priamo závisí od výšky hodnoty hlavného ističa. Hlavný istič zvyčajne býva umiestnený v elektromerovom rozvádzači, v rodinných domoch často na verejne dostupnom mieste, napr. v plote. Od ostatných ističov ho rozoznáte na základe najvyššej hodnoty ampérov (napr. 32 A). Ak je vaša domácnosť vybavená zastaralým vypínačom, požiadajte distribučnú spoločnosť o výmenu za hlavný istič, ktorý plní istiacu funkciu.

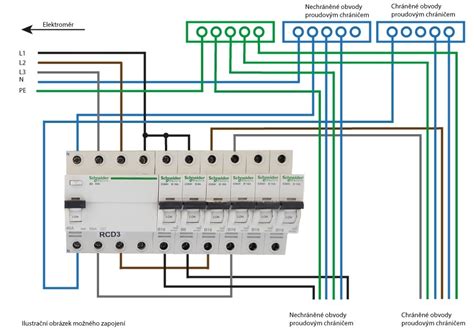

Návrh a usporiadanie bytového rozvádzača
Bytový rozvádzač je „centrálny mozog“ elektroinštalácie. Konkrétna štruktúra závisí od projektu, typu objektu a požiadaviek distribučnej spoločnosti. Väčšina bytových rozvádzačov je modulárna, štandardná šírka jedného prístroja je 1 modul (cca 18 mm).
Dôležité aspekty návrhu:
- Modulová rezerva: Pri výbere rozvodnice myslite na rezervu radov a modulov. Rozvádzač, ktorý je „plný na 100 %“ už pri montáži, je zle navrhnutý. Pre menší rodinný dom sú bežné rozvádzače s 36-54 modulmi, pri väčších domoch alebo pri počítaní s FVE a ďalšími technológiami aj viac.
- Rozdelenie okruhov: Nekoncentrujte celý dom pod jeden prúdový chránič. Odporúča sa mať viac RCD alebo RCBO - napríklad zvlášť pre svetelné okruhy, zásuvky v izbách, kuchyňu, kúpeľňu a technické okruhy.
- Selektivita istenia: Okrem logického radenia prístrojov treba riešiť aj selektivitu istenia, aby pri poruche vypadávali najprv „nižšie“ ističe a nie hlavný istič alebo hlavný chránič.
- Dokumentácia a označenie: Aj perfektne navrhnutý rozvádzač je bez označenia a dokumentácie pre používateľa prakticky nečitateľný. Označte jednotlivé rady, prúdové chrániče, ističe a SPD a pri každom ističi uveďte stručný popis okruhu.
Pripojenie a ďalšie vlastnosti ističov
Na pripojenie vodičov sú ističe obyčajne vybavené tzv. strmeňovými svorkami, do ktorých vložíte vodič a pomocou skrutkovača pritiahnete skrutku, ktorá vytvorí spoľahlivý vodivý spoj. Svorky ističov mávajú pre vytvorenie spoľahlivého vodivého spoja predpísaný ideálny uťahovací moment v Nm.

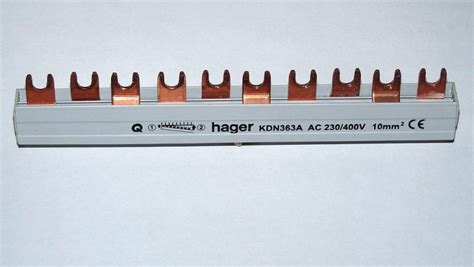

Prepojovacie lišty (hrebene)
V malých rozvodných skrinkách pomáha s prepojením ističov prepojovacia lišta, nazývaná aj prepojovací hrebeň. Existuje jednofázový hrebeň (vidlicový) a trojfázový hrebeň, ktorý zabezpečuje postupné napájanie ističov z fáz 1, 2 a 3. Prepojovacie hrebene sa predávajú v rôznych dĺžkach do cca 56 modulov a bežne znesú prúd max. 63 A. Vo väčších rozvádzačoch sa ističe a ďalšie prístroje prepájajú lankovými vodičmi s dvojitými dutinkami.
Krytie (IP kód)
Krytie sa označuje písmenami IP a dvojciferným číslom. Prvá cifra vyjadruje odolnosť voči vniknutiu cudzích predmetov (prst, skrutkovač a pod.) a druhá odolnosť voči vlhkosti. Väčšina ističov má krytie IP40 na svojom čele a IP20 pre svorky, čo znamená, že nie sú odolné voči vlhkosti a ich svorky nie sú odolné voči vniknutiu telies s priemerom pod 12,5 mm.
Montáž a signalizácia
Modulárne ističe sa upevňujú na DIN lištu nacvaknutím. Vybrať ich môžete jednoducho tak, že pomocou skrutkovača povolíte západku s pružinkou, ktorá istič na lište pridržiava. Väčšie ističe sa často pripevňujú do rozvodnej skrinky resp. na montážnu dosku skrutkami.
Na niektorých ističoch nájdete farebný indikátor (terčík, signalizácia...), ktorý sa otáča spolu s ovládacou páčkou ističa a signalizuje jeho stav (ON/OFF). Niektoré ističe ponúkajú možnosť uzamknutia vo vypnutej polohe (dôležité napr. pri servisných prácach) alebo v zapnutej polohe.
