Kanalizačné rúry sú neoddeliteľnou súčasťou každej modernej infraštruktúry pre odvádzanie odpadových vôd. V tomto kontexte sa PVC kanalizačné rúry DN 200 s hrdlom stali štandardom vďaka svojim vynikajúcim vlastnostiam a spoľahlivosti. Tieto rúry sú navrhnuté pre efektívne a bezpečné odvádzanie odpadových vôd z rôznych typov objektov a priestranstiev.
Materiál a Technológia Výroby
Kanalizačné rúry a príslušné tvarovky sú vyrábané z polyvinylchloridu (PVC), konkrétne z nemäkčeného PVC, označovaného ako PVC-U. Tento materiál neobsahuje zmäkčovadlá, ako sú ftaláty, a vyznačuje sa vysokou tvrdosťou a tvarovou stálosťou. PVC je v súčasnej dobe považované za najvýhodnejší materiál pre kanalizačné potrubia, na ktoré sú kladené vysoké mechanické aj chemické nároky, a zároveň minimálne zaťažujú životné prostredie.
Moderná výroba týchto rúr využíva jedinečnú technológiu koextrúzie. Táto technológia je základom výroby inovovaných rúr a tvaroviek KG-Systém (PVC)®, ktorá umožňuje vytvoriť produkt so stenou, ktorá sa svojou štruktúrou podobá štruktúre veľkých kostí. To zaručuje vysokú mechanickú odolnosť a pružnosť zároveň. Hladké rúry sú dodávané v dvoch prevedeniach:
- So štruktúrovanou stenou (odľahčená stredná vrstva) podľa normy prEN 13 476, vyrábané koextrúziou (tzv. koex).
- S kompaktnou stenou podľa normy ČSN EN 1445.
Obidva varianty majú hladké vnútorné aj vonkajšie steny, pričom ich technické parametre a podmienky skúšania zodpovedajú príslušným normám. Rúrky oranžovej farby majú hladkú vonkajšiu aj vnútornú stenu, vďaka čomu sú ľahko odplavované prípadné nečistoty a zabraňuje sa tak vytvoreniu usadenín na stenách.
Kľúčové Vlastnosti a Výhody
PVC kanalizačné rúry DN 200 ponúkajú širokú škálu výhod, ktoré ich predurčujú pre náročné kanalizačné systémy:
- Vysoká mechanická a chemická odolnosť: Rúry sú vyrobené z veľmi odolného PVC, ktoré odoláva všetkým bežným splaškom a pôsobeniu bežných druhov zeminy. Sú vysoko odolné voči vnútorným aj vonkajším chemickým vplyvom.
- Výborná tesnosť spojov: Každá rúrka alebo tvarovka má zasúvaciu časť so skosenou hranou pre ľahké spojenie a obsahuje naformátované hrdlo s tesniacim krúžkom z elastomeru. Tesnosť spojov je zaistená špeciálnymi tesniacimi prvkami z odolných kaučukov, ktoré sú umiestnené v drážke hrdla. Tento systém zaručuje pri správnej montáži dokonalú tesnosť do výšky vodného stĺpca 5 m. Tesnosť je zachovaná aj pri miernej deformácii alebo vychýlení potrubia, podľa podmienok ČSN EN 1277.
- Odolnosť proti striedaniu teplôt: Potrubie je odolné voči teplotným zmenám, pričom prevádzková teplota môže dosahovať do +60 °C.
- Hladký povrch vnútorných stien: Hladká plocha vnútorných stien je mimoriadnou vlastnosťou, ktorá umožňuje ľahké odplavovanie nečistôt a bráni vytváraniu usadenín vo vnútri rúry. Rúry sú odolné proti oderu a usadzovaniu nečistôt, ako aj voči mikroorganizmom.
- Jednoduchá inštalácia a manipulácia: Vďaka nízkej hmotnosti je manipulácia s rúrami ľahká a montáž je jednoduchá, rýchla a pevná pomocou zásuvných spojov s už pred montovaným britovým tesnením.
- Dlhá životnosť: Životnosť rúr je podľa smerníc TEPPFA minimálne 100 rokov. Doporučená plánovacia životnosť potrubného systému v prípade správnej pokládky je podľa smerníc LAWA Leitlinien zur Durchfuhrung Kostenvergleichsrechnungen vyd.1998 zhodná so skoršie používanou kameninou, t.j. 50-80 (100) rokov. Pri splnení podmienok je životnosť rúr minimálne 50 rokov.
- Vysoká kruhová tuhosť: Kanalizačná rúra KG SN4 má kruhovú tuhosť 4kN/m², čo zaručuje jej stabilitu a odolnosť voči vonkajším tlakom v zemi.
9 Montaž odpadovej reviznej šachty
Technické Parametre PVC Kanalizačnej Rúry KG SN4 DN200
Pre lepšiu prehľadnosť uvádzame kľúčové technické parametre pre PVC kanalizačnú rúru KG SN4 s nominálnym priemerom DN200:
| Parameter | Hodnota |
|---|---|
| Materiál | PVC-U (nemäkčené PVC) |
| Nominálny priemer (DN) | 200 mm |
| Vonkajší priemer | 200 mm |
| Dĺžka | 5000 mm |
| Sila steny | 4,9 mm |
| Hmotnosť | 17,7 kg |
| Kruhová tuhosť | 4 kN/m² (SN4) |
| Farba | Červenohnedá |
| Prevádzková teplota | Do +60 °C |
Použitie a Aplikácie
Kanalizačné rúry KG SN4 DN200 sú určené pre spoľahlivé odvádzanie odpadových vôd z rôznych oblastí. Ich hlavné využitie zahŕňa:
- Nehnuteľnosti: Odvádzanie odpadových vôd z obytných domov, priemyselných budov a komerčných objektov.
- Pozemky: Kanalizácia v rámci súkromných pozemkov a záhrad.
- Verejné priestranstvá: Použitie vo verejných kanalizačných sieťach, na odvádzanie dažďovej vody a komunálneho odpadu.

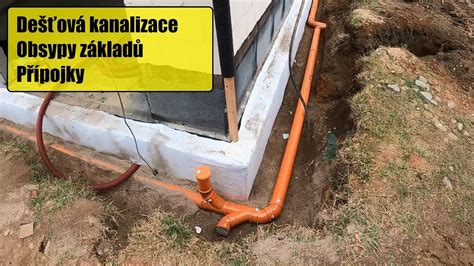

Vonkajší beztlakový kanalizačný systém Marley KG sa špecificky používa na odvádzanie odpadových vôd z budov do verejnej kanalizácie v krajine (do kanalizačnej prípojky). Je možné ho napájať priamo na systém vnútorného kanalizačného potrubia HT, bez potreby ďalších tvaroviek.
Inštalácia a Montáž
Inštalácia kanalizačných rúr KG SN4 je navrhnutá tak, aby bola čo najjednoduchšia a najefektívnejšia, pri zachovaní maximálnej tesnosti. Pred začatím montáže je kľúčové oboznámiť sa s montážnym návodom.
Príprava rúr
Rúry je možné rezať manuálne alebo mechanickými pílami na požadovanú dĺžku. Je dôležité odstrániť otrepy a skosiť konce rúrok pod uhlom 15° pre ľahšie spojenie. Konce rúr sú už z výroby opatrené skosením.
Spájanie rúr s hrdlom
- Príprava spájania dvoch rúr s hrdlom začína dôkladným očistením konca rúry a hrdla druhej rúry.
- Overte, či je tesniaci krúžok správne nasadený v drážke hrdla a či nie je prekrútený.
- Po očistení a správnom nasadení tesniaceho krúžku sa jemnou vrstvou mazadla, určeného pre tesniace krúžky, namaže tesniaci krúžok a hladký koniec rúry.
- Hladký koniec rúry sa zasunie do hrdla, kým nedorazí nakoniec.
- Je dôležité zabezpečiť súosovosť rúr a tvaroviek počas celého procesu spájania.
Upozornenie: Použitie agresívnych olejov a mazadiel, ktoré by mohli poškodiť tesniaci krúžok, je zakázané. Tesniaci systém rúrok a tvaroviek zaručuje vynikajúcu vodotesnosť. Pri použití špeciálnych tesniacich prvkov RDS pre vstupy potrubia do šácht je zabezpečená dokonalá vodotesnosť celého vedenia rúrok od šachty k šachte.
Normy a Štandardy
Technické parametre a podmienky skúšania PVC kanalizačných rúr zodpovedajú príslušným európskym a slovenským normám. Hladké rúry sú dodávané v prevedení so štruktúrovanou stenou podľa normy prEN 13 476 a s kompaktnou stenou podľa normy ČSN EN 1445. Rúry sú tesné aj pri deformácii a vychýlení hrdla podľa podmienok normy ČSN EN 1277. Rúrky a tvarovky KG sú vyrobené z odolného PVC pre podzemné potrubie podľa DIN EN 1401-1.
