90-stupňové PVC kolená a hrdlové spojky patria medzi kľúčové tvarovky v rozmanitých potrubných systémoch. Slúžia na zmenu smeru potrubia a umožňujú navrhnúť systém tak, aby rešpektoval tvar pozemku, dispozície stavby či technické prekážky. Aj keď sa môže zdať, že koleno je jednoduchý prvok, v skutočnosti má zásadný vplyv na plynulosť prúdenia, samočistiacu schopnosť potrubia, možnosť budúcej údržby aj celkovú životnosť celého systému.
Použitie a aplikácie PVC kolien
Bez PVC kolien sa nezaobíde prakticky žiadna potrubná trasa. Používajú sa všade tam, kde nie je možné viesť potrubie v priamej línii:
- pri zmene smeru vedenia potrubia,
- pri napojení objektu na hlavnú vetvu,
- pri obchádzaní základov, múrov alebo iných stavebných prvkov,
- pri kombinácii smerovej a výškovej zmeny trasy.
Je dôležité mať na pamäti, že každé zalomenie potrubia zvyšuje hydraulický odpor. Preto by mal byť návrh kolien vždy premyslený a prispôsobený typu potrubia aj prevádzkovým podmienkam.
Špecifické oblasti použitia 90-stupňových kolien:
Pre vonkajšiu gravitačnú kanalizáciu (KG systém)

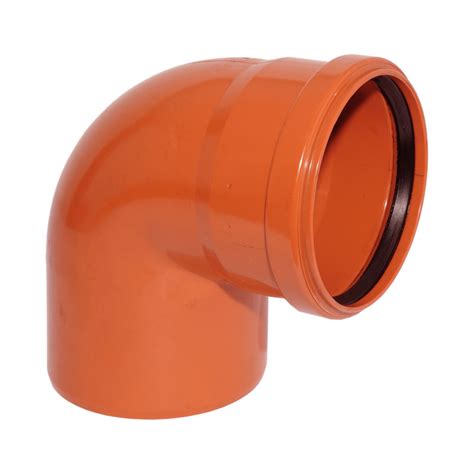

Kanalizačné KG kolená 90° z PVC-U slúžia na kolmé smerové napojenie gravitačného kanalizačného potrubia a používajú sa predovšetkým v miestach, kde je nutná výrazná zmena smeru potrubnej trasy. Úhol 90° umožňuje kolmé napojenie potrubia napríklad pri napojení domových kanalizačných prípojok, zmene smeru potrubia pri objektoch alebo pri vedení kanalizácie okolo stavebných konštrukcií. Používajú sa pri odvodoch splaškových aj dažďových vôd.
Pre bazénové rozvody a iné tlakové systémy
Koleno 90° PVC pre lepenie je tvarovka z polyvinylchloridu (PVC-U) určená pre systémy podtlakových aj tlakových rúr s maximálnym tlakom až 16 bar. Táto tvarovka slúži na zmenu smeru rozvodu vody a k efektívnemu spojeniu PVC rúr či flexibilných hadíc.
Príklady použitia:
- bazénové rozvody,
- filtračné systémy,
- tlakové a priemyselné rozvody,
- ochrana káblov,
- vedenie kanalizácie,
- rúry na plyn,
- chemické zariadenia,
- strojársky priemysel,
- transportné rúry.
Koleno 90° je taktiež vhodné pre rozvody pitnej vody a iných tekutín v súlade s platnými hygienickými a zdravotnými predpismi.
Pre odkvapové systémy
Plastové zvodové koleno PVC 90 mm z kvalitného koextrudovaného PVC je určené pre odkvapový systém 125 / 90 mm. Využíva sa na napojenie zvodu na žľabový kotlík a tiež na zmenu smeru zvodovej rúry v uhle 67,5° (pozn. aj keď v texte je 90 mm koleno, zmienka o 67.5° je z kontextu odkvapu), avšak možno ho použiť aj na konci zvodu pre odtok vody.
Materiál PVC kolien - základ dlhej životnosti
Štandardné KG kolená a mnohé ďalšie PVC kolená sú vyrábané z PVC-U (nemäkčeného polyvinylchloridu), ktorý je osvedčeným materiálom pre vonkajšie kanalizácie a tlakové systémy. Pre úseky vystavené vyššiemu zaťaženiu sa používajú aj kolená z polypropylénu (PP), typicky v systéme KG 2000.
Používané materiály zaisťujú:
- vysokú chemickú odolnosť voči splaškovej aj dažďovej vode,
- hladký vnútorný povrch obmedzujúci usadzovanie nečistôt,
- dlhú životnosť (bežne 50 rokov a viac),
- plnú kompatibilitu so systémovými KG rúrkami.
PVC-U koleno s mufňou je extrémne odolné a koróziivzdorné. PVC-U je odolné voči mnohým chemikáliám a zaisťuje dlhú životnosť Vášho potrubného systému. Koleno 90° je taktiež vyrobené podľa certifikácie ISO 9001, čo zaručuje vysokú kvalitu a presnosť. Plastové zvodové koleno vyniká nielen odolnosťou voči UV žiareniu a korózii, vďaka povrchu z polymetakrylátu (PMMA), ale aj farebnou stálosťou a jednoduchou a rýchlou montážou.
Upozornenie: PVC-U koleno s mufňou nie je výslovne certifikované pre aplikácie s pitnou vodou (ak nie je uvedené inak). PVC-U nie je odolné voči mrazu. Pri dlhšom priamom slnečnom žiarení môže dôjsť k zmene farby, PVC-U je obmedzene odolné voči UV žiareniu.
Uhly PVC kolien - prečo na nich záleží
PVC kolená sa vyrábajú v rôznych uhloch, aby bolo možné prispôsobiť potrubie konkrétnej situácii:
- 15° a 30° - jemné korekcie smeru, veľmi priaznivé pre prúdenie,
- 45° - najčastejšie a technicky vyvážené riešenie,
- 87° / 90° - ostrá zmena smeru, používať uvážlivo.
Optimálny prietok: 90° uhol umožňuje optimálnu zmenu smeru vody alebo iných tekutín vo Vašom systéme.
Splašková vs. dažďová kanalizácia a voľba uhla
Zásadný rozdiel je v tom, aký typ vody potrubím preteká:
- Splašková kanalizácia: Obsahuje pevné nečistoty, tuky a usadeniny. Tu je kľúčová samočistiaca schopnosť potrubia.
- Tip: Namiesto jedného kolena 87° je vždy lepšie použiť 2× 45°. Tým:
- znížite riziko zanášania,
- zlepšíte prietočnosť,
- uľahčíte budúce čistenie,
- predĺžite životnosť kanalizácie.
- Tip: Namiesto jedného kolena 87° je vždy lepšie použiť 2× 45°. Tým:
- Dažďová kanalizácia: Vedie prevažne čistú vodu.
- Použitie 1× 87° alebo 2× 45° je z hľadiska funkcie obvykle rovnocenné - rozhoduje hlavne priestor a konštrukčné riešenie.
Rehabilitácia po TEP kolena: Prečo NAOZAJ musíte riešit jazvu (a ako nato)
Priemery PVC kolien
PVC kolená sa vyrábajú v rovnakých priemeroch ako zodpovedajúce rúrky, aby bolo zachované systémové riešenie. Koleno by malo vždy zodpovedať priemeru potrubia, nie byť riešené redukciou v mieste zmeny smeru.
Pre KG kanalizačné systémy sú to napríklad:
- DN 110 - štandardná domová kanalizácia,
- DN 125 - hlavné zvody,
- DN 160 - zberné vetvy a dažďová kanalizácia,
- DN 200 a viac - hlavné kanalizačné rady.
Toto koleno s mufňou je špeciálne navrhnuté pre 25 mm rúry. Kanalizačné KG kolená 90° sú dostupné pre všetky bežné priemery DN používané v KG kanalizačných systémoch.
Kruhová tuhosť (SN) a kompatibilita
Na rozdiel od KG rúrok sa KG tvarovky, vrátane kolien, nevyrábajú samostatne pre každú kruhovú tuhosť. To je častý zdroj nejasností pri výbere.
V praxi platí jednoduché pravidlo: jedna séria štandardných KG tvaroviek je určená pre potrubie SN 4 aj SN 8. Tvarovky sú konštrukčne zosilnené tak, aby bezpečne vyhovovali obom triedam. Znamená to, že:
- rovnaké KG kolená možno použiť pre SN 4 aj SN 8,
- nie je nutné riešiť „špeciálne“ kolená podľa SN,
- o výslednej pevnosti rozhoduje predovšetkým správna pokládka, lôžko a obsyp.
KG 2000 - vyššia tuhosť, plná kompatibilita
Systém KG 2000 (SN 10 / SN 16) je určený pre kanalizácie vystavené vysokému alebo extrémnemu zaťaženiu - napríklad pod komunikáciami, parkoviskami alebo vo väčších hĺbkach.
Dôležité je, že:
- KG 2000 je plne kompatibilný so štandardným KG systémom,
- rozmerovo aj spojovo zodpovedá bežnému KG (rovnaké hrdlá),
- možno ho bez problémov kombinovať so štandardným KG potrubím aj tvarovkami.
V praxi sa často používa kombinované riešenie:
- bežné úseky kanalizácie zo štandardného KG,
- namáhané úseky (napr. pod príjazdom) z KG 2000,
- plynulý prechod bez špeciálnych prechodiek.
Tip z praxe: Použitie KG 2000 len v kritických miestach je technicky správne a ekonomicky veľmi rozumné riešenie.
Spojovanie PVC kolien

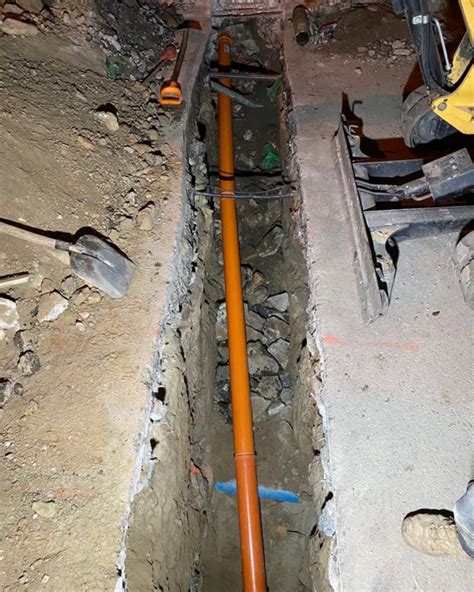

Spojovanie KG kolien (hrdlový spoj s gumovým tesnením)
KG kolená sa spájajú hrdlovým spojom s pryžovým tesnením, rovnako ako KG rúrky. Spoj je vodotesný a zároveň pružný, čo je pre vonkajšiu kanalizáciu zásadné.
Pri montáži je dôležité:
- očistiť hrdlo aj zasúvaný koniec,
- skontrolovať správne usadenie tesnenia,
- použiť montážne mazivo,
- po zasunutí vytvoriť dilatačnú medzeru 5-10 mm.
Dôležité: Silikóny ani lepidlá sa nepoužívajú - spoj musí zostať pružný.
Spojovanie PVC kolien pre lepenie
Jednoduchým zlepením s PVC rúrami vytvoríte trvalé a tesné spojenie. Pred použitím je dôležité dôkladne vyčistiť spoje bazénovým čističom TANGIT. Na obidve strany spoja naneste tenkú vrstvu lepidla a spojte ich bez krútenia. Po zlepení nechajte spoj 5 minút bez pohybu a lepidlo musí tvrdnúť približne 10-12 hodín.
Odporúčame špeciálne lepidlo na PVC pre trvalé a tesné spojenie. Koleno s mufňou je veľmi stabilné a dalo sa bez problémov spracovať. Montáž bola vďaka dobrej presnosti hračkou.
Ďalšie súvisiace kategórie a informácie
Pre kompletné riešenie potrubných systémov sú dostupné aj ďalšie súčasti:
- KG rúrky,
- KG odbočky,
- KG redukcie,
- revízne šachty,
- spätné kanalizačné klapky.
Pozor na spätnú vodu z kanalizácie! Silné dažde alebo preťažená kanalizácia môžu spôsobiť spätné vzdutie odpadovej vody do objektu. Spoľahlivým riešením sú spätné kanalizačné klapky, ktoré automaticky zabránia návratu vody - a u vybraných typov aj zápachu.
HT potrubie - riešenie pre vnútornú kanalizáciu: Pre vnútorné odpadové rozvody v domoch a bytoch sa používa HT potrubie z polypropylénu (PP), ktoré je navrhnuté pre odvod horúcich odpadových vôd a dlhodobú prevádzku bez porúch. HT systém je určený do kúpeľní, kuchýň, WC, prádelní a technických miestností a ponúka široký výber rúrok, tvaroviek aj špeciálnych prvkov.
