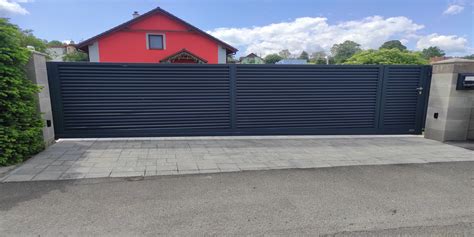

Inštalácia elektrickej posuvnej brány je náročnejšia úloha, ktorá si vyžaduje dôkladné plánovanie a porozumenie elektrickým schémam. Tento článok poskytuje komplexný pohľad na rozvod elektrickej posuvnej brány, od prípravy až po revíziu, pričom sa opiera o dostupné informácie a praktické rady. Samonosné posuvné brány sú dnes synonymom pohodlia a bezstarostnosti.
Najčastejšie sa využívajú na rodinných domoch, firemných areáloch či moderných bytových komplexoch, kde je prioritou komfort, dlhá životnosť a minimum starostlivosti. Ich najväčšou prednosťou je, že sa pohybujú bez kontaktu so zemou. Vjazdová brána nie je len praktickým prvkom, ale aj výraznou súčasťou exteriéru vášho domu. Automatizácia posuvnej brány je dnes takmer nevyhnutnosťou pre zlepšenie komfortu a bezpečnosti.

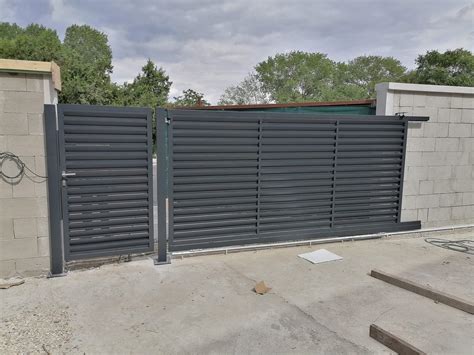

Typy Posuvných Brán a Prečo Zvoliť Samonosnú?
Nie je brána ako brána. Posuvné brány sa vyrábajú v dvoch základných konštrukciách. Samonosná (voľne visiaca) brána nepotrebuje vodiacu koľaj v zemi, je uchytená na konzole a "visí" vo vzduchu. Samonosná brána nemá v prejazde koľajničku, čo uľahčuje prejazd. Je ideálna do prostredia, kde by sneh, lístie alebo štrk mohli blokovať pohyb po koľajnici.
Naopak, klasická koľajnicová brána sa opiera o zem, to znamená, že je potrebné pravidelné čistenie koľajnice. Samonosná brána je skvelou voľbou pre tých, ktorí hľadajú bezúdržbové, priestorovo úsporné a moderné riešenie.
Dôkladné Plánovanie je Kľúčové pre Elektroinštaláciu
Pred samotnou inštaláciou brány je nevyhnutné mať projektovú dokumentáciu, ktorá presne určuje trasu káblov a umiestnenie výstupov. Zohľadnite aj budúce potreby, napríklad inštaláciu elektrického zámku alebo majáku. Elektrické rozvody sú životne dôležité pre každú stavbu, zabezpečujú energiu pre všetky zariadenia a systémy.
Príprava Základov a Predpríprava pre Elektrické Rozvody

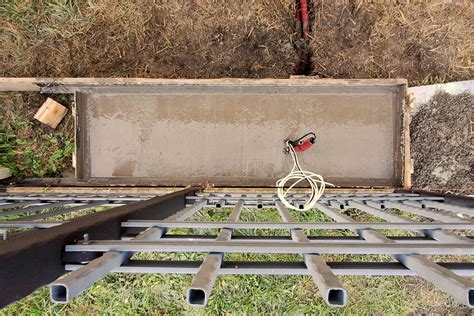

Základným prvkom každej samonosnej posuvnej brány je betónový základ, konkrétnych rozmerov. Základ pre samonosnú posuvnú bránu by mal byť v nezamŕzajúcej hĺbke, čo je na Slovensku minimálne 80 cm. Hĺbka základu by mala byť určená v závislosti od klimatických podmienok v danej oblasti. Všeobecne platí, že betónový základ by mal byť min. 1/3 z dĺžky prejazdu brány a dostatočne vyzretý. Šírka základu by mala byť cca 45 cm, dĺžka závisí od prejazdovej šírky. Ak staviate nové stĺpy pre bránu, nezabudnite na predprípravu pre elektrické pohony. Potiahnite chráničky na káble k pohonom už počas stavby stĺpov. Pokiaľ bránu zatvárate z vnútornej strany (za stĺpiky) je potrebné k šírke stavebného otvoru pripočítať +20cm.
V nasledujúcej tabuľke nájdete orientačné príklady presahov brány k jednotlivým prejazdovým šírkam. Dĺžka samotného presahu záleží aj od materiálu rámu a váhy výplne.
| Stavebná šírka | Presahy (trojuholník) | Presahy (vedenie brány) | Celková dĺžka brány |
|---|---|---|---|
| 3 m | 1,3 m | 0,2 m | 4,5 m |
| 4 m | 1,6 m | 0,2 m | 5,8 m |
| 4,5 m | 1,8 m | 0,2 m | 6,5 m |
| 5 m | 2 m | 0,2 m | 7,2 m |
Ak si nie ste istí dĺžkou presahu, je vhodné kontaktovať odborníka. Pri samonosnej bráne sa odporúča zrovnať terén, kde jazdí brána, do roviny. Ak to nie je možné, upravte konštrukciu brány alebo použite nastaviteľnú odporovú brzdu.
Automatizácia Brány: Výber Pohonu a Elektrické Rozvody
Moderné posuvné brány sa štandardne vyrábajú s možnosťou automatizácie. Montáž pohonu na posuvnú bránu je jedným z najdôležitejších krokov, ktorý vám zabezpečí pohodlie a bezpečnosť. Pohon by mal byť napájaný prostredníctvom chránených elektrických káblov.
Výber Správneho Pohonu
Výber pohonu závisí od typu brány (krídlová alebo posuvná) a jej hmotnosti. Pri výbere pohonu si všímajte hmotnosť a dĺžku brány (výkon motora), intenzitu používania (domáce vs. komerčné využitie), možnosť manuálneho otvorenia pri výpadku prúdu a kompatibilitu s aplikáciami (otváranie cez mobil, prepojenie so smart domácnosťou). Pohon si vyberajte kvalitný, nie ten najlacnejší, pretože servis vie byť poriadne mastný. Kvalitná a spoľahlivá brána je dlhodobá investícia, ktorá sa vám vráti v komforte, bezpečnosti a estetickom dojme vašej nehnuteľnosti.
Mechanická Inštalácia Pred Zapojením Elektriny

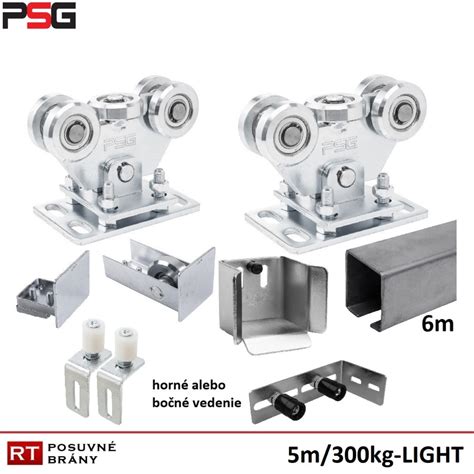

Na pripravený základ si usadíme nosné vozíky, a to tak, že prvý dáme cca 17 cm od kraja múrika a druhý na koniec presahu brány. Najlepšie je nasunúť vozíky do C-profilu a celú bránu primerať k stavebnému otvoru a rozdeliť vozíky na požadovaný rozmer. Označíme stredy drážok na kotviacich platničkách. Po označení dáme vozíky preč a odvŕtame diery priemer min. 16 mm, do hĺbky min. 20 cm. Dôkladne vyčistíme diery. Používame závitové tyče o priemere minimálne 14 mm.
Pripravíme si chemickú kotvu, ktorou vyplníme odvŕtané diery, priložíme späť kotviacu platničku a vtlačíme závitové tyče. Po vytvrdnutí chemickej kotvy (vytvrdnutie chemickej kotvy záleží od vonkajšej teploty) dáme preč kotviacu platničku a prebytočnú chemickú kotvu odstránime. Na koniec nasadíme vrchnú časť vozíka na kotviacu platničku a bránu nasunieme do ukotvených vozíkoch. Brána musí mať hladký chod, nesmie sa zasekávať o vnútro C-profilu. Ak sa tak deje, povolíme kotviace skrutky platničiek a zrovnáme vozíky do jednej línie. Po správnom nastavení brány utiahneme kotviace skrutky. Vozíky s výkyvom a reguláciou zabezpečujú rovnomerné zaťaženie ložísk, čo predlžuje životnosť pohonu. Vozíky a vnútrajšok C-profilu nie je potrebné mazať mazivom. Odskok od zeme závisí od výšky vozíkov a C-profilu.
Montáž Horného Vedenia a Dorazov
Po usadení brány je potrebné namontovať horné vedenie a dorazy. Horné vedenie stabilizuje bránu vo vertikálnej polohe. Na výber máme buď horné vedenie alebo horné bočné vedenie. Horné vedenie je uchytené nad bránou na múriku, stĺpiku a používa sa vtedy, keď samotná výplň nepresahuje cez vrch rámu brány. Horné bočné vedenie sa používa, keď samotná výplň je vyššia ako rám brány. V tomto prípade je potrebné navariť po celej dĺžke rámu brány tzv. U-profil, do ktorého sa dáva vodiace koliesko. Tak isto je potrebné usadiť stĺpik z vnútornej strany, na ktorý sa uchytí držiak s vodiacim kolieskom.
Spodný doraz brány určuje koncovú polohu pri zatvorenej bráne. Môže sa uchytiť držiakom priamo o múrik plotu, alebo o stĺpik ukotvený v betónovom základe. Tak isto odľahčuje bránu v zatvorenej polohe. Horný doraz brány stabilizuje hornú časť brány. Ukotvenie ozubeného hrebeňa sa ukotvuje nad C-profil, respektíve na profil, ktorý je priamo nad C-profilom. Odbrzdite pohony a manuálne vyskúšajte otváranie a zatváranie brány.
Podrobný Návod na Elektroinštaláciu Pohonu a Riadiacej Jednotky
V tomto článku vám poskytneme podrobný návod, ako si pohon na posuvnú bránu nainštalovať svojpomocne.
Upevnenie Pohonu
Podľa montážnej tabuľky upevnite montážne konzoly na krídlo brány a plotový stĺpik. Pri drevených krídlach použite drevoskrutky, pri pevných konštrukciách chemickú kotvu a závitové tyče. Po vytvrdnutí chemickej kotvy dotiahnite matice a upevnite pohon na konzoly. Miesta styku pohonu a konzol premažte. Pohon sa osadzuje pomocou kotviacich prvkov priamo do betónu.
Zapojenie Pohonu
Odmontujte kryt na zapojenie elektromotora na pohone, prevlečte kábel a napojte pohon podľa manuálu.

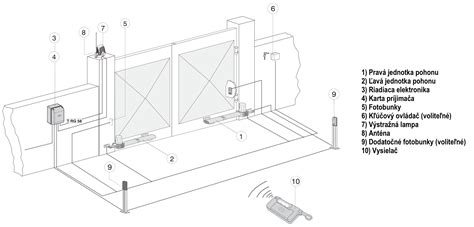

Inštalácia Signalizačného Majáku a Antény
Pripravte si signalizačný maják so zabudovanou anténou. Na napojenie majáku použite koaxiálny kábel a pletený kábel 2x1.
Zapojenie Riadiacej Jednotky
Demontujte predný kryt riadiacej jednotky a vyvŕtajte otvory na zadnej strane pre káble. Upevnite riadiacu jednotku na stenu a pozapájajte všetky káble (pohony, maják, anténa) podľa manuálu. Prívod elektriny do riadiacej jednotky zapojte ako posledný, pričom majte vypnutý hlavný istič. Riadiaca jednotka má hlavnú poistku, ktorú nechajte vysunutú počas zapájania.
Programovanie a Finálne Testovanie
Nastavenie Pohonu
Po zapojení elektriny nastavte pohony podľa manuálu. Každý pohon má svoje špecifické inštalačné požiadavky. Detailne si preštudujte návod na použitie.
Testovanie Funkčnosti Brány
Spustite test na riadiacej jednotke, aby sa brána otvorila a zatvorila. Ak test prebehne v poriadku, prejdite k nastaveniu diaľkových ovládačov.
Nastavenie Diaľkových Ovládačov
Vyberte poistku a vložte prijímač diaľkových ovládačov. Hlavnú poistku riadiacej jednotky zasuňte späť a krok po kroku nastavte jednotlivé tlačidlá na diaľkových ovládačoch.
Finálna Kontrola
Vyskúšajte, či všetko funguje správne. Krídla brány by sa mali otvárať a zatvárať, maják by mal blikať počas cyklu.
Bezpečnosť a Revízia: Neoddeliteľná Súčasť Prevádzky
Okrem pohonu a riadiacej jednotky je dôležité myslieť na bezpečnostné prvky, ako sú fotobunky a maják. Fotobunky zabránia zatvoreniu brány, ak sa v jej dráhe nachádza prekážka. Moderné brány by mali obsahovať bezpečnostné fotobunky, maják na upozornenie pri pohybe brány, funkciu automatického zastavenia pri prekážke, uzamykanie, ak ide o manuálny systém, a možnosť pripojenia k kamerovému systému.
Po inštalácii je potrebná revízia elektrického zariadenia revíznym technikom, ktorý vykoná prehliadku a kontrolné merania. K revízii sa vystaví revízna správa, ktorá potvrdí bezpečnosť prevádzky. Uistite sa, že všetky elektrické pripojenia sú izolované a chránené pred poveternostnými vplyvmi.
Prevádzka a Údržba Samonosnej Brány
Údržba a Mazanie
Hliník nehrdzavie, nenatiera sa, nepotrebuje sa mazať ako oceľové varianty. V praxi to znamená, že si raz ročne pozriete, či pohon funguje v poriadku, utriete čo treba, a je to vybavené. Pravidelné servisné prehliadky sú odporúčané najmä pri bránach s elektrickým pohonom. Ak sa vám do toho nechce, netreba sa ničoho báť - ročné náklady sú minimálne. V praxi ide o 20 - 50 € ročne, ak sa niečo drobne nastaví alebo prečistí. Ak ide o klasickú verziu po koľajnici, vyčistite ju, aby sa nespomalil chod.
Cena a Investícia
Cena posuvnej brány závisí od typu konštrukcie (samonosná/koľajová), dĺžky a výšky brány, materiálu a povrchovej úpravy, typu automatizácie a príslušenstva. Brána s pohonom sa zvyčajne začína na 3 500 €, montáž stojí od 400 €, a ak potrebujete aj základy, rátajte s individuálnou kalkuláciou. Komponenty nad rámec sady, ako sú hákový zámok, vrchný doraz a druhý pár spodného dorazu a nájazdu, sa často dokupujú. Brána, ktorá funguje, nie je výdavok. Je to investícia do pokoja.
