Profesionálne rozvádzače s kapacitou 72 modulov predstavujú robustné a elegantné riešenia pre rôzne typy inštalácií. Tieto rozvodnice, oproti bežným skrinkám, sú dvojnásobne široké, s 24 modulmi na jeden rad namiesto štandardných 12. Vďaka šírke 24 modulov na jeden rad poskytuje kapacitu 72 modulov už pri troch radoch. To umožňuje inštalovať veľa prístrojov bez toho, aby ste museli mať na stene vysokú a nevzhľadnú "vežu". Takéto riešenie zabezpečuje prehľadnosť a dostatočný priestor pre všetky komponenty.
Zapustené 72-modulové rozvádzače: Eaton BF-U-3/72-C
Rozvodnica Eaton BF-U-3/72-C kombinuje eleganciu zapustenej montáže s obrovskou kapacitou profesionálnych skríň. Zapustená verzia BF-U je ideálna pre novostavby, kde je požiadavka na estetiku, keďže skriňa nevyčnieva do priestoru.
Kľúčové parametre
- Kapacita: 72 modulov (3x24)
- Montáž: Pod omietku (zapustená)
- Materiál: Oceľový plech (biela RAL 9016)
- Rozmery výklenku: 570 x 560 x 127 mm (VxŠxH)
- Krytie: IP30 (vhodné do interiéru)
Použitie a aplikácie
Zapustená verzia BF-U je ideálna pre novostavby. Typické aplikácie sú:
- Rodinné domy: Hlavný domový rozvádzač, kde je požiadavka na estetiku (skriňa nevyčnieva do priestoru) a veľkú kapacitu.
- Kancelárie: Chodbové rozvádzače, ktoré musia splynúť s interiérom.
- Inteligentné systémy: Šírka 24 modulov umožňuje umiestniť dlhé PLC automaty a zdroje na jednu lištu.
Konštrukcia a výhody
- Šírka 24 modulov: Poskytuje lepší prehľad a jednoduchšie prepojenie medzi prístrojmi v jednom rade.
- Hĺbka 127 mm: Dostatočný priestor vo výklenku pre pohodlné uloženie káblov za DIN lištami.

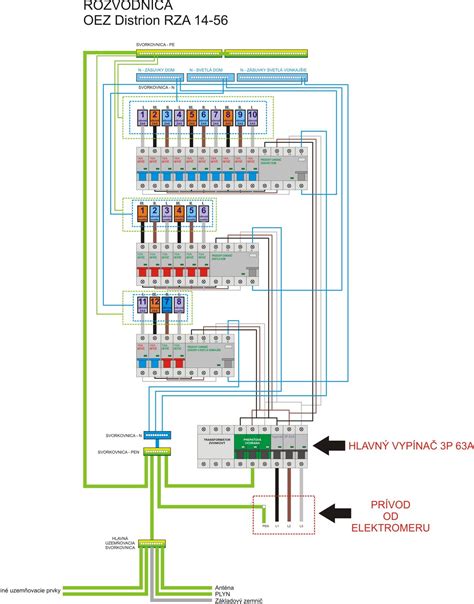

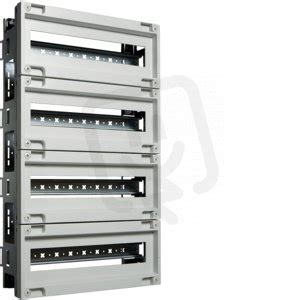

- Vyberateľný rám: Vnútornú konštrukciu (šasi) je možné vybrať, osadiť ističmi a zapojiť na stole, a potom vložiť do zamurovanej vane.
- Plechové dvere: Pevné, odolné a magnetické (možnosť umiestniť popisky).
Technické špecifikácie (Eaton BF-U-3/72-C)
| Parameter | Hodnota |
|---|---|
| Značka | Eaton |
| Model | BF-U-3/72-C (283048) |
| Počet radov | 3 |
| Modulov na rad | 24 (Celkom 72) |
| Montáž | Pod omietku (do muriva) |
| Krytie | IP30 |
| Rozmery výklenku (VxŠxH) | 570 x 560 x 127 mm |
Časté otázky
- Je vhodná do sadrokartónu? Tento model (BF-U) je určený do muriva. Pre duté steny (sadrokartón) existuje montážna sada (BFZ-HWS), ktorou sa dá táto skriňa prispôsobiť, ale primárne je konštruovaná na zamurovanie.
- Aký veľký otvor mám pripraviť? Odporúčaný otvor je cca 570 x 560 x 127 mm. Vždy je lepšie mať skriňu fyzicky na stavbe pred sekaním/murovaním, aby ste si rozmery overili.
- Obsahuje svorkovnice? Áno, súčasťou balenia sú N a PE svorkovnice (skrutkové), dimenzované pre kapacitu rozvádzača.
- Dajú sa dvere otočiť? Áno, pánty dverí umožňujú montáž s otváraním doľava alebo doprava.
Nástenné 72-modulové rozvádzače: Eaton BF-O-3/72-C
Rozvodnica Eaton BF-O-3/72-C je profesionálne riešenie pre náročné inštalácie. Je celokovová, robustná a montuje sa na povrch steny. Oproti bežným skrinkám je dvojnásobne široká (24 modulov na rad namiesto 12), vďaka tomu poskytuje kapacitu 72 modulov v kompaktnej výške troch radov.
Kľúčové parametre
- Kapacita: 72 modulov (3x24)
- Montáž: Na omietku (nástenná)
- Materiál: Oceľový plech (biela RAL 9016)
- Rozmery: 600 x 543 x 140 mm
- Krytie: IP30 (vhodné do interiéru)
Použitie a aplikácie
Rozvodnice BF sú určené pre komerčný a rezidenčný sektor. Typické aplikácie zahŕňajú:
- Inteligentné domy: Šírka 24 modulov je ideálna pre umiestnenie dlhých riadiacich jednotiek (PLC, Loxone) a zdrojov vedľa seba.
- Komerčné priestory: Kancelárie alebo obchody, kde je potrebná prehľadnosť a robustnosť.
- Rekonštrukcie: Kde nie je možné sekať do steny veľký otvor pre zapustenú skriňu.
Konštrukcia a výhody
- Celokovové telo: Zvyšuje požiarnu odolnosť a mechanickú pevnosť (IK07).
- Veľkorysý priestor: Vzdialenosť medzi DIN lištami je 150 mm, čo uľahčuje zapájanie a organizáciu vodičov.
- Vyberateľný rám: Vnútorný rám s lištami sa dá vybrať pre montáž na stole.
- Kompletná výbava: Balenie obsahuje skriňu, dvere, DIN lišty, krycie dosky a svorkovnice N/PE.
Spravujeme elektrické rozvody svojpomocne - Part 2 Ističe, Prúdové chrániče, Vodiče
Technické špecifikácie (Eaton BF-O-3/72-C)
| Parameter | Hodnota |
|---|---|
| Značka | Eaton |
| Model | BF-O-3/72-C (283031) |
| Počet radov | 3 |
| Modulov na rad | 24 (Celkom 72) |
| Montáž | Na omietku (povrchová) |
| Krytie | IP30 |
| Rozmery (VxŠxH) | 600 x 543 x 140 mm |
Časté otázky
- Má skriňa zadnú stenu? Áno, pri nástennej verzii (BF-O) je skriňa uzavretá zo všetkých strán plechovým krytom, vrátane zadnej steny.
- Obsahuje zámok? Štandardne sa dodáva s otočným uzáverom. Vložku so zámkom (pre kľúč) je možné dokúpiť ako príslušenstvo.
- Aké svorkovnice sú v cene? Súčasťou balenia sú skrutkové svorkovnice pre N a PE vodiče s dostatočným počtom miest pre bežné zapojenie.
- Dajú sa dvere otočiť? Áno, smer otvárania dverí je možné zmeniť (ľavé/pravé).
Všeobecné vlastnosti a príslušenstvo rozvádzačov
K dispozícii sú zápustné rozvodnice do murovaných stien KVM a sadrokartónových stien KVH s 1- až 4-radovým dizajnom. Rám a dvere sú spravidla vyrobené z oceľového plechu potiahnutého farbou. Rozvodnice pre murované steny (BK073.) alebo do sadrokartónové steny (BK074.) môžu mať rám a dvere vyrobené z oceľového plechu potiahnutého farbou, pričom dvere môžu obsahovať výrezy pre priepustnosť WiFi signálu.
Štandardná dodávka rozvodníc Amparo, ktoré sú určené pre murované alebo sadrokartónové steny, obsahuje:
- Rám s dverami
- Montážnu vaňu
- Montážne lišty
- Plastový kryt
- Manuál
- Montážne príslušenstvo
- Materiál pre montáž do murovanej alebo sadrokartónovej steny
- Piktogramy
- Svorkovnice pre N a PE
Pre špecifické potreby sú k dispozícii aj verzie s nízkym rámom (cca.) a s multimediálnymi prvkami. Tieto môžu byť vybavené jednou alebo dvomi montážnymi lištami 12+2TE, vo vrchnej časti. Multimediálne rozvádzače často obsahujú perforovaný montážny panel pre aktívne a pasívne multimediálne prvky, ako aj držiak zariadení a dvojitú zásuvku.
