Trojcestný Ventil v Kotloch a Vykurovacích Systémoch: Funkcia, Typy a Použitie

Trojcestný ventil, často označovaný aj ako trojcestný zmiešavač, predstavuje kľúčový komponent v moderných vykurovacích a klimatizačných systémoch (HVAC). Jeho primárnou úlohou je efektívna regulácia objemových prietokov médií, ako sú voda, olej alebo plyn, medzi tromi pripojovacími portami. Inštaluje sa do vykurovacieho systému, aby bolo možné regulovať objemové prietoky. Spadajú sem napríklad stanovená prívodná teplota, ale aj regulácia teploty spiatočky. Ventil sa preto dá príslušne nastaviť, aby voliteľne otváral alebo zatváral. Okrem opisovaného trojcestného ventilu možno do vykurovacích okruhov inštalovať aj dvojcestné ventily. Hoci úloha zostáva rovnaká a ventil bude následne vždy regulovať objemový prietok, konštrukcia sa môže líšiť. Správna inštalácia a nastavenie tohto prvku sú nevyhnutné pre zaistenie bezpečnosti, efektivity a bezchybnej prevádzky celého vykurovacieho okruhu.

Prečo sú v praxi potrebné trojcestné ventily?

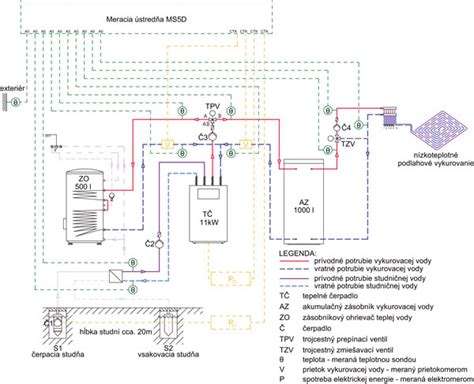

Vo vykurovacom systéme musia všetky komponenty navzájom perfektne reagovať, aby jednak zaručovali bezpečnosť a efektivitu, ako aj bezchybnú prevádzku. Trojcestný ventil sa stará o potrebné zníženie prívodnej teploty. V praxi je takýto ventil potrebný napríklad ako zmiešavač v prípade, keď sa tradičný plynový vykurovací systém používa spolu s podlahovým vykurovaním. V takomto prípade dochádza k tomu, že vykurovacie médium s nižšou teplotou z vratného potrubia sa zmiešava s médiom s vyššou teplotou. Okrem toho umožňuje postup prostredníctvom jednotlivých ciest aj to, aby sa napájanie teplou vodou mohlo vykonávať separátne od vykurovania bytu alebo domu. Zároveň je však možné aj paralelné využívanie. Takéto využívanie potom umožní, aby sa mohlo vykurovať permanentne, namiesto toho, aby sa musela stanoviť priorita medzi ohrevom teplej vody a vykurovaním.

Konštrukcia a typy ovládania

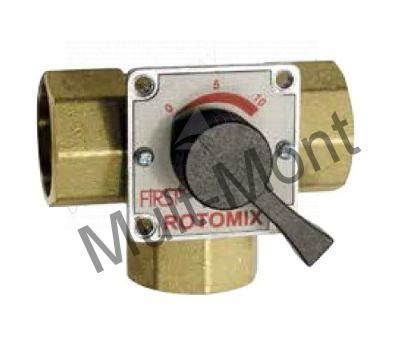

Zariadenie má zvyčajne tvar písmena T a jeho konštrukcia zahŕňa teleso (z mosadze, bronzu alebo ocele) a uzamykací mechanizmus (guľa alebo vreteno). Podľa spôsobu ovládania rozlišujeme:

• Trojcestný ventil s termostatom

  Vybavený hlavou s teplotným senzorom naplnenou teplocitlivou kvapalinou. S rastúcou teplotou sa kvapalina rozpína, vyvíja tlak na tyč a otvára prívod studenej vody. Je ideálny pre systémy, kde je potrebné udržiavať stálu teplotu automaticky.

• Trojcestný ventil so servopohonom

  Servopohon umožňuje diaľkové ovládanie a automatizáciu. Zónové alebo prepínacie ventily s tromi cestami sa prevádzkujú pomocou 230 V motora. Tento zabezpečuje, aby sa ventil otvoril, a tým dosiahol prevádzkový stav „OTV“. Ak sa napätie z ventilu odstráni, ventil sa znovu zatvorí a dosiahne tým naopak prevádzkový stav „ZATV“. Ovládanie sa v praxi realizuje cez reléový kontakt v riadiacom systéme. Ak sa ventil nachádza v polohe „OTV“, môže dôjsť k prechodu z cesty A na AB. Tento ventil však možno alternatívne obsluhovať aj prostredníctvom servomotora s pohonom 230 V. Ovládacie napätie variuje medzi nulou a desiatimi voltami a príslušne prestavuje ventil tak, ako to vyžaduje vykurovací okruh. Výhodou pri tom je, že neexistujú striktné obmedzenia medzi jednotlivými cestami a s tým spojenými prevádzkovými stavmi, pretože ventil sa dá regulovať postupne. Spravidla sa trojcestný ventil, ktorý je ovládaný servomotorom, používa len pri zmiešavačoch pre vykurovací okruh. Elektricky prevádzkované regulačné ventily sa z dôvodu nízkych teplotných zaťažení inštalujú väčšinou vo vratnom potrubí vykurovacieho systému.

Hlavné funkcie trojcestného ventilu

Hlavné funkcie ventilu sú definované jeho schopnosťou regulovať objemové prietoky. Spadajú sem napríklad stanovená prívodná teplota, ale aj regulácia teploty spiatočky. Ventil sa preto dá príslušne nastaviť, aby voliteľne otváral alebo zatváral.

• Miešanie: Spájanie dvoch prúdov média s rôznymi teplotami na dosiahnutie požadovanej výstupnej teploty. Zmiešavacie ventily zohrávajú kľúčovú úlohu v systémoch ústredného kúrenia, pretože zabezpečujú efektívnu reguláciu teploty vykurovacieho média. Ich základnou funkciou je miešanie dvoch prúdov média, napríklad horúcej vody z kotla a chladnejšej vratnej vody zo systému, s cieľom dosiahnuť optimálnu teplotu, ktorá bude distribuovaná do radiátorov alebo iných prvkov vykurovacieho systému.
• Distribúcia (Rozdeľovanie): Rozdelenie jedného vstupného prúdu na dva samostatné výstupy.
• Regulácia prietoku: Možnosť postupného otvárania alebo zatvárania ciest.

Tu je prehľad klasifikácie trojcestných ventilov podľa ich funkcie a použitia:

• Miešací typ: Charakterizovaný dvoma vstupmi a jedným výstupom. Používa sa napríklad pre podlahové kúrenie a zmiešavacie jednotky.
• Rozdeľovací typ: Má jeden vstup a dva výstupy. Je vhodný na prerozdelenie tepla do viacerých miestností.

Inštalácia a technické parametre

Pri inštalácii je kľúčové dodržať smer prúdenia vyznačený šípkami na tele ventilu. Pre bezproblémovú prevádzku sa odporúča:

1. Inštalovať filter na zachytávanie nečistôt pred ventil.
2. Zabezpečiť prístupnosť pre údržbu a servis.
3. Správne dimenzovať ventil podľa menovitého priemeru (DN) a šírky pásma (kapacity).

Upozornenie: Vždy konzultujte výber s odborníkom. Nesprávne dimenzovaný ventil vedie k zvýšenému tlaku, vyššiemu zaťaženiu systému a predčasnému opotrebovaniu komponentov. Pri montáži trojcestného ventilu je dôležité dôsledne dodržiavať odporúčania výrobcu týkajúce sa inštalácie. Najprv je potrebné umiestniť ventil na správne miesto v inštalácii podľa smeru prietoku média uvedeného na telese ventilu. Pri trojcestnom ventile je dôležité vybrať miesto, ktoré umožní efektívne zmiešavanie alebo rozdeľovanie prúdov.

Trojcestný ventil vs. Štvorcestný ventil

Dnešný príspevok sa zaoberá rozdielmi medzi trojcestným a štvorcestným ventilom. Zmiešavacie ventily zohrávajú kľúčovú úlohu v systémoch ústredného kúrenia, pretože zabezpečujú efektívnu reguláciu teploty vykurovacieho média. Ich základnou funkciou je miešanie dvoch prúdov média, napríklad horúcej vody z kotla a chladnejšej vratnej vody zo systému, s cieľom dosiahnuť optimálnu teplotu, ktorá bude distribuovaná do radiátorov alebo iných prvkov vykurovacieho systému. Zmiešavacie ventily pomáhajú udržiavať stabilné pracovné podmienky systému ústredného kúrenia, čo je obzvlášť dôležité pre zabezpečenie tepelného komfortu v miestnostiach a ochranu kotla pred prehriatím alebo príliš nízkou teplotou vratnej vody, ktorá môže viesť ku korózii.

Zmiešavacie ventily umožňujú presnú reguláciu prietoku vykurovacieho média, čo umožňuje flexibilné prispôsobenie práce systému aktuálnym potrebám budovy. Vďaka nim je možné optimálne spravovať energiu, minimalizovať tepelné straty a predĺžiť životnosť celej vykurovacej inštalácie. Výsledkom je, že systémy ústredného kúrenia vybavené zmiešavacími ventilmi pracujú efektívnejšie a sú menej náchylné na poruchy, čo sa premieta do nižších prevádzkových nákladov a vyššieho komfortu používateľov.

Rozdiely medzi týmito dvoma typmi ventilov sú významné, najmä pokiaľ ide o ich konštrukciu, princíp fungovania a spôsob ovládania. Ich použitie závisí od toho, čo konkrétne chceme dosiahnuť a aký typ zmiešavania vody potrebujeme.

Trojcestný ventil

Trojcestný ventil je zariadenie s tromi portami pre prietok a funguje hlavne na princípe zmiešavania dvoch prúdov média (horúceho a chladnejšieho) alebo rozdeľovania jedného prúdu na dva rôzne okruhy. V praxi to znamená, že tento ventil môže plniť funkciu zmiešavania aj rozdeľovania, v závislosti od potrieb vykurovacieho systému, avšak nemôže vykonávať obe funkcie súčasne.

Štvorcestný ventil

Štvorcestný ventil má štyri porty pre prietok. Toto zariadenie môže súčasne rozdeľovať aj spájať prúdy média. Umožňuje tým ešte pokročilejšiu reguláciu teploty, čo je obzvlášť užitočné v zložitejších inštaláciách ústredného kúrenia. Princíp fungovania štvorcestných ventilov umožňuje lepšie vyváženie teploty medzi okruhom prívodu a vratným okruhom, čo môže výrazne zlepšiť energetickú účinnosť systému. Pokiaľ ide o ovládanie, trojcestné aj štvorcestné ventily môžu byť vybavené servopohonmi, ktoré umožňujú automatickú kontrolu ich práce.

Porovnanie výhod a nevýhod

Voľba medzi trojcestným a štvorcestným ventilom v inštaláciách ústredného kúrenia závisí od špecifík systému a očakávaní používateľa. Tu je stručné porovnanie ich výhod a nevýhod:

Trojcestný ventil: Výhody a Nevýhody

• Výhody:
  • Jednoduchá konštrukcia, čo uľahčuje jeho inštaláciu a údržbu.
  • Univerzálnosť pre jednoduchšie systémy.
• Nevýhody:
  • Obmedzená regulácia (neumožňuje súčasné zmiešavanie a rozdeľovanie prúdov).
  • Nižšia presnosť v zložitejších inštaláciách.

Štvorcestný ventil: Výhody a Nevýhody

• Výhody:
  • Pokročilá regulácia (umožňuje súčasné zmiešavanie a rozdeľovanie prúdov).
  • Lepšia ochrana kotla (pred nízkou teplotou vratnej vody, predlžuje životnosť zariadenia).
  • Zvýšená energetická účinnosť.
• Nevýhody:
  • Zložitejšia konštrukcia (inštalácia a údržba môžu byť náročnejšie).
  • Vyššia cena.

Kedy zvoliť trojcestný a kedy štvorcestný ventil?

Rozhodnutie, či použiť trojcestný alebo štvorcestný ventil, by malo byť podmienené špecifikami konkrétnej inštalácie ústredného kúrenia a požiadavkami na reguláciu teploty. To si určite vyžaduje znalosť projektu, prehľad o stavbe vykurovacích systémov v budovách a konzultáciu s odborníkom.

• Trojcestný ventil je často vyberaný v jednoduchších systémoch, kde je kľúčová možnosť zmiešavania alebo rozdeľovania prúdov média. Osvädčuje sa v inštaláciách, ktoré nevyžadujú súčasnú reguláciu prívodu a spätného okruhu, ako sú napríklad systémy podlahového vykurovania alebo jednoduché radiátorové systémy.

  • Pre podporu radiátorov v systémoch ústredného kúrenia je lepšou voľbou trojcestný ventil. Tento typ ventilu je ideálny pre jednoduchšie inštalácie, kde je dôležité zmiešať horúce médium z kotla s chladnejším návratom, aby sa dosiahla požadovaná teplota v okruhu kúrenia. Trojcestný ventil umožňuje flexibilné riadenie teploty prívodu do radiátorov, čo pomáha udržať tepelný komfort v miestnostiach. Vďaka svojej jednoduchosti a nižším nákladom je trojcestný ventil vhodnejší pre bežné radiátorové systémy, kde nie je potrebná pokročilá regulácia teploty návratu.
  • V systémoch podlahového vykurovania je najlepšou voľbou trojcestný ventil. Tento typ ventilu - známy aj ako zmiešavací ventil pre podlahové kúrenie - účinne znižuje teplotu média pred tým, než vstúpi do vykurovacích okruhov. Ak teda stojíte pred rozhodnutím: zmiešavací ventil trojcestný alebo štvorcestný pre podlahové vykurovanie, vyberte trojcestný ventil. Je dostatočne efektívny na zabezpečenie správnej teploty prívodu, čo je kľúčové pre udržanie tepelného komfortu a ochranu podlahy pred prehriatím.

• Na druhej strane, štvorcestný ventil sa používa v pokročilejších inštaláciách ústredného kúrenia, kde je dôležité presné riadenie teploty prívodu aj návratu. Pre kotly na tuhé palivo je najlepšou voľbou štvorcestný ventil. Tieto ventily chránia kotly pred nízkoteplotnou koróziou zvýšením teploty vratného média. Vďaka pokročilej regulácii teploty prívodu a návratu štvorcestný ventil účinne stabilizuje podmienky prevádzky kotla, čo predlžuje jeho životnosť. Tým sa tiež predchádza kondenzácii, ktorá by mohla viesť k poškodeniu a korózii vnútorných povrchov kotla.

Cena a odporúčania pri výbere

Na trhu sú dostupné takéto zmiešavače v rôznych vyhotoveniach. Spravidla by ste pri kúpe nového zmiešavača mali počítať s cenou približne od 90 do 150 eur. Ideálne je, ak to pred nákupom môžete konzultovať s vaším inštalatérom, prípadne mu priamo povedzte, aby kúpil zmiešavač zodpovedajúci vykurovaciemu systému. Do úvahy treba brať okrem iného výkon servomotora, ako aj veľkosť ventilu. Trojcestný ventil prispieva ako neviditeľný konštrukčný prvok k tomu, aby všetky komponenty vo vykurovacom systéme boli navzájom dobre zosúladené. Aby ste sa pri nákupe vyhli chybám, je nevyhnutné odborné posúdenie inštalatérom.
