Zhotovenie a debnenie základových pätiek a iných typov základov

Základy sú kľúčovou súčasťou každej stavby, zabezpečujúce jej stabilitu a rovnomerné prenášanie zaťaženia na zem. Ich správne zhotovenie je nevyhnutné pre dlhú životnosť a bezproblémové fungovanie celého objektu. Dôležitým aspektom pri realizácii základov je debnenie, pomocná konštrukcia, do ktorej sa zalieva čerstvý betón. Existujú rôzne typy základových konštrukcií a rovnako aj rôzne metódy debnenia, ktoré sa prispôsobujú špecifickým požiadavkám projektu a podmienkam staveniska.

Typy základových konštrukcií

Výber medzi základovou doskou a základovými pásmi závisí od geologických pomerov, od tvaru terénu a od toho, či je dom podpivničený. Druh zeminy a jej nosnosť majú vplyv na veľkosť základov a hĺbku spodnej vody. Jej pôsobenie na základy ovplyvňuje spôsob zakladania. Správne urobené základy domu rovnomerne prenášajú celkové zaťaženie domu na zem.

Základové pätky

Základové pätky sú na rozdiel od základovej dosky, ktorá je monolitická základová konštrukcia, súbor menších, jednotlivých základov zhotovených na presne určených miestach. Pod týmto pojmom rozumieme základový systém, ktorý pozostáva z niekoľkých rovnakých prvkov, ktoré prenášajú zaťaženie stavby na zem. Základové pätky sa zvyčajne vyrábajú zo železobetónu. V porovnaní so základovou doskou a základovými pásmi siahajú hlbšie do zeme. Rozdiel oproti základovej doske a základovým pásom je v tom, že základové pätky neprenášajú zaťaženie žiadneho lineárneho konštrukčného prvku, teda stien. Používajú sa najmä na zakladanie bodových prvkov stavby, ako sú stĺpy, schody, komíny a elektrické vedenia. Tieto základy sú určené na prenos zaťaženia z určitých bodov na nosné plochy. V zásade platí pravidlo, že základové pätky nikdy nie sú jediným základovým systémom, pretože by to viedlo k nerovnomernému sadaniu objektu.

Ako väčšina základov, aj základové pätky sa lejú do formy na stavenisku, do vopred pripravenej stavebnej jamy. Dno jamy musí byť dobre pripravené, najmä vyrovnané. Na základovú pätku sa položí stĺp, ktorý je s ňou rôznymi spôsobmi spojený. Toto spojenie môže byť uskutočnené pomocou vertikálnej výstuže a do základu môžu byť inštalované aj oceľové platne. Jedným zo spôsobov je zhotovenie základových pätiek so špeciálnymi vyhĺbeniami, do ktorých sa následne osadia prefabrikované stĺpy.

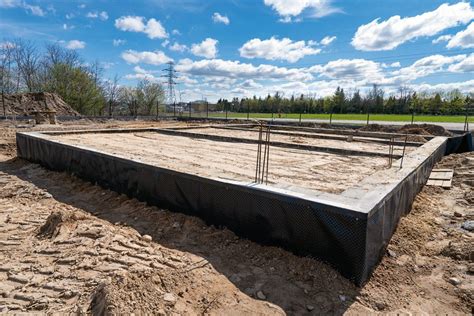

Základové pásy

Základové pásy sú najčastejším využívaným typom zakladania rodinných domov. Dajú sa opísať ako malé steny pod zemou, ktoré prenášajú zaťaženie stavby na zem a tým ju odbremeňujú. Používajú sa pre založenie stenových aj skeletových konštrukčných systémov. Základový pás tvorí súvislý nosník s prierezom, ktorý má tvar obdĺžnikový, stupňovitý alebo rebrový. Základové pásy prenášajú zaťaženie líniových konštrukčných prvkov do zeme, aké je napríklad zaťaženie stien. Ich hlavnou výhodou je, že sú navzájom prepojené, čo zabraňuje nerovnomernému sadaniu stavby.

Šírka základových pásov je daná váhou zaťaženia a únosnosťou zeminy. Líšiť sa bude v prípade jednopodlažného alebo dvojpodlažného domu, ktoré majú rozdielne zaťaženia. Pre rodinné domy je šírka navrhnutá na základovej škáre 500mm až 600mm. V prípade malej únosnosti základovej škáry je potrebné vykonať spevnenie základovej škáry vhodným štrkovým zhutneným podsypom. Pod budúcimi obvodovými múrmi a nosnými priečkami sa v zemi vykopú pásy, ktoré sa vyplnia betónom. Pre lepšiu stabilitu môžu byť vystužené oceľovou konštrukciou.

Základové dosky

Základové dosky sa navrhujú zásadne ako monolitické základové konštrukcie, prevažne zo železobetónu, ale aj z prostého betónu. Ide o tuhé základové konštrukcie, avšak aj veľmi nákladné. Vytvárajú súvislý tuhý plošný základ pod celým pôdorysom stavby. Používajú sa väčšinou na málo únosných pôdach, no kvôli zjednodušeniu práce sa v poslednom čase používajú aj na dobre únosných terénoch. Základová doska sa vďaka svojej hrúbke využíva pri domoch s veľmi zlými neúnosnými zeminami alebo keď sa pod ňou nachádza spodná tlaková voda.

Výhodou základovej dosky je kompletná hydroizolácia a ľahkosť samotného vyhotovenia. Rovnomerne rozkladá tiaž stavby na podklad, zamedzuje posunom stien a eliminuje riziko praskania múrov či narušenia statiky. Základová doska pozostáva z hrubej betónovej vrstvy a z oceľových výstuh, preto je potrebné rátať s väčšou spotrebou betónovej zmesi. Táto betónová vrstva sa vyleje do výkopu celej pôdorysnej plochy domu. Hrúbka základovej dosky je 30 cm. Hĺbka založenia je daná podľa miesta stavby a typu zeminy, od 0,8m do 1,6m pod upravený terén.

Základové nosníky a hlbinné základy (pilóty)

Základové nosníky nie sú najbežnejším spôsobom zakladania, niekedy je však ich použitie nevyhnutné. K ich realizácii sa pristupuje vtedy, keď nie je možná realizácia základových pätiek z dôvodu predpokladaného nerovnomerného sadania stavby alebo z iného dôvodu. Používajú sa napríklad vtedy, keď potrebujeme preniesť zaťaženie stĺpov na zem.

Medzi najviac používané hlbinné základy patria pilóty. Používajú sa spravidla z dvoch dôvodov: ak sú horné vrstvy základovej pôdy neúnosné alebo ak sa pri zakladaní v únosnej pôde chceme vyhnúť veľkým objemom zemných a betonárskych prác (technické alebo ekonomické dôvody). Podľa použitého materiálu môžu byť pilóty drevené, oceľové, betónové, železobetónové a predpäté. V súčasnosti sa najviac využívajú betónové a železobetónové pilóty.

Systémy debnenia pre základy a steny

Stenové debnenie je pomocná konštrukcia, do ktorej sa zalieva čerstvý betón, pričom po jeho odstránení vznikne monolitická konštrukcia. Poznáme tri základné druhy debnenia, a to jednorazové (napríklad tesárske, papierové), špeciálne (napríklad pojazdné, šplhavé) a systémové stenové alebo stropné.

Systémové debnenie

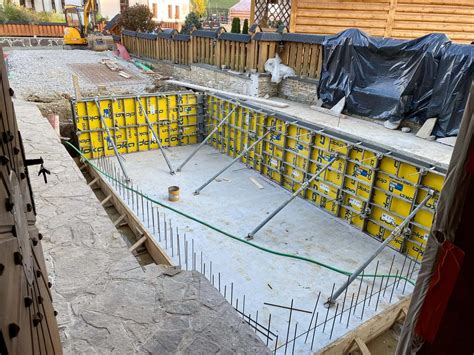

Systémové debnenie sa využíva pri výstavbe monolitických stien, stĺpov, základových pásov a oblúkových stien. Je možné používať ho opakovane. Môže byť jednostranné alebo obojstranné. Ručne manipulovateľné stenové debnenie sa vyrába z hliníka alebo zo špeciálneho plastu. Pokiaľ je vyrobené z ocele, považuje sa za ťažké.

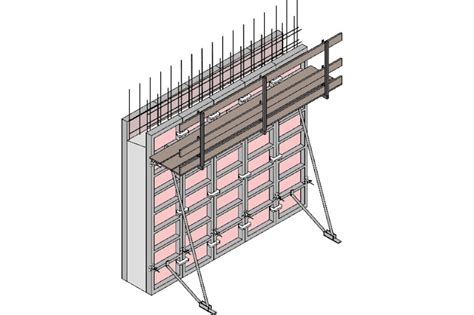

Hlavné komponenty systémového debnenia:

• Forma: Je to časť debnenia, ktorá je v priamom styku s čerstvým betónom. Od jej povrchu závisí výsledný vzhľad a kvalita betónovej konštrukcie.
• Oporný a podperný systém: Zabezpečuje stabilitu celej debniacej konštrukcie.
• Debniace panely: Základné stavebné prvky formy.
• Spínacia/kotviaca tyč: Slúži na zopnutie dvoch oproti stojacich panelov, používa sa v kombinácii s maticami, dištančnou rúrkou a kónusmi.
• Klinový zámok/rýchloupínač: Používa sa na zopnutie dvoch vedľa seba stojacich panelov.
• Nastaviteľný zámok/vyrovnávací upínač: Vyrovnávací prvok, ktorý zopne dva vedľa stojace panely spolu s výdrevou.
• Zrovnávacie/upínacie koľajnice: Používajú sa na spevnenie panelovej zostavy, napríklad pri zmene hrúbky steny alebo nadstavovaní panelov.
• Šikmá vzpera/nastavovacia opora: Slúžia na podporu a stabilizáciu debnenia. Stenové debnenie musí byť vždy zabezpečené šikmými vzperami pri montáži aj demontáži.
• Zámok uzáveru steny: Zabezpečuje jednoduché a rýchle zadebnenie čela (ukončenie) steny.

Proces montáže a demontáže systémového debnenia:

1. Príprava: Pred montážou sa vytýčia jednotlivé body (rohy, uhly, línie) budúcej monolitickej konštrukcie. Montovať a manipulovať s debnením by mali iba osoby s odbornými znalosťami a so školením BOZP. Debniaca plocha panelov sa pred šalovaním ošetrí odformovacím prípravkom, aby sa dielce dali po betonáži jednoducho a bez poškodenia odstrániť a očistiť.
2. Osadenie prvej strany: Najprv sa osadí a zastabilizuje jedna strana debnenia, pričom sa začína od najkomplikovanejších miest, napríklad rohov, a vnútorným debnením. Panely sa spoja príslušnými zámkami a do dier v paneloch sa vložia spínacie tyče s dištančnou rúrkou a kónusmi.
3. Osadenie druhej strany a uzavretie: Následne sa osádza druhá strana debnenia. Vedľa seba stojace panely sa pospájajú klinovými alebo nastaviteľnými zámkami. Debnenie stojace oproti sebe sa zopne prostredníctvom spínacej tyče a matíc. Po celkovom uzatvorení debnenia a dotiahnutí matíc a zámkov je debnenie pripravené na betonáž. V prípade, že sa bude konštrukcia betónovať za pomoci betónovej pumpy alebo bádie, je potrebné debnenie zaistiť aj proti nadvihnutiu.
4. Demontáž: Po zatvrdnutí a dosiahnutí dostatočnej pevnosti betónu sa debnenie môže demontovať, takzvane oddebňovať. Postup pri oddebňovaní je ten istý ako pri odebňovaní, len v opačnom poradí.

Pomocné materiály pri debnení:

• Odformovací olej: Aplikuje sa na debniacu plochu, uľahčuje odstránenie debnenia a znižuje tvorbu pórov na betóne.
• Dištančné krúžky/rúzky: Používajú sa na zabezpečenie krycej vrstvy výstuže pri zvislých konštrukciách a vymedzenie hrúbky steny.
• Zátky do debnenia: Slúžia na uzatvorenie nevyužitých otvorov v debnení.
• Kónusy plastové/vláknocementové: Zlepšujú príložnú plochu dištančnej rúrky a uzatvárajú prestupy.

Stratené debnenie: Moderné riešenie pre základy a steny

Technológia, keď na stavbe netreba debniacu formu vytvárať tradične zo stavebného reziva a po zatvrdnutí betónu zasa odstraňovať, sa nazýva stratené debnenie. Oveľa rýchlejšia a jednoduchšia je práca s betónom, ak tvárnice a dosky tvoriace formu pre betónovú zmes ostanú súčasťou konštrukcie. Okrem toho, že takýto spôsob urýchli a zjednoduší realizáciu betónových konštrukcií, môže ich aj vylepšiť. V závislosti od materiálu debniacej formy napríklad spevniť či izolovať tepelne alebo zvukovo. Stratené debnenie je populárnym stavebným materiálom, ktoré sa bežne používa pri stavbách rôznych druhov múrov a stavieb. Vďaka dutým tvárniciam z betónu sa ľahko skladajú a armujú, čo urýchľuje celý proces.

Materiály a vlastnosti strateného debnenia

Stratené debnenie sa vyrába v rôznych rozmeroch, ktoré sa hodia na rôzne účely, ako stavbu základov, múrov, plotov či pätiek. Bežné rozmery, ktoré môžete na trhu nájsť, zahŕňajú napríklad 500×200×250 mm a 500×400×250 mm. Hmotnosť strateného debnenia závisí od materiálu, z ktorého je vyrobené, a jeho rozmerov. Bežne používané materiály zahŕňajú ľahký betón, ktorý je vďaka svojej nízkej hmotnosti ľahko manipulovateľný.

Alternatívou betónových debniacich tvárnic sú napríklad drevocementové tvárnice a dosky, tvárnice z liaporbetónu, polystyrénu, keramzitu, konope či lisovanej slamy. V úlohe strateného debnenia nie sú novinka ani sklobetónové tvárnice. Nezávisle od použitého druhu materiálu platí, že stratené debnenie tvoriace viacvrstvový múr musí byť dostatočne pevné a bez deformácie musí prežiť zaťaženie vlhkou betónovou zmesou.

Medzi hlavné výhody strateného debnenia patrí jeho pevnosť, odolnosť voči mrazu a požiaru, minimálna nasiakavosť a ekologickosť. Stratené debnenie má vysokú mrazuvzdornosť vďaka svojmu materiálu - vibrolisovanému betónu, čo významne znižuje riziko poškodenia konštrukcie počas zimných období. Minimálna nasiakavosť zaisťuje odolnosť proti vode a zabraňuje prenikaniu vlhkosti. Betónové výrobky sú vyrábané a kontrolované podľa európskych harmonizovaných noriem, ktoré zaisťujú vysokú úroveň požiarnej odolnosti.

Varianty strateného debnenia:

Stratené debnenie je k dispozícii v rôznych farbách a dokonca aj vo verzii s pohľadovými tvárnicami, ktoré už nevyžadujú omietku či obklad. Tieto pohľadové tvárnice sú ideálne, pokiaľ chcete zaistiť estetický vzhľad Vašej stavby bez nutnosti dodatočných úprav.

Využitie strateného debnenia

Stratené debnenie sa dá využiť pri stavbe základov, oporných múrov, plotov, nosných múrov, stropov aj bazénov. Použitie strateného debnenia je vhodné pre mnoho druhov stavieb, ktoré vyžadujú vysokú mrazuvzdornosť, minimálnu nasiakavosť a požiarnu odolnosť.

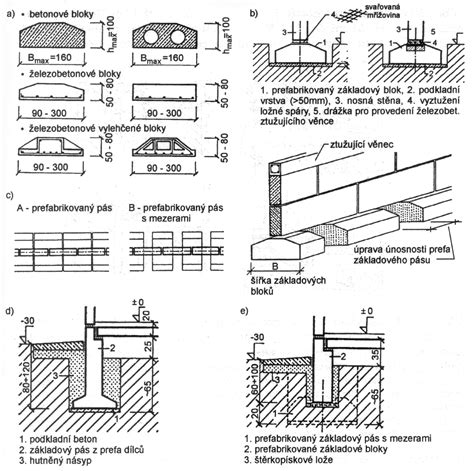

Práve v základoch domu sa spotrebuje najviac betónu. Najjednoduchší a najrýchlejší spôsob budovania základových pásov je pomocou prefabrikovaných betónových debniacich tvárnic. Pri ich použití odpadá montáž debnenia a usporí sa betón. Sú prevažne z tenkostenného prostého betónu v rôznych veľkostiach a sú vybavené zámkovým systémom, aby do seba dobre zapadli. Kladú sa na seba nasucho, zalievajú betónom a zároveň spevňujú oceľovou výstužou. Vylievanie betónu musí byť opatrné, plynulé, maximálne do výšky štyroch radov tvaroviek. Až po zatvrdnutí betónu sa pokračuje ďalej rovnakým spôsobom. Prvý rad sa ukladá na vybetónovaný podklad dostatočne zosilnený oceľovou výstužou pre možné prasknutie pod tlakom tvárnic a zálievkového betónu. Na vybetónované základové pásy sa uložia nasucho debniace tvárnice tak, aby priečne spojnice neboli nad sebou. Uložia sa 2 až 3 rady nad seba podľa projektovej dokumentácie. Do osadených tvárnic sa vloží betonárska výstuž (2 prúty s priemerom 10/12 mm na 1 m dĺžky steny). Do tvárnic sa pomaly po vrstvách uloží betón a opatrne sa prepichovaním zhutní.

Ak sa chystáte postaviť svoj príbytok tak, aby ste neplatili zbytočne veľa za energie, so strateným debnením to docielite tiež. Debniace prvky sa stratia v konštrukcii nosných múrov, pretože súčasne plnia funkciu tepelnej izolácie a eliminujú únik tepla cez tepelné mosty na konštrukcii. Kým betónové jadro v konštrukcii prenáša zaťaženie, je dostatočne tuhé, znesie veľa pri požiari, celkom dobre izoluje proti zvuku a akumuluje teplo, na schopnosť tepelne izolovať mu však sily nestačia. Práve debniaci materiál vylepší charakter konštrukcie z pohľadu tepelnoizolačných schopností a odhlučnenia interiéru.

Ľahšie a rýchlejšie vybudujete zapustený železobetónový bazén s použitím technológie strateného debnenia. Bazén možno postaviť za jeden až dva týždne bez náročnej stavebnej pripravenosti a pri minimálnych zásahoch do okolia. Skelet bazéna sa vytvorí z betónových prefabrikátov, polystyrénu či polypropylénu, ktoré sú zároveň tepelnou izoláciou, a následne sa spevní betónovou zmesou. Potrebnú pevnosť zaistí oceľová výstuž.

Nevýhody strateného debnenia:

Jednou z nich je skutočnosť, že aj keď je celý systém variabilný, nemusí byť vždy vhodný pre konkrétnu stavbu.

Príprava staveniska a proces betonáže základov

Ešte predtým, ako začnete s pokladaním základov, je nevyhnutné získať čo najviac informácií o pozemku, na ktorom bude dom stáť. Pri príprave terénu na stratené debnenie je dôležité vykonať inžiniersko-geologický prieskum, ktorý zistí podmienky prostredia a pôdnych vrstiev. Vypracujte projekt základových pásov a vykonajte radónový prieskum, aby ste zaistili bezpečnosť a stabilitu konštrukcie.

Po nadobudnutí právoplatnosti stavebného povolenia sa môžeme pustiť do stavby domu. Prvým krokom je vymeranie základov domu podľa projektu. Geodét vám presne vytýči osadenie domu, teda jeho presné umiestnenie. Následne môžete vytýčiť pôdorys pomocou drevených kolíkov, ktoré slúžia ako orientačné body. Ešte skôr než začnete s výkopovými prácami, mali by ste sa informovať u doterajšieho vlastníka pozemku alebo u príslušných správcov podzemných vedení, či v mieste, kde bude pivnica, nie sú uložené nejaké podzemné vedenia ako káble, či potrubia. Ak áno, musíte práce vykonávať opatrne. Po označení základovej jamy začnete vykopávať základy. Hĺbka základov závisí od výšky osadenia stavby, sklonu kanalizácie, počtu schodov a pod. Výmera základov závisí od šírky múrov.

Hĺbka základov pod stratené debnenie závisí od konkrétneho projektu a statických požiadaviek. Pre správnu hĺbku základov je dôležité zvážiť faktory, ako sú zaťaženie, typ pôdy a konštrukcia, ktorá bude na základoch postavená. Základy domu musia ležať v nezamŕzajúcej hĺbke, aby sa nestalo, že zem pod nimi zmrzne, čím zväčší svoj objem a následne ich nadvihne. Nadvihnutie základových pásov spôsobuje pnutie v konštrukcii domu, napríklad v stene, čoho výsledkom sú trhliny.

Pri inštalácii výstuže je nutné osadiť tvárnice strateného debnenia tak, aby boli vodorovne aj v rovnakej výškovej úrovni. Na to môžete použiť nivelačný prístroj alebo šľachváhu. Tvárnice sa podsypú suchým betónom pre jednoduché vyrovnanie. Na dno výkopu sa umiestni uzemňovacia pásovina. Na rohoch stavby sa vyvedie zemniaca guľatina, spojená s pásovinou spojkami. Podľa projektovej dokumentácie sa uložia do vrstvy zhutnenej hliny kanalizačné potrubia a chráničky, ktoré sa zasypú vrstvou zeminy. Na zhutnenú vrstvu zeminy sa uloží vrstva drveného kameniva frakcie 16/32 mm. Vytýčia sa rohy vodorovnej podkladovej dosky a vyhotoví sa debnenie (z dosiek alebo styroduru).

Betonáž prebieha po ukončení inštalácie výstuže a strateného debnenia. Vytvorte zmes betónu vhodnú pre váš konkrétny objekt a pripravte ju na naliatie do tvárnic. Pri betonáži dbajte na vhodné podmienky pre vykonanie kvalitnej betonáže, ktoré zahŕňajú teplotu prostredia a vlhkosť betónovanej časti. Pri betonáži je dôležité dávkovať betón rovnomerne a starostlivo pre zaujímavú kompaktnosť a pevnosť konštrukcie. Celá plocha sa zaleje betónom triedy min. C 16/20.

Po vyliatí základových pásov si dajte záležať na vyrovnaní ich povrchu. Povrch vyrovnáte a uhladíte pomocou vodováhy. Do vyrovnaného betónu sa ešte predtým ako stvrdne odporúča vertikálne zapichnúť oceľové roxorové tyče. Tyče umiestnite v rozostupoch tak, aby potom po osadení debniacich betónových tvárnic boli umiestnené približne v ich strede. Pre rýchlu a dobrú realizáciu soklovej časti je najlepšie použiť pevné betónové tvárnice. Soklová časť sa muruje z pevných betónových debniacich tvárnic so šírkou 30 cm, ktoré sa po uložení zalejú betónom. Voľný priestor sa potom vysype štrkovou vrstvou hrubou 15-20 cm, ktorá sa poriadne zhutní a uložia sa kari siete s presahom cca 15-30 cm. Po uložení a zviazaní týchto sietí sa zabetónuje tzv. základová doska.

Ošetrovanie betónu po betonáži

Zabetónovanú základovú dosku treba polievať, aby nedošlo k popraskaniu a zmrašťovaniu betónu rýchlym odparením vody. Po zaliatí je betón potrebné chrániť pred vysychaním, preto ho nezabudnite polievať. Čerstvý betón chráňte v zimnom období pred chladom a mrazom a v horúcom počasí ho polievajte častejšie. Betón treba polievať vodou cez rozprašovač, postrekovač alebo z kanvy, nie priamym prúdom.

Hydroizolácia základov

Aby vám do domu neprenikala voda či vlhkosť, musíte zaizolovať základy domu. Len tak zabránite nepriaznivým vplyvom okolia. V prípade zlej hydroizolácie môžu steny začať plesnivieť, praskať a suterénny priestor sa zaplaví vodou. Existuje viacero spôsobov hydroizolácie.

Druhy hydroizolácie a ich aplikácia:

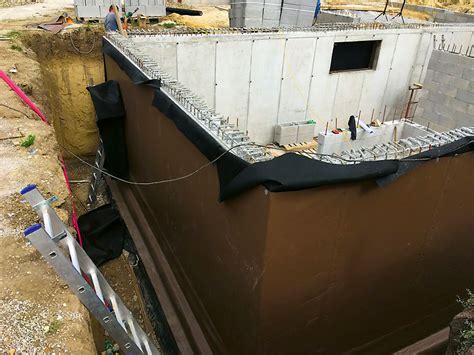

• Asfaltové hydroizolačné pásy: Aplikujú sa na podklad celoplošne nataveným plameňom. Používajú sa spolu s penetračným náterom a drenážnou vrstvou. Voda sa pod nimi voľne nepohybuje, čo umožňuje presnejšie lokalizovanie prípadného poškodenia. Modifikované asfaltové pásy doplnené o elastoméry a plastoméry sú elastickejšie.
• PVC fólie: Na rozdiel od asfaltových pásov sa na podklad kladú voľne a kotvia sa bodovo alebo líniovo.

Postup hydroizolácie:

1. Určenie typu ochrany: Predtým ako začnete s hydroizoláciou si určte pred čím všetkým chcete spodnú stavbu ochrániť. Preskúmajte okolie stavby a vplyvy, ktoré nepriaznivo pôsobia na vašu stavbu. Ak chcete stavbu ochrániť len proti zemnej vlhkosti, stačí keď aplikujete jednu vrstvu asfaltovej hydroizolácie.
2. Príprava povrchu: Pred pokladaním asfaltových pásov musíte vyhladiť a upraviť nedokonalosti povrchu. Týmto spôsobom zabezpečíte dostatočnú funkčnosť hydroizolácie. Povrch vodorovnej podkladovej dosky by mal byť rovný a hladký, aby sa zabezpečilo bezproblémové vyhotovenie vodorovnej hydroizolácie. Nerovnosť podkladu môže znížiť priľnavosť hydroizolácie k povrchu.
3. Penetračný náter: Druhým krokom je aplikácia penetračného náteru maliarskym valčekom, ktorým zabezpečíte lepšiu priliehavosť samotného pásu.
4. Pokládka izolácie: Keď je náter suchý, začnete s pokládkou asfaltových pásov. Asfaltové pásy je vhodné naniesť iba pod budúce nosné murivo. Rolku asfaltového pásu položte na zem, postupne ju rozbaľujte a naťahujte do želanej polohy. Pás musí byť položený rovnomerne a nemali by sa pod ním vytvárať vzduchové bubliny. Väčšinou sa pokladá od najnižšieho miesta k najvyššiemu. Hydroizolácia by sa mala realizovať za suchého a teplého počasia.

Pri hydroizolácii je nesmierne dôležitý výber materiálov. Nehľaďte len na tie najlacnejšie materiály, zamerajte sa na kvalitu.
