Rozvádzače a rozvodnice montované na povrch sú výrobky patriace do skupiny elektrických rozvádzačov, ktoré umožňujú jednoduché zapojenie a plne bezpečnú a optimalizovanú inštaláciu. Tieto typy rozvádzačov sa inštalujú priamo na omietku bez potreby stavebných úprav, čo je ideálne pre rekonštrukcie a technické miestnosti.

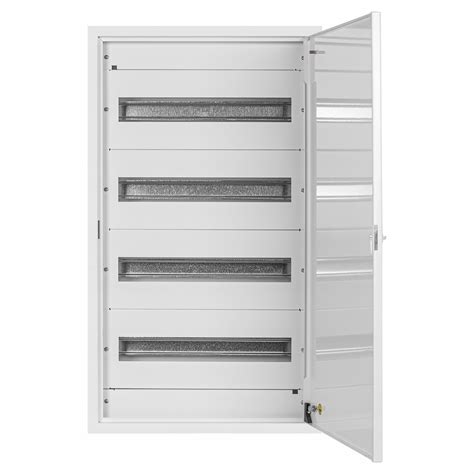

Ponuka spoločnosti Schneider Electric obsahuje rôzne rozvodnice, rozvádzače, rozvodné skrine a ističové skrinky pre nízke napätie. Medzi nimi sú nástenné modulárne rozvodnice Pragma, ako aj rozvodnice Kaedra a Mini Kaedra IP65, ktoré sú ideálnou voľbou pre uzavretie modulárnych prístrojov v miestnostiach vystavených vlhkosti a prachu. Rozvodnice, rozvádzače a ističové skrinky zaručujú rýchlu a ľahkú montáž, pretože boli navrhnuté ako reakcia na potreby inštalatérov.
Charakteristika 24-modulových nástenných rozvádzačov
Dvojradové usporiadanie pre 24 modulov poskytuje prehľadnosť a dostatok miesta pre chrániče aj prepäťovú ochranu. Táto kapacita (2 rady po 12 modulov) umožňuje logické usporiadanie prístrojov a lepšiu organizáciu káblov. Dostatočný priestor je pre približne 14-18 ističov plus hlavný vypínač, chrániče a zvončekové trafo.
Vlastnosti uľahčujúce inštaláciu zahŕňajú dostatok priestoru (typicky 125 mm) medzi DIN lištami pre pohodlné zapojenie a vyberateľný rám s prístrojovými lištami pre montáž na stole (mimo skrinky). Možnosť zmeny smeru otvárania dvierok je tiež praktická. Súčasťou balenia sú často svorkovnice N a PE, čo je nadštandardná výbava a urýchľuje montáž.
Ako si vybrať elektrickú krabicu | Ask This Old House
Rozvodnica SCAME 678.2024.BT: Ideálne riešenie pre náročné inštalácie
Nástenná rozvodnica SCAME 678.2024.BT je ideálnym riešením pre inštalácie, kde potrebujete oddeliť viacero okruhov (napr. svetlá a zásuvky) a nemôžete sekať do steny. Dymové dvierka umožňujú rýchlu vizuálnu kontrolu a pribalené robustné svorkovnice urýchľujú montáž.
Kľúčové vlastnosti SCAME 678.2024.BT:
- Kapacita 24 modulov: Rozdelená do dvoch radov (2x12), čo umožňuje logické usporiadanie prístrojov a lepšiu organizáciu káblov.
- Montáž na povrch: Inštalácia priamo na omietku bez potreby stavebných úprav, ideálna pre rekonštrukcie a technické miestnosti.
- Vrátane svorkovníc: Balenie obsahuje dve sady mostíkov N a PE (každá 2x 25mm2 + 14x 16mm2). Súčasťou dodávky sú bohaté sady svorkovníc pre N a PE vodiče (spolu až 32 pripojovacích bodov).
- Krytie IP40: Ochrana proti vniknutiu pevných telies a dotyku, určené do suchého prostredia.
- Dymové dvierka: Umožňujú kontrolu stavu ističov bez otvárania skrinky, čo zvyšuje bezpečnosť a komfort. Dvierka sú z dymového (polopriehľadného) plastu.
Technické parametre SCAME 678.2024.BT:
Ako sa privádzajú káble? Skrinka nemá predvŕtané otvory pre vývodky so závitom. Káblové vstupy sa riešia vyrezaním alebo vylomením otvoru v zadnej alebo bočnej stene podľa potreby. Je možné zmeniť smer otvárania dvierok. Predný kryt je možné otočiť tak, aby sa dvierka otvárali na požadovanú stranu (vľavo alebo vpravo). Do rozvádzača sa zmestí prepäťová ochrana, pretože 24 modulov poskytuje dostatok miesta pre hlavný vypínač, chránič, prepäťovú ochranu (SPD) aj sadu ističov.
Rozvodnica ETI ECT24PT: Praktickosť a moderný dizajn
Praktická 24-modulová rozvodnica ETI (2 rady po 12 modulov) pre povrchovú montáž poskytuje dostatok priestoru pre bežnú elektroinštaláciu rodinného domu alebo väčšieho bytu. Dvojradové usporiadanie umožňuje prehľadné oddelenie svetelných a zásuvkových obvodov.
Kľúčové vlastnosti ETI ECT24PT:
- Kapacita: 24 modulov (2 rady x 12).
- Krytie: IP40 (pre interiér).
- Montáž: Na povrch (nástenná).
- Dvierka: Priehľadné (dymové). Sú vyrobené z odolného plastu. Séria ECT sa vyrába v čistej bielej farbe (RAL 9003).
- Výbava: Vrátane N a PE svorkovníc (13 pripojení). Súčasťou sú N a PE svorkovnice s dostatočným počtom bodov (zvyčajne 13+13), umiestnené na spoločnom držiaku.
- Menovitý prúd: 63 A.
- Trieda izolácie: II (dvojitá izolácia).
Technické parametre ETI ECT24PT:
Dostatok priestoru (125 mm) medzi DIN lištami je pre pohodlné zapojenie. Vyberateľný rám s prístrojovými lištami je určený pre montáž na stole (mimo skrinky). Možnosť zmeny smeru otvárania dvierok. Relevantné normy: STN EN 60670-1, STN EN 62208.
Porovnanie 24-modulových nástenných rozvádzačov SCAME a ETI
| Parameter | SCAME 678.2024.BT | ETI ECT24PT |
|---|---|---|
| Výrobca / Séria | SCAME / DINAMIC | ETI / ECT |
| Spôsob montáže | Na povrch (nástenná) | Na povrch (nástenná) |
| Počet modulov (DIN) | 24 modulov (2 x 12) | 24 modulov (2 x 12) |
| Krytie IP | IP40 (Interiér) | IP40 (Interiér) |
| Svorkovnice (súčasť balenia) | Áno, N + PE (2x 2x25 + 14x16 mm2) | Áno, N + PE (13 + 13 pripojení) |
| Rozmery (Š x V x H) | 275 x 350 x 95 mm | 287 x 361 x 112 mm |
| Materiál / Dvierka | Termoplast / Dymové | Plast / Priehľadné (dymové) |
| Menovitý prúd | Nie je uvedený | Max. 63 A |
| Trieda izolácie | Nie je uvedená | II (dvojitá izolácia) |
Použitie v praxi
Model ECT24PT a SCAME 678.2024.BT sú vhodné pre inštalácie v suchom prostredí:
- Podružné rozvádzače: Pre samostatné poschodia, podkrovia alebo prístavby rodinných domov.
- Rodinné domy: Ako hlavný alebo podružný rozvádzač pre poschodie.
- Garáže a dielne: Kombinácia motorového (3-fázového) istenia a viacerých svetelných/zásuvkových okruhov, ak sú suché a nevyžadujú vysoké krytie proti vode.
- Rekonštrukcie panelákov: Výmena starej poistkovej skrinky za moderný dvojradový rozvádzač na povrch bez potreby sekania do panelu.
- Bytové a domové rozvádzače: Kde sa vyžaduje, aby skriňa nenarúšala interiér.
Rýchly výber a na čo si dať pozor
Toto je verzia na povrch (na omietku). Ak potrebujete zapustenú skrinku, hľadajte model s koncovkou .AT alebo .AW. Venujte pozornosť tomu, že rozvádzač ponúka priestor pre 24 modulov (2 rady po 12). Súčasťou balenia sú svorkovnice N a PE. Pre zachovanie krytia IP40 pri povrchovej montáži odporúčame použiť vhodné káblové vývodky (skrinka má predznačené otvory na vylomenie).
Nezabúdajte, že dvojradové usporiadanie znamená lepšiu organizáciu káblov a odvod tepla ako pri jednoradových skriniach. Balenie obsahuje všetko potrebné pre montáž (DIN lišty, svorky, skrutky).
Najčastejšie chyby pri výbere:
- Inštalácia do vlhkého prostredia alebo exteriéru: IP40 nezabráni vniknutiu vody. Ak plánujete inštaláciu do vlhkých pivníc alebo exteriéru, hľadajte sériu s vyšším IP krytím (napr. IP65).
- Nedostatok miesta na stene: Skrinky majú špecifické rozmery (napr. SCAME: výška 350 mm, šírka 275 mm; ETI: 287 x 361 x 112 mm).
- Zámena s modelom na povrch: Uistite sa, že kupujete správnu verziu pre montáž na povrch, nie zapustenú.
Často kladené otázky (FAQ)
Je táto rozvodnica určená na omietku?
Áno, modely ako SCAME 678.2024.BT a ETI ECT24PT sú konštruované pre povrchovú montáž priamo na stenu.
Obsahuje balenie aj svorkovnice?
Áno, súčasťou dodávky sú bohaté sady svorkovníc pre N a PE vodiče (SCAME: spolu až 32 pripojovacích bodov; ETI: 13x PE a 13x N).
Sú dvierka priehľadné?
Áno, dvierka sú z dymového (polopriehľadného) plastu, čo umožňuje kontrolovať stav prístrojov bez otvárania.
Ako sa privádzajú káble?
Skrinka nemá predvŕtané otvory pre vývodky so závitom. Káblové vstupy sa riešia vyrezaním alebo vylomením otvoru v zadnej alebo bočnej stene podľa potreby.
Je možné zmeniť smer otvárania dvierok?
Áno, predný kryt je možné otočiť tak, aby sa dvierka otvárali na požadovanú stranu (vľavo alebo vpravo).
Zmestí sa do nej prepäťová ochrana?
Áno, 24 modulov poskytuje dostatok miesta pre hlavný vypínač, chránič, prepäťovú ochranu (SPD) aj sadu ističov.
Aký je priestor pod DIN lištou?
Vzdialenosť medzi dnom skrinky a DIN lištou je navrhnutá tak, aby sa pod ňu pohodlne zmestili vodiče (vrátane hlavných prívodov), zvyčajne okolo 10-15 mm.
Dá sa do nej dať elektromer?
Iba podružný (informatívny) elektromer na DIN lištu. Pre fakturačné meranie je potrebný certifikovaný elektromerový rozvádzač.
Môžem prepojiť rady hrebeňovou lištou?
Nie priamo. Hrebeňová lišta prepája ističe v jednom rade. Pre prepojenie horného a dolného radu musíte použiť vodiče (lanká s dutinkami).
