Elektromerový rozvádzač je kľúčovým prvkom elektrickej prípojky. Slúži ako ''meracie miesto'' a ''hlavný istiaci bod''. Tieto zariadenia sú nevyhnutné pre bezpečné umiestnenie elektromera a hlavného ističa v elektroinštalácii objektu. Elektromerový rozvádzač predstavuje vstupnú bránu do domu, garáže či prevádzky. Ide o miesto, kde sa osádza elektromer, hlavné istenie a často aj prvky pre ovládanie taríf.
Pri výbere elektromerovej skrine je dôležité zohľadniť typ elektrickej prípojky, počet elektromerov, spôsob montáže a požiadavky distribučnej spoločnosti.
Význam a výhody dvojtarifného merania
Rovnako dôležité je, či ide o jednotarif alebo dvojtarif (s prípravou pre HDO - hromadné diaľkové ovládanie). Dvojtarifné elektromerové rozvádzače sú obzvlášť vhodné pre domy či objekty s 3-fázovou prípojkou a s vyšším odberom elektriny, kde chcete využívať elektrinu v lacnejšej sadzbe, napríklad na vykurovanie alebo nabíjanie elektromobilu. V praxi sa to označuje ako tzv. nočný prúd.
Ako odčítať viactarifný inteligentný merač EMDI ES-10B
Konštrukcia a vybavenie dvojtarifných rozvádzačov

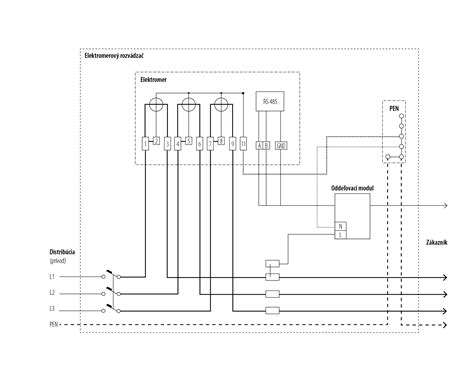

Elektromerový rozvádzač obsahuje nakáblovanú základnú dosku so skrutkami pre montáž elektromerov, rovnako aj ovládacích prvkov HDO. Meraná aj nemeraná časť je riadne zakrytovaná a upevnená skrutkami, čo zabezpečuje vysokú úroveň bezpečnosti.
- V základnej výbave je v závislosti od distribučnej spoločnosti 2A ovládací istič, pätica a spínacie relé.
- Hlavný istič nie je štandardne dodávaný a je potrebné ho dokúpiť samostatne.
- Maximálny prierez vodiča na prívode a vývodoch je do 25mm².
K rozvádzaču je pribalené aj osvedčenie o kusovej skúške, vyhlásenie o zhode a plastový kľúč k zámku rozvádzača, čo potvrdzuje jeho certifikáciu a pripravenosť na použitie.
Typy a možnosti umiestnenia rozvádzačov
Elektromerové rozvádzače sa umiestňujú najčastejšie na hranicu pozemku. Podľa typu montáže ich rozdeľujeme na:

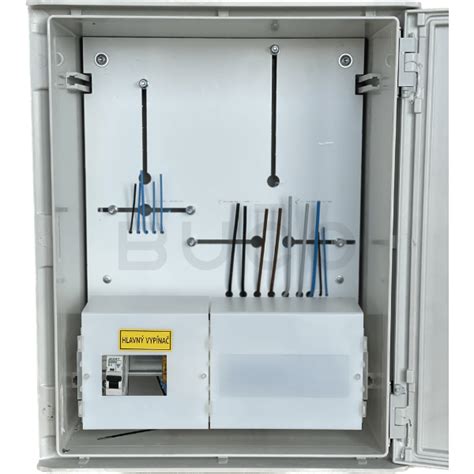

Nástenné a zapustené rozvádzače
Tieto typy rozvádzačov sú vhodné vtedy, keď sa rozvádzač montuje na fasádu, do výklenku alebo do plota. Napríklad, certifikovaný nástenný rozvádzač pre ZSD a VSD (norma 2025) je určený na montáž na stenu alebo do múrika. Existujú aj certifikované zapustené rozvádzače pre ZSD a VSD (norma 2025), ktoré sú určené na zamurovanie a sú pripravené pre fotovoltiku (FVE) a dvojtarif (2T), pričom obsahujú povinný vypínač na vývode.
Pilierové rozvádzače
Pilierové rozvádzače sa používajú tam, kde je rozvádzač riešený ako samostatný stĺpik. Veľmi častým príkladom je hranica pozemku. Certifikovaný pilierový rozvádzač pre ZSD a VSD (nová norma od 1.1.2025) je tiež pripravený pre fotovoltiku (FVE) a dvojtarif, a obsahuje povinný vypínací prvok na vývode. Trojfázový dvojtarifný elektromerový rozvádzač s pilierom a zemným dielom s káblovým priestorom E2RP/F+ZD je vhodný pre umiestnenie ako samostatne stojaci. Pre oblasť Stredoslovenská distribučná (SSD) sú k dispozícii certifikované pilierové elektromerové rozvádzače, ktoré sú určené pre trojfázové dvojtarifné meranie s prípravou pre HDO.
Rozvádzače pre viacerých odberateľov
Pri viacerých odberných miestach sa používajú špeciálne prevedenia pre 2, 3, 4 a viac elektromerov. Napríklad, elektromerový rozvádzač trojfázový dvojtarifný pre 2 elektromery 2E2R je určený pre trojfázové elektrické prípojky s dvoma odbernými miestami - má priestor pre 2 elektromery. Ide o lacnejšie riešenie ako 2 samostatné rozvádzače pre 1 elektromer, navyše sa môžete na rozvádzač a prípojku zložiť so susedom. K dispozícii sú aj certifikované rozvádzače pre 2 odberateľov (2x) podľa noriem ZSD/VSD 2025 vo verzii na zamurovanie.
Výber správneho elektromerového rozvádzača pre dvojtarif
Výber vhodného elektromerového rozvádzača je kritický, pretože musí spĺňať prísne technické normy a pripájacie podmienky konkrétnej distribučnej spoločnosti - tej, ktorá prevádzkuje elektrické vedenie vo Vašej lokalite. Ako si vybrať podľa distribučnej oblasti? Toto je najdôležitejší parameter.
Distribučné spoločnosti na Slovensku
Na Slovensku pôsobia tri hlavné distribučné spoločnosti: Západoslovenská distribučná (ZSD), Východoslovenská distribučná (VSD) a Stredoslovenská distribučná (SSD). Pre ZSD a VSD sú dostupné modely, ktoré spĺňajú ''spoločné technické pripájacie podmienky''.
V prvom kroku vychádzajte z podmienok pripojenia a projektu. Podľa projektu a podmienok pripojenia sa volí jednofázové alebo trojfázové meranie. Rovnako dôležité je, či ide o jednotarif alebo dvojtarif (s prípravou pre HDO). Dôležité je aj dimenzovanie na prúd a vodiče. Čo sa týka umiestnenia, iné nároky má rozvádzač v interiéri, iné rozvádzač na fasáde alebo v plote a iné pilierové riešenie pri hranici pozemku.
Prehľad vybraných dvojtarifných rozvádzačov
| Typ rozvádzača | Distribučná oblasť | Meranie | Kľúčové vlastnosti pre dvojtarif |
|---|---|---|---|
| Pilierový | ZSD a VSD | Trojfázové | Nová norma od 1.1.2025, príprava pre FVE, povinný vypínací prvok na vývode |
| Zapustený | ZSD a VSD | Trojfázové | Norma 2025, príprava pre FVE, povinný vypínač na vývode |
| Pilierový | Stredoslovenská distribučná (SSD) | Trojfázové | Príprava pre HDO |
| Zapustený pre 2 odberateľov | ZSD a VSD | Trojfázové | Pre 2 odberné miesta, norma 2025 |
Dôležitosť odbornej inštalácie
Elektromerový rozvádzač sa rieši najmä pri novej prípojke alebo pri rekonštrukcii, keď sa mení spôsob merania, umiestnenie alebo parametre pripojenia. Dôležité upozornenie: Montáž elektromerového rozvádzača smie vykonávať len kvalifikovaný elektrotechnik!
