Súčasné požiadavky na akustiku bytovej výstavby priniesli množstvo výziev nielen pre projektantov, ale aj pre výrobcov stavebných materiálov. Zvuková izolácia nosných stien je jedným z najdôležitejších faktorov komfortu bývania. Akustika je rovnako dôležitá ako tepelné alebo statické parametre budovy. Pre investorov, ktorí pri výstavbe preferujú pórobetónové priečky Ytong a vápenno-pieskové tvárnice Silka je dobrou zprávou, že vďaka týmto stavebným materiálom a vnútornej akustickej omietke Ytong je spoločnosť Xella Slovensko schopná realizovať štíhle priečky, ktoré splnia očakávania aj veľmi náročných investorov. Akustické riešenie Xella pre vnútorné priečky Ytong a Silka funguje na jednotku.
Pochopenie zvukovej izolácie a kľúčových pojmov
V stavebnej akustike sledujeme predovšetkým akustické vlastnosti materiálov a konštrukcií ako nepriezvučnosť, pružnosť, pohltivosť a dynamickú tuhosť. Vzduchová nepriezvučnosť, na základe ktorej hodnotíme vlastnosti budovy a stavebnej konštrukcie, je jednočíselná veličina uvádzaná v decibeloch a kategorizovaná v rámci indexu vzduchovej nepriezvučnosti Rw, indexu reálnej vzduchovej nepriezvučnosti R´w a indexu štandardizovanej zvukovej izolácie DnT, w.
Schopnosť materiálu, respektíve konštrukcie pohlcovať zvuk je zase charakterizovaná činiteľom zvukovej pohltivosti alfa pohybujúceho sa v rozsahu od 0 do 1, pričom nulou definujeme absolútne odrazivý a jednotkou absolútne pohltivý povrch. Práve toto číslo vplýva na zrozumiteľnosť reči a kvalitu hudby pri rozložení zvukovej energie v uzavretom priestore.
Jednou z hlavných požiadaviek pri realizácii je predovšetkým to, aby steny čo najlepšie zvukovo izolovali jednotlivé miestnosti od seba, teda aby boli vzduchovo nepriezvučné. Druhou požiadavkou je, aby bol v priestore príjemnejší zvuk, t. j. zabezpečiť v ňom optimálnu pohltivosť. A posledným dôležitým kritériom je, aby steny zvukovoizolačne zodpovedali prípustným hodnotám.
Ak sa na problém zvukovej izolácie pozrieme z hľadiska frekvencie zvuku, výsledky sú jednoznačné. Človek dokáže vnímať zvuky v rozsahu 20 Hz - 20 kHz, pričom reč je na úrovni 100 Hz - 8 kHz. Stavebná akustika je z tohto spektra schopná pohltiť zvuk v hodnotách 100 Hz - 3,5 kHz a priestorová akustika odizoluje zvuk v rozsahu 63 Hz - 8 kHz. Najúčinnejšími sú, prirodzene, protihlukové opatrenia, ktoré dokážu zabrániť prístupu zvuku až v rozsahu 50 Hz - 10 kHz.
Systémové riešenia od Xella: Ytong a Silka
Ytong: Jednoduchá a efektívna výstavba
Jednoduchá a rýchla výstavba s množstvom výhod a v súlade s požiadavkami doby je pri Ytongu štandardom. S priečkovkami z pórobetónu Ytong sa ľahko a rýchlo pracuje bez ohľadu na to, či sa s nimi stavia nový objekt alebo rekonštruuje existujúce bývanie. Priečka z pórobetonu Ytong vyniká jednoduchým a rýchlym murovaním s minimom odpadu, prednosťou je aj jej nízka hmotnosť a vysoká presnosť vymurovaných priečok. Pri výstavbe bytových domov sú architektom, projektantom a realizačným firmám k dispozícii veľkoformátové stavebné prvky, napríklad Ytong stenové panely SWE alebo priečkové GHT panely Ytong. Pri výstavbe pomáha systémová ponuka ich výrobcu a rozsiahly produktový katalóg, v ktorom nechýbajú preklady, stropy, strechy, malty, omietky a náradie.

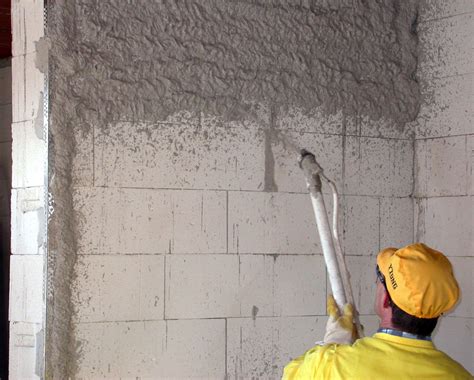

Systémové riešenie s vnútornou akustickou omietkou Ytong chráni pred hlukom. Na ilustráciu uvádzame parametre steny, realizovanej s priečkami Ytong Klasik hr. 100 mm na maltu Ytong, obojstranne omietnutých akustickou omietkou Ytong hr. 15 mm. V tomto prípade je hodnota Rw(C, Ctr) = 42, pokiaľ stavebník použije priečky Ytong Klasik hr. 125 mm, vzrastie hodnota Rw(C, Ctr) = 44. Klasická priečka Ytong, omietnutá vnútornou akustickou omietkou Ytong, zodpovedá bežným požiadavkám.

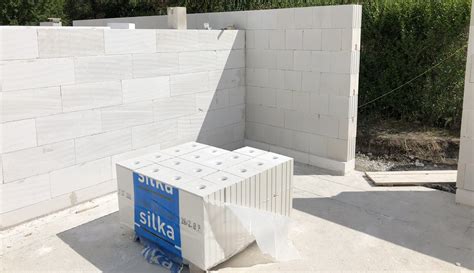

Silka: Vysoká nepriezvučnosť a akumulácia
Pri potrebe zlepšiť akustiku vnútorných priestorov alebo nosnosť stien je možné vybrať zo sortimentu firmy Xella Slovensko vápenno-pieskové tvárnice Silka. Priečka zo Silky ponúka veľký výber riešení. „V závislosti od hrúbky tvárnic Silka (od 80 do 300 mm) a spôsobu konštrukcie (pero + drážka alebo pero + drážka + úchopné kapsy) sa vzduchová nepriezvučnosť steny pohybuje od 45 do 57 dB!“ hovorí Martin Mihál, vedúci technického oddelenia Xella CZ/SK. Táto jej vlastnosť sa priaznivo prejaví pri stavbe akustických priečok, výborná je aj akumulačná schopnosť priečkoviek zo Silky.
Väčšia námaha pri opracovaní či tvorbe drážok a rozvodov však okrem výbornej akustiky prináša aj ďalší benefit. Pri vnútorných priečkach zo Silky vám urobí radosť najmä ich vysoká akumulačná schopnosť, ktorá veľmi pozitívne ovplyvňuje časový posun prestupu tepla stenami. Výborné chovanie vápenno-pieskovej konštrukcie pri požiari spočíva už v základnej skladbe materiálu. Priečkovky Silka tvorí zmes kremičitého piesku, vápna a vody, vytvrdená v autokláve, ktorá neobsahuje organické látky. Najčastejšie sa na vápenno-pieskové priečky Silka používa ručne či strojne nanášaná vápennocementová omietka. Stavebníkov, ktorí stavajú s Ytongom poteší skutočnosť, že rovnakú omietku ako na Ytong môžu použiť aj na priečkovky Silka. Na úpravu rozmerov je nutné použiť diamantové kotúče v ručnom el. náradí, alebo kotúčovú, vodou chladenú pílu. Je ľahké, a navyše na jeden kotviaci bod môžete zavesiť často rovnako ťažké bremená, ako napr. v betóne.
Porovnanie stavebných materiálov a normové požiadavky
Tento článok prináša odborné porovnanie akustických vlastností tehly, pórobetónu a betónových tvárnic podľa normy STN EN ISO 717-1, vrátane praktických meraní, odporúčaní a normových limitov pre obytné budovy. Merania sa robia v laboratóriu (referenčné podmienky) alebo priamo na stavbe. Výsledky sa vyjadrujú indexom R’w (dB).
| Materiál | Hrúbka steny | Vzduchová nepriezvučnosť R'w (dB) | Poznámka |
|---|---|---|---|
| Ytong Klasik s akustickou omietkou | 100 mm | 42 | Obojstranne omietnuté 15 mm |
| Ytong Klasik s akustickou omietkou | 125 mm | 44 | Obojstranne omietnuté 15 mm |
| Silka | 80 - 300 mm | 45 - 57 | V závislosti od hrúbky a konštrukcie |
| Pórobetón (napr. Ytong) | 300 mm | 42 - 45 | Pre medzibytové steny |
| Tehla | 300 mm | > 53 | Spĺňa normu s rezervou pre medzibytové steny |
| Betónové tvárnice | neuvedené | 55 - 57 | Poskytujú vysokú ochranu |
Analýza výsledkov porovnania
Graf znázorňuje porovnanie vzduchovej nepriezvučnosti R’w (dB) medzi tehlou, pórobetónom a betónovými tvárnicami podľa STN EN ISO 717-1. Vidieť, že pórobetón pri hrúbke 300 mm dosahuje iba 42-45 dB, čo je pod minimálnym normovým limitom 53 dB pre medzibytové steny. Tehla pri hrúbke 300 mm spĺňa normu s rezervou, zatiaľ čo betónové tvárnice poskytujú ešte vyššiu ochranu (55-57 dB). Pre prax z toho vyplýva, že pórobetón treba doplniť predsadenými stenami, zatiaľ čo betón a tehla vyhovujú už samostatne. Pri výbere muriva sa nesústreď len na cenu alebo rýchlosť výstavby.
Mechanizmus šírenia hluku a vplyv materiálu
Hluk sa šíri konštrukciou, ako napríklad teplo kovom. Niektorými materiálmi viac, niektorými menej. Medzi tie najhoršie patrí železobetónová konštrukcia a ostatné prefabrikované a liate konštrukcie. Laicky povedané, napríklad paneláky. Tie sú poskladané z veľkých jednoliatych panelov. Tým, že sú to jednoliate betónové platne, sú to najlepšie vodiče. Preto v panelákoch počujete, ako vysáva sused na prízemí, aj keď bývate na 3. poschodí. Aj preto je v nich v zimných mesiacoch potrebné stále kúriť. Vtedy, keď naši súdruhovia chceli mať všetko rýchlo a lacno postavené sa tieto veci moc neriešili. U tehlových stien, drevostavieb, stavieb z ľahčených betónov (ytong) a novodobých chytrých tvaroviek (duté tehly porotherm a pod.) sa dajú problémy s vedením hluku lepšie eliminovať. Nemajú takú vodivosť. Prečo? Už len minimálne preto, že sú tvarovky spojené škárou, nie sú jednoliate. To možno prirovnať napríklad k drôtu, ktorý vedie elektrický prúd. Keď ho rozstriháme a vzájomné kúsky na seba nadviažeme, prúd nebude tak silný, ako u celistvého drôtu. Toto je veľmi dôležité. Tým, že sú duté alebo s malou objemovou hmotnosťou, nie sú vodivé v takej miere. Tým paradoxne ľahšia, dutá tehla izoluje teplo aj hluk lepšie než ťažká plná tehla. Čím viac materiálu, tým viac vodivosti. Vzduch je najlepší izolant! Preto nemáme plastové okná s 5-centimetrovým sklom, ale so sklom tenkým, ale zdvojeným.
Legislatívne normy a praktické odporúčania pre akustiku
Prípustné hodnoty hluku a normové limity
Prípustné hodnoty sú jednoznačne určené vo vyhláške Ministerstva zdravotníctva SR, ktorou sa ustanovujú podrobnosti o prípustných hodnotách hluku, infrazvuku a vibrácií a o požiadavkách na objektivizáciu, číslo 549/2007 Z. z. V súlade s vyhláškou je prípustnou hodnotou určujúcou veličinu hluku vo vnútornom prostredí budov 40 dB cez deň a 30 dB večer. Tieto hodnoty sú platné pre obytné miestnosti, ubytovne, domovy dôchodcov, škôlky a jasle. Normy odporúčajú pre medzibytové steny R’w ≥ 53 dB.
Požiadavky na izoláciu bytovej výstavby definované normou STN 73 0532 sú v rámci jednotlivých miestností toho istého bytu na úrovni 42 dB. Túto požiadavku je možné splniť použitím sadrokartónových systémových priečok a len niekoľkých konštrukcií z pórobetónu. V prípade obytných a iných miestností ostatných bytov je na základe normy STN 73 0532 povolená hranica 52 dB, ktorú sú schopné splniť napr. sadrokartónové systémové priečky a niektoré tehlové konštrukcie. Hranica 57 dB platí v prípade izolačných požiadaviek miestností druhých bytov v dvojdomoch a radových rodinných domoch, podjazdov, prejazdov a garáží či služieb a prevádzkární v čase do 22.00 hodiny. Pri návrhu a realizácii konkrétnej stavby treba rešpektovať účel, ktorý budú izolované miestnosti spĺňať, i to, aké priestory majú rozdeľovať. Všetky požiadavky na akustické vlastnosti stavebných celkov a veľkých objektov sú zakotvené v technickej správe, ktorá je súčasťou projektovej dokumentácie. Aj kvalitný materiál môže stratiť svoju funkciu, ak sú chyby v detailoch, napríklad akustické mosty.
Riešenia s predsadenými stenami a SDK
Pokiaľ chcete odhlučniť stenu tak, aby ste znížili celkový prenos hluku - potrebujete lisované akustické dosky - tie sú nepriepustné, pevné, ťažké a nie sú monolitické. Majú teda ideálne vlastnosti, a to ako pre zvukovú, tak aj pre tepelnú izoláciu. Ak chcete naozaj maximálne eliminovať prienik zvuku cez stenu či strop, a to v oboch smeroch, teda od vás aj z vedľajšej miestnosti k vám, nič rozhodne nepokazíte tým, keď namiesto prostého nalepenia izolácie na stenu dáte pod izolačné dosky drevený rošt. Ešte lepšie, keď sa tento rošt nebude dotýkať pôvodnej steny. Takto vám vlastne vznikne predstena. Laty, na ktoré bude pena nainštalovaná, je potrebné uchytiť medzi zemou a stropom. Tento spôsob inštalácie je vhodný najmä vtedy, keď chcete znížiť šírenie hluku od vás do vedľajšej miestnosti alebo bytu. Ak máte v zámere odizolovať vyššiu hlučnosť od vás (bicie nástroje, domáce kino a pod.) alebo tiež zamedziť hluku z vedľajšej miestnosti, či bytu k vám, jednoznačne odporúčam inštaláciu panelov na drevené laty, najlepšie ešte odsadené od steny. Môžu to byť hranoly z dreva 4 x 4 cm.
Akustické předstěny
Či už zvolíte tú, či onú variantu, treba brať na zreteľ, že zvuk sa šíri konštrukciou. To znamená, že aj keby ste na odizolovanie jednej danej steny použili tú najdrahšiu a najlepšiu izoláciu, ktorá by mala najlepší útlm v dB, stále sa zvuk bude niesť cez strop, podlahu, okolité steny a potrubné inštalácie. Cieľom akustickej izolácie je hladinu hluku eliminovať. Saint-Gobain Construction Products, divízia Rigips, ponúka Atlas suchej výstavby s podkladmi pre projektovanie, čo je cenný zdroj informácií pre komplexné akustické riešenia.
Akustika v praxi: Odhlučnenie a komfort bývania
Situácia: Hluční susedia v panelovom dome nad vami - dupot, beh, televízia nahlas, kričanie. Mnohí z vás to poznajú. Zníženie hladiny hluku zlepšenou akustikou je priamo-úmerné veľkosti a členitosti priestoru. Či sa jedná o holé steny, tehlu, železobetón či sklo. Či sa jedná o priestor v tvare hangáru, stavby do L, a iné. Tiež záleží, ako veľmi miestnosť akusticky obložíme. Pórobetón (napr. Pri hrúbkach 200-300 mm ide o veľmi spoľahlivé riešenie pre priestory s vysokými nárokmi na zvukovú izoláciu (napr. Normy odporúčajú obvodové steny hrubé min. Potrebujete odhlučniť tepelné čerpadlo alebo výmeníkovú stanicu?
