Pri inštalácii vykurovacích systémov, najmä pri práci s kotlami značky Vaillant, je kľúčové správne pripojenie jednotlivých komponentov. Jednou z častých otázok sa týka pripojenia medeného potrubia. Tento článok vás prevedie procesom inštalácie a poskytne užitočné informácie o materiáloch, nástrojoch a metódach spojenia medených rúr.
Materiály a ich vlastnosti
V ponuke sa nachádzajú rôzne druhy potrubia, rôznych druhov materiálov a pre rôzne druhy použitia. Najbežnejšie potrubie na rozvody kúrenia a vody je plastohliníkové potrubie. Niekedy označované aj ako PEX-AL-PEX o priemere 16 mm. Plastohliníkové rúry je možné používať na všetky druhy montáže, čí už pre radiátorové kúrenie, podlahové vykurovanie, alebo rozvody vody. Výhodou je ich nízka cena, tuhosť a všestranné použitie. Ostatné potrubia používane menej, ako napríklad PEX, PERT, alebo polybutylén sa používajú častejšie na konkrétne typy použitia.
Medené potrubie na vodu je druh valcovaného kovu vyrobeného z medi, čo je dutý predvalok dlhého tvaru s kruhovým prierezom a jednotnou hrúbkou steny. Vyrába sa v tyčiach s dĺžkou od 1 m do 6 m alebo vo zvitkoch 15, 25 a 50 m. Priemer výrobkov sa pohybuje od 6 do 267 mm, hrúbka steny je od 0,5 mm do 3 mm. Napriek skutočnosti, že medené rúrkové výrobky majú tenšiu stenu ako oceľ, je ich vnútorný priemer väčší, takže je schopný odolávať rovnakému pracovnému tlaku prostredia ako oceľové výrobky s podobným vonkajším priemerom. Technické vlastnosti medených rúr závisia od vlastností triedy medi. Zvyčajne sa pri výrobe používa čistá meď alebo jej zliatiny, ku ktorým sa pridáva malé množstvo legujúcich zložiek (M1r, M1f). Typ a množstvo nečistôt v zliatinách má významný vplyv na mechanické, technologické, mechanické a prevádzkové vlastnosti rúr. Prídavok zinku, cínu, železa a olova zvyšuje pevnosť, pružnosť a pružnosť materiálu, okyslenie fosforom zvyšuje odolnosť kovu proti korózii. Na zvýšenie mechanickej odolnosti a antifrikčných vlastností sa používa hliník a berýlium. Aby sa eliminoval negatívny vplyv nežiaducich nečistôt, do zliatinovej zmesi sa zavádza mangán.
Medené rúrkové výrobky majú pomerne vysoké náklady. Medené rúry majú pomerne nízky koeficient tepelnej rozťažnosti, vďaka čomu sa pri silnom zahriatí nedeformuje. Medené potrubie je k dispozícii v dvoch typoch: Žíhané - tepelne upravené (žíhané). Obrobok sa 60 - 90 minút zahrieva na 550 ° C - 650 ° C a potom sa postupne ochladzuje (temperuje), v dôsledku čoho získava pružnosť, odolnosť voči vysokej vlhkosti, náhle zmeny teploty a tlaku. Neošetrené - odolnejšie, ale menej elastické.
Medené potrubie sa nesmie pripájať k hliníkovým radiátorom. Ak sa nedá vyhnúť použitiu hliníkových radiátorov, musí sa vykonať prechod cez oceľové potrubie. To pomôže zabrániť vzniku korózie, keď sa meď a hliník spoja. Pokiaľ ide o radiátory vyrobené z iných materiálov, napríklad z ocele alebo liatiny, takéto problémy nenastávajú.
Medené potrubia sa môžu prevádzkovať najmenej 50 rokov. Cena výrobkov z medi je vysoká, je to spôsobené vysokými nákladmi na primárnu meď a náročnosťou výrobného procesu. Samozrejme, polypropylénové rúry sú niekoľkonásobne lacnejšie. Ale pri montáži vodovodných systémov sú potrebné polypropylénové tvarovky, ktorých náklady sú oveľa vyššie ako medené tvarovky. Plastové potrubia navyše vyžadujú ďalšie prvky, aby sa zvýšila ich spoľahlivosť. Vo výsledku sa ukazuje, že náklady na medené inštalatérske práce sú všeobecne nižšie ako pri plastoch.
Medené rúrkové výrobky sú najdrahšie z celej škály materiálov na stavbu inžinierskych sietí. Napríklad s priemerom 15 mm a hrúbkou steny 1 mm bude cena bežného metra 250 - 300 rubľov.
Príprava a inštalácia
Inštalácia medených rúr pre vykurovací systém začína prípravnými prácami. Materiál sa dá ľahko ohýbať a rezať, ale musí to byť urobené správnym spôsobom. Kľúčové odporúčania:
- Pred inštaláciou je potrebné rozrezať rúry na kúsky požadovanej dĺžky.
- Je lepšie rezať rúry na vykurovanie rezačkou rúr alebo kovovou pílkou na kov.
- Vnútorný povrch potrubí musí byť zbavený otrepov a kovových hoblín. Na splnenie tejto úlohy budete potrebovať pilník a škrabku.
- Miesto rezu musí byť vyrovnané, najmä v prípadoch, keď sa rezanie vykonávalo pomocou kovovej pílky na kov, ktorá mierne deformuje rúrku.
- Trubkový výrobok môžete ohýbať ručne alebo pomocou špeciálneho nástroja.
- Ak má vykurovací systém obzvlášť zložité zakrivené časti, odporúča sa použiť ohýbač rúrok. Takýto ohyb ochráni materiál pred nežiaducimi záhybmi, ktoré sa môžu následne stať miestom korózie.
- Výrobky by mali byť ohýbané s minimálnym povoleným polomerom.
- Polomer ohybu pri práci s rezačkou rúr by mal byť minimálne 3,5-násobok priemeru potrubia. Ak sú rúry ohýbané ručne, polomer ohybu by mal byť minimálne 8 priemerov.
Pri inštalácii medeného vodovodného systému je potrebné brať do úvahy jednu z hlavných vlastností medených výrobkov - ich plasticitu. Zjednodušuje inštalačné práce, pretože umožňuje ohýbať rúrkové výrobky a dať konštrukcii požadovanú konfiguráciu. Takéto tvárne potrubia sa však môžu časom ohýbať. Aby sa zabránilo tomuto typu deformácie, mali by byť vodovodné potrubia dobre zaistené pomocou podpier alebo namontovaním špeciálnych spojovacích prvkov (konzol).
Ak potrubie prechádza hlboko do materiálu steny, odporúča sa použiť medené rúry opláštené PVC. Plní súčasne dve funkcie: tepelnú izoláciu a protikoróznu ochranu zabraňujúcu poškodeniu potrubia alebo omietky.
Metódy pripojenia
Inštalácia medených rúrok sa môže uskutočniť dvoma spôsobmi: spájkovaním alebo pomocou závitového spojenia s koncovkou. Meď a zliatiny vyrobené na jej základe možno spájať vysokoteplotným aj nízkoteplotným spájkovaním. Pre systémy zásobovania vodou sa nízkoteplotné tvrdé spájkovanie používa hlavne s použitím rôznych spájok, s výnimkou olova a cínu. Obsahujú vo svojom zložení veľký podiel olova, ktoré sa nedá použiť na tvrdé spájkovanie potrubí pitnej vody.
Na montáž takýchto systémov je lepšie zvoliť spájky s obsahom cínu, medi alebo striebra. Vytvárajú kvalitný šev a spĺňajú všetky požiadavky na pevnosť, spoľahlivosť a životnosť vodovodných systémov. Ako tavidlo môžete brať pastu s živicovou vazelínou, ktorá obsahuje kolofóniu, chlorid zinočnatý a technickú vazelínu. Má ľahko aplikovateľnú pastovitú konzistenciu.

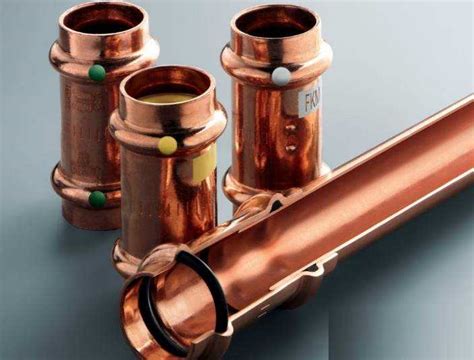

Pripojenie prvkov medeného vykurovacieho systému sa vykonáva dvoma už známymi spôsobmi: Kompresné tvarovky; Spôsob spájkovania.
Vzhľadom na to, že meď sa dá ľahko ohýbať, je inštalácia jednoduchá a vyžaduje malý počet tvaroviek. Je však potrebné pamätať na niektoré pravidlá pre kombináciu materiálov vo vykurovacom systéme.
Spájkovanie
Inštalácia medených rúrok spájkovaním vám umožňuje vytvoriť veľmi silné a spoľahlivé pripojenie, avšak takáto práca bude vyžadovať od majstra určité praktické zručnosti, ako aj dodržiavanie bezpečnostných opatrení.
Potrebné nástroje a materiály pre spájkovanie:
- Horák (propánový alebo iný vhodný)
- Spájka (bezolovnatá, s obsahom cínu, medi alebo striebra)
- Tavidlo (pasta s živicovou vazelínou)
- Rezačka rúrok
- Brúsny papier alebo kefka na čistenie rúr
- Kliešte
- Rukavice a ochranné okuliare
Postup spájkovania:
- Zmerajte a odrežte medené rúry na požadovanú dĺžku pomocou rezačky rúr.
- Očistite vonkajší povrch koncov medených rúrok a vnútornú stranu spojky pomocou brúsneho papiera alebo kefky. Odstráňte nečistoty, olej alebo oxidáciu.
- Naneste tenkú, rovnomernú vrstvu tavidla na vonkajšiu stranu koncov rúr a vnútornú stranu spojky.
- Opatrne zasuňte konce rúr do spojky tak, aby boli úplne zasunuté a vycentrované.
- Zapáľte horák a rovnomerne ohrievajte spojku krúživými pohybmi.
- Keď tavidlo začne bublať, dotknite sa konca spájkovacieho drôtu spoja. Teplo zo spoja roztaví spájku, ktorá začne prúdiť do medzery.
- Pokračujte v pridávaní spájky, kým úplne nevyplní spoj.
- Po pridaní dostatočného množstva spájky vyberte horák a nechajte spoj vychladnúť prirodzene.
Závitové spojenie

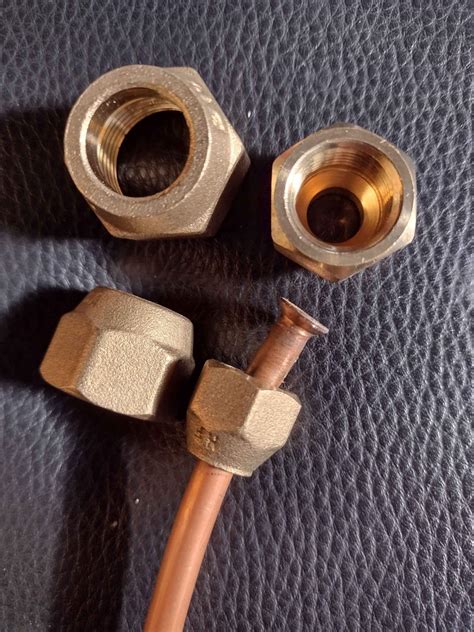

Druhá metóda, závitové pripojenie, sa vykonáva tak ľahko, že je vhodná aj pre začiatočníka. V tomto prípade nie je potrebný žiadny konkrétny nástroj: medené rúry pre vodovodný systém sa dajú ľahko namontovať pomocou bežných kľúčov, ktoré utiahnu spojenie. Pri výbere armatúry je potrebné venovať pozornosť priemeru medených rúrok.
Potrebné nástroje a materiály pre závitové spojenie:
- Potrubie
- Armatúry pre medené rúry (spojky, kolená, T-kusy s vnútorným alebo vonkajším závitom)
- Kľúče (nastaviteľné, stranové)
- Tesniaci materiál (teflónová niť, konope s fermežou alebo hermetickou pastou)
Postup závitového spojenia:
- Na konce rúr a závity armatúr naneste tesniaci materiál.
- Naskrutkujte rúry do armatúr a utiahnite pomocou kľúčov.
- Skontrolujte tesnosť spojov.

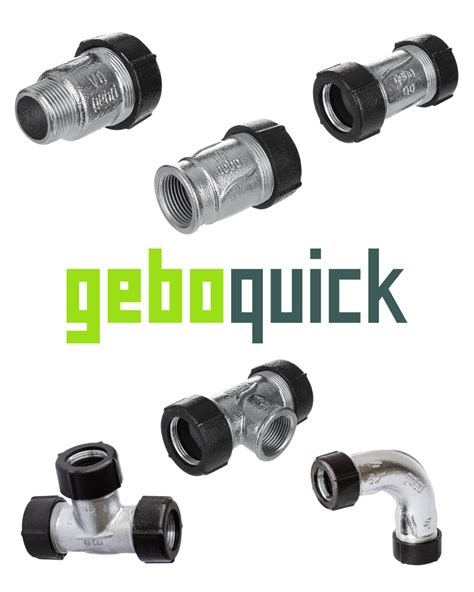

GEBO Quick spojka zverná prechodová QA 1/2" s vonkajším závitom je patentovaný systém univerzálnych zverných rýchlospojok, ktoré sú vhodné pre rýchle a jednoduché pripojenie potrubia bez potreby zvárania, rezania závitov alebo lisovania. Tento systém je určený pre použitie v rôznych aplikáciách, ako sú napríklad rozvody vody, kúrenia, plynu alebo stlačeného vzduchu. Masívne telo tvarovky je vyrobené z temperovanej liatiny, ktorá je zárukou vysokej mechanickej odolnosti a dlhej životnosti.
Univerzálne zverné rýchlospojky GEBO Quick sú vyrobené z temperovanej liatiny EN-GJMB-350-10 v zmysle normy DIN EN 1562 a sú vhodné aj pre použitie na pitnú vodu. Sú certifikované pre použitie na tlakové rozvody pitnej a úžitkovej vody, kúrenia, plynu a stlačeného vzduchu. Zverné fitingy sa dodávajú s priemermi od 1/2" a v prípade väčšiny fitingov až do 2", čo umožňuje ich použitie pri rôznych aplikáciách v oblasti TZB, v priemysle a taktiež aj poľnohospodárstve.
Výhody a nevýhody medených rúr
Medené rúrkové výrobky majú nasledujúce výhody:
- Vysoká pevnosť a odolnosť proti opotrebovaniu.
- Odolný voči korózii a UV žiareniu.
- Vysoké ukazovatele plasticity. Rúry sa dobre ohýbajú, čo umožňuje zostavovať konštrukcie bez použitia tvaroviek.
- Odolný voči náhlym zmenám teploty a kolísaniu tlaku.
- Mrazuvzdornosť. Rúry sa po zmrazení nezrútia.
- Atraktívny vzhľad.
- Trvanlivosť.
- Netečnosť vo vzťahu k agresívnemu prostrediu.
- Tepelná odolnosť.
- Plynotesnosť.
- Ohľaduplnosť k životnému prostrediu. Zliatiny medi nevypúšťajú toxické látky a sú stabilné voči oxidácii.
- Antibakteriálna vlastnosť.
- Nízka hmotnosť, jednoduchá inštalácia a preprava.
- Pri prúdení vody nedochádza k hromadeniu na vnútorných stenách.
Nevýhody použitia medených rúrok pre vodovodný systém zahŕňajú:
- Dosť vysoké náklady.
- Vysoká elektrická vodivosť.
- Obtiažnosť kombinácie s inými typmi potrubí (plastové, oceľové, hliníkové).
- Pri pripájaní častí potrubia je potrebné špeciálne vybavenie (plynový horák alebo spájkovačka) a určité zručnosti.
Montážní návod izolací TUBEX
Pri výbere materiálu je dôležité zvážiť všetky tieto faktory a zvoliť najvhodnejšie riešenie pre vašu konkrétnu inštaláciu.
