Komplexné zateplenie sokla a základov vrátane izolačného krídla

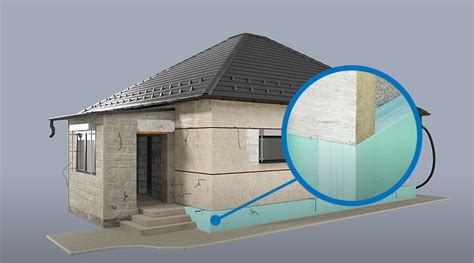

Sokel, päta múru či podmurovka je najnižšia časť rodinného domu, ktorá prichádza do priameho styku so zemou a vytvára prechod medzi zemou, základmi domu a konštrukciou. Je to na prvý pohľad takmer neviditeľná, no pre stavbu veľmi podstatná súčasť domu, na ktorú nemožno zabúdať. Sokel ochráni dom odspodu a okrem toho podčiarkne celkovú fasádu. Niekedy vidíme kontrast medzi fasádou a soklom, ktorý je obložený kameňom, mramorom, keramikou či inými druhmi materiálov, no stáva sa, že je takmer totožný ako fasáda domu.

Prečo je zateplenie sokla kľúčové?

O sokloch platí, že sú najviac namáhané a taktiež najviac znečisťované. Pre správnu funkciu sokla je potrebné, aby bol dostatočne zateplený a dokázal odolať mrazu a vlhkosti. Zateplenie sokla je teda veľmi dôležité, keďže tepelná izolácia sokla zabráni vzniku tepelných mostov a tým aj nežiaducemu úniku tepla. Na zateplenie treba myslieť pri novostavbe, ale rovnako aj pri rekonštrukcii starého domu.

Tepelné mosty sú miesta, kde rýchlosť unikania tepla z teplejšieho priestoru do chladnejšieho je mnohonásobne vyššia ako v okolitých častiach. Sú to najčastejšie rohy miestností alebo prerušená tepelná izolácia. Vďaka dobrému zatepleniu sokla sa však môžeme vyhnúť tepelným stratám. Má to pozitívny vplyv aj na zníženie nákladov na vykurovanie. Takisto je tu však riziko tvorenia plesní kvôli kondenzovaniu pary v oblasti spojenia základov a fasády, čo má vplyv nielen na estetiku, ale aj na zdravie. Nielenže to má vplyv na estetiku, ale takisto aj na zdravie.

V neposlednom rade sokel spĺňa aj funkciu ochrannú. Ak chceme, aby sokel plnil svoju úlohu správne, nemôžeme sa vyhnúť pojmom hydroizolácia, tepelná izolácia a drenáž. Nesprávne odvedená stekajúca dažďová voda po povrchu fasády by mohla zatekať do oblasti sokla a spôsobiť vlhkosť fasády a muriva.

Výzvy a požiadavky na izoláciu sokla a spodnej stavby

Tepelnoizolačné obloženie muriva sokla je vystavené mnohým atakom pod aj tesne nad terénom. Spodná časť domu je vystavená inému zaťaženiu než zvyšok konštrukcie. Izolácia preto musí dlhodobo odolávať viacerým nepriaznivým vplyvom:

1. Vlhkosť a voda: Zásadný faktor. Vlhkosť a voda môžu na spodnú stavbu pôsobiť z viacerých zdrojov:
   • zemná vlhkosť - bežná voda prirodzene obsiahnutá v pôde, ktorá vzlína do konštrukcií
   • stekajúca voda - zrážky a voda z topiaceho sa snehu, ktoré smerujú ku stenám a soklu
   • tlaková voda - spodná voda, ktorá sa nemá kam vsakovať a tlačí na konštrukciu
   Týmto problémom treba predchádzať už pri projekte stavby - vodu stekajúcu z povrchu fasády odviesť do dostatočnej vzdialenosti od objektu, napríklad drenážou pri päte základu.
2. Mechanické zaťaženie: Na izoláciu pod úrovňou terénu sa prenáša veľká záťaž od:
   • zeminy, ktorá sa nasype späť do stavebnej jamy
   • bežnej prevádzky - či už ide o pohyb osôb, alebo vozidiel v okolí stavby
   Preto je potrebné zvoliť materiály s dostatočne vysokou pevnosťou v tlaku a dlhodobou tvarovou stálosťou. Sokel musí byť veľmi odolný, pretože je neustále vystavovaný záťažovým situáciám. Musí napríklad odolať tečúcej a striekajúcej vode, cestárskej soli, nepriaznivým vplyvom počasia, teplotným výkyvom, vysokým horúčavám i veľkým mrazom.
3. Tepelné namáhanie: Sokel aj časť suterénu musia zvládnuť:
   • kolísanie teplôt - počas dňa i celého roka
   • mráz - najmä v zóne tesne nad a pod terénom
   Izolačný materiál v tejto časti má byť rozmerovo stabilný a nemení svoje vlastnosti pri opakovanom zamŕzaní.
4. Chemická agresivita prostredia: Pôda zvyčajne obsahuje agresívne látky (napr. soli, sírany, hnojivá alebo splašky z okolitej zástavby), ktoré negatívne pôsobia na hydroizoláciu aj na tepelnoizolačné vrstvy.

Vlastnosti, ktoré by sokel mal mať, sú určite pevnosť, odolnosť voči pôsobeniu vody a mrazu, možnosť mechanického čistenia, dostatočnú tepelnoizolačnú schopnosť a netreba zabudnúť na priaznivé ekonomické riešenie s optimálnym pomerom cena a kvality.

Zateplenie sokla pomocou izolačného krídla

Jedným z menej používaných, no veľmi účinných spôsobov je zateplenie sokla a základu tzv. izolačného krídla. Toto netradičné, zatiaľ málo používané riešenie zateplenia sokla je určené predovšetkým pre prípady, keď nie je možné v okolí stavby realizovať výkopové práce.

Tepelnú izoláciu možno celkom jednoduchým spôsobom aplikovať pod odkvapový chodník. Výborný účinok je zrejmý z priloženého priebehu teplotných polí - problémová zamŕzajúca zóna spoločne s kondenzačnou zónou sa priaznivo posúva do objektu, respektíve smerom od objektu. Riešením sa dosiahnu najlepšie hodnoty z hľadiska vnútornej povrchovej teploty.

Zateplenie pomocou soklových dosák alebo dosák XPS odstraňuje obvyklý tepelný most (hlavný dôvod na vznik plesní v interiéri) a zamedzuje vzlínaniu vlhkosti (vzniku výkvetov). Úplne zbytočným nedotiahnutím izolácie pod úroveň terénu vzniká veľký tepelný most, ktorý spravidla prináša tradičné problémy - vysoké tepelné straty, plesnivenie kútov, vysokú vlhkosť v konštrukcii aj na povrchu. Najslabšie miesto konštrukcie po stránke izolácie je často úplne nelogicky zabudnuté, napriek tomu, že riešenie je veľmi jednoduché a finančne nenáročné.

Tento komplexný spôsob zateplenia fasády i sokla, t.j. zateplenia použitím systému Fibran spolu s tepelnou izoláciou sokla a základu doskami Fibran, je tiež najúčinnejšia ochrana objektu. Celá stavba vrátane základov sa nachádza v chránenej oblasti, čo zabezpečuje minimalizáciu tepelných strát a maximálnu životnosť konštrukcie. Toto riešenie demonštruje, že zatiahnutie tepelnej izolácie pod úroveň terénu, aj keď v obmedzenej miere, je veľmi dôležité.

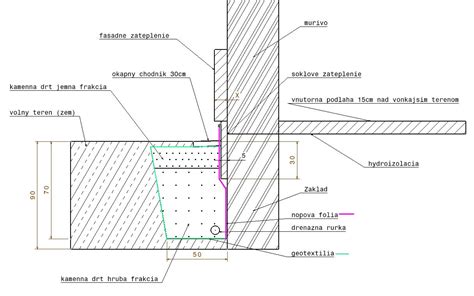

Pomocou dosiek Perimetr, umiestnených vodorovne (pod chodník) do vzdialenosti min. 80 cm od paty budovy, bolo docílené kvalitného vyriešenia tepelného mostu spodnej stavby. Tento detail dosiahol najlepšie hodnoty z hľadiska kondenzácie vodnej pary. Zateplenie sokla pomocou extrudovaného polystyrénu patrí medzi najzákladnejšie detaily každej stavby. Pritom je úplne jedno, či ide o jednovrstvový alebo vrstvený zateplený múr.

Bežné chyby pri zateplení sokla

Pri navrhovaní a pri vlastnej realizácii detailu sokla často dochádza k významným chybám, a to tak pri jednovrstvových, ako aj viacvrstvovch zateplených stenách. Vytvoriť kvalitný detail sokla bez výrazného tepelného mosta nie je ani zložité, ani drahé. Úplne zlá, ale, bohužiaľ, najčastejšia realizácia detailu sokla jednovrstvových múrov vedie k vzniku významného tepelného mosta so všetkými negatívnymi dôsledkami. Tabuľka ukazuje, že najhoršie z posudzovaných variantov vychádza detail č.3, t.j. detail zatepleného múra bez zatepleného sokla. Druhým najhorším detailom je č.1 (jednovrstvový múr bez zateplenia sokla).

Materiály na izoláciu sokla a základov

Základom je vybrať správnu izoláciu. Je dôležité, aby mal materiál vhodnú štruktúru. Na izoláciu sokla, suterénnych stien a základov sa používajú dva typy materiálov - nenasiakavý expandovaný polystyrén (EPS), expandovaný perimetrický polystyrén a extrudovaný polystyrén (XPS).

• Nenasiakavý EPS a perimetrický polystyrén: Vyrábajú sa do foriem (na rozdiel od klasického EPS). Vďaka tomu sú pevnejšie, majú minimálnu nasiakavosť a odolnosť voči mrazu.
  • Isover EPS Soklová doska: ideálna na izoláciu sokla alebo ako prechod medzi fasádou a terénom. Má vaflovú štruktúru, ktorá umožňuje vysokú priľnavosť lepidiel. Sú vysoko pevné, riešia detail ukončenia hydroizolácie nad terénom a umožňujú spojité prevedenie omietok až pod úroveň terénu.
  • Isover EPS Perimeter: nájde využitie pri stenách suterénu, základových pásoch alebo ako stratené debnenie.
• Extrudovaný polystyrén (XPS): Má uzavretú bunkovú štruktúru, preto je ešte menej nasiakavý než vyššie uvedené typy izolantov. Je ideálny ako tepelná izolácia vonkajších stien suterénneho muriva v kontakte so zeminou. Dodávajú sa vo vyhotovení pero a drážka, čo uľahčuje montáž a znižuje riziko vzniku tepelných mostov na minimum. Vďaka vysokej pevnosti poskytujú izoláciu proti vode aj ochranu pred mechanickým poškodením. Polystyrén je vhodným materiálom aj na základy stavby, pretože je vodoodolný a ochráni objekt aj všade tam, kde dochádza k dlhodobému pôsobeniu vody. Okrem tepelného komfortu tak bráni aj rastu baktérií a húb.
  • Styrodur 2800 C: je univerzálny produkt na zateplenie sokla, základov alebo atík. Má povrch s vaflovitou štruktúrou, ktorá zvyšuje priľnavosť lepidiel aj omietok.
  • Styrodur 3000 CS, Styrodur 4000 CS, Styrodur 5000 CS: využijete na zateplenie základových pásov, suterénnych stien alebo plochých striech. Ide o kotvenie Styroduru lepením, ktoré je dočasné "montážne lepenie", ktoré dosky podrží na mieste, kým sa nezasype stavebná jama.

Na izoláciu sokla je ideálne použiť extrudovaný polystyrén napr. značky Styrodur. Používa sa ako vonkajšia izolácia, v miestach styku s pôdou. Keď ho použijeme ako obvodovú izoláciu, môžeme čiastočne znížiť tepelné straty v spodnej časti budovy. Styrodur je materiál vhodný na zateplenie suterénu a na miesta s vysokou vlhkosťou, ako sú napríklad aj pivničné priestory.

Hrúbka izolácie

Potrebné je použiť správnu hrúbku polystyrénu. Hrúbka izolácie však závisí aj od toho, aký úsporný dom staviame. Pri rekonštrukcii staršieho domu sa na steny používa zateplenie s hrúbkou 100 až 150 mm, izolačná soklová doska by mala byť o 30 mm tenšia. Pri nových, nízkoenergetických domoch je hrúbka zateplenia stien 200 až 300 mm, izolácia sokla by preto mala mať hrúbku 180 až 260 mm. Momentálne sú na trhu izolačné dosky rôznej hrúbky, preto väčšinou nie je potrebné lepiť ich dokopy.

Realizácia zateplenia sokla

Rovnako ako pre ETICS, musí byť podklad pre soklové izolácie vyzretý, bez prachu, mastnoty, výkvetov, pľuzgierov a odlupujúcich sa miest, biotického napadnutia a aktívnych trhlín. Podklad musí byť vždy vyzretý, súdržný a bez nečistôt - odstráňte prach, mastnoty, výkvety, olupujúce sa miesta, plesne aj aktívne trhliny. Odporúča sa napríklad umytie tlakovou vodou.

Postup lepenia izolačných dosiek:

1. Lepenie soklových dosiek (nadzemná časť): Na klasické minerálne podklady (tehly, betón) použite bežné ETICS lepidlá (napr. webertherm elastik alebo EnveoKleber Premium). Lepidlo nanášajte formou obvodového rámčeka a troch vnútorných terčov. Pre lepenie na soklové murivo Vám bude stačiť použitie muriva na báze cementu, ktoré je zároveň aj stierková hmota. Pre lepenie na asfaltové hydroizolácie je nutné použiť lepidlá na báze asfaltu alebo špeciálne PUR peny bez rozpúšťadiel. V prípade nasiakavých a poréznych podkladov zo sádrokartónu, prípadne dreva sa používajú disperzné lepidlá. Lepidlá na báze polyuretánu sú vhodné takmer na všetky povrchy. V miestach obkladov keramickými pásikami sa odporúča plochu lepidla zvýšiť zo 40% na 60% povrchu dosky, alebo lepiť celoplošne.
2. Lepenie dosiek v oblasti suterénu (pod úrovňou terénu): Pod zemou sa používa tzv. „montážne lepenie“, ktoré drží izoláciu dovtedy, pokiaľ steny suterénu zasypete zeminou. Dosky založte pevne napr. na základový presah, aby pri zásype nedošlo k ich posunu alebo poškodeniu. Lepením musí byť zabezpečené, že pri sadaní zásypovej pôdy nevzniknú v izolácii šmykové pnutia. Ak používame Styrodur na zateplenie časti domu, ktorá sa nachádza pod úrovňou terénu, stačí jednoduché lepenie, pretože ho pritláča tlak zeminy.

Kotvenie a výstužná vrstva

Akonáhle lepidlo vytvrdne, soklové dosky v nadzemnej časti mechanicky ukotvite hmoždinkami (4-6 ks/m²). Soklová časť sa kotví iba na miestach, na ktorých kotva nemôže poškodiť hydroizoláciu. Pri kotvení používame lepidlá na báze asfaltu, prípadne iné špeciálne lepidlá, ktoré neobsahujú rozpúšťadlá. Ak počítate s montážou keramických obkladov, je potrebné kotvenie zosilniť.

Výstužná vrstva na sokli sa vykonáva rovnako ako pri bežných fasádnych izoláciách - pomocou výstužnej stierky so sklo-textilnou armovacou mriežkou. Táto vrstva sa zaťahuje min. 300 mm pod úroveň terénu, aby boli izolačné dosky dostatočne chránené proti mechanickému poškodeniu a napr. aby izoláciu chránila pred mechanickým poškodením. V miestach s vysokou prevádzkou (okolo chodníkov, ihrísk a pod.), s rizikom prerazenia systému je vhodné výstužnú vrstvu zdvojiť, alebo použiť zosilnenú tzv. pancierovú perlinku.

Finálna úprava sokla

Pred nanesením finálnej vrstvy sokel najprv napenetrujte (zjednotíte nasiakavosť podkladu a zlepšíte priľnavosť následných vrstiev). Ako povrchová úprava soklu sa najčastejšie používajú soklové dekoratívne omietky z prírodného, prípadne umelého kameniva weberpas marmolit alebo weberpas mozaiková omietka, prípadne weberpas silikon brick. Vybrať si môžete zo širokého portfólia dekoratívnych a dizajnových omietok weber.

Často sa používa aj keramický obklad, prípadne kameň. V takomto prípade je nevyhnutné uskutočniť tepelno-technický výpočet (pre dostatočnú izoláciu proti vlhkosti), pretože keramický i kamenný obklad je difúzne uzavretý a v zatepľovacom systéme by tak mohla kondenzovať vysoká vlhkosť, ktorá by mohla viesť k poruchám. Izolačná soklová doska by mala byť o 30 mm tenšia ako izolácia stien.

Technické parametre tepelnej izolácie

Tepelný odpor (R) udáva mieru odporu proti prenikaniu tepla. Čím vyšší je tepelný odpor materiálu alebo konštrukcie, tým pomalšie teplo prechádza. Preto je cieľom, aby bol tepelný odpor obalu budovy (podlaha na teréne, obvodové steny i strecha) čo najvyšší.

Súčiniteľ tepelnej vodivosti (λ) predstavuje dôležité kritérium porovnávania kvality tepelných izolácií. Udáva, ako jednotlivé materiály vedú teplo.
