Viaccestný vypínač je kľúčovou súčasťou elektrických systémov, široko používaný v rôznych aplikáciách, od domácich spotrebičov až po priemyselné stroje. Predtým, ako sa ponoríme do viaccestných vypínačov, je nevyhnutné pochopiť základnú koncepciu vypínača. Sieťový vypínač je zariadenie, ktoré riadi tok elektrického prúdu v obvode. Môže buď dokončiť obvod, čím umožní prúdenie prúdu, alebo preruší obvod a zastaví prúd.
Základy viaccestných vypínačov
Viaccestný vypínač je zložitejší ako jednoduchý vypínač SPST. Zvyčajne pozostáva z viacerých tyčí a hodov. Pól označuje počet samostatných obvodov, ktoré môže prepínač ovládať, zatiaľ čo hod označuje počet polôh, ku ktorým môže prepínač pripojiť každý pól.
Fyzická štruktúra a pracovný mechanizmus
Fyzická štruktúra viaccestného vypínača obsahuje kryt, ktorý chráni vnútorné komponenty pred poškodením a faktormi prostredia. Vo vnútri krytu sú kontakty, čo sú vodivé materiály, ktoré vytvárajú alebo prerušujú elektrické spojenie. Tieto kontakty sú zvyčajne vyrobené z kovov, ako je meď alebo striebro, kvôli ich vysokej vodivosti. K dispozícii je tiež aktuátor, čo je časť, s ktorou používateľ manipuluje, aby zmenil polohu spínača.
Pracovný mechanizmus viaccestného vypínača je založený na pohybe kontaktov. Keď sa pohon pohne, spôsobí to, že kontakty zmenia svoju polohu. V polohe "zapnuté" sú kontakty spojené a vytvárajú uzavretý obvod. To umožňuje, aby elektrický prúd prúdil zo zdroja energie cez spínač a do záťaže (ako je žiarovka alebo motor). Vo viaccestnom prepínači je pohyb kontaktov zložitejší. Napríklad v prepínači DPDT, keď sa ovládač presunie do jednej polohy, jedna sada kontaktov pripojí prvý pól k jednému obvodu a ďalšia sada kontaktov pripojí druhý pól k inému obvodu. Keď sa pohon presunie do inej polohy, spoje sa obrátia.
Aplikácie a bezpečnosť
Viaccestné výkonové spínače majú širokú škálu aplikácií. V domácnostiach sa bežne používajú v osvetľovacích systémoch. Napríklad trojcestný prepínač vám umožňuje ovládať jedno svietidlo z dvoch rôznych miest, ako napríklad v hornej a dolnej časti schodiska. V priemyselných aplikáciách sa viaccestné výkonové spínače používajú na ovládanie zložitých strojov. Môžu sa použiť na spustenie, zastavenie a zmenu prevádzkového režimu motorov, ako aj na prepínanie medzi rôznymi zdrojmi energie.
Bezpečnosť je kritickým aspektom výkonových spínačov, najmä viaccestných. Mnoho viaccestných vypínačov je vybavených bezpečnostnými funkciami na zabránenie úrazu elektrickým prúdom. Jednou z takýchto funkcií je použitie termočlánku. Termočlánok je zariadenie, ktoré dokáže detekovať zmeny teploty. Ďalším bezpečnostným prvkom je použitie poistkového drôtu. Poistkový drôt je tenký drôt s nízkym bodom topenia.
Faktory ovplyvňujúce výkon a údržba
Výkon viaccestných vypínačov môže ovplyvniť niekoľko faktorov. Jedným z najdôležitejších faktorov je kvalita kontaktov. V priebehu času sa kontakty môžu opotrebovať v dôsledku opakovaného používania, oxidácie alebo iskrenia. K iskreniu dochádza, keď cez kontakty pri otváraní alebo zatváraní preskočí iskra vysokého napätia, čo môže spôsobiť poškodenie kontaktných plôch. Svoju úlohu zohráva aj prostredie, v ktorom prepínač funguje. Prepínače používané v náročných prostrediach, ako sú prostredia s vysokou vlhkosťou, prachom alebo extrémnymi teplotami, môžu vyžadovať dodatočnú ochranu.
Pravidelná údržba je nevyhnutná na zabezpečenie správneho fungovania viaccestných vypínačov. To zahŕňa čistenie kontaktov, aby sa odstránili nečistoty alebo oxidácia, kontrolu tesnosti spojov a kontrolu prípadných známok poškodenia krytu. Ak prepínač nefunguje správne, existuje niekoľko krokov na riešenie problémov, ktoré možno vykonať. Najprv skontrolujte zdroj napájania, aby ste sa uistili, že poskytuje správne napätie. Potom skontrolujte, či spínač nie je poškodený, napríklad zlomené kontakty alebo poškodený ovládač.
Výber správneho viaccestného vypínača je rozhodujúci pre bezpečnosť a účinnosť elektrického systému. Pri výbere prepínača musíte zvážiť faktory, ako je počet pólov a požadovaných hodov, menovité napätie a prúd, typ pohonu a podmienky prostredia, v ktorých sa bude prepínač používať. Viaccestné vypínače sú neoddeliteľnou súčasťou moderných elektrických systémov. Ich schopnosť ovládať viacero obvodov a poskytovať flexibilitu v konfigurácii obvodov ich robí nepostrádateľnými v rôznych aplikáciách.

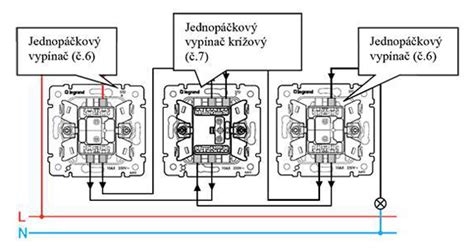

Zapustený krížový vypínač O-OR-OE-7503/W (Onyx)
Zapustený krížový vypínač O-OR-OE-7503/W z moderného radu Onyx je určený na ovládanie osvetlenia z viacerých miest v jednom obvode. Je praktickým riešením najmä pre chodby, schodiská, medziposchodia a ďalšie priestory, kde je potrebné pohodlné prepínanie svetla z viacerých stanovišť. Biely vyhotovený vypínač pôsobí čisto a univerzálne, takže sa ľahko začlení do väčšiny interiérov.
Hlavné výhody a použitie
Séria Onyx spája moderný vzhľad s praktickým a bezpečným používaním. Vypínač je súčasťou modulárneho systému s rámovými doskami, takže umožňuje jednotný vzhľad elektroinštalácie v domácnosti aj v komerčných priestoroch. Mechanizmus rýchleho pripojenia zjednodušuje montáž a napomáha spoľahlivému zapojeniu vodičov.
- určený na zapustenú montáž do inštalačnej krabice
- umožňuje ovládanie osvetlenia z viacerých miest
- vhodný do chodieb, schodísk a medzipodlaží
- moderný biely dizajn z radu Onyx
- modulárny systém s rámovými doskami
- rýchle pripojenie vodičov zasunutím do tela prístroja
- spoľahlivá a bezpečná inštalácia
- estetické prevedenie vhodné do moderných interiérov
Krížový vypínač je vhodný tam, kde chcete svetlo ovládať z viacerých miest v rámci jedného zapojenia. Typicky sa používa medzi dvoma schodiskovými vypínačmi, čím rozširuje komfort ovládania osvetlenia. Praktické riešenie oceníte v rodinných domoch, bytoch aj v kancelárskych priestoroch.
- rozšírenie ovládania osvetlenia o ďalšie miesto
- ideálny pre schodiskové a chodové osvetlenie
- vhodný pre bytové aj domové elektroinštalácie
- určený na vnútorné použitie
Technické parametre a dôležité informácie
- Zapojovací systém: krížový vypínač
- Spôsob ovládania: kolískový
- Zostava: modulárny prvok elektroinštalačného príslušenstva
- Počet kolísk: 1
- Spôsob montáže: podomietková montáž
- Spôsob upevnenia: pazúrikové / skrutkové upevnenie
- Materiál: plast, termoplast
- Povrchová ochrana: lakovanie
- Povrchová úprava: lesklá
- Farba: biela
- Priestor na popis / informačná plocha: nie
- Stupeň krytia: IP20
- Menovité napätie: 250 V
- Frekvencia: 50 Hz
- Menovitý prúd: 10 A
- Typ pripojenia: samozacvakávací konektor
- Šírka prístroja: 98 mm
- Výška prístroja: 82 mm
- Hĺbka prístroja: 13 mm
- Montážna hĺbka: 27 mm
- Minimálna hĺbka inštalačnej krabice: 27 mm
Výrobok je určený na použitie v interiéri a vzhľadom na stupeň krytia IP20 nie je vhodný do vlhkého alebo prašného prostredia. Pred montážou je potrebné overiť kompatibilitu s existujúcou elektroinštaláciou a hĺbku montážnej krabice.

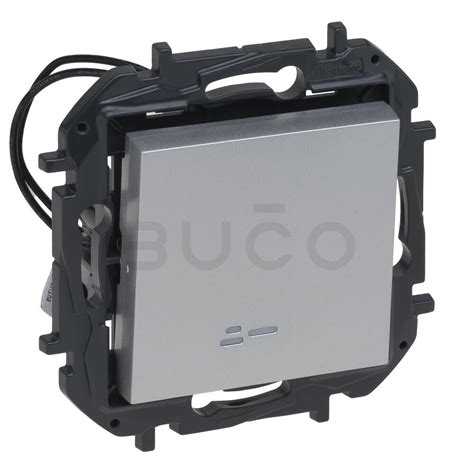

Zapustený striedavý prepínač Legrand Plexo 069811L
Striedavý prepínač Legrand Plexo 069811L je ideálnym riešením tam, kde potrebujete spojiť vysokú odolnosť s diskrétnym vzhľadom. Na rozdiel od modelov na omietku je táto kompletná zostava navrhnutá pre zapustenú montáž do steny, vďaka čomu minimálne vystupuje z fasády. S krytím IP55 a mechanickou húževnatosťou IK08 ide o bezpečný a trvácny prvok pre vonkajšie terasy, garáže aj technické priestory, kde bežné domové vypínače nepostačujú.
Hlavné vlastnosti a použitie
- Obojsmerné ovládanie (Radenie 6): Umožňuje vypínanie a zapínanie jedného svetla z dvoch rôznych miest (napr. na koncoch chodby).
- Zapustené prevedenie: Estetická montáž do omietky, ktorá zabezpečuje diskrétne splynutie vypínača s povrchom steny.
- Vysoká ochrana IP55: Prístroj je chránený pred nebezpečným usadením prachu a pred striekajúcou vodou z akéhokoľvek smeru.
- Robustnosť IK08: Vypínač odolá silným mechanickým nárazom o sile 5 Joulov, čo zaručuje dlhú životnosť v dielňach.
- Bezskrutkové Push-in svorky: Rýchle a bezpečné zapojenie tuhých aj ohybných vodičov jednoduchým zasunutím bez náradia.
- Kompletný výrobok: Balenie obsahuje mechanizmus vypínača aj vonkajší montážny rám s tesnením pre zapustenú montáž.
Pre zachovanie stupňa krytia IP55 pri zapustenej montáži je nevyhnutné použiť hladký a rovný podklad, aby tesnenie rámu dokonale priľahlo k omietke. Ak si nie ste istí rozdielom medzi radením č. 6 a inými typmi vypínačov, odporúčame náš článok prehľad radenia spínačov. Podrobnejšie informácie o dôležitosti správnej ochrany v náročnom prostredí nájdete v blogu o stupňoch krytia IP.
Overenie kompatibility a technické parametre
- Nevhodné pre: Povrchovú montáž priamo na omietku bez krabice. Tento model vyžaduje otvor a krabicu v stene.
- Hĺbka krabice: Výrobca odporúča inštalačnú krabicu s minimálnou hĺbkou 40 mm pre pohodlné uloženie vodičov.
- Typ vodičov: Push-in svorky sú certifikované pre medené vodiče s prierezom od 1,5 mm2 do 2,5 mm2.
- Typ montáže: Zapustená (komplet pod omietku)
- Radenie: Striedavý prepínač (Radenie 6)
- Menovitý prúd: 10 AX (vhodné pre žiarivky)
- Stupeň krytia IP: IP55
- Mechanická odolnosť: IK08
- Typ pripojenia: Push-in (bezskrutkové svorky)
- Rozmery (Š x V x H): 85 x 85 x 57 mm
- Materiál: Termoplast (bezhalogénový)
- Kapacita svoriek: 1,5 - 2,5 mm2
- Farba: Sivá (RAL 7046)
Časté otázky k prepínaču Legrand Plexo 069811L
- Je tento striedavý prepínač kompletný vrátane montážneho rámu? Áno, model 069811L sa dodáva ako kompletný výrobok pre zapustenú montáž, ktorý obsahuje prístroj prepínača aj vonkajší rám s tesnením.
- Môžem tento vypínač namontovať do sádrokartónu? Áno, pri použití štandardnej inštalačnej krabice určenej do dutých stien (napr. KI68) je montáž tohto kompletu do sádrokartónu plne možná.
- Čo presne znamená krytie IP55 pri zapustenej montáži? Tento stupeň ochrany zaručuje bezpečnú prevádzku vo vlhku a prašnom prostredí. Aby bolo krytie reálne dosiahnuté, musí rámček s tesnením dokonale doliehať na rovný povrch omietky.
- Ako funguje bezskrutkové pripojenie vodičov? Vypínač využíva push-in svorky. Tuhý odizolovaný vodič stačí jednoducho zasunúť do otvoru, kde ho pružinový mechanizmus pevne zafixuje bez skrutkovania.
- Je vypínač Legrand Plexo vhodný na inštaláciu v exteriéri? Áno, vďaka krytiu IP55 a UV stabilite materiálu je tento zapustený komplet ideálnou voľbou pre fasády rodinných domov, terasy alebo altánky.
- Dá sa tento vypínač podsvietiť pre orientáciu v tme? Nie, tento konkrétny model 069811L nie je vybavený orientačným ani funkčným osvetlením.
- Akú hlbokú krabicu v stene potrebujem pre tento vypínač? Výrobca odporúča inštalačnú krabicu pod omietku s minimálnou hĺbkou 40 mm, aby zostal dostatočný priestor pre ohyb a uloženie vodičov za prístrojom.
- Je materiál vypínača odolný voči slnečnému žiareniu? Áno, termoplast použitý v rade Plexo je UV stabilný, čo znamená, že vplyvom slnka nekrehne ani nestráca svoju pôvodnú sivú farbu RAL 7046.
- Znesie vypínač silnejší mechanický náraz? Áno, s klasifikáciou IK08 vypínač odolá nárazu s energiou až 5 Joulov, čo ho predurčuje do priestorov s náročnou prevádzkou (dielne, sklady).
- Čo znamená radenie č. 6 pri tomto modeli? Radenie č. 6 (striedavý prepínač) sa používa na ovládanie jedného svetelného okruhu z dvoch miest, napríklad v páre na opačných stranách chodby.
Zapustený jednopólový vypínač s osvetlením O-OR-OE-7700/P/W (Pearl)
Zapustený jednopólový vypínač s osvetlením O-OR-OE-7700/P/W z rady Pearl je praktické riešenie pre ovládanie jedného svetelného okruhu v interiéri. Vďaka orientačnému podsvieteniu je tlačidlo dobre viditeľné aj pri zníženom osvetlení, čo zvyšuje komfort používania najmä na chodbách, v predsieňach, schodiskách alebo technických miestnostiach. Model je určený na zapustenú montáž a vďaka modulárnemu systému je vhodný do moderných elektroinštalácií. Biely lesklý dizajn pôsobí čisto a nadčasovo, takže sa ľahko kombinuje s ostatným vypínačovým programom v domácnosti aj v komerčných priestoroch.
Hlavné výhody a použitie
- jednopólové ovládanie jedného elektrického obvodu
- orientačné osvetlenie pre lepšiu viditeľnosť v tme
- zapustená montáž pre čistý a nenápadný vzhľad
- modulárna séria Pearl pre jednotný systém osadenia
- biele prevedenie vhodné do väčšiny interiérov
Tento vypínač je navrhnutý tak, aby ponúkal spoľahlivé každodenné používanie a jednoduchú montáž. Mechanizmus rýchleho pripojenia umožňuje pohodlné zasunutie vodičov priamo do tela prístroja, čo urýchľuje inštaláciu a pomáha dosiahnuť bezpečné spojenie. Robustná montážna konštrukcia a samosvorné prvky prispievajú k stabilnému uchyteniu v inštalačnej krabici. Praktickým prínosom je aj orientačné podsvietenie, ktoré uľahčuje nájdenie vypínača v noci. Vďaka kompaktným rozmerom sa hodí aj do bežných inštalačných riešení s požadovanou minimálnou hĺbkou krabice 27 mm.
- rýchle a bezpečné pripojenie vodičov
- stabilné uchytenie v inštalačnej krabici
- vhodný pre bežné interiérové použitie
- dobrá viditeľnosť vypínača v tme vďaka osvetleniu
- kompaktné rozmery pre jednoduché začlenenie do interiéru
Zapustený vypínač s osvetlením O-OR-OE-7700/P/W je určený na ovládanie osvetlenia v interiéri. Najčastejšie sa používa v domácnostiach, kanceláriách, chodbách, schodiskách, pivniciach či technických miestnostiach, kde je výhodou najmä možnosť rýchlej orientácie v priestore. Vďaka menovitému napätiu 250 V a prúdu 10 A je vhodný pre štandardné svetelné obvody.
Sporákové vypínače: Špecifické riešenia pre vysoký výkon
Sporákový vypínač bol kedysi v domácnostiach či prevádzkach s elektrickým sporákom alebo varnou doskou samozrejmosťou. Je však nutné a povinné vypínač na sporák použiť? Čo hovoria normy? Prosím, majte na pamäti, že zasahovať do elektroinštalácie a montovať, demontovať či vymieňať zvodiče prepätia môže iba kvalifikovaný elektrotechnik s osvedčením podľa vyhl. 508/2009 Z. z. Neriskujte zbytočne - nechajte to na odborníka.
Výrobca elektrického sporáka či varnej dosky však môže mať iný názor a použitie sporákového vypínača môže prikázať v montážnom návode. ⚠️ Ak výrobca sporákový vypínač požaduje, dajte ho tam. Za prvé, návod od výrobcu je nadradený technickým normám. A za druhé, ak by tam vypínač sporáka nebol a niečo by sa pos*alo, nemuseli by uznať záruku. No a podobne môže vypínač na elektrický sporák navrhnúť projektant v projekte elektroinštalácie. Vypínač skrátka máte po ruke. Predstavte si, že nedajbože začne doska či sporák horieť, začne sa vám páliť jedlo a zrovna nebude fungovať dotykové či tlačidlové ovládanie, začnú sa s tým hrať deti… Ako som už spomenul, človek nikdy nevie. Čítal som názor, že kedysi sa z jedného trojfázového okruhu často napájalo viacero zariadení. Ak by ste teda vypli spoločný istič, mohli ste odstaviť napríklad aj bojler, čerpadlo domácej vodárne a pod. Toto vysvetlenie mi dáva zmysel, keďže v minulosti sa naozaj dosť šetrilo materiálom. Žiaľ, často nielen na úkor komfortu, ale aj bezpečnosti.
Svetelné obvody sa totiž istia 10 A ističmi a používajú sa káble s prierezom 1,5 mm2, lebo to stačí. Ale 10 A, to je iba 2,3 kW, čo pre sporák ani varnú dosku zďaleka nie je dosť. Taký výkon má jedna tá stredne veľká platňa na ňom, resp. Aj keby ste zapájali elektrický sporák či varnú dosku iba na jednu fázu, určite použite sporákový vypínač alebo iný adekvátny vypínač - tj. Zjednodušene: Ak má istič sporákového okruhu 16 A, vypínač musí zniesť aspoň 16 A. Ak má istič 25 A, vypínač musí zniesť aspoň 25 A. Sporáková prípojka môže zapínať/vypínať takmer akýkoľvek trojfázový 400 V spotrebič, pri predpoklade, že dodržíte max. prúd. ⚠️ Sporákový vypínač nemusí byť vhodný na napájanie elektromotorov, transformátorov a podobných spotrebičov s vysokou indukčnosťou (indukčná varná doska je ok, tam si to elektronika postráži). Takéto spotrebiče majú vysoké prúdové špičky pri zapínaní a vypínaní - kontakty sa môžu zničiť alebo rýchlo opotrebovať. Štandardom pre vypínač na varnú dosku či sporák je 16 A na každý kontakt, čo stačí pre väčšinu elektrických sporákov a varných dosiek (max. výkon je v tomto prípade až 11 kW). Niektorí výrobcovia však udávajú uvedený prúd ako špičkový, nie ako trvalé zaťaženie. Dajte si pozor, či ide o prúd pre odporové spotrebiče (sporák, ohrievač a pod.). Pre indukčné spotrebiče ako elektromotor môže byť max. Obvykle je maximálne napätie medzi kontaktmi 400 V, čo zodpovedá napätiu v bežných trojfázových rozvodoch v domácnosti či menších prevádzkach. IP krytie špecifikuje odolnosť sporákového vypínača voči vlhkosti, prachu a vniknutiu cudzích predmetov. Pri 16 A sporákových vypínačoch je to obvykle do 2,5 mm2, čo je tak akurát. Povinné je označenie polôh spínacieho mechanizmu číslami 0 a I. Tak ako pri vypínačoch na svetlo, aj v tomto prípade prevláda biela farba. Klasické „sporákovky“ majú v strede jednu ovládaciu páčku.
V prvom rade, sporáková prípojka (sporákový vypínač) by mal byť rýchlo prístupný. Pretože o rok bude mastnejší než tie rezne, ktoré ste pod ním celý čas vyprážali. Pozor si dajte aj na vlhké prostredie a neumiestnite „sporákovku“ (sporákový vypínač) do umývacieho priestoru. Tie so zapustenou montážou sa väčšinou hodia aj do dutých priečok ako sadrokartón.
Prehľad sporákových vypínačov
Sporákový vypínač ABB klasický
- Dizajn: Klasický, robustná konštrukcia.
- Počet fáz/kontaktov: 3
- Max. istenie: 25 A
- Určenie: sporáky, varné dosky a tepelné spotrebiče
- Montáž: pod omietku bez krabice
- Krytie: IP20
- Max. prierez pevného vodiča: 6 mm2
- Max. prierez lankového vodiča: 4 mm2
- Signalizačná tlejivka: áno
- Max. pracovné napätie: 400 V
Sporákový vypínač Schneider Unica
- Dizajn: Z dizajnového radu Unica, možnosť použiť rovnaký rámik ako na bežné vypínače či zásuvky Schneider Unica. Nízka cena (iba za prístroj).
- Počet fáz/kontaktov: 3
- Max. istenie: 16 A
- Určenie: sporáky, varné dosky a tepelné spotrebiče
- Montáž: do rámčeka radu Unica
- Krytie: IP4X
- Max. prierez pevného vodiča: 4 mm2
- Max. prierez lankového vodiča: 4 mm2
- Signalizačná tlejivka: nie
- Max. pracovné napätie: 400 V
Sporákový vypínač ABB Tango
- Dizajn: Prispôsobený produktovému radu ABB Tango, dodáva sa vrátane inštalačnej krabice pre zapustenú montáž. Vyrábaný v rôznych farebných vyhotoveniach.
- Počet fáz/kontaktov: 3
- Max. istenie: 16 A
- Určenie: sporáky, varné dosky a tepelné spotrebiče
- Montáž: pod omietku bez krabice (dodáva sa s krabicou)
- Krytie: IP20
- Max. prierez pevného vodiča: 4 mm2
- Max. prierez lankového vodiča: 2,5 mm2
- Signalizačná tlejivka: nie
- Max. pracovné napätie: 400 V
Sporákový vypínač SEZ otočný
- Dizajn: Otočné koliesko, nápadný.
- Počet fáz/kontaktov: 3
- Max. istenie: 25 A
- Určenie: sporáky, varné dosky a tepelné spotrebiče
- Montáž: priame zabudovanie pod omietku, nepotrebuje inštalačnú krabicu.
- Krytie: IP65
- Max. prierez pevného vodiča: nešpecifikovaný
- Max. prierez lankového vodiča: nešpecifikovaný
- Signalizačná tlejivka: áno
- Max. pracovné napätie: 500 V
Sporákový vypínač Tesla Stropkov MODUL
- Dizajn: Ako klasický vypínač osvetlenia z radu Tesla MODUL, univerzálny a nenápadný. Má označenie vypnutého a zapnutého stavu.
- Počet fáz/kontaktov: 3
- Max. prúd: 16 A
- Určenie: sporáky, varné dosky a tepelné spotrebiče
- Montáž: do inštalačnej krabice
- Krytie: nešpecifikované (nie je odolný voči vlhkosti)
- Max. prierez pevného vodiča: nešpecifikovaný
- Max. prierez lankového vodiča: nešpecifikovaný
- Signalizačná tlejivka: nie
- Max. pracovné napätie: 400 V
Sporákový vypínač stláčací ABB Pressto
- Dizajn: Priemyselný, stláčací mechanizmus, rôzne montážne a farebné prevedenia (pod omietku bez krabice / na omietku). Balenie obsahuje aj červený a žltý kryt na páčku.
- Počet fáz/kontaktov: 3
- Max. istenie: 25 A
- Určenie: sporáky, varné dosky a tepelné spotrebiče
- Montáž: pod omietku bez krabice/na omietku
- Krytie: IP55
- Max. prierez pevného vodiča: 6 mm2
- Max. prierez lankového vodiča: 6 mm2
- Signalizačná tlejivka: áno
- Max. pracovné napätie: 400 V
Núdzové vypínače (E-Stop): Bezpečnosť na prvom mieste
An núdzový vypínač, tiež známy ako núdzový vypínač, je bezpečnostný mechanizmus používaný na rýchle vypnutie strojov alebo zariadení v núdzových situáciách, keď nie sú možné štandardné postupy vypnutia. Núdzový vypínač je zvyčajne veľké (často červené), ľahko dostupné tlačidlo umiestnené v blízkosti strojov a zariadení. Po stlačení okamžite preruší napájanie strojového zariadenia, čo spôsobí náhle zastavenie. Núdzové zastavenie je zapojené do riadiaceho obvodu zariadenia a je v sérii s ostatnými bezpečnostnými zariadeniami. Väčšina núdzových zastavení má aretačnú funkciu, ktorá po stlačení zostane v polohe „vypnuté“, kým sa spínač manuálne neresetuje.
Použitie v praxi a časté problémy
Núdzové vypínače nachádzajú uplatnenie v širokej škále odvetví a typov strojov.
- Dopravné systémy: Používajú sa v ovládacích paneloch dopravných zariadení, ako sú vlaky a autobusy.
- Robotika a automatizácia: V robotických pracovných bunkách a automatizovaných systémoch sú núdzové vypínače strategicky umiestnené tak, aby v prípade potreby zastavili pohyby robota alebo odstavili celé výrobné linky.
- Spracovanie potravín a nápojov: E-stop sú kľúčové v závodoch na spracovanie potravín a nápojov.
- Chemické spracovanie: Chemické závody používajú núdzové vypínače na vypnutie čerpadiel, miešačiek a iných zariadení počas nebezpečných situácií.
- Manipulácia s materiálom: Bežne sa vyskytujú v zariadeniach na manipuláciu s materiálom, ako sú dopravníky, žeriavy a vysokozdvižné vozíky.
- Obrábacie stroje: V kovoobrábacích a obrábacích operáciách sa núdzové vypínače inštalujú na sústruhy, frézky a iné nástroje.
Existujú aj časté problémy spojené s núdzovými vypínačmi:
- Human Error: Obsluha môže náhodne stlačiť tlačidlo E-Stop, čo spôsobí neúmyselné vypnutie.
- Proces resetovania: Po aktivácii vyžadujú núdzové zastavenia manuálny reset.
Núdzový tlačidlový spínač série E100
Núdzový tlačidlový spínač série E100 sa ľahko ovláda vďaka pútavému červenému ovládaču, krytiu IP65 a viacerým možnostiam osvetlenia (LED, žiarovka, neón). Séria E100 má výrez s veľkosťou 16 mm a maximálnou hrúbkou panelu 5.0 mm. Spínač má pôsobivú mechanickú životnosť minimálne 100 000 cyklov, elektrickú životnosť minimálne 50 000 cyklov a pracuje od -25 do +55 °C (s lampou) alebo od -25 do +70 °C (bez lampy).
