Komplexný Sprievodca Zapojením Bytového Elektrického Rozvádzača

Zapojenie rozvádzača v byte je kľúčovou súčasťou každej elektroinštalácie, ktorá rozhoduje o funkčnosti, bezpečnosti a spoľahlivosti celého elektrického systému v domácnosti. Bytový rozvádzač je „centrálny mozog“ elektroinštalácie. Rozvádzač - často označovaný aj ako poistková skriňa alebo domový rozvádzač - je centrálnym bodom, kde sa sústreďujú všetky elektrické okruhy a kde sa nachádzajú ističe, prúdové chrániče, prepäťové ochrany a ďalšie bezpečnostné prvky. Správne zapojený bytový rozvádzač zabezpečí, že v prípade skratu alebo preťaženia dôjde k okamžitému odpojeniu prúdu v danom okruhu bez ohrozenia života či majetku.

V moderných bytoch sa už nepočíta len so základným osvetlením a niekoľkými zásuvkami, ale aj s vysokým počtom spotrebičov, LED osvetlením, klimatizáciou, vykurovaním, fotovoltikou či smart domácnosťou. Preto je dôležité, aby bol rozvádzač navrhnutý odborne, zodpovedal aktuálnym normám a mal dostatočnú rezervu pre budúce rozšírenie. Obsah rozvádzača určuje jednoduchosť ovládania elektrických spotrebičov. Napríklad je možné vypnúť a zapnúť všetky elektrické vykurovacie zariadenia alebo vonkajšie osvetlenie v rovnakom čase z jedného miesta.

Čo je rozvádzač a rozvodnica? Základné rozdiely

Je dôležité rozlíšiť medzi pojmami "rozvádzač" a "rozvodnica". Elektrický rozvádzač je nosným prvkom každej elektroinštalácie, kde je potrebné elektrický prúd rozdistribuovať. Bez neho by elektrické rozvody v dome, byte, priemyselnej budove, výrobnej hale alebo akejkoľvek inej budove nemohli fungovať bezpečne. Elektrický rozvádzač teda predstavuje akési centrum, ktoré na jednej strane prijíma elektrický prúd z hlavného prívodu a rozdeľuje ho do jednotlivých obvodov a zariadení v budove. Zariadenie musí spĺňať stanovené normy a predpisy a zhotovuje ho výrobca. S elektromerovým rozvádzačom by navyše mala manipulovať len oprávnená osoba s príslušným vzdelaním alebo osvedčením.

Rozvodnica je na druhej strane jednoduchšia verzia rozvádzača. Rozvodnice a modulárne rozvádzače nájdete bežne v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Ich hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu pred preťažením a skratom. Navyše platí, že k takémuto zariadeniu a jeho obsluhe má prístup bežne aj laik bez potrebného osvedčenia a dokáže v prípade potreby napríklad odstaviť nejaký obvod.

Kľúčové komponenty elektrického rozvádzača

Elektrické rozvádzače sa skladajú z množstva komponentov, ktoré je potrebné zvoliť podľa konkrétnej elektroinštalácie, nakoľko majú svoju funkciu. Taktiež sa od nich odvádza kapacita/veľkosť elektrického rozvádzača. Väčšina bytových rozvádzačov je modulárna. Štandardná šírka jedného prístroja je 1 modul (cca 18 mm). Rozvádzače môžu obsahovať zásuvky, elektromery, ampérmetre a iné zariadenia.

Tabuľka: Prehľad hlavných komponentov rozvádzača

Projektovanie a návrh rozvádzača

Pri návrhu vždy vychádzajte z projektu elektroinštalácie a platných noriem. Normy a predpisy: Návrh rozvádzačov a istenia vychádza najmä z noriem STN 33 2000-4-41 (Ochrana pred úrazom elektrickým prúdom), STN 33 2000-5-53 (Spínacie a riadiace prístroje) a STN 33 2130 (Elektrické inštalácie nízkeho napätia v obytných a občianskych budovách). Dôležité upozornenie: Rozvádzač je ochranné zariadenie - zle navrhnuté radenie ističov, chráničov a SPD môže znížiť úroveň ochrany pred úrazom aj pred požiarom.

Plánovanie elektrických okruhov

Proces zapojenia rozvádzača v byte začína návrhom elektroinštalácie, kde sa určí počet a typ okruhov - napríklad samostatné istenie pre osvetlenie, zásuvky, práčku, umývačku, kuchynské spotrebiče či kúpeľňové zariadenia. Schéma zapojenia sa používa na určenie počtu potrebných ističov, ich menovitých hodnôt a parametrov prúdových chráničov a iných zariadení.

Na uľahčenie údržby sú spotrebiče rozdelené do skupín, z ktorých každá je odpojená samostatným ističom inštalovaným v elektrickej rozvodnej skrini. V zoskupení rozvádzačov sú elektrické siete rozdelené podľa rôznych kritérií:

• Podľa intenzity prúdu: Samostatný silnoprúdový istič odpojí elektrické sporáky a elektrické vykurovanie a slaboprúdový istič odpojí osvetlenie. Dôvodom je, že menovitý prúd ističa, ku ktorému je sporák pripojený, je vyšší ako povolený prúd pre kábel položený v sieti na osvetlenie. Preto tento istič nebude schopný chrániť tento vodič.
• Podľa smeru: Elektrické rozvody vedúce do rôznych častí bytu alebo domu a garáže sú kvôli jednoduchosti používania odpojené samostatnými ističmi.
• Podľa funkcie: Zásuvky a osvetlenie, vnútorné a vonkajšie osvetlenie, pracovné a núdzové osvetlenie.

Dôležité! Pre správnu inštaláciu rozvádzačov je dôležitá schéma zapojenia vypracovaná v súlade s predpismi o elektrickej inštalácii.

Výpočet počtu modulov a dôležitosť rezervy

V moderných rozvádzačoch sa zariadenie inštaluje na lištu DIN. Šírka všetkých ističov, prúdových chráničov a iných ochranných zariadení montovaných na lišty DIN je štandardná a meria sa v moduloch. Veľkosť jedného modulu sa rovná šírke jednopólového ističa. Na určenie počtu miest v rozvádzači je potrebné: nakresliť schému rozvádzača; Pomocou schémy vytvorte zoznam všetkých zariadení, ktoré sa majú nainštalovať, a uveďte šírku v moduloch; vypočítať celkovú šírku všetkých zariadení.

Dôležité: Šírka štartovacieho panela sa tiež meria v moduloch. Ide o veľkosť otvoru na inštaláciu elektrických spotrebičov. V niektorých konštrukciách sa dá zvýšiť vylomením dosiek vo vonkajšom kryte.

Pri výbere rozvodnice myslite na rezervu radov a modulov. Rozvádzač, ktorý je „plný na 100 %“ už pri montáži, je zle navrhnutý. Odporúčame aspoň 30 % rezervu, pri plánovanom rozšírení aj 50 %. Pre menší rodinný dom sú bežné rozvádzače s 36-54 modulmi, pri väčších domoch alebo pri počítaní s FVE a ďalšími technológiami aj viac.

Optimalizácia ochrany prúdovými chráničmi a selektivita

Jeden prúdový chránič pre celý dom je zvyčajne nevhodný. Odporúča sa mať viac RCD alebo RCBO - napríklad zvlášť pre svetelné okruhy, zásuvky v izbách, kuchyňu, kúpeľňu a technické okruhy. Rozdeľte okruhy pod viaceré RCD / RCBO. Nekoncentrujte celý dom pod jeden prúdový chránič. Selektivita istenia: Okrem logického radenia prístrojov treba riešiť aj selektivitu istenia, aby pri poruche vypadávali najprv „nižšie“ ističe a nie hlavný istič alebo hlavný chránič.

RCBO má význam najmä pri okruhoch, kde nechcete, aby porucha odpojila aj iné vetvy - napríklad chladnička, kotol, server, vybrané zásuvkové okruhy. RCBO spája funkciu ističa a prúdového chrániča v jednom prístroji a zvyšuje selektivitu.

Umiestnenie a typy montáže rozvádzača

Elektrické rozvádzače v byte alebo v rodinnom dome sú nainštalované v blízkosti vchodu, na mieste, ktoré zabraňuje prenikaniu vody. Kam umiestniť elektrický rozvádzač? V prípade modulárnej rozvodnice/ističovej skrinky v rámci bytu alebo domu platia pravidlá, ako napríklad umiestnenie do ľahko prístupnej miestnosti, s priestorom minimálne 80 centimetrov okolo rozvodnice. Taktiež by sa toto zariadenie nemalo nachádzať na schodisku alebo niekde vo vstavanej skrini.

Typy rozvádzačových skriniek podľa materiálu a montáže

Typy a prevedenia rozvádzačov sa líšia podľa materiálu: plastové sú ľahké a cenovo dostupné, kovové odolnejšie a poskytujú lepšiu ochranu, zatiaľ čo extra odolné oceľové sú ideálne pre náročné prevádzkové podmienky. Veľmi dôležitým parametrom, ktorý rozhoduje o type rozvodného zariadenia, je spôsob jeho montáže. Napríklad elektrický rozvádzač na stenu, inak povedané aj na omietku (externá montáž), je vhodný v prípade dodatočných inštalácií.

Vnútorná inštalácia je zložitejšia, ale výsledok je kvalitnejší: Skrinka sa umiestni k stene a vyznačia sa jej obrysy a miesta vstupu káblov; Pomocou uhlovej brúsky alebo dierovačky vyrežte výrez na umiestnenie štartovacieho panela a vhodných káblov; Na upevnenie krytu na mieste použite hmoždinky alebo kotviace skrutky; Po inštalácii, montáži a pripojení by sa mali medzery okolo štartovacieho panelu vyplniť tmelom, cementom alebo penou.

Ponúkame tiež zápustné rozvodnice, ktoré sú k dispozícii pre murované aj sadrokartónové steny. Tieto rozvodnice sú dostupné v 1- až 4-radovom dizajne, pričom ich rám a dvere sú vyrobené z oceľového plechu potiahnutého farbou. Dostupné sú dva druhy rámov: plochý (cca. 1 mm) alebo vysoký. Dôležitou vlastnosťou niektorých modelov je, že ich dvere obsahujú výrezy pre priepustnosť WiFi signálu, čo je praktické v moderných domácnostiach.

Špecifické typy rozvádzačov

Trieda krytia IP hovorí o tom, ako je rozvodná skrinka odolná voči vniknutiu cudzích predmetov a vody.

Čo však v prípade elektromerového rozvádzača? Ten je, spolu s prípojkovou skrinkou (najčastejšie osadená na stĺpe elektrického vedenia alebo voľne stojaca), súčasťou elektrickej prípojky. V rámci rozvádzača vám vybraný dodávateľ elektriny osadí elektromer.

Stavebné rozvádzače: Neoddeliteľná súčasť každej stavby. Prečo? Odpoveď je jednoduchá: Na stavbe budete potrebovať napájanie pre elektrické zariadenia, pomocou ktorých ju budete realizovať. Elektrický rozvádzač na stavbu by mal okrem ističov vo svojom vnútri obsahovať aj prúdový chránič a v dostupnej časti jasne viditeľný hlavný vypínač, pomocou ktorého zariadenie odpojíte od prúdu v prípade núdze. Samozrejmosťou je vyššia trieda krytia - najmenej IP44, ktorá zabezpečí odolnosť na nechránenej stavbe.

Proces zapojenia rozvádzača krok za krokom

Správne zapojenie rozvádzača je kľúčovým prvkom každej elektroinštalácie - ovplyvňuje bezpečnosť, spoľahlivosť aj životnosť celého systému. Nesprávne zapojenie rozvádzača môže viesť k vážnym poruchám, poškodeniu spotrebičov alebo dokonca k požiaru.

Príprava pred zapojením

Pred samotným zapojením je nevyhnutné mať pripravený projekt elektroinštalácie. Ten určuje počet okruhov, typy ističov a celkové rozloženie rozvádzača. Pri zapojení rozvádzača je dôležité zvoliť kvalitné komponenty. Dôležitou súčasťou prípravy je aj bezpečnosť. Pracuje sa s elektrickým napätím, preto musí byť prívod elektriny odpojený a pracovné prostredie zabezpečené.

Samotné zapojenie rozvádzača

Samotné zapojenie rozvádzača začína privedením hlavného napájacieho kábla do rozvádzača. Tento kábel sa napája na hlavný istič, ktorý slúži ako hlavný vypínač celého objektu. Nasleduje rozdelenie elektriny na jednotlivé vetvy pomocou ističov. Každý okruh (napríklad zásuvky v kuchyni alebo osvetlenie v obývačke) má vlastný istič. Súčasťou zapojenia rozvádzača je aj inštalácia prúdového chrániča, ktorý chráni pred úrazom elektrickým prúdom.

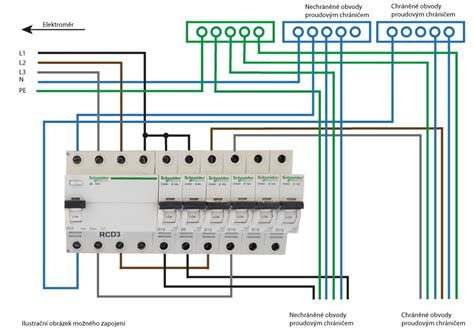

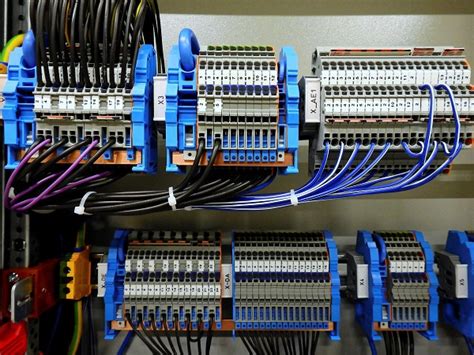

Dôležité je aj správne vedenie vodičov - fáza (L), nulový vodič (N) a ochranný vodič (PE) musia byť zapojené podľa normy. Prehľadné usporiadanie výrazne uľahčuje budúcu údržbu. Na pripojenie horných svoriek ističov v rozvádzači je vhodné použiť špeciálny hrebeň na elektrické vedenie. Pravidlá a postupy pre všetky typy elektrických rozvádzačov a ručne montovaných schém zapojenia sa oproti tomu nemenia:

• Pri pripájaní poistkových skriniek a ochranných zariadení v dome musia byť vhodné vodiče pripojené zhora.
• Do jednej svorky nepripájajte viac ako dva vodiče, vodiče s rôznym prierezom alebo pevné aj ohybné vodiče.
• Prierez konektorov musí byť väčší alebo rovnaký ako prierez káblov.

Vodiče sa rozlišujú podľa farby izolácie - neutrálne vodiče sú modré a fázové vodiče sú hnedé. Dôležité: Podľa nových predpisov PUE je zakázané upínať do svoriek spletené vodiče. Na tento účel použite špeciálne koncovky.

Kontrola, testovanie a údržba rozvádzača

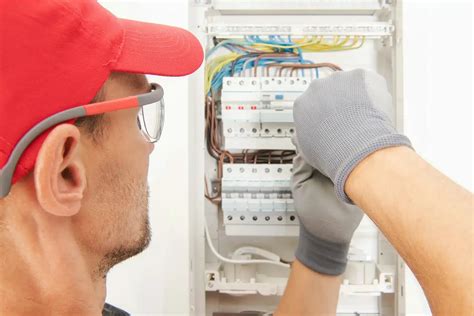

Po dokončení zapojenia rozvádzača nasleduje kontrola všetkých spojov a testovanie funkčnosti. Skúša sa, či ističe správne reagujú a či prúdový chránič vypne pri simulovanej poruche. Veľmi dôležité je označenie jednotlivých okruhov - každý istič by mal byť jasne popísaný. Bez nej je zapojenie rozvádzača rizikové a neprehľadné. Neoddeliteľnou súčasťou je testovanie funkčnosti, meranie izolačného stavu, skúšky prúdových chráničov a vyhotovenie revíznej správy.

Po inštalácii elektrického rozvádzača v byte je potrebné nastaviť všetky spínače do polohy odpojenia a začať s uvedením do prevádzky. Do elektrického panela sa privedie napätie a pomocou skúšačky sa skontroluje, či sú fázové a nulové spoje správne. Prúdové chrániče RCD a DIFC sa zapnú a potom sa stlačením tlačidla "Test" skontroluje ich funkčnosť. Pomocou skúšačky skontrolujte napätie na výstupe ističov. Výkonné elektrické spotrebiče sú zapnuté. Nesmie dochádzať k iskreniu alebo zahrievaniu spotrebiča. Kontroluje sa napätie v zásuvkách. Osvetlenie je skontrolované. Ústredňa musí byť v prevádzke niekoľko hodín.

Ak sú testy úspešné, rozvádzač sa po inštalácii do bytu uzavrie krytom s nalepenou schémou zapojenia rozvádzača. Ak sa počas procesu nastavovania zmení usporiadanie elektrického panela, je to uvedené na výkrese. Všetky prázdne miesta v kryte sa po zmontovaní rozvádzača uzavrú zaslepovacími zátkami.

Pravidelná kontrola a bezpečnosť

Rozvodná doska nie je konštrukcia, ktorú možno postaviť a zabudnúť na ňu. Po inštalácii rozvodnej skrine je potrebná jej pravidelná kontrola: Po mesiaci používania sa rozvodná skrinka otvorí a svorky v nej sa stlačia. Dospelí obyvatelia bytu by mali byť poučení o tom, ako sa obsluhuje elektrický rozvádzač a čo robiť v prípade, že dôjde k vypnutiu ochranného zariadenia. Raz mesačne sa musí opäť skontrolovať funkčnosť prúdových chráničov a prúdových chráničov inštalovaných v rozvodnej skrini.

Laické zásahy sú v prípade rozvádzača neprípustné - ide o zariadenie s vysokým napätím, kde hrozí riziko úrazu elektrickým prúdom alebo požiaru. Preto môže zapojenie vykonávať iba osoba s odbornou spôsobilosťou (elektrikár §21 - §23 podľa vyhlášky 508/2009 Z.z.). Návrh rozvádzača by mal robiť projektant elektro alebo kvalifikovaný elektrikár s potrebnou praxou. Pri zmenách v existujúcej inštalácii je vhodné spracovať aktualizovanú dokumentáciu a vykonať revíziu.

Normy a bezpečnostné pravidlá: Pri zapojení rozvádzača je nutné dodržiavať platné normy (napr. STN). Tie určujú minimálne požiadavky na bezpečnosť a ochranu pred úrazom elektrickým prúdom. Nedodržanie týchto pravidiel môže mať vážne následky - od poškodenia zariadení až po ohrozenie života. Ak v dome žijú malé deti, rozvádzač musí byť uzamknutý.

Zapojenie rozvádzača v rodinnom dome vs. byte

Zapojenie rozvádzača sa líši podľa typu objektu. Rozdiely sú najmä v rozsahu a zložitosti elektroinštalácie.

Zapojenie rozvádzača v rodinnom dome

Zapojenie rozvádzača v rodinnom dome je zvyčajne komplexnejšie. Obsahuje viac okruhov - napríklad pre garáž, záhradu, kúrenie alebo bazén. Vyžaduje sa aj vyšší výkon a často aj viacero prúdových chráničov. Dôležitá je aj rezerva do budúcnosti, napríklad pre fotovoltiku alebo elektromobil. Zapojenie rozvádzača v rodinnom dome si vyžaduje detailnejšie plánovanie a vyššiu odbornosť.

Zapojenie rozvádzača v byte

Zapojenie rozvádzača v byte je jednoduchšie, keďže ide o menší počet okruhov. Najčastejšie ide o zásuvky, osvetlenie a niekoľko špeciálnych spotrebičov. Aj napriek menšiemu rozsahu je dôležité dodržať správnu schéma zapojenia rozvádzača a použiť kvalitné ochranné prvky.

Hlavné rozdiely medzi zapojením v byte a dome spočívajú v počte okruhov, dimenzovaní a nárokoch na výkon.

Praktické tipy a náklady

Zapojenie rozvádzača je činnosť, ktorá si vyžaduje presnosť a skúsenosti. Aj malé chyby môžu mať veľké následky.

Tipy od elektrikárov z praxe

• Vždy si nechajte v rozvádzači rezervu pre budúce rozšírenie.
• Používajte kvalitné komponenty a dbajte na prehľadné usporiadanie vodičov.
• Dobré zapojenie rozvádzača je také, ktoré je nielen funkčné, ale aj prehľadné.

Kedy si zavolať odborníka

Ak nemáte skúsenosti, zapojenie rozvádzača by ste mali prenechať odborníkovi. Platí to najmä pri zložitejších inštaláciách alebo pri zapojení rozvádzača v rodinnom dome. Odborník zabezpečí aj revíziu, ktorá je často potrebná pri kolaudácii. Cena za zapojenie bytového rozvádzača závisí od jeho veľkosti, počtu okruhov, typu použitých komponentov a regionálnych cien služieb, no orientačne sa pohybuje od 200 € vyššie.
