Kotly na tuhé palivo, hoci na isté obdobie ustúpili do úzadia, sa ukazujú ako stále pomerne populárne riešenie vykurovania. Veľká časť ľudí, ktorí modernizujú svoj systém ústredného kúrenia na efektívnejší uzavretý systém, pričom sa často rozhodujú aj pre inštaláciu tepelného čerpadla alebo plynového kúrenia, zvažuje ponechanie kotla na tuhé palivo ako záložného zdroja tepla. Problémom býva odporúčanie, aby kotol na tuhé palivo pracoval výhradne v otvorenom okruhu ústredného kúrenia kvôli jeho špecifickým bezpečnostným požiadavkám. Právne predpisy na Slovensku síce umožňujú montáž kotlov na tuhé palivo aj v uzavretom okruhu, avšak táto možnosť je podmienená inštaláciou dodatočných zabezpečení.
Otvorené a uzavreté vykurovacie systémy
Modernizácia vykurovania v budove často znamená výmenu starého otvoreného systému za novší uzavretý. Pochopenie rozdielov medzi týmito dvoma typmi je kľúčové pre bezpečné a efektívne zapojenie kotla na tuhé palivo.

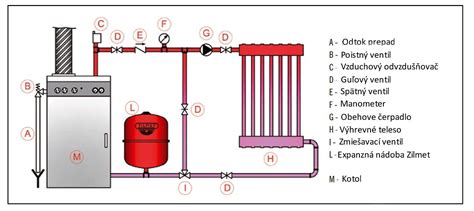

Otvorený okruh vykurovania
Otvorený okruh je stručne povedané taký systém ústredného kúrenia, aký bol kedysi štandardom. Voda, ktorá cirkuluje v potrubiach, má v tomto systéme kontakt s prívodom vzduchu. Tento kontakt sa uskutočňuje cez expanznú nádobu, ktorá sa nachádza v najvyššom bode systému (zvyčajne je to povala, podkrovie a pod.). Hoci prívod vzduchu znamená väčšiu náchylnosť na tvorbu vodného kameňa, otvorené okruhy majú svoje výhody. Sú napríklad bezpečnejšie pre zdroje tepla s veľkou zotrvačnosťou, teda všetky, ktoré fungujú na princípe otvoreného ohňa. Sem patria kotly na uhlie, drevo, kotly na tuhé palivo, ale aj krby s vodným plášťom a podobne. V prípade prehriatia dokáže otvorený systém bezpečne odviesť prebytočnú energiu do atmosféry prostredníctvom expanznej nádoby, čím sa predchádza nebezpečnému nárastu tlaku.
Uzavretý (tlakový) okruh vykurovania
Uzavretý systém, niekedy nazývaný tlakový, nemá kontakt so vzduchom a nemá otvorenú expanznú nádobu. Z tohto dôvodu je "zdravší", pretože procesy tvorby vodného kameňa v inštalácii sú minimalizované, čo prispieva k dlhodobej efektívnosti a pomalšiemu zanášaniu systému. V uzavretých systémoch môžu efektívne pracovať moderné zdroje tepla, ako sú kondenzačné kotly alebo tepelné čerpadlá, pri ktorých riziko prehriatia prakticky neexistuje. Avšak, uzavretá tlaková inštalácia by nemala obsluhovať kotly na tuhé palivo. Na rozdiel od otvorených systémov by sa mohli prehriať, spôsobiť nebezpečný nárast tlaku (ktorý by nemal únik) a poškodiť systém alebo dokonca ohroziť bezpečnosť obyvateľov. Montáž kotla na tuhé palivo do uzavretého tlakového systému je dokonca právne zakázaná, pokiaľ výrobca kotla výslovne neuviedol iné možnosti a požiadavky na dodatočné zabezpečenia.
Zapojenie kotla na tuhé palivo do uzavretého systému pomocou výmenníka tepla
Ak máme v dome uzavretý systém, v ktorom pracujú radiátory alebo podlahové kúrenie, a zároveň chceme ponechať kotol na tuhé palivo ako záložný zdroj tepla, je potrebné vytvoriť kratší otvorený systém, v ktorom bude možné kotol nainštalovať. Tento otvorený systém musí byť potom spojený s existujúcou uzavretou inštaláciou tak, aby umožňoval bezpečný prenos tepla z kotla na radiátory alebo podlahové kúrenie.
Kľúčovým prvkom prepojenia je doskový výmenník tepla. Ide o malé zariadenie, ktoré pozostáva z balíka tvrdospájkovaných oceľových dosiek a má dva oddelené prietokové kanály. Jeden kanál je priamo pripojený k otvorenému okruhu kotla na tuhé palivo, zabezpečujúc jeho bezpečné fungovanie s otvorenou expanznou nádobou. Druhý kanál je pripojený k odbernej, uzavretej, tlakovej inštalácii domu. Týmto spôsobom dochádza k prenosu tepla medzi dvoma oddelenými okruhmi bez priameho miešania vody, čím sa zachováva bezpečnosť otvoreného okruhu pre kotol na tuhé palivo a zároveň "zdravotné" výhody uzavretého systému pre zvyšok inštalácie.
Základy doskových výmenníkov tepla

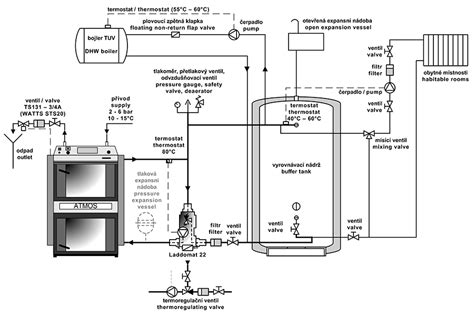

Schéma zapojenia a výber výmenníka tepla
Pripojenie kotla na tuhé palivo k uzavretému systému pomocou výmenníka tepla nie je zložité, ale musí byť dôkladne naplánované a správne realizované. Nižšie je zjednodušená schéma takejto inštalácie:
- Kotol na tuhé palivo
- Obehové čerpadlo (v otvorenom okruhu)
- Expanzná nádoba (otvorená, v otvorenom okruhu)
- Doskový výmenník tepla
- Obehové čerpadlo (v uzavretom okruhu)
- Uzavretý vykurovací systém (radiátory, podlahové kúrenie)
- Tlaková expanzná nádoba (v uzavretom okruhu)

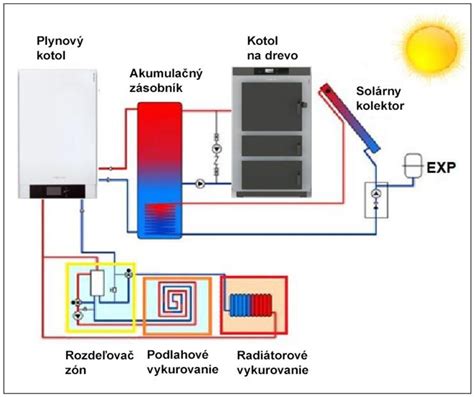

Schéma je zjednodušená - môže byť výrazne rozšírená, napríklad v uzavretej časti môže byť pripojený ďalší zdroj tepla (prispôsobený na prácu v uzavretom systéme), ako je plynový kotol alebo tepelné čerpadlo.
Podmienkou správnej funkcie takéhoto systému je správne zvolený výmenník tepla pre kotol na tuhé palivo. Častou chybou je výber výmenníka tepla s rovnakým výkonom (vyjadreným v kW), aký má výkon kotla. Spoločnosť Nordic Tec, ako dodávateľ výmenníkov tepla, odporúča dodržiavať základný prepočet:
| Výkon kotla na tuhé palivo (kW) | Minimálna plocha dosiek výmenníka tepla (m²) |
|---|---|
| 10 | 0,3 |
| 20 | 0,6 |
| 30 | 0,9 |
| 40 | 1,2 |
| 50 | 1,5 |
Tento prepočet bol vypracovaný pre doskové výmenníky značky Nordic Tec a môže sa mierne líšiť pri výmenníkoch iných značiek, ale v podstate zaručuje správnu a dlhodobú funkciu systému.
Bezpečnostné a regulačné komponenty
Bezpečná a efektívna prevádzka akéhokoľvek vykurovacieho systému, vrátane tých s kotlami na tuhé palivo, závisí od správnej inštalácie a regulácie. Kľúčové komponenty pre bezpečnosť a optimalizáciu patria:
- Obehové čerpadlo: Zabezpečuje cirkuláciu vykurovacej vody v systéme.
- Expanzná nádoba: V otvorenom systéme je to otvorená nádoba, ktorá kompenzuje objemové zmeny vody a slúži ako bezpečnostný prvok proti pretlaku. V uzavretom systéme je to tlaková nádoba.

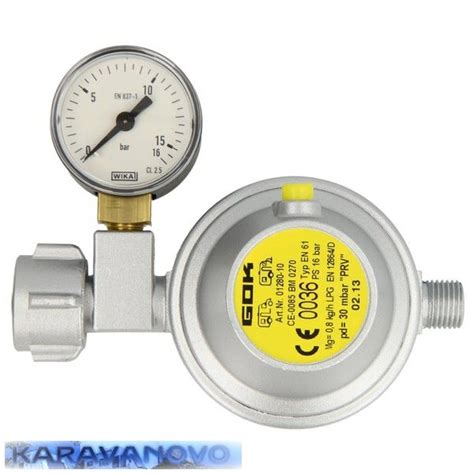

- Bezpečnostná skupina kotla: Hoci je často spájaná s plynovými kotlami, všeobecné princípy ochrany proti pretlaku a prehriatiu sú relevantné aj pre kotly na tuhé palivo, najmä ak sú integrované s uzavretým systémom. Zvyčajne obsahuje poistný ventil, manometer a odvzdušňovací ventil.
- Termostatické hlavice: Umožňujú individuálnu reguláciu teploty v jednotlivých miestnostiach.
- Vonkajší snímač teploty: Používa sa pre ekvitermickú reguláciu, ktorá nastavuje teplotu vody automaticky na základe aktuálnej interiérovej a exteriérovej teploty, čím prispieva k úspornej prevádzke.
Všetky vykurovacie telesá (kotly) potrebujú pravidelné vyváženie a reguláciu parametrov. Regulácia kotla zahŕňa nastavenie teploty, automatizáciu komínových a bezpečnostných systémov, ako aj kontrolu a ladenie ventilačného systému, dodávky paliva a elektrickej siete.
Špecializovaná práca a odborná inštalácia
Hoci sa pripojenie vykurovacieho zariadenia môže zdať na prvý pohľad jednoduché, je dôležité pamätať na to, že ide o zariadenie, ktoré pracuje s vysokými teplotami a tlakmi. Nekvalitné pripojenie môže viesť nielen k poruche, ale aj k vážnejším následkom. Pripojenie akéhokoľvek kotla k vykurovaciemu okruhu, dymovodu a prípadne k iným sieťam (plyn, elektrina) je komplexný proces, ktorý by mali vykonávať odborníci. V praxi sa schémy často menia na optimalizáciu zapojenia a prispôsobenie konkrétnej inštalácii. Odborníci zabezpečia správne potrubné rozvody, inštaláciu všetkých bezpečnostných a regulačných prvkov a kontrolu celého systému po dokončení prác.
