Inovatívny základ: Schodiská v konštrukciách z CLT panelov

Pod výrazom CLT panely (Cross-Laminated Timber) si môžete predstaviť inovatívne stavebné materiály, po ktorých siaha čoraz viac developerov, stavbárov či majstrov, ktorí si dom stavajú svojpomocne. Ich hlavné výhody spočívajú v pevnosti, rýchlosti montáže a ekologickej udržateľnosti. CLT (Cross-Laminated Timber) je masívny drevený stavebný materiál vyrobený z viacerých vrstiev dreva, ktoré sú navzájom krížovo zlepené.

Čo sú CLT panely a ako sa vyrábajú?

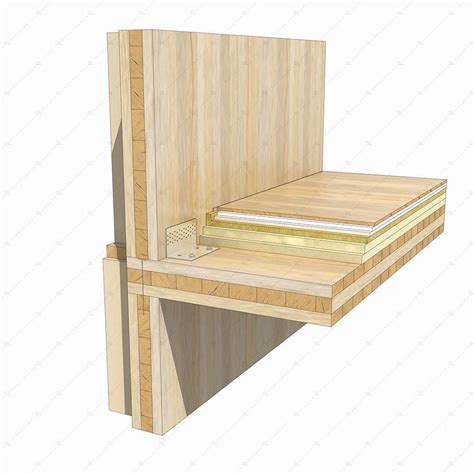

Na výrobu CLT panelov sa najčastejšie používa mäkké drevo, napríklad smrek alebo borovica. Lamely sú v procese výroby najprv vysušené na 12% vlhkosť, vytriedené, nastavené podľa dĺžky, ohobľované a potom vzájomne zlepené do jednovrstvových dosiek. V ďalšej fáze výroby sa jednovrstvové dosky tlakom zlepia do 3; 5; 7 vrstvového panelu. Tento spôsob lepenia, kde sa smery vlákien striedajú v každej vrstve, výrazne zvyšuje pevnosť a stabilitu panelov. Vrstvenie: CLT panely pozostávajú z nepárneho počtu vrstiev (spravidla 3, 5 alebo 7 vrstiev), pričom každá vrstva dreva je otočená o 90° oproti predošlej vrstve. Lepenie a lisovanie: Vrstvy dreva sú spojené ekologickými lepidlami na báze polyuretánu alebo polyvinylacetátu, ktoré neobsahujú žiadne škodlivé látky. Lepenie sa vykonáva ekologickými lepidlami bez obsahu formaldehydu, šetrnými k životnému prostrediu. Kolmá orientácia jednotlivých vrstiev zaručuje vysokú statickú a tvarovú stabilitu základných panelov.

Panely určené na pohľadové, ale aj nepohľadové použitie sa ďalej obrúsia, čím sa získava jedinečný vzhľad panelu s priznanou štruktúrou dreva; v prípade nepohľadových panelov to umožní priamu montáž sadrokartónových dosiek na povrch panelu. V princípe sa vytvára plno-stenný konštrukčný prvok, ktorý sa následne spracováva presne podľa projektovej dokumentácie. V prípade technickej požiadavky sa môžu jednotlivé stenové diely spájať aj na stavbe.

Výhody CLT panelov pre moderné stavby a ich aplikácie

CLT panely sú svojimi vlastnosťami predurčené ako konštrukčný stavebný systém moderných energeticky úsporných drevostavieb. Z veľkoplošných doskových prvkov sa vytvárajú panely až 16 m dlhé a vysoké až 2,95m, s hrúbkou až do 400 mm. Panely poskytujú takmer neobmedzené možnosti, čo sa týka koncepcie stavby. Použitie nachádzajú ako vnútorné aj vonkajšie steny, stropy a strechy rôznych typov stavieb od rodinných domov, výrobných hál až po viacpodlažné bytové stavby. CLT panely sa dajú využiť v rámci širokého spektra stavebných projektov, od rodinných domov až po veľké komerčné či priemyselné budovy. V rodinných domoch sa CLT panely používajú na konštrukcie stien, stropov aj podláh. Vďaka pevnosti a nosnosti CLT panelov sa tento materiál začína používať aj pri výstavbe viacpodlažných budov. CLT panely sú tiež výborným riešením pre prístavby existujúcich budov alebo pri ich renováciách. Panely sa často vyrábajú na mieru, čo umožňuje rýchlu a presnú montáž priamo na stavbe.

Kľúčové vlastnosti CLT panelov

• Vysoká pevnosť a stabilita: Vďaka krížovému vrstveniu sú CLT panely mimoriadne pevné a odolné voči zaťaženiu. Kolmá orientácia jednotlivých vrstiev zaručuje vysokú statickú a tvarovú stabilitu základných panelov.
• Požiarna odolnosť: Obavy z požiaru? CLT panely obsahujú približne 12 % vlhkosti. Aby sa drevo mohlo vznietiť, musí sa z neho voda najskôr vypariť a následne sa tvoriaci zuhoľnatený povrch potom chráni masívne vnútorné vrstvy panelu. Oheň k horeniu potrebuje kyslík a zuhoľnatený povrch bráni jeho prístupu, čím je horenie nedokonalé a dochádza k samo hasiacemu efektu. Masívna konštrukcia CLT panelu v prípade požiaru síce zuhoľnatie, ale nezrúti sa ako oceľové a betónové konštrukcie. Panely sú charakteristické aj ďalšími výbornými vlastnosťami, ako je napríklad požiarna odolnosť v rozsahu 60 minút u panelu v hrúbke 120 mm.
• Zvuková izolácia: Ich ďalšou výbornou vlastnosťou je index zvukovej nepriezvučnosti Rw = 35 dB.
• Tepelnotechnické vlastnosti a energetická účinnosť: Tepelnotechnické vlastnosti tohto panelu sú charakterizované hodnotou U = 0,74 W/(m2.K). Samotná konštrukcia panelu je difúzne otvorená a zároveň vzduchotesná, čo minimalizuje chyby tepelných mostov a vzduchotesnosti stavieb. CLT panely majú výborné tepelnoizolačné vlastnosti. Vďaka tomu sú ideálnym materiálom, ktorý sa môže využiť pri nízkoenergetických alebo pasívnych domoch. V letnom období zasa vysoká tepelná kapacita bráni prehrievaniu miestností prestupom tepla cez konštrukciu steny či stropu do interiéru celej budovy. CLT systém vyžaduje menej dodatočného izolačného materiálu, pretože samotný panel tepelne izoluje. Stavby s touto konštrukčnou skladbou spĺňajú požiadavky na energeticky vysoko úsporné stavby, a preto sa stavby z CLT panelov čím ďalej tým viac tešia obľube.
• Regulácia vlhkosti: Drevo ako stavebný materiál je pre človeka najpriaznivejšia surovina. Jeho využitie v stavbách je vynikajúce aj preto, že drevo absorbuje zo vzduchu v priestoroch budovy vlhkosť a túto vlhkosť neskôr, keď je vzduch suchší, zasa odovzdáva. Drevo „funguje“ ako regulátor interiérovej vlhkosti.
• Ekologická udržateľnosť: CLT panely sú vyrobené z obnoviteľného zdroja - dreva, a pri ich výrobe sa uvoľňuje oveľa menej oxidu uhličitého v porovnaní s výrobou betónu či ocele. Čoraz viac vidno na trhu stavby z recyklovaných CLT panelov. Recyklované CLT predstavuje ešte ekologickejšiu alternatívu k tradičnému CLT, pretože využíva drevo, ktoré už bolo použité v iných konštrukciách. Recyklácia CLT znižuje potrebu ťažby nového dreva a minimalizuje odpad.

Flexibilita a možnosti prispôsobenia

CLT panely môžu byť prispôsobené rôznym požiadavkám a špecifikácia projektu. Hrúbka panelov: CLT panely sú dostupné v rôznych hrúbkach v závislosti od počtu vrstiev. Stenové panely sa vyrábajú v hrúbkach od 60 mm až do teoretických 400 mm. Pre bežný rodinný dom však stačia panely v hrúbke 80 mm, prípadne 100 mm na nosné steny a 60 mm na vnútorné priečky. Tenké panely (napr. 60 mm) sa používajú na vnútorné priečky, zatiaľ čo hrubšie panely (až 300 mm) sú vhodné pre nosné steny alebo stropy.

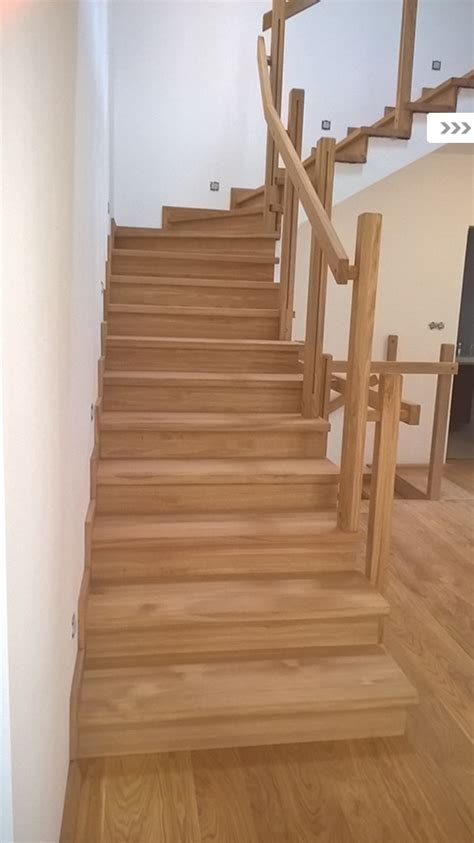

Plánovanie schodiska v modernom dome s CLT konštrukciou

Pri plánovaní konštrukcie schodiska, či už pri stavbe nového domu alebo pri spájaní bytov, je často potrebné postaviť nové schodisko. Panely CLT sú svojimi vlastnosťami predurčené ako konštrukčný stavebný systém moderných energeticky úsporných drevostavieb, a preto sa dokonale hodia aj na integráciu schodísk. Pri plánovaní sa spravidla vychádza z jeho konštrukčného tvaru a požadovaného materiálu. Horné a dolné podlažie môžete spojiť napríklad rovným alebo točitým schodiskom. Točité schodisko je pôsobivé najmä zhora. Pri plánovaní myslite hlavne na to, ako sa bude schodisko neskôr využívať. Ak máte napríklad v pláne umiestniť na horné poschodia veľký nábytok, točité schodisko nie je pre vás tým správnym riešením. Vynášanie bude zložitejšie. Práve pri stavaní schodiska sú rozmery dôležitým faktorom. Oplatí sa vytvoriť si kontrolný zoznam, tak budete mať neustály prehľad o nákladoch a navyše zabránite chybám pri stavaní schodov. To, či sú splnené statické požiadavky a či môžete postaviť schodisko na požadovanom mieste podľa plánu, odporúčame overiť si u odborníkov z oblasti architektúry alebo stavebného inžinierstva. Poznámka: Čo najskôr sa preto stretnite so stavebným inžinierom alebo architektom, aby vám poskytol odborné poradenstvo. Najlepšie bude, ak si v novostavbe naplánujete schody a inštaláciu potrubí spoločne. Dôležitú úlohu pritom hrajú tri faktory: dĺžka krokov, výška stupňov a hĺbka stupňov. Z toho je možné vypočítať pomer stúpania.

Bezpečnosť a bezbariérový prístup

Schodiská s tromi alebo viacerými schodmi musia byť vybavené zábradlím. Pri troch a viacerých schodoch je v interiéroch predpísané držadlo zábradlia s výškou minimálne 90 cm. Pre vnútorné schody platí minimálna výška 90 cm pre držadlo zábradlia. Rozhodujúca je však aj možná výška pádu. Pri výške schodiska menej ako 12 metrov stačí, ak je zábradlie vysoké 100 cm. Tip: Na zlepšenie bezbariérového prístupu môžete zábradlie nainštalovať po oboch stranách. Ak chcete, aby bolo zábradlie čo najmenej nápadné, ideálne sú sklenené prvky. Svetlo je rozhodujúcim dizajnovým faktorom v obytnom priestore. Odporúčame preto plánovať schody v blízkosti okna. Na schodisko môžete umiestniť akcentové osvetlenie. Svietidlá poslúžia aj na orientáciu a zvyšujú bezpečnosť. Vzdialenosť od jednotlivých schodov je predpísaná. Dbajte na to, aby ste mali madlo vo vzdialenosti aspoň 5 cm od steny, aby sa vám tam pri používaní schodov nezasekli prsty. Pri plánovaní myslite aj na to, že v staršom veku možno budete potrebovať schodiskový výťah. Pri navrhovaní schodov myslite na prístupnosť, aby ste neskôr ušetrili náklady, ak sa presťahujete alebo budete chcieť prerobiť priestor primerane k veku. Objemný nábytok sa po úzkych schodoch ťažšie prepravuje. Aj inštalácia schodiskového výťahu je na určitých schodiskách náročnejšia.

Materiály a akustika schodísk

Drevo patrí k najobľúbenejším materiálom pri stavbe schodov. Masívne drevo je mimoriadne odolné. Pri tvrdých druhoch dreva je znížená aj náročnosť na starostlivosť. Existujú však aj dyhované drevené materiály, ktoré sa taktiež hodia na stavbu schodísk. Borovica je vhodná na schodnice. Smrekovec je veľmi odolný. Duglaska dobre znáša zaťaženie. Jadrové drevo z duba je vyhľadávaným materiálom na drevené schody. Buk lesný sa dá spracovať na stabilné schody a madlá. Javorové drevo vytvára jasné akcenty, napríklad na madlách a schodniciach. Jaseň sa vyznačuje zaujímavou textúrou. Orechové drevo má tmavý odtieň s jemne červenkastým nádychom. Tip: Jednoduché oceľové alebo drevené priečky s rovným madlom sú cenovo výhodnejšie ako sústružené a ohýbané varianty. Materiál: Povrch musí byť stabilný pri chôdzi a protišmykový. Zvuková izolácia: Oddelením vstupnej a výstupnej plochy od stropu zabránite tomu, aby ste počuli kroky na schodoch v celom dome.

Schodiská v pôdoryse a úspora miesta

Schodisko už od začiatku rozumne zapasujte do pôdorysu, aby sa stratilo čo najmenej obytného priestoru. Vďaka schodom umiestneným v strede obytného priestoru nepotrebujete pri otvorenom koncepte priestoru chodbu, a preto sú považované za priestorovo úsporné. Schodisko, ktoré vedie pozdĺž steny, sa dá po vytvorení spodnej konštrukcie dobre využiť ako ďalší úložný priestor pod schodmi. Ale aj vytvorenie schodiska so samostatnou konštrukciou má výhody: Nestratíte tak obytnú plochu a dom si neskôr ľahšie predelíte na dva byty so samostatnými vchodmi.

CLT v praxi: Architektonické riešenie a skúsenosti

Neustály vývoj technológií a hľadanie čo najoptimálnejšieho riešenia výstavby posúva stavebníctvo stále dopredu. Pre odborníka v oblasti stavebníctva neexistuje snáď lepšia skúsenosť ako navrhnúť a postaviť svoj vlastný dom. Drevostavby som už navrhoval počas svojej praxe a vďaka spätnej väzbe klientov nemám dôvod meniť svoj názor, že predstavujú plnohodnotnú alternatívu ku klasickým murovaným stavbám. Hlavný dôvod, prečo sme sa rozhodli pre dom z dreva bol náš prirodzený podhľad na ekológiu. Solídnu tepelnú izoláciu sme považovali za samozrejmosť, vykurovanie je riešené ako teplovzdušné s rekuperáciou, vodu v akumulačnej nádrži nám ohrieva tepelné čerpadlo vzduch - voda. Tým sme dosiahli pasívny štandard a dotácia, s ktorou sme na počiatku projektu nepočítali, nám zjednodušila zopár čiastkových rozhodnutí. Konštrukcia dom je z masívnych drevených panelov CLT spoločnosti Novatop. Panel ma zaujal už skôr - čisté drevo, pravdivá konštrukcia, ktorá je moderná a presná. V rodinnom dome, v ktorom s prehľadom vyhovie z hľadiska požiarnej odolnosti, môže ostať odhalená. Panely sa v poslednej fáze dokončovacích prác zbrúsili a natreli bielym olejom, a tak môžeme mať živú kresbu dreva v interiéru úplne prirodzeným spôsobom. Niektoré okná sú vďaka pevnej konštrukcii panelov riešené ako samostatné tabule bez rámov, preto sme museli vymyslieť atypické detaily napojenia. Na rámy otváravých okien sme zvolili výraznú žltú farbu, ako kontrast k smrekovcovej fasáde, ktorá postupom času zosivie. V ľuďoch je stále zažitá potreba predovšetkým trvácneho domu. V prípade pasívneho domu má človek pocit, že pasivita a exkluzivita domu závisí od vecí, ktoré trvanlivé nie sú - od strojov, ventilátorov, lepiacich pások, plynu v oknách a podobne. Pritom v množstve iných oblastí sú nové technológie vnímané nie čisto z hľadiska trvanlivosti, ale z hľadiska miery zabezpečenia zodpovedajúceho komfortu. Mení sa životný štandard a pasívne domy držia s týmto štandardom krok, pričom umožňujú majiteľom sa s ním aj reálne vyrovnať, a to bez toho, aby to malo pre nich citeľné dôsledky v podobe zvýšených finančných výdavkov. Hodnotiť pasívny dom len z finančného hľadiska je krátkozraké. Omnoho dôležitejší je pre mňa dopad nášho konania na životné prostredie.

Konkrétna skladba steny v tomto projekte:
