Komplexný sprievodca bezpečnostnými zábradlami a ich legislatívnymi požiadavkami na Slovensku

Dodržiavanie správnych rozmerov a konštrukčných riešení pri zábradliach nie je len otázkou estetiky, ale predovšetkým kľúčovým bezpečnostným parametrom. V Slovenskej republike sú tieto parametre detailne definované v príslušných legislatívnych predpisoch a technických normách, ktoré upravujú najmä požiarnu bezpečnosť stavieb, ale aj všeobecné technické požiadavky na stavby a prevádzku. Tieto pravidlá sú navrhnuté tak, aby minimalizovali riziko pádu osôb, a to najmä v kritických situáciách, ako sú schodiská, rampy, balkóny či terasy. Nesprávne alebo chýbajúce zábradlie môže viesť nielen k úrazom, ale aj k problémom pri kolaudácii stavby.

Právny a normatívny rámec pre bezpečnostné zábradlia

V Slovenskej republike definujú požiadavky na zábradlia predovšetkým zákony a vyhlášky, ktoré sa odvolávajú na konkrétne slovenské technické normy (STN). Tieto predpisy sa zameriavajú na rôzne aspekty, od minimálnej šírky schodiskových ramien až po špecifické požiadavky na výplne a madlá.

Zákonné a vyhláškové rámce

Zákon č. § 50 a nadväzujúce vyhlášky stanovujú základné požiadavky na bezpečnosť stavieb. Vyhláška č. 532/2002 Z. z. v § 17 ods. 2 uvádza, že najmenšia šírka schodiskových ramien musí byť 1,1 metra. Voľné strany schodov a odpočívadiel musia byť vybavené zábradlím. V § 27 ods. 8 tej istej vyhlášky sa ďalej špecifikuje, že schodisko a rampa s šírkou do 1 200 mm musia mať jedno zábradlie, s výnimkou kruhového schodiska, ktoré vyžaduje dve zábradlia. Schodiská a rampy širšie ako 1 200 mm musia byť vybavené dvoma zábradliami alebo držadlami. Vyhláška č. 94/2004 Z. z., ktorá upravuje požiarnu bezpečnosť stavieb, v článku 51 špecifikuje požiadavky na schodiská na únikovej ceste zo zhromažďovacieho priestoru. Ak je takéto schodisko širšie ako päť únikových pruhov, musí byť pozdĺžne rozdelené stavebnou konštrukciou alebo držadlom tak, aby bolo rozdelené na najviac štyri únikové pruhy. Ďalšie ustanovenia, ako napríklad § 28 ods. 2 a 8 vyhlášky č. 532/2002 Z. z., zdôrazňujú potrebu zriadenia zábradlia na voľnom okraji pochôdznej plochy v súlade so STN 74 3305, a zabezpečenia šikmého zábradlia schodiska a šikmej rampy madlom.

Technické normy ako základ pre bezpečnosť

Slovenské technické normy (STN) sú kľúčovým dokumentom, ktorý detailne rozpracúva požiadavky na zábradlia. Hoci dodržiavanie STN je v niektorých prípadoch dobrovoľné (§ 3 ods. 10 zákona č. 60/2018 Z. z.), v praxi sa stávajú záväznými, najmä pri kolaudácii a pri posudzovaní bezpečnosti stavieb. K najdôležitejším normám patria STN 74 3305 (Zábradlie na pozemných komunikáciách) a STN 73 4130 (Schodiská a šikmé rampy).

Kľúčové bezpečnostno-technické pojmy

Na účely stanovenia požiadaviek na zaistenie bezpečnosti práce a technických zariadení sú definované niektoré bezpečnostno-technické pojmy, ktoré vyjadrujú charakteristiku predmetov, činností, opatrení alebo požiadaviek.

Pochôdzna plocha a voľný priestor

Normy definujú "pochôdznu plochu" ako plochu určenú na pobyt alebo pohyb osôb, s pôdorysnými rozmermi najmenej 300 mm x 300 mm. Zábradlie je nutné zhotoviť na voľnom okraji pochôdznej plochy, za ktorou je voľný priestor. Za voľný priestor sa nepovažuje priestor zakrytý konštrukciou, ktorá bezpečne znáša zaťaženie pešou prevádzkou.

Prepadová výška a jej determinanty

Kľúčovým pojmom pri určovaní výšky zábradlia je "prepadová výška". Táto je definovaná ako zvislá vzdialenosť medzi pochôdznou plochou a nižšou úrovňou, do ktorej by mohlo dôjsť k pádu. Rozhodujúca je vždy reálna situácia na stavbe, čo znamená, že projektovaná výška musí byť totožná s realizovanou výškou. V praxi sa často stretávame s chybami, keď sa výška kontroluje od podesty namiesto od jednotlivých stupňov, alebo sa nepočíta so zmenou finálnej výšky stupňov (napr. pri použití rôznych materiálov ako drevo, kameň či obklad). Pri bezmadlových riešeniach je detail výšky ešte citlivejší na presnosť montáže a finálne vrstvy.

Minimálne požiadavky na výšku zábradlia

Normy STN stanovujú rôzne úrovne minimálnej výšky zábradlia v závislosti od konkrétnej situácie, predovšetkým od hĺbky voľného priestoru pod pochôdznou plochou. Najmenšia dovolená výška zábradlia vrátane držadla je diferencovaná podľa nasledujúcich kategórií:

Špecifické požiadavky pre schodiská a rampy

Pri schodišti, prípadne pri šikmej rampe so zrkadlom musí najmenšia dovolená výška zábradlia zodpovedať slovenským technickým normám. Konce dutých madiel musia byť uzavreté. Šikmé zábradlie schodišťa a šikmej rampy musí sa zabezpečiť madlom umiestneným vo výške najmenej 900 mm a najviac 1 200 mm. Pri stavbe určenej na pobyt detí do šiestich rokov sa navyše musí umiestniť madlo vo výške najmenej 400 mm a najviac 500 mm a do dvanástich rokov vo výške najmenej 600 mm a najviac 700 mm. Držadlo zábradlia nesmie mať ostré hrany ani výstupy.

Konštrukcia výplne zábradlia a povolené medzery

Bezpečnosť zábradlia nezávisí len od jeho výšky, ale aj od konštrukcie výplne, ktorá má zabrániť prepadnutiu osôb, najmä detí.

Maximálne povolené medzery

Medzery v zábradlí nesmú byť širšie ako 120 mm v bytovom dome a 80 mm v prevádzke určenej deťom. Odporúča sa však vyhnúť sa vodorovnej výplni, ktorá by mohla slúžiť ako stupne na lezenie.

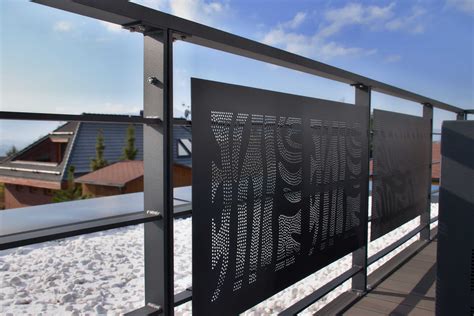

Typy výplní

V bytových domoch a prevádzkach určených deťom musí byť zábradlie plné alebo s tabuľovou výplňou, prípadne s výplňou zo zvislých tyčových prvkov alebo mriežkovou výplňou.

Ochranná lišta

Ak hrozí nebezpečenstvo pokĺznutia alebo prepadnutia, musí sa zábradlie pri podlahe zabezpečiť ochrannou lištou najmenej 100 mm vysokou.

Špecifické požiadavky pre rôzne priestory a komunikácie

Kedy sa zábradlie nevyžaduje

Existujú situácie, kedy sa zábradlie nemusí zriaďovať, alebo kde platia špecifické pravidlá. Zábradlie sa nemusí zriadiť, ak by bránilo základnej prevádzke, na ktorú je plocha určená, alebo pri hĺbke voľného priestoru najviac 3 metre, ak je na voľnom okraji pochôdznej plochy s bežnou alebo nízkou prevádzkou vytvorený nepochôdzny bezpečnostný pás široký najmenej 1 500 mm, ktorý je zreteľne vymedzený.

Požiadavky na komunikácie a otvory

Všetky otvory alebo nebezpečné priehlbiny v podlahách musia byť zakryté alebo ohradené. Nosnosť poklopov musí zodpovedať nosnosti okolitej podlahy. Poklopy musia byť osadené tak, aby sa nedali samovoľne odsunúť alebo uvoľniť, a musia byť zapustené do rovnakej úrovne s okolitou podlahou. Prielezné otvory nesmú mať nijaký rozmer menší ako 0,7 m v stropoch a ako 0,6 m pri málo používaných vstupných otvoroch do šácht a kanálov. Uvedené rozmery vstupných otvorov sa nesmú zužovať rebríkmi alebo stúpačkami. Všetky otvory v múroch musia byť zabezpečené proti pádu osôb, ak by tieto osoby mohli spadnúť do väčšej hĺbky ako 1,5 m.

Komunikácie vo výrobných a prevádzkových budovách

Všetky komunikácie (pre chodcov i pre dopravu nákladov a pod.) sa musia budovať so zreteľom na výrobný proces, organizáciu vnútrozávodnej dopravy, včasnú a dostatočne rýchlu evakuáciu všetkých pracovníkov v prípade nebezpečenstva a na pohodlné a bezpečné prechádzanie medzi strojmi a zariadeniami. Komunikácie musia byť stále voľné a nesmú sa zužovať stavebnými konštrukciami, výrobným a prevádzkovým zariadením, materiálom, výrobkami a pod. a musia sa udržiavať a čistiť. Komunikácie musia mať rovný povrch, ktorý nesmie byť šmykľavý. Komunikácie musia byť v jednej úrovni. Vo výnimočných prípadoch možno spojiť komunikácie s rozličnou výškovou úrovňou rampami alebo schodmi najmenej s troma stupňami. Komunikácie vyhotovené ako mosty, lávky, galérie a ochodze musia mať po celej ploche pevnú, rovnú a takým spôsobom upravenú podlahu, aby nemohli prepadávať predmety. Šachty alebo iné nebezpečné otvory povrchu komunikácií musia byť zakryté poklopmi alebo mrežami, ktorých šírka otvoru, nepresiahne 30 mm a ktorých nosnosť musí zodpovedať ich prevádzkovému zaťaženiu. Poklopy a mreže musia byť zabezpečené proti samovoľnému uvoľneniu. Ak sú komunikácie prerušené kývavými dverami, musí dverové krídlo umožňovať výhľad. Celosklenné dverové krídla s čírym sklom bez rámov sa nesmú vo výrobných priestoroch používať. Celosklenné krídla v ráme musia byť viditeľne označené. Ak nad komunikáciami alebo pracoviskami vedú iné komunikácie alebo visuté dráhy, musia sa zabezpečiť tak, aby osoby neohrozoval padajúci materiál alebo dopravované predmety. Všetky komunikácie musia byť od ostatných plôch s rovnakou úrovňou farebne odlíšené ohraničujúcimi pásmi alebo inou farbou povrchu. Komunikácie pre chodcov musia byť technicky riešené so zreteľom na počet osôb, ktoré ich budú používať; musia byť však najmenej 1,2 m široké.

Schodiská a rampy v budovách

Všetky hlavné schodištia musia mať priame ramená. Vedľajšie schodištia môžu mať kombinované ramená. Najmenšia šírka schodišťových ramien musí byť 1,1 m. Voľné strany schodov a odpočívadiel musia byť vybavené zábradlím. Každé schodišťové rameno musí mať záchytnú držadlo aspoň na jednej strane. Šírka medziposchodového a poschodového odpočívadla sa musí rovnať najmenej priechodnej šírke priľahlých ramien. V jednom schodišťovom ramene nesmú byť menej ako tri stupne. Prvý (nástupný) a posledný (výstupný) stupeň v každom ramene sa musí dať rozoznať od okolitej podlahy. Povrch stupňov musí mať protišmykovú úpravu. Priečny spád (klopenie v smere zostupu) schodišťových stupňov je zakázaný. Schodišťové rameno sa nesmie začínať priamo za dverami. Medzi ramenom a dverami musí byť plošina, ktorej dĺžka musí byť najmenej 0,75 m zväčšená o šírku schodišťového stupňa.

Pomocné schodiská a rebríky

Pomocné schodištia, ktoré iba občas používa malý počet osôb (napr. na výstup na obsluhovaciu plošinu alebo do kabíny žeriavovej dráhy), môžu byť výnimočne aj zakrivené. Priechodná šírka ramien pomocných schodíšť musí byť najmenej 0,55 m. Stúpadlá rebríkových schodov musia mať protisklzovú úpravu a ich najmenšia pôdorysná šírka musí byť 0,15 m. Otvory v plochách stupňov a odpočívadiel z perforovaného materiálu nesmú mať nijaký rozmer väčší ako 30 mm. Pevné rebríky musia byť zhotovené z takého materiálu a ukotvené tak, aby nemohlo dôjsť k ich deformáciám ani výkyvom. Rebrík musí mať jednotnú vzdialenosť priečok, najviac 0,33 m. Medzi rebríkom a akoukoľvek konštrukciou na strane výstupu sa musí ponechať voľný priestor najmenej 0,7 m. Medzi priečkami a stenou alebo inou konštrukciou na strane odvrátenej od výstupu sa musí ponechať voľný priestor najmenej 0,18 m.

Komunikácie medzi výrobnými a prevádzkovými budovami

Šírka, nosnosť a pevnosť komunikácií musí zodpovedať používaným dopravným prostriedkom a intenzite dopravy. Najmenšia svetlá výška nad komunikáciami pre vozidlá sa riadi výškou stanovišťa vodiča nad úrovňou komunikácie zväčšenou o 2,1 m, ak je náklad nižší ako stojací vodič, alebo výškou stanovišťa vodiča nad úrovňou komunikácie zväčšenou o výšku nákladu s pripočítaním 0,3 m, ak je náklad vyšší ako stojací vodič, vždy však aspoň 2,4 m nad úrovňou komunikácie, a ak sa používa aj na automobilovú premávku, aspoň 3,6 m nad touto úrovňou; tieto výšky sa nesmú znižovať konštrukciami, potrubiami alebo inými prekážkami. Povrch komunikácií musí byť tvrdý, s príslušným spádom na odvádzanie zrážkových vôd. Všetky komunikácie musia byť označené predpísanými dopravnými značkami. Pre chodcov treba vybudovať chodníky. Nadchody musia byť vybudované tak, aby osoby nachádzajúce sa pod nimi neboli ohrozené ich prevádzkou, a musia byť označené bezpečnostnou značkou s vyznačením najvyššieho zaťaženia.

Priechody a podchody

Ak priechod súčasne používajú vozidlá i chodci, musia sa v ňom vybudovať vyvýšené chodníky, prípadne sa musí priestor pre chodcov oddeliť zábradlím. Ak do priechodu budovy ústia východy alebo priechody, musí mať chodník zábradlie označené bezpečnostným označením. V priechode pre vozidlá sa zakazuje budovať priečnu komunikáciu. Podchody a priechody musia mať výšku najmenej 2,1 m a šírku najmenej 1,1 m; táto šírka nesmie byť zmenšovaná otvorenými krídlami dverí, konštrukciami a pod. Podchody a priechody musia byť viditeľne označené bezpečnostným označením a dostatočne osvetlené.

Lávky pre chodcov

Lávky pre chodcov musia byť technicky riešené tak, aby zodpovedali počtu osôb, ktoré budú po nich prechádzať.

Vonkajšie a vnútorné priestory

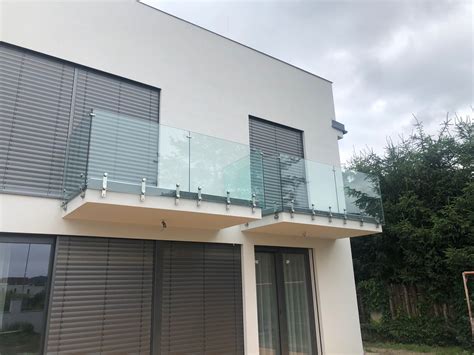

Zábradlie je povinné na balkónoch, terasách, lodžiách a vonkajších schodiskách, ak výškový rozdiel presahuje 500 mm. Pri vonkajších schodiskách sa zábradlie alebo madlo vyžaduje pri viac než troch stupňoch alebo ak celková výška schodiska presiahne 750 mm. Vnútorné priestory: Zábradlie je nutné na schodiskách medzi podlažiami, na galériách, vnútorných rampách a plošinách, ak výškový rozdiel presahuje 500 mm.

Zábradlie na múriku alebo parapete

Ak múrik alebo parapet má výšku nižšiu než 1 000 mm, nepovažuje sa za dostatočnú ochranu proti pádu a musí byť doplnený o zábradlie.

Praktické aspekty návrhu a realizácie zábradlí

Pri návrhu a realizácii schodísk a zábradlí je dôležité dodržiavať nielen legislatívne požiadavky, ale aj ergonomické a bezpečnostné zásady.

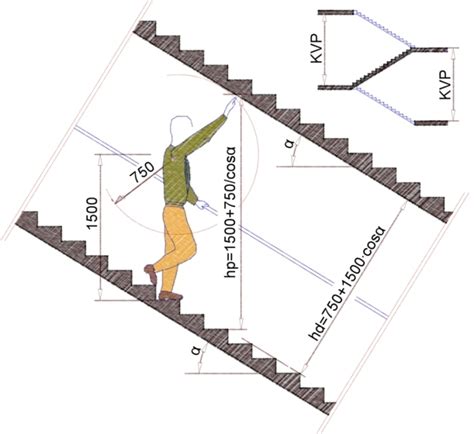

Ergonomické rozmery schodov

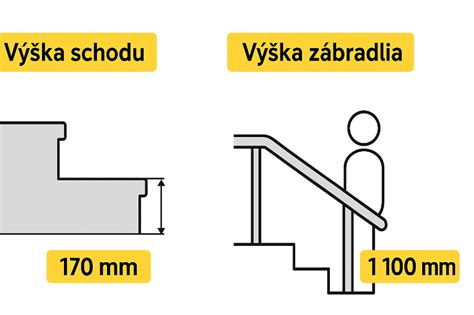

• Ideálna výška schodu: Pohybuje sa medzi 16 - 18 cm, pričom optimálna hodnota je okolo 17 cm. Maximálna prijateľná výška podľa noriem je do 20 cm.
• Hĺbka nášľapnej plochy: Ideálne okolo 28 cm, v rozmedzí 25 - 30 cm.
• Vzorec pohodlného schodu: 2h + b = 630 mm (kde 'h' je výška schodu a 'b' je hĺbka nášľapu) predstavuje ideálny pomer pre prirodzený krok.
• Šírka schodiska: Minimálna šírka by mala byť 90 cm, pre komfortné používanie a prenos vecí.

Výber materiálu a metódy kotvenia

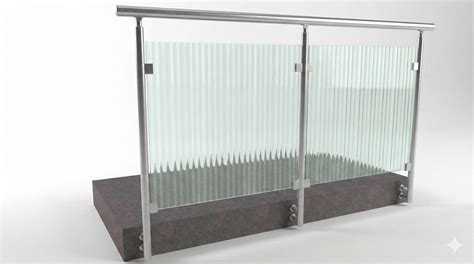

Hliníkové a nerezové zábradlia sú vhodné pre exteriér vďaka svojej odolnosti voči korózii. Oceľové zábradlie vyžaduje kvalitnú povrchovú úpravu (zinkovanie, lakovanie) na ochranu proti korózii. Sklenené zábradlia musia používať výhradne bezpečnostné sklo (kalené alebo vrstvené) s hrúbkou od 8 do 16 mm, v závislosti od kotvenia. Kotvenie skiel zábradlia môže byť spodné alebo už aj bočné, s uchytením profilov do fasády alebo okenného rámu, ako je to v prípade franzcúzskych okien. Zábradlie sa montuje pripevnením k zemi (na horizontálny povrch) alebo k stene (na vertikálny povrch). Dĺžku a tvar zábradlia je možné vyskladať podľa potreby. Umiestnenie ochranného zábradlia definuje norma. Ide o zábradlie, ktoré sa montuje a inštaluje bez nutnosti vŕtania do podláh alebo stien. Ide o riešenie, ktoré umožňuje upevniť zábradlie priamo na plechovú strechu v situáciách, kedy by bolo ťažké upevniť stĺpiky zábradlia na vnútornú konštrukciu strechy. Na iných miestach sa používa najmä pre zvýšenie bezpečnosti.

Dôležitosť včasného plánovania zábradlia

Ideálne začať s plánovaním čím skôr. Správne zvolené zábradlie vám prinesie nielen bezpečnosť, ale aj eleganciu. Či už ide o terasu, balkón, schodisko alebo strechu, zábradlie je praktický a estetický prvok, ktorý si váš dom zaslúži. Pri výbere zábradlia je ideálne myslieť na montáž včas, už počas plánovania, aby všetko krásne zapadlo a vedeli ste využiť každý milimeter. Vďaka plánovaniu kotviacich prvkov vopred si zabezpečíte bezproblémovú a plynulú inštaláciu bez dodatočných zásahov a prestojov.

Kolaudácia a súlad s predpismi

Kolaudácia stavby je proces, pri ktorom stavebný úrad kontroluje súlad realizovanej stavby s projektovou dokumentáciou a platnými normami. Zábradlie je jedným z prvkov, ktoré podlieha dôslednej kontrole. Nesplnenie normových požiadaviek, či už ide o výšku, šírku medzier, pevnosť konštrukcie alebo správne umiestnenie madiel, môže viesť k pozastaveniu kolaudácie. Preto je nevyhnutné riešiť problematiku zábradlí už v projektovej fáze. Nutnosť zábradia sa objaví aj pri kolaudácii novej alebo rekonštruovanej domácnosti. Je jedným z kľúčových bezpečnostných prvkov, ktoré odborníci dôkladne kontrolujú. Zábradlie musí spĺňať všetky bezpečnostné normy týkajúce sa výšky, pevnosti a stability, aby bola kolaudácia úspešne schválená.
