Normy a technické požiadavky na zábradlie na rampách pre osoby s obmedzenou mobilitou

Dodržiavanie správnych rozmerov a konštrukčných riešení pri zábradlích nie je len otázkou estetiky, ale predovšetkým kľúčovým bezpečnostným parametrom. V Slovenskej republike sú tieto parametre detailne definované v príslušných legislatívnych predpisoch a technických normách, ktoré upravujú najmä požiarnu bezpečnosť stavieb, ale aj všeobecné technické požiadavky na stavby a prevádzku. Tieto pravidlá sú navrhnuté tak, aby minimalizovali riziko pádu osôb, a to najmä v kritických situáciách, ako sú schodiská, rampy, balkóny či terasy. Nesprávne alebo chýbajúce zábradlie môže viesť nielen k úrazom, ale aj k problémom pri kolaudácii stavby.

Článok sa zaoberá problematikou sklonov rámp pre osoby so zdravotným postihnutím (ZŤP), s dôrazom na platné normy a požiadavky pre zabezpečenie bezbariérového prístupu. Cieľom je poskytnúť komplexný prehľad o konštrukcii, rozmeroch a sklonoch rámp, aby boli v súlade s platnou legislatívou a zohľadňovali potreby osôb s obmedzenou schopnosťou pohybu a orientácie.

Legislatívny a normatívny rámec

Technické podmienky (ďalej TP) stanovujú zásady navrhovania a zhotovovania pozemných komunikácií so zreteľom na osoby s obmedzenou schopnosťou pohybu a orientácie. TP stanovujú požiadavky na návrh debarierizačných opatrení pre osoby s obmedzenou schopnosťou pohybu a orientácie na pozemných komunikáciách v zmysle vyhlášky MV SR č. 9/2009 Z. z. a vyhlášky MŽP SR č. 532/2002 Z. z. Tieto TP sú platné na navrhovanie a zhotovovanie debarierizačných opatrení na pozemných komunikáciách pre osoby s obmedzenou schopnosťou pohybu a orientácie. V TP sú uvedené podmienky na zabezpečenie pohybu pre osoby s obmedzenou schopnosťou pohybu a orientácie.

Zákonné a vyhláškové rámce

Požiadavky na zábradlia v legislatíve a normách. V Slovenskej republike definujú požiadavky na zábradlia predovšetkým zákony a vyhlášky, ktoré sa odvolávajú na konkrétne slovenské technické normy (STN). Zákon č. § 50 a nadväzujúce vyhlášky stanovujú základné požiadavky na bezpečnosť stavieb.

• Vyhláška č. 532/2002 Z. z. v § 17 ods. 2 uvádza, že najmenšia šírka schodiskových ramien musí byť 1,1 metra. Voľné strany schodov a odpočívadiel musia byť vybavené zábradlím.
• V § 27 ods. 8 tej istej vyhlášky sa ďalej špecifikuje, že schodisko a rampa s šírkou do 1 200 mm musia mať jedno zábradlie, s výnimkou kruhového schodiska, ktoré vyžaduje dve zábradlia. Schodiská a rampy širšie ako 1 200 mm musia byť vybavené dvoma zábradliami alebo držadlami.
• Vyhláška č. 94/2004 Z. z., ktorá upravuje požiarnu bezpečnosť stavieb, v článku 51 špecifikuje požiadavky na schodiská na únikovej ceste zo zhromažďovacieho priestoru. Ak je takéto schodisko širšie ako päť únikových pruhov, musí byť pozdĺžne rozdelené stavebnou konštrukciou alebo držadlom tak, aby bolo rozdelené na najviac štyri únikové pruhy.
• Ďalšie ustanovenia, ako napríklad § 28 ods. 2 a 8 vyhlášky č. 532/2002 Z. z., zdôrazňujú potrebu zriadenia zábradlia na voľnom okraji pochôdznej plochy v súlade so STN 74 3305, a zabezpečenia šikmého zábradlia schodiska a šikmej rampy madlom.

Technické normy ako základ pre bezpečnosť

Slovenské technické normy (STN) sú kľúčovým dokumentom, ktorý detailne rozpracúva požiadavky na zábradlia. Hoci dodržiavanie STN je v niektorých prípadoch dobrovoľné (§ 3 ods. 10 zákona č. 60/2018 Z. z.), v praxi sa stávajú záväznými, najmä pri kolaudácii a pri posudzovaní bezpečnosti stavieb. K najdôležitejším normám patria STN 74 3305 (Zábradlie na pozemných komunikáciách) a STN 73 4130 (Schodiská a šikmé rampy).

Špecifické požiadavky na rampy pre imobilných

Bezbariérovosť sa stáva čoraz dôležitejšou súčasťou moderného staviteľstva a urbanizmu. Zabezpečenie prístupnosti pre osoby s obmedzenou schopnosťou pohybu a orientácie je nielen etickou, ale aj legislatívnou požiadavkou. Rampy pre ZŤP sú kľúčovým prvkom bezbariérového prístupu, umožňujú prekonávať výškové rozdiely a zabezpečujú slobodu pohybu pre vozičkárov, seniorov, rodičov s kočíkmi a ďalšie osoby s pohybovým obmedzením. Rampy predstavujú dôležité prostriedky na prekonávanie architektonických bariér a umožňujú osobám s obmedzenou mobilitou plnohodnotné zapojenie do spoločenského života.

Pevná, montovaná rampa pre vozičkárov je vhodný prostriedok na prekonávanie nízkych bariér. Ide o šikmú plochu, ktorá slúži ako doplnok ku schodisku alebo ako prístupové miesto do budovy. Montované rampy sú univerzálne. Rampy môžu používať vozičkári na manuálnych aj elektrických vozíkoch, seniori na skútroch, matky s kočíkmi, cyklisti alebo prepravcovia tovaru. Dnes sú rampy vyžadované v nových i starých budovách, aby bol dodržaný prístup do objektu osobami s telesným hendikepom. Rampy môžu byť demontovateľné alebo doplnené o schodisko a dávajú vozičkárovi slobodu pohybu pri zdolávaní výškových rozdielov.

Sklon a rozmery rámp

Sklon rampy je kľúčovým parametrom, ktorý ovplyvňuje jej použiteľnosť a bezpečnosť. Platné normy a predpisy presne definujú prípustné sklony rámp v závislosti od ich dĺžky. Rampy pre imobilných majú predpísané rozmery, ktoré upravujú STN normy. Normy sa zaoberajú celkovými rozmermi rampy.

Aký by mal byť správny sklon rampy? Sklon rampy, ktorý by bol vhodný pre vozičkára je definovaný pre dva rôzne prípady:

1. rampa s dĺžkou maximálne do 3 m - sklon rampy by nemal mať pomer strán nižší než 1:8 (12,5%)
2. pri dĺžke rampy vyššej ako 3 m by pomer strán mal byť vyšší ako 1:12 (8,3%)

Čo znamenajú pomery strán? Pokiaľ sa udáva pomer 1:12 znamená to, že na 1 m výšky potrebujete 12 metrov šikmej časti rampy. Za optimálny je považovaný sklon rampy pri pomere strán 1:20. Tento pomer je v praxi problematické dosiahnuť vzhľadom k narastajúcej ploche rampy pri vyšších bariérach.

Ďalšie dôležité rozmery:

• Pri šikmej dĺžke rampy väčšej ako 9 metrov, musí byť rampa vybavená medzipodestou dlhou aspoň 2 metre.
• Na začiatku a na konci rampy musí byť voľná manipulačná plocha aspoň 1500 mm x 1500 mm.
• Minimálna šírka rampy je stanovená na 1300 mm pri priamej rampe. Najmenšia priechodná šírka šikmej rampy určenej na verejné užívanie je 1 300 mm.

Pokiaľ rampa nie je dlhšia ako 3 metre, rampa môže mať sklon v pomere strán aspoň 1:8 (12,5%). Pokiaľ je rampa dlhšia ako 3 metre, rampa môže mať sklon v pomere strán aspoň 1:12 (8,3%). Za optimálny je považovaný sklon rampy pri pomere strán 1:20.

Povrch rampy a jeho vlastnosti

Povrch rampy musí byť protišmykový, použiteľný aj za nepriaznivého počasia, odvodnený alebo temperovaný. Roštové rampy sú montované priamo na mieste napevno k vchodu do budovy, čím je rampa zabezpečená proti pohybu. Podlaha (rošt) má protišmykový povrch, čím sa zabráni prešmyknutiu kolies invalidného vozíka alebo pošmyknutiu chodcov idúcich po rampe pešo.

Požiadavky na zábradlia na rampách a schodiskách

Rampa musí byť vybavená zábradlím na oboch stranách. Po oboch stranách rampy sú pripevnené vodítka, ktoré zabraňujú prepadnutiu invalidného vozíka alebo detského kočíka z rampy. Tiež je vybavená zábradlím, ktoré je vhodné nielen pre osoby na vozíku, ale aj pre chodcov. Pri každej pochôdznej ploche stavby, kde je nebezpečenstvo pádu osôb a ku ktorej je možný prístup osôb, sa musí zabezpečiť ochranným zábradlím, prípadne inou zábranou, ktorá musí bezpečne odolávať zaťaženiu pôsobiacemu vo vodorovnom aj zvislom smere.

Typy a umiestnenie zábradlí a držadiel

• Schodište a rampa, ktorých šírka neprekračuje 1 200 mm, musia byť vybavené jedným zábradlím s výnimkou kruhového schodišťa, ktoré musí mať dve zábradlia.
• Schodište a rampa širšie ako 1 200 mm musia byť vybavené dvoma zábradliami alebo držadlami.
• Schodište a rampa širšie ako 2 200 mm musia byť vybavené doplnkovým zábradlím s držadlom, ktoré ich rozdelí na pruhy široké najviac 2 200 mm.
• Schodiskové rameno a rampa musia byť po oboch stranách vybavené držadlom vo výške 900 mm.
• Vrchné zábradlie musí byť vo výške aspoň 900 mm.
• Zábradlie pre osoby malého vzrastu musí byť vo výške 750 mm.
• Ďalej sa na rampe nachádza vodiace zábradlie vo výške 300 mm.
• Šikmé zábradlie schodišťa a šikmej rampy musí sa zabezpečiť madlom umiestneným vo výške najmenej 900 mm a najviac 1 200 mm.
• Pri stavbe určenej na pobyt detí do šiestich rokov sa navyše musí umiestniť madlo vo výške najmenej 400 mm a najviac 500 mm a do dvanástich rokov vo výške najmenej 600 mm a najviac 700 mm.
• Konce dutých madiel musia byť uzavreté.

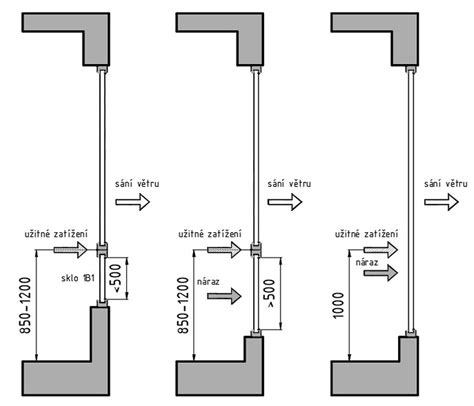

Výška zábradlia

Kľúčovým pojmom pri určovaní výšky zábradlia je "prepadová výška". Táto je definovaná ako zvislá vzdialenosť medzi pochôdznou plochou a nižšou úrovňou, do ktorej by mohlo dôjsť k pádu. Rozhodujúca je vždy reálna situácia na stavbe, čo znamená, že projektovaná výška musí byť totožná s realizovanou výškou. Normy STN stanovujú rôzne úrovne minimálnej výšky zábradlia v závislosti od konkrétnej situácie, predovšetkým od hĺbky voľného priestoru pod pochôdznou plochou.

Minimálne výšky zábradlia podľa noriem STN

Najmenšia dovolená výška zábradlia vrátane držadla je:

Pri schodišti, prípadne pri šikmej rampe so zrkadlom musí najmenšia dovolená výška zábradlia zodpovedať slovenským technickým normám. Pri schodiskách a šikmých rampách musí najmenšia dovolená výška zábradlia zodpovedať príslušným slovenským technickým normám.

Výplne zábradlí a medzery

Bezpečnosť zábradlia nezávisí len od jeho výšky, ale aj od konštrukcie výplne, ktorá má zabrániť prepadnutiu osôb, najmä detí.

Maximálne povolené medzery

• Bežné použitie: Medzery medzi jednotlivými prvkami zábradlia (vertikálne alebo šikmé tyče, mriežky) nesmú byť širšie ako 120 mm.
• V priestoroch pre deti: V prevádzkach určených deťom do 12 rokov sú požiadavky prísnejšie a maximálna šírka medzier je obmedzená na 80 mm.
• Vodorovné prvky: Pri vodorovných prvkoch zábradlia so sklonom do 45° je maximálny limit šírky medzery 180 mm. Odporúča sa však vyhnúť sa vodorovnej výplni, ktorá by mohla slúžiť ako stupne na lezenie.

Typy výplní a ochranná lišta

V bytových domoch a v prevádzke určenej deťom musí byť zábradlie plné alebo s tabuľovou výplňou, so stĺpikovou výplňou zo zvislých tyčových prvkov alebo s mriežkovou výplňou.

Vhodné je osadiť na rampu zarážku vo výške 100 mm, ktorá slúži pre slepeckú palicu a tiež zabraňuje neúmyselnému zídeniu z rampy. Ak hrozí nebezpečenstvo pokĺznutia alebo prepadnutia, musí sa zábradlie pri podlahe zabezpečiť ochrannou lištou najmenej 100 mm vysokou.

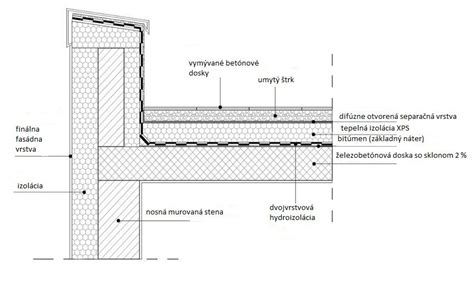

Pochôdzna plocha, voľný priestor a prepadová výška

Pochôdzna plocha je plocha určená na pobyt alebo pohyb osôb (po rovine, po schodoch alebo po šikmej rampe (STN 73 4130)) s pôdorysnými rozmermi najmenej 300 mm x 300 mm. Zábradlie je nutné zhotoviť na voľnom okraji pochôdznej plochy, za ktorou je voľný priestor. Za voľný priestor sa nepovažuje priestor zakrytý konštrukciou, ktorá bezpečne znáša zaťaženie pešou prevádzkou.

Kedy sa zábradlie nevyžaduje

Zábradlie sa nemusí zriadiť:

• ak by bránilo základnej prevádzke, na ktorú je plocha určená,
• pri hĺbke voľného priestoru najviac 3 m, ak je na voľnom okraji pochôdznej plochy s bežnou alebo nízkou prevádzkou vytvorený nepochôdzny bezpečnostný pás široký najmenej 1 500 mm, ktorý je zreteľne vymedzený.

Vonkajšie a vnútorné priestory. Vonkajšie priestory: Zábradlie je povinné na balkónoch, terasách, lodžiách a vonkajších schodiskách, ak výškový rozdiel presahuje 500 mm. Pri vonkajších schodiskách sa zábradlie alebo madlo vyžaduje pri viac než troch stupňoch alebo ak celková výška schodiska presiahne 750 mm. Vnútorné priestory: Zábradlie je nutné na schodiskách medzi podlažiami, na galériách, vnútorných rampách a plošinách, ak výškový rozdiel presiahne 500 mm.

Ak múrik alebo parapet má výšku nižšiu než 1 000 mm, nepovažuje sa za dostatočnú ochranu proti pádu a musí byť doplnený o zábradlie.

Materiály a realizácia zábradlí

Hliníkové a nerezové zábradlia sú vhodné pre exteriér vďaka svojej odolnosti voči korózii. Oceľové zábradlie vyžaduje kvalitnú povrchovú úpravu (zinkovanie, lakovanie) na ochranu proti korózii. Sklenené zábradlia musia používať výhradne bezpečnostné sklo (kalené alebo vrstvené) s hrúbkou od 8 do 16 mm, v závislosti od kotvenia.

Roštové rampy pre hendikepovaných sú vyrábané na mieru, ale tiež tzv. „stavebnicovým systémom“, vďaka čomu je možné ich prispôsobiť akémukoľvek terénnemu prevýšeniu. Bezbariérové rampy sú vyrábané z ocele a sú chránené pred poveternostnými podmienkami povrchovou úpravou - žiarovým zinkovaním.

Bezbariérové opatrenia v širšom kontexte

Na zabezpečenie bezpečného, samostatného a pohodlného pohybu je nevyhnutný dostatočný manipulačný priestor pre uvedené skupiny osôb. Dôležitou súčasťou debarierizačných opatrení pre osoby s obmedzenou schopnosťou pohybu a orientácie je správne označovanie bariér.

Označovanie bariér a vodiace línie

Všetky značky (smerové, určujúce pozíciu, názvy ulíc, popisné čísla domov, informačné tabule, a pod.) by mali byť viditeľné, čisté, čitateľné, zrozumiteľné a v noci vhodne osvetlené. Značky by nemali byť umiestnené za sklom, aby sa neleskli. Značky umiestnené na chodníku sa považujú za prekážky, preto by mali byť identifikovateľné. Bezbariérové priestory a zariadenia, komunikácia, verejná plocha, nekryté športové ihrisko, sad a park sa označujú medzinárodným symbolom prístupnosti. Zariadenia pre nepočujúcich by mali byť označené medzinárodným symbolom hluchoty.

Komunikácia pre peších musí byť zabezpečená dôsledne dodržanou vodiacou líniou pre zrakovo postihnutú osobu. Prirodzenou vodiacou líniou je styková línia steny domu s rovinou chodníka, obrubník pešej komunikácie na rozhraní s trávnikom alebo rozhranie dvoch výrazne hmatovo odlišných štruktúr. V mieste, kde nie je prirodzená vodiaca línia a prechodová vzdialenosť medzi dvoma orientačnými bodmi je väčšia ako 8 000 mm, musí sa vytvoriť umelá vodiaca línia pásom špeciálnej dlažby v exteriéri širokým 400 mm a v interiéri 300 mm s povrchovou štruktúrou pozdĺžneho charakteru. Odbočenie vodiacej línie a zmena jej smeru sa pripúšťa lomom, najvhodnejšie v 90° uhle; oblúk sa neodporúča. V mieste odbočenia umelej vodiacej línie sa musí umiestniť prerušenie v exteriéri s dĺžkou 400 mm a v interiéri s dĺžkou 300 mm.

Odstraňovanie prekážok a obrubníkové rampy

Identifikácia problému - v prípade prekážok môže ísť o prekážky trvalého alebo dočasného charakteru. Konštrukcie, ktoré bránia bezpečnému a nezávislému horizontálnemu pohybu ľudí s obmedzenou schopnosťou pohybu a orientácie, je potrebné odstrániť, alebo prerobiť tak, aby spĺňali všetky požiadavky uvedené v grafickom liste č. 5, alebo označiť tak, aby spĺňali všetky požiadavky uvedené v grafických listoch č. 5. a č. Všetky prekážky a práce na ulici musia byť riadne označené a zabezpečené proti vstupu nevidiacich a slabozrakých osôb do otvorených výkopov či iných nebezpečných miest. Zamedzenie vstupu do priestorov, kde nie je zachovaná podchodná výška je potrebné riešiť zábradlím.

Stojace autá na chodníkoch, dopravné značky, reklamné tabule, kvetináče a pod., by vždy mali byť umiestňované mimo peších trás tak, aby bola zachovaná voľná šírka chodníka. Ak to nie je možné, mali by byť prekážky ľahko identifikovateľné a logicky rozmiestnené v jednej línii.

Na chodníkoch, kde existujúce obrubníky bránia voľnému pohybu osôb na invalidnom vozíku je potrebné zriadiť obrubníkové rampy, ktoré musia byť vybavené aj hmatateľným povrchom podľa požiadaviek konkrétneho miesta. Maximálny sklon znížených obrubníkov, vrátane bočných skosení je 1 : 8. Obrubníkové rampy sa používajú všade tam, kde je výškový rozdiel medzi chodníkom a vozovkou, alebo ak potrebujeme znížiť úroveň chodníka. Musí byť zabezpečený plynulý prechod medzi vozovkou a chodníkom s nulovým prevýšením. Minimálna šírka chodníka (neskosená) nesmie byť menšia ako 900 mm (šírka pre invalidný vozík).

Parkovanie a zastávky MHD

Zabezpečiť 4 % vyhradených stojísk, najmenej však jedno stojisko pre vozidlo osoby s obmedzenou schopnosťou pohybu a orientácie. Ak je parkovisko vzdialené viac ako 50 m od bezbariérového vstupu, mali by sa zriadiť vo vzdialenosti do 50 m od bezbariérového vstupu do budovy parkovacie stojiská. Bezbariérové parkovacie stojiská sa zriaďujú vo vnútorných i na vonkajších parkoviskách. Pri viacpodlažných parkoviskách aspoň jedno podlažie musí byť obsluhované bezbariérovým výťahom, rampou, alebo zdvíhacou plošinou.

Na zastávku je potrebné zabezpečiť prístup cestujúcich bezbariérovou trasou. Zastávky majú byť vybavené varovným pásom pozdĺž celej nástupnej hrany zastávky a signálnym pásom navádzajúcim na miesto nástupu do prvých dverí vozidla. Zastávky by mali byť jasne označené aj pre zrakovo postihnuté osoby s informáciami v Braillovom písme, alebo vystúpeným textom/piktogramom. Zastávky hromadnej dopravy navrhovať a realizovať tak, aby bolo umožnené využívať výhody nízkopodlažných vozidiel. Navrhovať zastávky, ktoré budú môcť bez pomoci druhých osôb používať aj zdravotne postihnuté osoby, hlavne osoby na invalidnom vozíku, nevidiace a slabozraké osoby.

Verejné priestory, mobiliár a toalety

Identifikácia problému - pokladne a infocentrá (infopulty), ktoré nie sú navrhnuté tak, aby ich mohli používať osoby na invalidnom vozíku alebo chýba navádzanie k nim pre nevidiace a slabozraké osoby. Problémom je i nedostatok alebo nevhodne navrhnutý mobiliár (prenosné zariadenie verejného priestoru: lavičky, poštové schránky, pouličné osvetlenie, vývesné tabule, telefónne búdky, verejné záchody, novinové stánky, kvetináče, odpadkové koše apod.).

Pokladne a infopulty, automaty, poštové schránky, odpadkové koše a pod. sa musia navrhovať tak, aby boli vhodné a dostupné pre všetky osoby, aj pre osoby s obmedzenou schopnosťou pohybu a orientácie. Tvar a umiestnenie mobiliáru nesmie prekážať voľnému pohybu chodcov na chodníku. Zariadenia pre odpočinok by mali byť navrhnuté tak, aby poskytovali pri lavičkách voľný priestor min. šírky 1 200 mm pre invalidný vozík. Rozmiestnenie mobiliáru sa navrhuje tak, aby nezužoval voľnú šírku chodníkov a peších trás.

Identifikácia problému - toalety ako súčasť PK sa navrhujú najmä na odpočívadlách a čerpacích staniciach. Problémom býva, že nie všade sú navrhnuté a zrealizované tak, aby ich mohli používať osoby na invalidnom vozíku. Navrhovať toalety tak, aby boli vhodné pre všetky osoby. Najmenej jedna záchodová kabína musí byť navrhnutá pre osobu na invalidnom vozíku. Pri väčšom počte záchodových kabín pre verejnosť, na každých začatých desať záchodových kabín, musí byť ďalšia jedna kabína pre osobu na vozíku. Ak je záchod pre osobu na vozíku prístupný priamo z verejného priestoru (chodby alebo haly), nemusí byť oddelene pre ženy a mužov. Kabína pre osoby s obmedzenou schopnosťou pohybu musí byť riadne a viditeľne označená medzinárodným symbolom prístupnosti. Rozmery kabíny min. 1100 mm/1400 mm, pričom dvere majú min. Šírka výťahovej kabíny musí byť najmenej 1 100 mm. Zdvíhacia plošina má min. rozmery 850 mm/1400 mm, pričom vstupné dvere na plošinu musia mať šírku min. Horná hrana WC misy by mala byť od podlahy 500 - 550 mm, pričom je tu možnosť zvýšiť hornú hranu WC misy špeciálnym nadstavcom. Ďalej sa dá záchodová misa doplniť o špeciálnu ergonomickú opierku na chrbát.

Kolaudácia a súlad s predpismi

Kolaudácia stavby je proces, pri ktorom stavebný úrad kontroluje súlad realizovanej stavby s projektovou dokumentáciou a platnými normami. Zábradlie je jedným z prvkov, ktoré podlieha dôslednej kontrole. Nesplnenie normových požiadaviek, či už ide o výšku, šírku medzier, pevnosť konštrukcie alebo správne umiestnenie madiel, môže viesť k pozastaveniu kolaudácie. Preto je nevyhnutné riešiť problematiku zábradlí už v projektovej fáze. Dodržiavanie správnych rozmerov a konštrukčných riešení pri zábradlích je základným predpokladom pre bezpečnosť a komfort užívateľov stavieb.
