Zábradlie je dôležitým architektonickým prvkom, ktorý plní nielen bezpečnostnú funkciu, ale zároveň výrazne ovplyvňuje celkový vzhľad priestoru. Či už ide o schodisko v interiéri alebo balkón v exteriéri, správne zvolené zábradlie dokáže spojiť praktickosť s estetickým dojmom. Hlavnou úlohou zábradlia je ochrana pred pádom a zabezpečenie stability pri pohybe. V domácnostiach s deťmi, seniormi alebo domácimi zvieratami je kvalitné zábradlie nevyhnutnosťou.
V modernej výstavbe sa čoraz častejšie stretávame s požiadavkou inštalovať ťažšie prvky (napr. zábradlia, žalúzie alebo konzoly pre klimatizáciu) na fasády s kontaktnými izolačnými systémami ETICS. Avšak, štandardné upevnenie priamo do izolácie nie je možné z dôvodu nedostatočnej nosnosti a upevnenie pomocou oceľových konzol, uhlových konzol a závitových tyčí, ktoré prechádzajú cez tepelnú izoláciu, je významným zdrojom bodových alebo lineárnych tepelných mostov.
Prečo je kotvenie v ETICS problematické a ako na to bez tepelných mostov
Oceľové kotviace prvky majú v porovnaní s izolačnými materiálmi výrazne vyššiu tepelnú vodivosť. Z tohto dôvodu sa v súčasnej výstavbe čoraz častejšie používajú systémové riešenia, ktoré umožňujú prenášať zaťaženie na nosnú konštrukciu bez výrazného narušenia tepelnoizolačného plášťa budovy. Účinným riešením sú špeciálne nosné konzoly a bloky vyrobené z materiálov s nízkou tepelnou vodivosťou. Tieto prvky prenášajú zaťaženie cez tepelnú izoláciu na nosnú konštrukciu a zároveň minimalizujú alebo úplne eliminujú tepelné mosty.
Montážna nosná konzola LIFIX L: Spoľahlivé riešenie pre ETICS
LIFIX L je montážna nosná konzola určená na upevňovanie ťažších prvkov na fasády ETICS. Je vyrobená z tvrdeného polyuretánu s hustotou 450 kg/m³, čo zaisťuje nízku tepelnú vodivosť 0,068 W/m.K a vysokú nosnosť. Produkt má certifikát európskeho technického posúdenia ETA, ktorý potvrdzuje jeho statické vlastnosti a súlad s EAD 040868-00-0404. Prvok má tvar L s dvoma montážnymi plochami - prednou a bočnou. Konzola je veľmi univerzálna.
Možnosti ukotvenia a nosnosť konzoly LIFIX L
Predmety je možné ukotviť k prvku LIFIX pomocou skrutky z nehrdzavejúcej ocele s priemerom 8 mm a dĺžkou 60 mm. Minimálna hĺbka ukotvenia je 40 mm. Otvory na ukotvenie je potrebné vopred vyvŕtať vrtákom s priemerom 5 mm bez príklepu. Ďalšou možnosťou je ukotvenie pomocou závrtných matíc M8/16/30 mm a metrických skrutiek M8. Použitie závrtných matíc zaisťuje rozoberateľný spoj, takže je možné pripevnený prvok demontovať a znovu pripevniť, čo sa hodí napr. pri renovácii okeníc.
Konzola je testovaná pre prisadenú aj odsadenú montáž a pre rôzne spôsoby umiestnenia a počet skrutiek či závrtných matíc. Jedna konzola prenesie zaťaženie 1,7 kN až 9 kN v závislosti od smeru zaťaženia a veľkosti konzoly. Všeobecne je možné počítať s únosnosťou konzoly min. 100 kg. Konzola LIFIX L sa do nosnej konštrukcie kotví buď tromi závitovými tyčami na chemickú kotvu, alebo 3 ks rámových hmoždiniek. Pri kotvení je nutné zohľadniť typ podkladu. Počet a spôsob kotvenia musí zodpovedať statickému návrhu vykonaného autorizovanou osobou. V praxi sa voľba medzi typmi kotvenia riadi konkrétnymi statickými požiadavkami projektu a typom montovaných prvkov. Kotviace prvky sú úplne skryté pod tepelnou izoláciou a nedochádza tak k tepelným mostom. Konzoly LIFIX sú vyrábané v dĺžkach 80-300 mm po 20 mm, podľa hrúbky tepelnej izolácie. Konzola LIFIX L predstavuje univerzálne riešenie pre vytvorenie nosného bodu v kontaktnom zatepľovacom systéme bez výrazného narušenia tepelnej izolácie.
Neviditelné zábradlí
Základné bezpečnostné požiadavky na zábradlia
Zábradlie by malo spĺňať bezpečnostné normy, mať dostatočnú výšku, pevné ukotvenie a hladké povrchy bez ostrých hrán. Zábradlie slúži ako základný prvok ochrany ľudí pred pádom do hĺbky alebo pred vstupom do nebezpečného či zakázaného priestoru. Schodisko v bytovom dome vo väčšine prípadov prekonáva výšku, z ktorej by bol pád nebezpečný. Z toho dôvodu je nutné vybaviť ho zábradlím. Bezpečnostné kritériá musia byť bezpodmienečne splnené, už kvôli kolaudácii. Zábradlie sa ale zároveň významne podieľa aj na estetike celého schodiska.
Kedy je zábradlie povinné?
Základným princípom, z ktorého vychádza odpoveď na otázku, kedy musí byť zábradlie, je ochrana proti pádu z výšky. Povinnosť osadenia zábradlia vyplýva z technických noriem a stavebných predpisov, ktoré riešia bezpečnosť osôb pri užívaní stavieb. Rozhodujúca nie je len subjektívna potreba, ale konkrétny výškový rozdiel a charakter priestoru.
Zábradlie sa vyžaduje všade tam, kde výškový rozdiel presahuje približne 500 milimetrov. Už pri tejto výške sa pri stavbách považuje riziko pádu za relevantné a je potrebné ho riešiť ochranným prvkom. Ak výškový rozdiel presiahne jeden meter, zábradlie sa považuje za nevyhnutné bez výnimky a jeho vyhotovenie musí spĺňať presné normové požiadavky. Okrem samotnej výšky sa posudzuje aj bezpečnosť výplne. Zábradlie nesmie umožniť prepadnutie osoby, najmä dieťaťa, a nesmie obsahovať nebezpečné medzery alebo prvky, ktoré by podporovali preliezanie.
Zábradlie sa nemusí zriadiť v nasledujúcich prípadoch:
- ak by bránilo základnej prevádzke, na ktorú je plocha určená,
- pri hĺbke voľného priestoru najviac 3 m, ak je na voľnom okraji pochôdznej plochy s bežnou alebo nízkou prevádzkou vytvorený nepochôdzny bezpečnostný pás široký najmenej 1 500 mm, ktorý je zreteľne vymedzený.
Kľúčové normy pre bezpečnosť a výšku zábradlia
Technické normy presne definujú rozmery a konštrukčné riešenia zábradlí. Práve tieto hodnoty sú rozhodujúce pri posudzovaní, kedy musí byť zábradlie považované za vyhovujúce. Prehľad sumarizuje, kde a za akých podmienok je v schodiskovom priestore alebo na rampe pre chodcov vyžadované zábradlie alebo medziľahlé zábradlie pre pozdĺžne rozdelenie únikových ciest.
Zábradlie musí vydržať bočný tlak približne 0,7 kN/m² (čo je štandardný tlak podľa normy pre interiérové zábradlia). Materiály musia byť stabilné a pevne ukotvené do schodiska, podlahy alebo steny. Madlo by malo pokračovať aj na začiatku a konci schodiska, aby človek mal oporu počas celého výstupu a zostupu. Aby bolo možné madlo pohodlne užívať, malo by byť od steny odsadené aspoň o 4 cm. Často sa na madlá inštalujú bezpečnostné prvky v podobe výčnelkov znemožňujúcich kĺzanie detí. Držadlo zábradlia nesmie mať ostré hrany ani výstupy.
Tabuľka nižšie sumarizuje minimálne výšky zábradlí a maximálne medzery vo výplniach podľa slovenských technických noriem:
| Typ priestoru / situácie | Minimálna výška zábradlia | Maximálne medzery vo výplni | Poznámka |
|---|---|---|---|
| Základná (všeobecne) | 1000 mm | 120 mm | Pri hĺbke voľného priestoru do 3 m môže byť znížená na 900 mm. |
| Hĺbka voľného priestoru > 3 m (znížená) | 900 mm | 120 mm | Len ak je hĺbka voľného priestoru najviac 3 m. |
| Hĺbka voľného priestoru > 12 m (zvýšená) | 1100 mm | 120 mm | Platí aj, ak sa plocha zvažuje k voľnému okraju sklonom >10% alebo stupňovito, alebo ak je vo voľnom priestore ohrozenie látkami škodlivými zdraviu. |
| Hĺbka voľného priestoru > 30 m (zvláštna) | 1200 mm | 120 mm | |
| Schodisko (madlo) | 900 - 1000 mm | (Nepoužiteľné pre madlo) | Pohodlne uchopiteľné madlo, priemer 3-5 cm. |
| Galéria / vnútorný balkón | 1100 mm | 120 mm | Odporúčajú sa zvislé prvky, aby zábradlie neslúžilo ako rebrík. |
| Prevádzky pre deti (do 6 rokov) | (Podľa situácie) | 80 mm | Prídavné madlo vo výške 400-500 mm. |
| Prevádzky pre deti (do 12 rokov) | (Podľa situácie) | 80 mm | Prídavné madlo vo výške 600-700 mm. |
Voľné strany schodov a odpočívadiel musia byť vybavené zábradlím. Schodište a rampa, ktorých šírka neprekračuje 1 200 mm, musia byť vybavené jedným zábradlím s výnimkou kruhového schodišťa, ktoré musí mať dve zábradlia. Schodište a rampa širšie ako 1 200 mm musia byť vybavené dvoma zábradliami alebo držadlami.

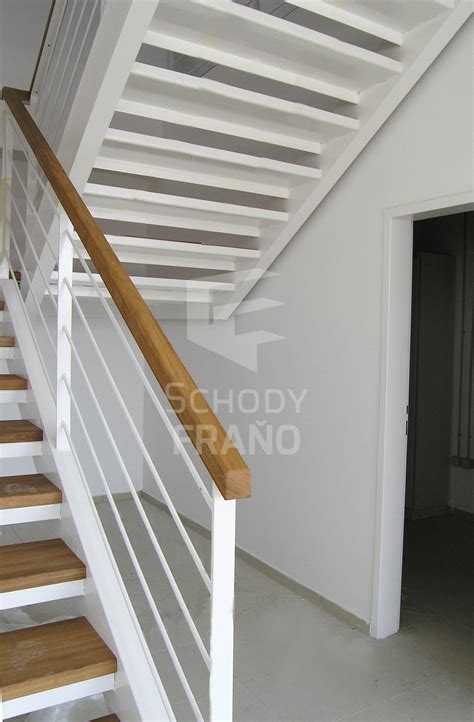

Pre galérie, vnútorné balkóny alebo loftové priestory sa často používajú sklenené panely alebo pevné mreže ako doplnok, ktoré zvyšujú bezpečnosť, ale zachovávajú otvorený dojem. Sklo alebo mreže sa odporúčajú aj tam, kde by horizontálne tyče mohli slúžiť ako "rebrík" pre deti.
Materiály zábradlí a ich vhodnosť

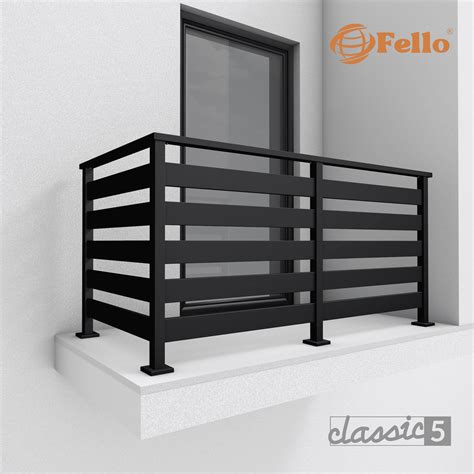

Zábradlie na balkóne musí odolávať poveternostným vplyvom, ako sú dážď, mráz či UV žiarenie. Preto je dôležité zvoliť materiály s vysokou odolnosťou a dlhou životnosťou. Výber materiálu má zásadný vplyv na to, či bude zábradlie dlhodobo spĺňať normové požiadavky a bezpečnostné kritériá.
Typy materiálov a ich vlastnosti:

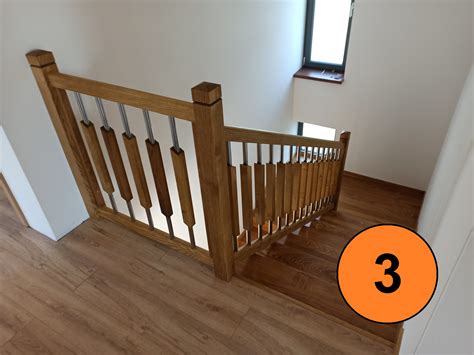

- Drevo - pôsobí teplo a prirodzene, vhodné do klasických aj moderných interiérov. Prináša prírodný, teplý vzhľad, ale vyžaduje pravidelnú údržbu, aby sa predišlo poškodeniu vlhkosťou alebo poveternostnými vplyvmi. Väčšinou sa vyrába z kvalitných materiálov (dub, buk, smrek, jaseň, javor). Konečná úprava sa potom vykonáva špeciálnym lakom, ktorý drevo ošetrí.
- Kov - elegantný, pevný a nadčasový, často využívaný v industriálnych a moderných priestoroch. Kovové zábradlia (napríklad z nehrdzavejúcej ocele, hliníka alebo železa) sú veľmi odolné, vyžadujú minimálnu údržbu a môžu mať rôzne povrchové úpravy.
- Nerezová oceľ - pôsobí moderne a nadčasovo, vyžaduje kvalitné spracovanie a správnu voľbu materiálu. Je ideálnou voľbou pre vonkajšie aj vnútorné použitie vďaka kvalite, jednoduchej montáži a elegantnému vzhľadu.
- Hliník - je ľahký, lacný, bezpečný a vhodný pre interiér aj exteriér. Okrem toho s ním nie je žiadna práca týkajúca sa údržby. Hliník a nerez patria medzi najvhodnejšie materiály pre exteriérové zábradlia. Sú odolné voči korózii, zachovávajú si pevnosť a tvar aj pri dlhodobom pôsobení poveternostných vplyvov a nevyžadujú náročnú údržbu.
- Oceľové zábradlie - dokáže bez problémov splniť normy na pevnosť a zaťaženie, avšak len vtedy, ak je správne povrchovo upravené. Zinkovanie a práškové lakovanie sú nevyhnutné na ochranu proti korózii. Pri zanedbanej údržbe môže dôjsť k zníženiu bezpečnosti.

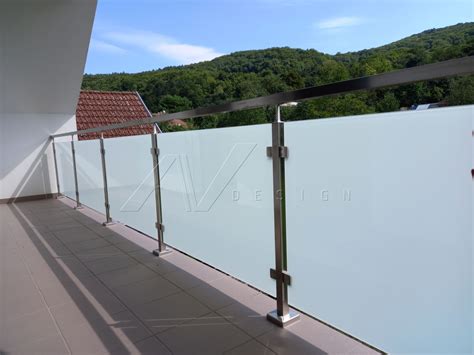

- Sklo - minimalistické a vzdušné riešenie, ktoré opticky zväčšuje priestor. Poskytuje moderný vzhľad a nerušený výhľad bez prekážok. Používa sa výhradne bezpečnostné sklo, najčastejšie kalené alebo vrstvené. Hrúbka skla sa zvyčajne pohybuje od 8 do 16 milimetrov v závislosti od spôsobu kotvenia. Dôležité je nielen samotné sklo, ale aj certifikácia a správne technické riešenie. Sklenené zábradlia sú jednoduché na údržbu, ale je potrebné ich pravidelne čistiť.
- Siete a laná - vyznačujú sa originalitou a finančnou nenáročnosťou. Sú rovnako bezpečné ako drevené alebo kovové zábradlia a dodajú celému priestoru svieži a moderný vzhľad. Pripevňujú sa prostredníctvom oceľových háčikov prichytených do pevnej konštrukcie.
Dizajn a údržba zábradlí
Zábradlie má nielen praktickú, ale aj dizajnovú funkciu. K dispozícii je široká škála štýlov, od moderných minimalistických zábradlí s hladkými líniami a sklenenými panelmi, cez klasické kované zábradlia až po rustikálne drevené zábradlia. Výber závisí od štýlu budovy a osobných preferencií. Dôležité je, aby zábradlie ladilo s architektúrou a celkovým vzhľadom exteriéru.
Správna údržba predlžuje životnosť zábradlia. Niektoré materiály, ako napríklad drevo alebo železo, vyžadujú pravidelnú údržbu. Kvalitné spracovanie a odborná montáž sú zárukou dlhodobej spokojnosti. Balkónové zábradlie je vystavené dažďu, mrazu aj slnku po celý rok. Ak sa zvolí správny materiál, premyslená konštrukcia a jednoduchý nadčasový vzhľad, vydrží bez problémov desiatky rokov.
Zábradlie ako kľúčový prvok pri kolaudácii
Nutnosť zábradlia sa objaví aj pri kolaudácii vášho nového alebo rekonštruovaného bývania. Je jedným z kľúčových bezpečnostných prvkov, ktoré odborníci dôkladne kontrolujú. Pri kolaudácii stavebný úrad kontroluje výšku zábradlia, šírku medzier, pevnosť konštrukcie a súlad s projektovou dokumentáciou. Ak zábradlie nespĺňa normové požiadavky, môže dôjsť k pozastaveniu kolaudácie.
Práve preto je dôležité riešiť otázku, kedy musí byť zábradlie, už v projektovej fáze. Spoločnosti zamerané na výrobu a montáž zábradlí sa postarajú o návrh vhodného kotvenia, presné zameranie, výrobu aj včasnú montáž zábradlia, aby proces kolaudácie prebehol hladko a bez stresu. Pri plánovaní nového zábradlia je ideálne myslieť na montáž včas, už počas plánovania stavby alebo rekonštrukcie. Správne zvolené zábradlie vám prinesie nielen bezpečnosť, ale aj eleganciu.
