Vzduchotechnické Potrubie: Komplexný Sprievodca Výberom a Inštaláciou

Vzduchové kanály sú špeciálne kanálové systémy, ktoré tvoria základný konštrukčný prvok vzduchotechnických rozvodov. Ich konštrukcia predpokladá prítomnosť ventilov, ktoré podporujú pohyb vzduchu v požadovanom smere. Existujú vzduchové kanály na pohyb vzduchu do miestnosti (prívodný ventilačný systém) alebo z miestnosti (odvodný systém). Požiadavka na parametre potrubia vyplýva zo zásady z použitého vzduchotechnického zariadenia (klimatizačné jednotky, tepelné čerpadlá, výmenníky tepla a vzduchu, vetracie systémy a pod.). Jedná sa hlavne o rozmery a tesnosť potrubia. Základným konštrukčným prvkom vzduchotechnických rozvodov je potrubie z pozinkovanej ocele, kruhové alebo štvorhranné. Spravidla existujú dva typy vzduchovodov - kovové a textilné. Výber vzduchotechnického potrubia a tvaroviek nie je vôbec zložitý, ak sa konzultuje s projektantom z oblasti vzduchotechniky.

Základné Typy Vzduchotechnického Potrubia

Na trhu je dostupné široké spektrum vzduchotechnických potrubí, ktoré sa líšia tvarom, materiálom a špecifickými vlastnosťami.

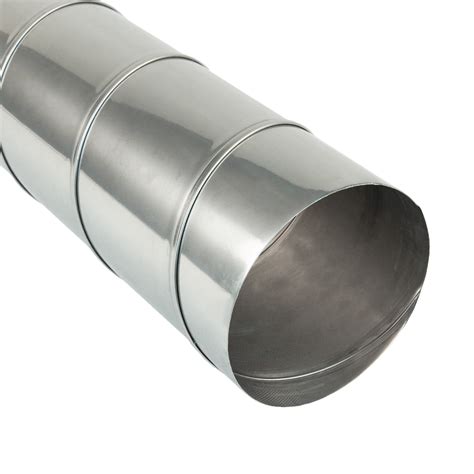

Kruhové potrubie (Spiro potrubie)

Kruhové spiro potrubie je určené pre montáž vzduchotechniky. Spiro potrubie sa špirálovo vinutými svi. Spiro potrubie určené pre dopravu vzduchu s jednoduchou montážou. Spiro potrubie - štandardná dĺžka 3000mm. Kruhové potrubie a tvarovky dodávame v priemeroch 63 mm - 1600 mm.

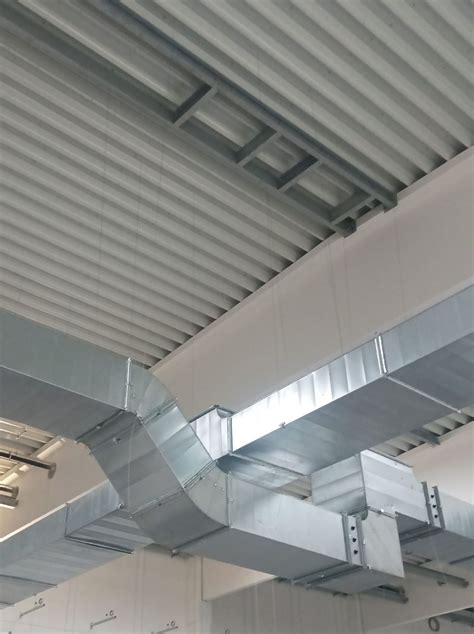

Štvorhranné potrubie

Štvorhranné vzduchotechnické potrubné rozvody sú určené pre vetranie v priemyselných, komerčných priestoroch a rodinných domoch. Štvorhranné rúry sú vyrobené z pozinkovaného plechu s trapézovým prelisom. Veľkou výhodou je zníženie rizika tvorby hluku vo vzduchotechnické trase a možnosť výroby ľubovoľného rozmeru potrubia. Hranaté vzduchotechnické potrubie sa používa vo všetkých možných rozmeroch. Priame vzduchotechnické hranaté potrubie a tvarovky sa štandardne dodávajú s prírubou 20 mm do dĺžky strany 1000 mm, 30 mm pri dĺžke strany nad 1000 mm alebo podľa konkrétnej požiadavky. LKR priame štvorhranné potrubie, LBR štvorhranné koleno s uhlami 90° alebo 45°, v pravouhlom prevedení, LBXR štvorhranný oblúk s uhlami 90° alebo 45°, v zaoblenom prevedení, LDR štvorhranná redukcia pre prechod medzi rôznymi rozmermi štvorhranného potrubia, LBSR štvorhranný plynulý odskok potrubného systému, LTTR štvorhranná odbočka v 90°, T-kus, LEPR štvorhranný koncový kryt do potrubia.

Flexibilné potrubie

Realizácia v priestoroch, kde nie je možné použiť rovné potrubie, ponúka možnosť použitia flexibilného, ohybného potrubia. V našej ponuke flexibilného potrubia nájdete hadice od renomovaných európskych a svetových výrobcov. Ponúkame flexibilné hadice z AL, PU, PVC a ďalších materiálov, ktoré je možné dodať v antistatických, tepelne a hlukovo izolovaných, elektricky vodivých, ťažko horľavých prevedenie, odolných proti vlhkosti, hydrolýze, hnilobe pod. Hadice sú vhodné predovšetkým pre bežnú vzduchotechniku / klimatizáciu, avšak vyhovejú aj požiadavkám na odsávanie pilín, hoblín, granulátov, piesku, črepov atď.

Transfer potrubie

Transfer je kruhový transportní potrubní systém spojovaný sponami pro rychlou montáž a demontáž. Transfer se používá v prostorech, kde je třeba přepravovat vzduch s většími částicemi. Transportní potrubní systém je určený pro pneumatickou dopravu materiálů např. písek, piliny, zrní, granuláty apod. Hlavní výhody systému sú rýchla montáž, demontáž pomocou spon, jednoduché čistenie a revízie, spojovanie bez skrutiek.

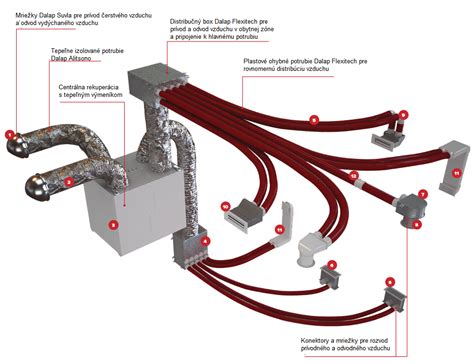

Špecializované systémy pre rodinné domy

Pre rodinné domy sú k dispozícii špeciálne systémy, ktoré zohľadňujú architektonické a priestorové požiadavky.

Systém In Domo

Systém In Domo je systém určený na odvetranie rodinných domov. Systém je vďaka svojej malej zástavbové výške vhodný do sadrokartónového podhľadu, pod podlahu pod. In Domo systém sa jednoducho spája pomocou spojenia Smart Lock, rovnako ako u potrubia SAFE.

Systém ED FLEX

ED FLEX je systém určený predovšetkým pre vedenie vzduchotechnických sietí v rodinných domoch, kde sa často rieši problém s nízkymi podhľadmi. Potrubie ED FLEX má vnútri hladký povrch pre ľahšie prúdenie vzduchu.

Systém ED PLANO

ED PLANO je systém určený predovšetkým pre vedenie vzduchotechnických sietí v rodinných domoch, kde sa často rieši problém s nízkymi podhľadmi. Systém ED PLANO sa skladá zo štvorhranných komponentov, ktoré sú vždy maximálne 50mm vysoké. Potrubie má vnútri hladký povrch pre ľahšie prúdenie vzduchu.

Tvar a Rozmer Potrubia: Kľúčové Parametre

Tvar potrubia v priereze je štandardne kruhový alebo štvorhranný. Možné sú aj potrubia šesťhranné, lichobežníkové a pod., ale v praxi sa s takýmto riešením stretávame veľmi zriedka. Ak hovoríme o rozmere potrubia pre vzduchotechniku, máme vo všeobecnosti na mysli jeho prierez. Dôležitá je plocha prierezu potrubia, ktorá priamo súvisí s prietokom vzduchu v potrubí. Pri výbere správnych rozmerov treba dbať aj na manipuláciu a uchytenie resp. zavesenie potrubia.

Priemer a plocha prierezu

Ideálny prierez pre hranaté potrubie je do pomeru strán 1:3. Následne sa stanoví jeho výška a šírka podľa možností a priestoru, kde bude umiestnené. Väčšina výrobcov dodáva potrubie aj v rozmeroch D 180, 225, 280 mm. Dobrá správa je, že rozmery kruhových vzduchovodov sú štandardizované!

Tabuľka 1: Vplyv prietoku a rýchlosti na rozmery potrubia

Kombinácia údajov v tabuľke umožňuje projektantom presne určiť vhodný rozmer potrubia, optimálnu rýchlosť a maximálnu vzdialenosť podpier podľa STN EN 1505, EN 1506 a EN 12236. Graf znázorňuje nárast tlakových strát pri zmenšovaní priemeru potrubia podľa STN EN 1506, pri optimálnej rýchlosti prúdenia. Najnižšie hodnoty dosahujú priemery nad 500 mm, zatiaľ čo menšie priemery prudko zvyšujú energetickú náročnosť ventilátorov. Trend ukazuje, že vo fáze návrhu sa oplatí voliť väčší priemer pri vysokých prietokoch, aby sa predišlo zbytočným stratám a zvýšeniu hluku.

Dĺžka potrubia a manipulácia

Pre kruhové potrubie je z ekonomické hľadiska vhodné voliť dĺžku rovných rúr 3 resp. 6 metrov. Väčšina štandardne dodávaných SPIRO rúr má 3 metre (jednoduchšia manipulácia a skladovanie). Každý iný rozmer sú náklady navyše. Pre hranaté potrubie v prevedení prírub s falcovaným profilom „FP“ sa používa štandardná dĺžka rovných rúr 1415 resp. 1395 mm, podľa veľkosti príruby 20 resp. Prevedenie prírub s falcovaným profilom „FP“ sa masívne využíva v zahraničí a aj my ho zo skúseností odporúčame používať pre všetky hranaté potrubia. Výhodou je 100% tesnosť na prírube. Ako alternatíva sa dodávajú aj 1500 mm rúry s lištovými prírubami.

Tvarovky a Spôsoby Spájania

Tvarové kusy sú neoddeliteľnou súčasťou každého vzduchotechnického systému, umožňujúce zmeny smeru, rozbočenie alebo prechod medzi rôznymi rozmermi potrubia.

Kruhové tvarovky

Kruhové vzduchotechnické tvarovky v našom sortimente zahŕňajú oblúky, odbočky, prechody, výfukové hlavice, protidažďové striešky, ukončovacie výfukové kusy vyrobené z pozinkovaného plechu a ďalšie. Na dopyt je možné vyrobiť tvarovky z materiálov ako sú antikoro, hliník, aluzinok. Tvarovky je možné dodať s tesnením s britom, ktoré zaručuje dokonalú tesnosť potrubného systému triedy C a D podľa EN 12237.

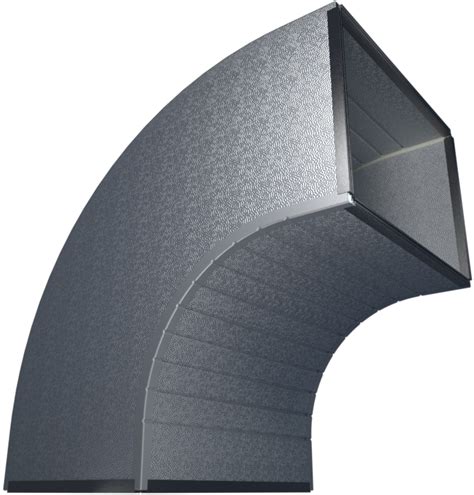

Štvorhranné tvarovky a spájanie

Tvarové kusy pre hranaté rozvody je možné vyrobiť v akýchkoľvek rozmeroch podľa STN EN 1505. Pri kolenách a T-kusoch je potrebný štandard. rádius 150 mm. Podľa požiadaviek projektu je možné vyrobiť aj R < ako 150 mm, ale v týchto prípadoch sa spravidla používa hranaté vyhotovenie (R=0). Hranaté potrubie sa spája spravidla pomocou prírub. Montáž hranatého potrubia prebieha nasledovne: štandardne s rozmerom 4x15 mm. Tesniaca páska musí mať hrúbku min. 4 mm. Potrebné je použiť butylovú tesniacu šnúru, ktorá sa musí vždy prekryť a dôkladne spojiť s vnútornou stranou potrubia. Spojovací profil je namontovaný na konci každej štvorhranné tvarovky a potrubia. Na otázku je možné dodať s voľnou prírubou, kde spojovací profil na jednom konci nie je upevnený. Systém štvorhranného potrubia spĺňa tesnosť triedy C a tlakovú triedu 2 podľa EN 1507:2006, (ak je inštalácia v súlade s pokynmi).

Všeobecné princípy spájania

Jednotlivé časti sa upevnia pomocou skrutiek resp. nitového spoja. Na zvýšené požiadavky na tesnosť sa využíva systém s gumičkou alebo spájanie pomocou lisovaných prírub resp. nerozoberateľných rýchlospojok. Používajú sa svorky „C“. Ak príruba vytvaruje priamo z plechu potrubia (tzv. falcovaná príruba), predchádza sa tak netesnostiam spôsobeným nasadením príruby, resp. hrúbky materiálu, tmelenia, použitie dištančných tyčí a pod.

Izolácia Vzduchotechnického Potrubia

Izolácia na vzduchotechnickom potrubí plní funkciu tepelnú, protipožiarnu a akustickú. Vhodnými materiálmi na vykonávanie izolácií kruhového potrubia sú lamelové pásy ORSTECH LSP, prípadne tiež izolačné návleky TERMOSLEEV alebo kaučukové izolácie K-FLEX. Pre štvorhranné potrubie sa používajú dosky ORSTECH H s hliníkovým polepom alebo kaučukové izolácie K-FLEX.

Požiarne Odolné Vetracie Vedenia

Požiadavky kladené na vzduchotechnické zariadenia sa týkajú nielen ich chovania pri požiari, ale aj horľavosti hmôt použitých pre stavbu ventilačných kanálov a požadovaných hodnôt ich požiarnej odolnosti. Požiadavky projektových noriem predpisujú, že ventilačné vedenia, ktoré spájajú požiarne úseky, musia byť vyhotovené tak, aby vzniknutý oheň a dym nemohli byť prenesené do iných požiarnych úsekov, ostatných poschodí a únikových ciest. Aby nedochádzalo k vyššie uvedenému procesu, vyrába firma PROMAT požiarne odolné ventilačné vedenia. Pre odvod tepla a splodín horenia sa využíva samonosné potrubie. Kombinácia požiadaviek veľkých prierezových rozmerov a veľkých podtlakov je technicky náročná. Požiarne vetranie je prirodzené, nútené alebo kombinácia obidvoch spôsobov, pokiaľ bol posúdený podrobne tok plynov. Základnou priestorovou jednotkou, pre ktorú sa požiarne odvetranie navrhuje, je odvetrávaná sekcia. Každá dymová sekcia je ohraničená buď stenami na celú výšku priestoru, alebo len dymovou zábranou (dymovou prepážkou) brániacou šíreniu splodín horenia a dymu (akumulačné vrstvy) mimo dymových sekcií.

Typy požiarnych potrubí PROMAT

Single potrubie

Single - potrubie na odvod tepla a splodín horenia v jednom požiarnom úseku. Skúša sa podľa EN 1366-9 a klasifikuje podľa EN 13501-4.

Multi potrubie

Multi - potrubie pre odvod tepla a splodín horenia cez iný požiarny úsek. PROMAT ponúka vyššie uvedené potrubia s požiarnou odolnosťou 120 minút.

Revolúcia vo Vzduchotechnike: Textilné Potrubie vs. Kovové

V súčasnosti sa odvetvie vetracích zariadení ešte nezastavilo a neustále napreduje, v dôsledku čoho sa doslova každoročne objavujú nové technológie a vývojové postupy, ktoré umožňujú zdokonaľovať systémy a procesy distribúcie vzduchu. V súčasnosti sa teda na trhu vzduchotechniky a klimatizácie tešia čoraz väčšej obľube textilné potrubia, ktoré postupne vytláčajú kovové. Výsledkom porovnávacej analýzy kovových a textilných rozvodov vzduchu sú zjavné výhody na strane textilných rozvodov vzduchu. Textilné vzduchovody sú vynikajúcou náhradou za staré objemné kovové konštrukcie. Kov je tradičným materiálom na výrobu vzduchovodov pre ventilačné systémy v priemyselných zariadeniach aj v obytných budovách. Na ich výrobu sa zvyčajne používa oceľ (čierna, pozinkovaná, nerezová). Na priemyselné vzduchovody sa najčastejšie používa čierna oceľ, pretože tento materiál vyniká vysokými ukazovateľmi požiarnej odolnosti a trvanlivosti. Textilné potrubia sú vyrobené z tkanín hi-tec so špeciálnymi fyzikálnymi a chemickými vlastnosťami, ktoré sa vyberajú pre každý konkrétny projekt v súlade s účelom a prevádzkovými podmienkami systému. Látkové vzduchovody sa v závislosti od požiadaviek zákazníka môžu vyrábať v rôznych dĺžkach, tvaroch a farbách.

Náklady a účinnosť

Podľa štatistík, ktoré sme získali porovnaním projektov vetrania v rôznych podnikoch, sú ceny kovových potrubí o 30 % vyššie ako ceny podobných textilných potrubí. Práca s kovovými vzduchovodmi zvyšuje náklady v porovnaní s textilnými možnosťami v každej fáze prác. Rovnomerná distribúcia vzduchu je dôležitou vlastnosťou látkových vzduchovodov. Prúd vzduchu sa rovnomerne rozdeľuje po celej miestnosti cez difúzory vďaka možnosti použiť perforáciu rôznych priemerov po celom povrchu potrubia. Ak máte textilné vzduchovody, nepotrebujete tradičné mriežky, pretože textílie už obsahujú vlastné prvky distribúcie vzduchu bez zbytočných hlukových efektov.

Údržba a hygiena

Na čistenie textilných difúzorov ich stačí vybrať a vyprať v bežnej priemyselnej práčke. Kovové systémy sa veľmi ťažko (a draho) odmontujú a inštalujú pri každom čistení a tiež ich musíte dezinfikovať, keď sú zavesené. Na takúto prácu musíte na vnútorné steny kanála aplikovať chemikáliu za podmienok vysokého tlaku. Potenciálne nebezpečnou situáciou je, že kovový systém vzduchovodov vytvára priestor, kde sa môžu usadiť hlodavce alebo hmyz. K tomu často dochádza, ak nevykonávate pravidelnú dezinfekciu. Textílie použité pri výrobe majú hygienický certifikát, sú testované a schválené, nespôsobujú alergické reakcie.

Inštalácia a hmotnosť

Nízka hmotnosť konštrukcie je dôvodom, prečo sa textilné vzduchovody montujú na laná alebo vodiace profily, čo umožňuje ich upevnenie na rôzne povrchy bez zmeny konštrukčných prvkov budovy. Textilné vzduchové potrubie je pripojené ku káblu alebo vodiacim profilom pomocou špeciálneho textilného závesu, ktorý umožňuje nastaviť výšku inštalácie systému v ľubovoľnej oblasti. Kovové vzduchovody sa vzhľadom na svoju veľkú hmotnosť montujú len na nosné konštrukcie alebo na konštrukcie vystužené kovovou výstužou, ktorá vytvára dodatočné zaťaženie budovy. Pred montážou kovových vzduchovodov sa musíte uistiť, že povrch, na ktorý bude systém pripevnený, je dostatočne spoľahlivý. Samotná hmotnosť vetracej konštrukcie sťažuje všetky procesy dodávky a inštalácie. Ak sú kovové vzduchovody už nainštalované, ich odstránenie z ventilačného systému bude časovo mimoriadne náročná operácia. Textilné vzduchovody majú oveľa nižšiu hmotnosť ako kovové. Maximálna hustota materiálu je približne 600 g/m², a to je dôvod, prečo priemerná hmotnosť bežného metra vzduchovodu zvyčajne nepresahuje jeden kilogram. Pomerne veľká hmotnosť kovového potrubia sťažuje jeho prepravu, montáž a inštaláciu na mieste.

Estetika a dizajn

Textilné vzduchovody sa dokážu prispôsobiť dizajnu interiéru. To je ďalšia výhoda systémov TEXAIR. V závislosti od záujmov zákazníka môžeme poskytnúť výber z rôznych dizajnových možností a širokej škály farieb. A naše vzduchovody s neónovým osvetlením dokážu svojím jedinečným vzhľadom dodať objektu prvok exkluzivity. Kovové vzduchovody sa vyznačujú monotónnym vzhľadom „bez života“, ktorý dokáže prebudiť emócie melanchólie a skľúčenosti.

Prevádzkové výhody

Ďalšou výhodou textilných konštrukcií je, že nehrozí riziko kondenzácie. Kondenzácia v kovových rúrach je veľkým problémom. Vzhľadom na charakter konštrukcie sa na povrchoch oceľových difúzorov tvorí kondenzát, ktorý časom vedie ku korózii a výskytu mikroorganizmov. Spoločnosť TEXAIR používa na výrobu svojich vzduchovodov materiály, ktoré sú chemicky odolné a inertné voči väčšine zložiek vzduchu. Kovové vzduchovody sa vyznačujú vibráciami a zvláštnym hukotom počas práce, čo nemá najlepší vplyv na stav ľudí v blízkosti vzduchovodov. Kov nie je schopný pohltiť hluk vytváraný prúdením vzduchu a ventilačnou jednotkou. Textilné vzduchovody môžu pracovať s vyššími rýchlosťami prúdenia vzduchu ako kovové a majú hladký vnútorný povrch. To je dôvod, prečo sa vo vzduchovodoch počas používania nevytvára vrstva prachu. Prievan vzduchu pri výrobe je príčinou nepohodlia a ohrozenia zdravia osôb.
