Vyvložkovanie komína pre kondenzačný kotol: Dôležité informácie a postup

Prevložkovanie komínov pre kondenzačné kotly je nevyhnutný proces pre zabezpečenie správneho a bezpečného fungovania moderných vykurovacích zariadení. Tieto kotly pracujú na inom princípe ako tradičné vykurovacie systémy, a preto potrebujú špecifický komínový systém, ktorý je odolný voči kondenzátu a agresívnym látkam vznikajúcim pri spaľovaní. Moderné spotrebiče sú úsporné, a preto plyny z nich odchádzajúce majú pomerne nízku teplotu, čo kladie zvýšené nároky na odvod spalín.

Prečo je potrebné prevložkovanie komína pre kondenzačný kotol?

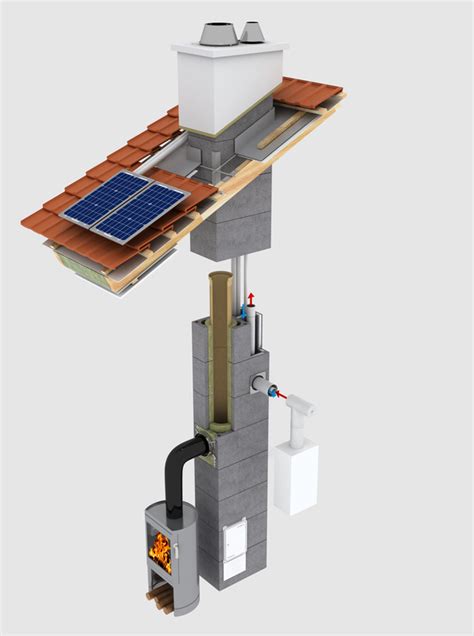

Výmena plynového kotla dnes vo väčšine prípadov znamená prechod na modernú kondenzačnú technológiu, ktorá je výrazne úspornejšia, ale zároveň kladie iné nároky na spalinovú cestu. Kondenzačné plynové kotle pracujú s nižšou teplotou spalín než staršie atmosférické alebo nízkoteplotné kotle, a preto sa pri ich prevádzke mení spôsob odvodu spalín aj zaťaženie samotného komína.

Kondenzačný kotol znamená vlhkú a kyslú prevádzku. Komín, ktorý bez problémov fungoval desiatky rokov so starým kotlom, dnes nemusí vyhovovať ani po technickej stránke, ani z hľadiska bezpečnosti. Ak komín nie je na takúto prevádzku prispôsobený, môže dochádzať k jeho poškodeniu, zatekaniu kondenzátu alebo zhoršeniu ťahu. Preto je pri výmene kotla kontrola a prípadná úprava komína nevyhnutnou súčasťou celého procesu.

Potreba vložkovania komína pri kondenzačných kotloch vyplýva z niekoľkých kľúčových dôvodov:

• Odolnosť voči kondenzátu: Kondenzačné kotly produkujú pri spaľovaní výrazne viac vlhkosti a nižšie teploty spalín, čo vedie k tvorbe kondenzátu v komíne. Tento kondenzát je často kyslý a môže poškodiť bežný komín. Vložkovanie špeciálnymi materiálmi zabezpečí odolnosť komína voči korózii a vlhkosti.
• Úprava priemeru komína: Kondenzačné kotly často vyžadujú komíny s menším priemerom pre optimálnu prevádzkovú účinnosť. Vložkovanie umožňuje prispôsobiť komín tak, aby bol ideálny pre kondenzačný kotol.
• Bezpečnosť a efektivita: Správne vložkovanie zabezpečí, že spaliny sú bezpečne odvedené z vykurovacieho systému, čím sa predchádza problémom, ako je spätný ťah spalín do obytných priestorov. Zároveň prispieva k vyššej účinnosti vykurovacieho systému.
• Ochrana pred požiarom: Vložka v komíne na tuhé palivo má navyše prvok protipožiarny, pretože teplota v komíne sa neprenáša v plnej miere na komínový plášť. Pri požiari komína bude teplo odvedené do atmosféry bez toho, aby ohrozilo komín a budovu. Pri požiari nevyvložkovaného komína sa nahromadené dechty horením môžu zväčšiť natoľko, že upchajú komínový prieduch, čo môže viesť k explózii a následným požiarom v dome.

Kedy je potrebné komín vyvložkovať?

• Keď je komínový ťah zlý.
• Keď je v miestnostiach cítiť zápach spalín.
• Keď je komínový prieduch v zlom technickom stave a nevyhovuje predpisom.
• Keď je pôvodný komín alebo vložka na konci svojej životnosti.
• Pri prechode na iné palivo alebo keď meníme spotrebič.
• Keď priemer dymovodu nezodpovedá parametrom spotrebiča.
• Keď sú steny komínového prieduchu narušené vlhkosťou - kondenzátom zo spalín.

Kedy možno použiť existujúci komín bez úprav?

Existujúci komín možno ponechať bez vyvložkovania len vo výnimočných prípadoch, keď je technicky prispôsobený prevádzke moderného kondenzačného kotla. Nestačí, že komín „fungoval predtým“ - musí spĺňať konkrétne technické a materiálové požiadavky, ktoré zabezpečia bezpečný a dlhodobo spoľahlivý odvod spalín. Bez ďalších úprav ho možno použiť len vtedy, ak:

• má nerezovú alebo keramickú vložku, ktorá je určená pre súčasné plynové spotrebiče a je v dobrom technickom stave,
• je pri tejto vložke preukázateľne deklarovaná odolnosť proti kondenzátu, teda schopnosť odolávať vlhkému a kyslému prostrediu typickému pre kondenzačnú prevádzku,
• vyhovuje pretlakovej prevádzke kondenzačného kotla, čo znamená, že je tesná a bezpečná aj pri zmene režimu prúdenia spalín.

Ak niektorá z týchto podmienok nie je splnená, stavebná úprava komína, najčastejšie vyvložkovanie, je zvyčajne nevyhnutná.

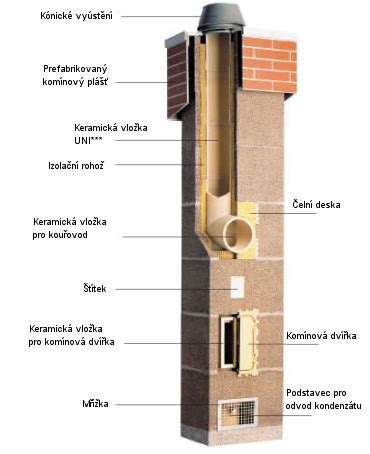

Materiály používané pri prevložkovaní komínov pre kondenzačné kotly

Na vložkovanie komínov pre kondenzačné kotly sa používajú odolné a nekorozívne materiály, ktoré sú špeciálne navrhnuté tak, aby odolávali kyslému kondenzátu a nízkym teplotám spalín. Výber vhodného materiálu komínovej vložky zohráva dôležitú úlohu pri absorpcii, odolnosti voči vlhkosti a agresívnemu prostrediu.

Plastové vložky

Plastové vložky, prevažne z polypropylénu (PP), sú veľmi odolné voči kondenzátu a korózii. Sú ideálne pre nízke teploty spalín, ktoré sú charakteristické pre kondenzačné kotly. Pre odvod spalín spotrebičov na plynné palivá v tlakovej triede N1, N2 (podtlakové komíny) a v tlakovej triede P1 a P2 (pretlakové komíny) sa výhodne používajú komínové vložky z plastu, pokiaľ výstupná teplota z kotla neprekročí povolenú teplotnú triedu vložky. Komínové vložky z plastov sú určené prevažne pre teplotnú triedu T 120. Teplota spalín za kotlom je kontrolovaná riadiacim teplomerom, ktorý vypne kotol, ak by teplota spalín stúpla nad stanovenú hranicu. Základným prvkom sú hrdlové rúry z plastu, ktoré sú v spojoch tesnené zodpovedajúcim tesnením, zaručujúcim tesnosť pre tlakovú triedu P1, P2. K základným prvkom sa vyrábajú všetky prvky doplnkové pre pripojenie spotrebičov palív, ohyb vložiek, kontrolu, čistenie a meranie. Vyrábajú sa aj flexibilné vložky z plastu.

Kondenzát je uložený v kondenzačnej nádrži na dymovode a odvádzaný potrubím do neutralizačného boxu alebo v kondenzačnej nádrži v päte komínového prieduchu.

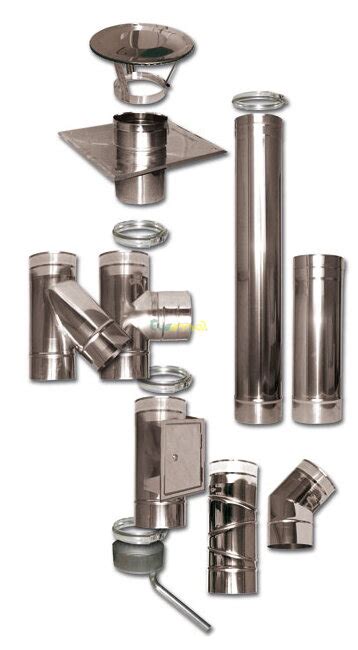

Nerezové vložky

Nerezové vložky sú tiež vhodné pre kondenzačné kotly, pretože sú odolné voči kyselinám a korózii spôsobenej kondenzátom. Používajú sa predovšetkým v prípadoch, keď plastové vložky nie sú vhodné, napríklad pri vyšších teplotách spalín. Pri pretlakových plynových kotloch (t.j. aj u kondenzačných plynových kotloch) je nevyhnutná podmienka montovať nerezový systém s (gumovým) tesnením. Vyhorenie komína v takomto systéme nenastane a preto je možné použiť lacnejší a tenší nerezový systém triedy 1.4404 o hrúbke 0,5 alebo 0,6 mm, ktorý ideálne postačuje. Štandardné domáce plynové spotrebiče majú priemer komínového systému od 80 do 130 mm. V daných komínoch nevzniká vysoká teplota (od 120°C až 400 °C), takmer ani žiadne splodiny, ktoré by narušovali nerezový systém. Ide len o odvod „pary“, ktorá sa potrebuje dostať z kotla von.

Dôležité upozornenie: Hliníková vložka: častý dôvod vyvložkovania

Veľmi častým problémom pri starších inštaláciách je hliníková komínová vložka. Tá bola v minulosti bežne používaná pri nízkoteplotných kotloch, pretože predstavovala lacné a technicky postačujúce riešenie pre suchú prevádzku s vyššou teplotou spalín. Pre kondenzačné kotle je však hliník nevhodný, pretože kyslý kondenzát vznikajúci pri prevádzke tento materiál postupne narúša. Dlhodobo tak dochádza k jeho degradácii, zníženiu tesnosti a vzniku bezpečnostných rizík, čo znamená, že vyvložkovanie komína je v takom prípade prakticky nevyhnutné. Ak si nie ste istí, z akého materiálu je komínová vložka vo vašom dome, nechajte ju skontrolovať kominárom alebo revíznym technikom.

Porovnanie typov komínových vložiek

Nasledujúca tabuľka sumarizuje kľúčové vlastnosti plastových a nerezových vložiek pre kondenzačné kotly:

Postup pri prevložkovaní komína pre kondenzačný kotol

Proces vložkovania komína zahŕňa niekoľko kľúčových krokov, ktoré zabezpečujú správnu funkčnosť a dlhú životnosť celého systému. Vložkovanie komínov je dobré zveriť profesionálnym pracovníkom so skúsenosťami. Pred vložkovaním kominár posúdi existujúci komín a rozhodne, či musíme komín opraviť, kde a ako. Komíny sa vyvložkujú zhora a búracie práce sa vykonávajú len na vyústení dymovodu zo spotrebiča do komína (kde je osadený tzv. T-kus) a na päte komínovej tvárnice (kde je osadený spodný koniec komínovej vložky - kondenzačná šachta a servisné dvierka).

Príprava a prehliadka komína

1. Prehliadka komína: Pred samotným vložkovaním je potrebné dôkladne skontrolovať stav komína a jeho štruktúru. Na tento účel sa často používa inšpekčná kamera.
2. Vyčistenie a príprava otvorov: Do riadne a odborne vyčisteného komína pripravte montážne otvory. Vo väčšine prípadov stačí vyrezať dva otvory, jeden pre sopouch (prípojku) a druhý pre revízny otvor + vymetacie dvierka, prípadne vyrezať otvor pre montáž strediacich objímok.
3. Frézovanie komína (ak je potrebné): Ak je priemer existujúceho komína nedostatočný, alebo je silne zanesený dechtom, odporúča sa frézovanie komína. Frézovaním sa dosiahne dostatočná šírka dymovodu pre komínovú vložku. Frézovanie sa môže odporučiť aj na zlepšenie ťahu príliš nízkeho komína. V každom prípade je frézovanie komína v zásade lacnejšie ako jeho demolácia a stavba nového. Jeden komínový prieduch možno vyfrézovať a vyvložiť za 1 deň.

Výber a inštalácia vložky

4. Výber vhodnej vložky: Na základe technických parametrov kotla a stavu komína sa vyberie vhodný typ vložky (plastová alebo nerezová).
5. Samotná inštalácia vložky: Komínová vložka a ostatné príslušenstvo sa na jednom konci (hrdle) zväčší. Toto hrdlo je pri montáži vždy hore. Spojenie komínových vložiek sa vykonáva "po vode". Každý spoj musí byť pevný (nitovaný) a tesný a musí byť zabezpečený tak, aby sa komínové vložky nemohli počas čistenia rozpojiť. Hĺbka hrdla 80 mm zaručuje dostatočne tesný, pevný a hladký spoj. Priemer komínovej vložky sa nesmie zmenšovať ani zväčšovať. Vloženie sa musí vykonať tak, aby sa zabezpečila expanzia vložky z nehrdzavejúcej ocele v komínovom prieduchu. (Vložka nesmie mať "tvrdé steny").
6. Montáž kondenzačnej vaničky a kontrolného dielu: Inštalácia komínových vložiek sa začína inštaláciou kondenzačnej vaničky. Do tohto zberača kondenzátu vložte komínový diel s kontrolným otvorom. Pre lepšiu stabilitu komínovej vložky odporúčame, aby boli kondenzačná vanička a diel revízneho otvoru pevne zamurované.
7. Osadenie sopúchu (T-kusu): Nasleduje pripojovací kus "T" (sopouch), ktorý sa nastaví na požadovanú výšku pre pripojenie vykurovacieho telesa. Prípadný výškový rozdiel medzi sopouchom a komínovým dielom s revíznym otvorom sa dá vyriešiť primeraným nadvihnutím predtým osadených dielov z nehrdzavejúcej ocele (sopouch a diel s revíznym otvorom) alebo sa výškový rozdiel dá vyrovnať vložkou z nehrdzavejúcej ocele, ktorá sa vloží medzi komínový diel s revíznym otvorom a sopouch. V mieste, kde T-kus prechádza stenou, je potrebné T-kus obaliť tepelnou izoláciou s hrúbkou cca 15 mm. Tým sa vytvorí dostatočný priestor pre dilatáciu komínovej vložky.
8. Pokračovanie v inštalácii vložiek: Po osadení a zamurovaní T-kusu (sopouchu) pokračujte s ostatnými vložkami. Komínové vložky sa môžu spustiť z komínového vývodu. Pri spúšťaní sa odporúča použiť spúšťaciu svorku, ktorá je pripevnená k prvej spúšťanej vložke. Pri spúšťaní komínových vložiek z nehrdzavejúcej ocele treba dbať na správnu orientáciu (hrdlo na vrchu). Druhou možnosťou je vložiť komínové vložky do komínového prieduchu zdola, čo vyžaduje vyrezanie dostatočného otvoru v komínovom prieduchu.
9. Zazurovanie a omietanie: Vybúrané montážne otvory v murive komínového plášťa sa musia zamurovať do úrovne existujúceho muriva a povrch omietnuť štukom.
10. Krycia doska: V prípade vyvložkovaných komínov musí konštrukcia krycej dosky zabezpečiť, aby sa do medzery medzi komínovým plášťom a komínovou vložkou nedostala dažďová voda. Konštrukcia krycej dosky komína musí zabezpečiť dilatáciu komínovej vložky v komínovom prieduchu. Ak je komínová vložka ukončená pod krycou doskou, medzi krycou doskou a komínovou vložkou musí byť dilatačná medzera najmenej 5 mm na 1 M dĺžky vložky.

Kontrola a revízia sú nutnosťou

Po inštalácii vložky sa vykonáva kontrola celej sústavy a revízia, ktorá zabezpečí, že všetko funguje správne a bezpečne. Pred uvedením spotrebiča do prevádzky je potrebné podrobiť spalinovú cestu revíznej správe v súlade s NV č. 91/2010 Z. z. Uvedený technologický postup vkladania komínov s pevnými komínovými vložkami zodpovedá súčasným poznatkom a uznávaným technologickým pravidlám.

Každá výmena plynového kotla za iný typ automaticky vyžaduje odbornú revíziu spalinovej cesty, bez ktorej nie je možné kotol legálne a bezpečne uviesť do prevádzky. Revízna správa pritom nehodnotí len samotný stav komína, ale aj to, či je celá spalinová cesta správne navrhnutá a zodpovedá konkrétnemu spotrebiču. Posudzuje sa najmä výpočet spalinovej cesty aj použitie materiálov vhodných pre vlhkú a kyslú prevádzku kondenzačných kotlov, pretože práve tieto faktory rozhodujú o bezpečnosti, funkčnosti a schválení celej inštalácie.

Nezabudnite ani na správne riešený odvod kondenzátu. Tento kondenzát je kyslý a pri nesprávnom riešení môže spôsobovať koróziu, zatekanie alebo postupné poškodenie komína, preto je nutné mať jasne vyriešený jeho bezpečný a riadený odvod, najčastejšie do kanalizácie. Pred inštaláciou kotla si overte, či je kanalizačná prípojka v dosahu a či je potrebný neutralizačný box kondenzátu.

Odporúčame vám, aby ste sa pred vložkovaním alebo stavbou nového komína vždy obrátili na skúseného kominára alebo odborného kominára a riadili sa jeho radami o konštrukcii, vhodnom priemere a hrúbke materiálu!
