Výtlačné Potrubie a Ponorné Čerpadlá: Kompletný Sprievodca

Čerpadlá sú neoceniteľnými pomocníkmi v mnohých oblastiach, od domácností až po náročné priemyselné aplikácie, od záhradníctva až po poľnohospodárstvo. Napriek tomu, že všetky plnia jednu základnú funkciu, teda presun kvapalín z jedného miesta na druhé, rozlišujeme mnoho typov čerpadiel, ktoré sú prispôsobené na špecifické účely a podmienky. Pre správnu funkciu ponorného čerpadla je dôležité zabezpečiť niekoľko kľúčových aspektov.

Ponorné Čerpadlá: Princíp a Výhody

Ponorné čerpadlá sa, ako to napovedá ich názov, umiestňujú priamo do vody. Typickým príkladom je čerpadlo do studne, ktoré leží priamo vo vode. Ponorné čerpadlá sú populárne v domácich, poľnohospodárskych a priemyselných aplikáciách kvôli svojej efektívnosti a schopnosti čerpať vodu z veľkých hĺbok. Čerpadlá ponorné sa používajú v prípade, kedy nie je možné použiť samonasávaciu verziu čerpadla, alebo z nejakého iného dôvodu.

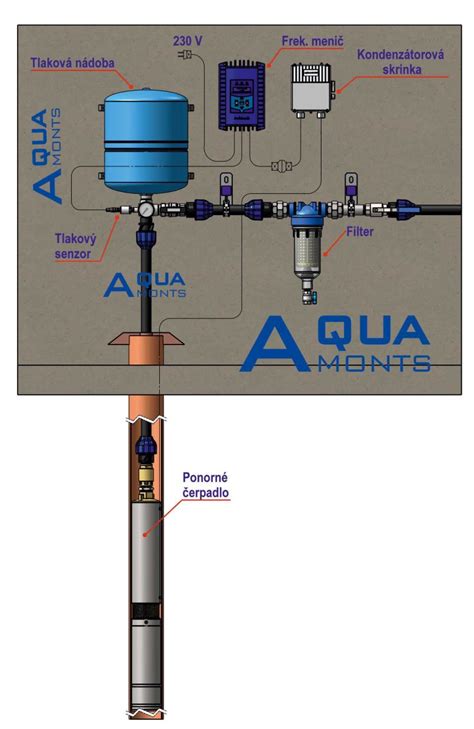

Ponorné čerpadlo je inštalované (zavesené) v zdroji vody a je ovládané pomocou tlakového spínača umiestneného čo najbližšie k tlakovej nádobe a je vzájomne prepojené potrubným rozvodom a elektrickým káblom. Po zapnutí systému dôjde k spusteniu čerpadla a to do doby, než tlak v tlakovej nádobe dosiahne hodnotu nastavenú ako „vypínacia“. Potom tlakový spínač zabezpečí vypnutie napájania čerpadla. Pri odbere vody a následnom poklese tlaku na hodnotu nastavenú ako „zapínacia“ je napájanie čerpadla opätovne (automaticky) zapnuté a celý cyklus sa opakuje.

Ponorné čerpadlá spotrebujú menej elektrickej energie a ponúkajú vyššiu účinnosť. Tieto vlastnosti z nich robia energeticky efektívne riešenie bez strát pri čerpaní vody. Čerpadlá sú tiché, vďaka čomu sú zárukou bezhlučnej prevádzky. Medzi hlavné výhody ponorných čerpadiel patria:

• Hermetické utesnenie: Ponorné čerpadlá sú navrhnuté tak, aby boli úplne ponorené vo vode, čo znamená, že sú hermeticky uzavreté a odolné voči vode.
• Vysoký výkon: Tieto čerpadlá sú schopné efektívne čerpať vodu z veľkých hĺbok, často až niekoľko desiatok metrov pod povrchom.
• Tichá prevádzka: Pretože sú ponorené vo vode, ponorné čerpadlá pracujú veľmi ticho v porovnaní s povrchovými čerpadlami.
• Odolnosť: Ponorné čerpadlá sú vyrobené z odolných materiálov, ako je nerezová oceľ alebo iné koróziivzdorné materiály, aby vydržali v náročných podmienkach.

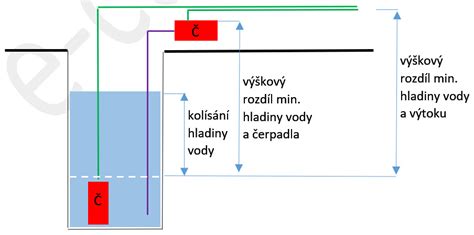

Rozdiely Medzi Ponornými a Povrchovými Čerpadlami

Čerpadlá zohrávajú kľúčovú úlohu v rôznych priemyselných odvetviach a aplikáciách, pričom uľahčujú pohyb tekutín z jedného miesta na druhé. Dva široko používané typy čerpadiel sú ponorné čerpadlá a povrchové čerpadlá. Aj keď obe slúžia na prenos tekutín, existujú medzi nimi výrazné rozdiely.

Dizajn a Fungovanie

Jeden z najvýraznejších rozdielov spočíva v ich konštrukcii. Ponorné čerpadlo je navrhnuté tak, aby fungovalo pod vodou, čo znamená, že je úplne ponorené do kvapaliny, ktorú čerpá. Na druhej strane povrchové čerpadlo pracuje nad hladinou kvapaliny a nevyžaduje ponorenie. Táto konštrukčná odlišnosť výrazne ovplyvňuje aplikácie a fungovanie čerpadiel.

Ponorné čerpadlá sú utesnené jednotky, ktoré pozostávajú z motora a zostavy čerpadla, ktoré sú zapuzdrené vo vodotesnom kryte. Celá jednotka je umiestnená pod vodou, čo umožňuje čerpadlu vytlačiť tekutinu na povrch. Tlak vyvíjaný čerpadlom umožňuje kvapaline pretekať potrubím alebo výtlačným potrubím. Naopak, povrchové čerpadlá používajú sanie na čerpanie tekutín zo zdroja a potom ich tlačia cez systém. Tieto čerpadlá sú zvyčajne umiestnené nad hladinou kvapaliny a pri vytváraní sania sa spoliehajú na atmosférický tlak. Sacia sila pomáha nasávať kvapalinu do čerpadla a následne ju poháňať cez výtlačné potrubie.

Aplikácie, Výhody a Nevýhody

• Ponorné čerpadlá: Bežne sa používajú v aplikáciách, kde je zdroj čerpania umiestnený pod hladinou kvapaliny, ako sú studne, vrty, žumpy a nádrže. Môžu efektívne čerpať veľké objemy vody, kalov alebo odpadových vôd z hlbokých zdrojov. Ponorné čerpadlá ponúkajú výhodu úplného ponorenia, čo eliminuje potrebu nasávania (plnenia). Okrem toho sú často efektívnejšie a dokážu zvládnuť vyššie prietoky. Ich nevýhodou je, že vzhľadom na ich komplexný dizajn a ponorenie pod vodu vo všeobecnosti vyžadujú špecializovanejšie znalosti a zručnosti na inštaláciu a údržbu. Akékoľvek opravy alebo výmeny si vyžadujú vytiahnutie čerpadla z kvapaliny.
• Povrchové čerpadlá: Nachádzajú svoje uplatnenie v scenároch, kde je zdroj čerpania nad hladinou kvapaliny alebo blízko povrchu (nie hlbšie ako 8 metrov). Tieto čerpadlá sú široko používané v obytných, poľnohospodárskych a priemyselných prostrediach, vrátane zavlažovania, systémov zásobovania vodou, fontán a cirkulačných systémov. Povrchové čerpadlá sú v porovnaní s ponornými čerpadlami relatívne jednoduchšie na inštaláciu a údržbu. Ich nadzemné umiestnenie umožňuje pohodlnú dostupnosť, zjednodušuje kontrolu a opravy. Majú tiež tendenciu mať dlhšiu životnosť, pretože nie sú neustále vystavené korozívnemu prostrediu. Nevýhodou je, že môžu mať problémy s nasávaním, najmä ak do systému vstupuje vzduch alebo ak je čerpadlo umiestnené výrazne vyššie ako zdroj vody, a vyžadujú zavodnenie pred spustením.

Význam Výtlačného Potrubia v Systémoch Ponorných Čerpadiel

Spomedzi komponentov hlbinných čerpacích systémov vyčnieva výtlačné potrubie ako kľúčový prvok, ktorý výrazne ovplyvňuje celkový výkon, spoľahlivosť a funkčnosť systému.

Primárna Funkcia Výtlačného Potrubia

Primárnou funkciou výtlačného potrubia v systéme čerpadiel pre hlboké studne je preprava vody z hĺbky studne na povrch. Keď čerpadlo nasáva vodu zo studne, výtlačné potrubie slúži ako potrubie, ktorým voda prechádza a dodáva ju na požadované miesto, ako je napríklad zásobná nádrž, zariadenie na úpravu vody alebo priamo na miesto použitia.

Udržiavanie Tlaku a Prietoku

Výtlačné potrubie hrá kľúčovú úlohu pri udržiavaní tlaku a prietoku vody čerpanej zo studne. Keď je voda pretláčaná potrubím, priemer, dĺžka a materiál potrubia ovplyvňujú odpor prúdenia a pokles tlaku pozdĺž potrubia. Dobre navrhnuté výtlačné potrubie je starostlivo vybrané, aby sa minimalizovali straty trením a zabezpečilo sa, že čerpadlo môže udržiavať požadovaný tlak a prietok, aby vyhovovalo požiadavkám systému.

Ochranná Bariéra a Podpora

Výtlačné potrubie okrem dopravy vody a udržiavania tlaku slúži aj ako ochranná bariéra pre čerpadlo a zvyšok systému. Pomáha zabrániť vniknutiu nečistôt a vzduchu do čerpadla, čo môže spôsobiť poškodenie komponentov čerpadla a znížiť jeho účinnosť. Výtlačné potrubie tiež poskytuje oporu a stabilitu čerpadla, čím pomáha predchádzať jeho posunu alebo vibráciám počas prevádzky, čo môže viesť k predčasnému opotrebovaniu a poruche.

Údržba a Opravy

Ďalšou dôležitou funkciou výtlačného potrubia je uľahčenie údržby a opráv systému. Potrubie je zvyčajne navrhnuté s prírubami, spojkami alebo inými konektormi, ktoré umožňujú ľahkú demontáž a opätovnú montáž, čím uľahčujú prístup k čerpadlu a ďalším komponentom na kontrolu, čistenie a opravu. Výtlačné potrubie môže byť navyše vybavené ventilmi, snímačmi a inými monitorovacími zariadeniami, ktoré poskytujú cenné informácie o výkone systému a pomáhajú včas odhaliť potenciálne problémy.

Výber a Inštalácia Výtlačného Potrubia pre Ponorné Čerpadlo

Pri výbere výtlačného potrubia pre systém ponorných čerpadiel je potrebné zvážiť niekoľko faktorov, aby sa zabezpečilo, že potrubie je vhodné pre konkrétnu aplikáciu a spĺňa požiadavky systému. Kvalita a dizajn výtlačného potrubia môže mať významný vplyv na účinnosť a životnosť systému. Zle navrhnuté alebo nainštalované výtlačné potrubie môže viesť k zvýšeným stratám trením, zníženým prietokom a vyššej spotrebe energie, čo môže viesť k vyšším prevádzkovým nákladom a predčasnému opotrebovaniu a poruche čerpadla a iných komponentov.

Kľúčové Faktory Pri Výbere Výtlačného Potrubia

• Materiál: Materiál výtlačného potrubia by sa mal vyberať na základe chemického zloženia čerpanej vody, prevádzkových podmienok a očakávanej životnosti potrubia. Ako výtlačné potrubie sa k ponorným čerpadlám často používa tvrdá PE hadica, ku ktorej kúpite aj príslušné pripojenia. Hlavne k čerpadlám do vrtaných studní sa doporučuje použiť tento typ hadice. Do kopanej studne je možné použiť aj záhradnú hadicu s dušou, nie pletenú. Samozrejme je vhodné aj kovové pevné potrubie.
• Priemer: Priemer výtlačného potrubia by sa mal zvoliť na základe prietoku a tlakových požiadaviek systému. Ideálne je, ak sa dimenzia výtlačného potrubia zhoduje s výtlačným pripojením čerpadla. Pre maximálne využitie výkonu ponorného čerpadla si treba zvoliť vhodnú hadicu alebo potrubie, ktoré nebudú spôsobovať tlakové straty. Ak sa dimenzia výtlaku redukuje hneď za čerpadlom, prichádza k tlakovým stratám, takže sa nevyužijú parametre čerpadla. Pokiaľ je potrebné redukovať výtlak čerpadla, je nutné postupné redukovanie a neodporúčame redukovať viac ako o jednu dimenziu, napríklad z 6/4" na 1".
• Dĺžka: Dĺžka výtlačného potrubia ovplyvní pokles tlaku pozdĺž potrubia a celkovú účinnosť systému.
• Inštalácia: Výtlačné potrubie by malo byť nainštalované správne, aby sa zabezpečilo, že je správne podopreté, zarovnané a utesnené.

Praktická Inštalácia

Pri inštalácii ponorného čerpadla na vodu platí pár zásad, ktoré je treba dodržať. Pre správnu funkciu ponorného čerpadla je dôležité zabezpečiť:

• dostatočný zdroj čistej vody, bez obsahu piesku a nečistôt (predpoklad spoľahlivosti a životnosti).
• správne umiestniť čerpadlo v zdroji vody, celé ponoriť do vody (chladené vodou) - okrem čerpadiel chladených pretekajúcou vodou.
• umiestniť čerpadlo tak, aby pri svojej činnosti nevírilo piesok a nečistoty v studni, umiestniť dostatočne vysoko od dna (u vŕtaných studní min. 2m, u kopaných min. 0,5m), umiestniť až nad nasávacie otvory v stenách studne (min. 50cm nad otvory), správne nainštalované čerpadlo nenasáva vodu s pieskom a nečistotami. Vôbec najčastejšou chybou je umiestnenie čerpadla príliš nízko. Čerpadlo potom nasáva kaly, ktoré ho poškodzujú.
• správne zavesiť čerpadlo v studni: nikdy neumiestniť na dno studne (do kalníka s nečistotami), zavesiť na vhodné nehrdzavejúce lanko (silon, nerez a pod.). Ponorné čerpadlo spúšťame do kopanej alebo vŕtanej studne na oceľovom alebo syntetickom závesnom lanku, na ktorom čerpadlo zostane zavesené. Mnoho ľudí čerpadlo zavesí na kábel, ktorý je potom ale namáhaný a môže dôjsť ku skratu.
• správne elektricky pripojiť cez motorový spúšťač (trojfázové), alebo istič (jednofázové).
• zabezpečiť ochranu chodu nasucho (výdatným zdrojom, el. snímačom hladiny, plavákom). K úplnému zničeniu motora potom vedie suchobeh.
• dodržať max. ponor čerpadla, max. dĺžku nepretržitej činnosti a pracovnú polohu čerpadla.
• Ak nie je spätná klapka súčasťou čerpadla, budete ju musieť k čerpadlu nainštalovať zvlášť.

Pri samotnej montáži je potrebné najprv zmontovať všetky súčasti čerpadla. Pripojte k nemu výtlačné potrubie pomocou špeciálnej tvarovky a objímkou potrubie utesnite. Následne pomocou zdrhovacích pások upevnite k potrubiu kábel, a to po celej dĺžke zhruba po každých 3 metroch. Teraz môžete čerpadlo opatrne spustiť do vrtu, zhruba 1 meter nad dno. Čerpadlo musí byť v studni úplne pod vodou, pretože motor je chladený čerpanou kvapalinou. Pri kopaných studniach ho osadíme minimálne 30cm od dna.

Typy Studní a Voľba Čerpadla

Najčastejšie používané zdroje čerpanej vody sú studne, ktoré rozdeľujeme na kopané, vŕtané a narážané. Rozdiely medzi nimi sú podstatné faktory, ktoré ovplyvňujú nielen výber vhodnej čerpacej techniky, ale aj spôsob údržby či čistenia samotného vrtu. Pre konfiguráciu správneho výtlaku a prietoku čerpadla odporúčame navštíviť stránku "Výber čerpadla podĺa parametrov".

Údržba a Prevádzka Ponorných Čerpadiel

Čerpadlo na vodu je prakticky bezúdržbové. Napriek tomu je vhodné ho raz ročne skontrolovať. Počas kontroly sa zamerajte na tesnosť spojov, zanesenie čerpadla, prietok a tlak. Ak v zime čerpadlo nie je v prevádzke, vytiahnite ho z vrtu, odpojte ho z elektriny, nechajte z neho vytiecť všetku vodu a umiestnite ho na suché miesto, kde nemrzne. Správne vybrané a nainštalované čerpadlo vám bude dobre slúžiť dlhé roky.
