Výstuž stĺpa z debniacich tvárnic: Kompletný sprievodca správnou realizáciou

Betónový stĺp je základným stavebným prvkom pre mnoho konštrukcií, od plotov až po prístrešky. Jeho výstavba si vyžaduje dôkladné plánovanie a správny postup, aby bola výsledná konštrukcia pevná, stabilná a dlhoveká. Stĺpy možno azda najľahšie postaviť s použitím betónových debniacich tvárnic a oceľovej výstuže. Debniace tvárnice sú vyrobené z prostého betónu s priebežnou dutinou pre výplňový betón a s drážkou na uloženie výstuže. V ponuke sú aj debniace tvárnice pilierové, ktoré slúžia na vytvorenie pilierov a stĺpov.

Výhody použitia debniacich tvárnic pre stĺpy

Betónové debniace tvárnice sú vhodné predovšetkým pre steny pivníc, základov, stratené debnenie, výstavbu stien bazénov, oplotenie, oporné múry a vytvorenie betónovej steny. Ich výhody sú jednoduchá suchá montáž, presné ukladanie, dobrá priľnavosť omietky a úspora času. Tvárnice je možné upravovať sekaním, vŕtaním a frézovaním, a deliteľné tvárnice sú dodávané v každej palete, čo eliminuje potrebu ďalšieho debnenia. Jedným z postupov, ktoré môžu urýchliť postup výstavby, je murovanie z betónových tvárnic, ktoré predstavujú murovacie prvky s pomerne vysokou únosnosťou. Ich použitie je logickým vyústením potreby zrealizovať stavbu v krátkom čase. Tvárnice zo strateného debnenia sú dobre použiteľné, pokiaľ vyžadujeme rýchle murovanie, malý podiel mokrého procesu a dostatočnú únosnosť.

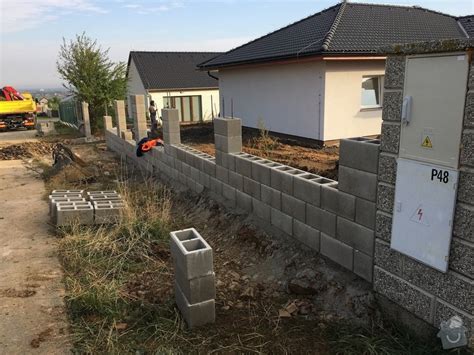

Betónový plot z debniacich tvárnic predstavuje pomerne jednoduchý a efektívny spôsob, ako ohradiť pozemok. Samotné debniace tvárnice sú vyrobené z kvalitného betónu, čo im zaručuje trvácnosť a vysokú odolnosť voči nepriaznivým poveternostným vplyvom, ako sú dážď, mráz či slnečné žiarenie. Ich jednoduchý tvar a konštrukcia uľahčujú manipuláciu a montáž, čím sa celý proces stáva veľmi rýchlym a efektívnym. Navyše, betónový plot z debniacich tvárnic si nevyžaduje takmer žiadnu údržbu, čo je ďalší benefit pre majiteľov nehnuteľností. Betónové tvárnice odolávajú vysokým tlakom a nárazom, čo ich robí ideálnym riešením pre oblasti s vyššou frekvenciou premávky alebo tam, kde existuje zvýšené riziko poškodenia plotu. Ich univerzálnosť spočíva aj v širokej škále dostupných veľkostí, tvarov a farieb, čo umožňuje prispôsobiť plot rôznym architektonickým štýlom a individuálnym estetickým požiadavkám.

Projektová príprava a výber materiálu

Základným predpokladom pre úspešnú realizáciu akéhokoľvek stavebného projektu, vrátane stavby betónového plota, je dôkladne spracovaná projektová dokumentácia. Tá musí byť v súlade s platnými technickými normami a predpismi. Nedostatočná príprava alebo podcenenie projektu môže viesť k problémom v budúcnosti, ako sú spomínané trhliny. Pred začiatkom samotnej stavby je dôležité vypočítať presný počet potrebných debniacich tvárnic a zabezpečiť si všetko potrebné náradie a materiál. Výber vhodného miesta pre stavbu je samozrejmosťou.

Výber betónu a debniacich tvárnic

Pri výbere betónu je dôležité zohľadniť jeho pevnostnú triedu. Betón sa delí do pevnostných tried C 8/10 až C 100/115, kde čísla označujú pevnosť v MPa, ktorej dokážu odolať skúšobné valce a kocky odliate z daného betónu. Systém označovania zohľadňuje najmä účinky prostredia, ktoré môžu spôsobiť neskoršie rozrušenie betónu a zníženie jeho životnosti. Pre dlhovekosť betónových plotov sa odporúča použiť betón triedy minimálne C25. Pri miešaní betónu sa držte pokynov výrobcu na obale alebo použite sáčkový betón. Odporúča sa používať skôr suchší betón s drobnými kamienkami. Dôležité upozornenie: V dňoch schnutia a betónovania by nemalo mrznúť, pretože zmrznutá voda by betón roztrhala.

Spoločnosti ako PRESBETON, WIENERBERGER, PREMAC či DITON ponúkajú široký sortiment betónových plotových systémov a debniacich tvárnic, ktoré sa líšia povrchovou úpravou, veľkosťou a tvarom, čím poskytujú flexibilitu pri výbere. Pre lepšiu predstavu o dostupných rozmeroch a technických parametroch, uvádzame prehľad debniacich tvárnic:

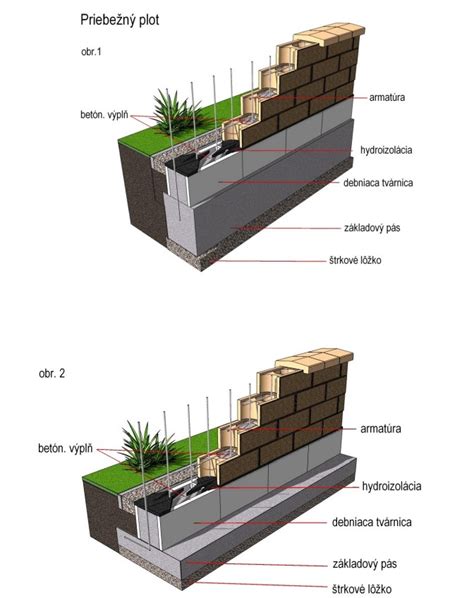

Zhotovenie základov pre stĺpy

Správne zhotovenie základov je absolútne kľúčové pre stabilitu a životnosť celého plota alebo stĺpa. Zemné práce na výkop základového pása je vhodné vykonať počas vhodných klimatických podmienok - keď nemrzne, neprší a zemina nie je premočená. Základová škára musí ležať v nezámrznej hĺbke, aby sa predišlo poškodeniu základu vodou a mrazom. Na základe nadmorskej výšky má Slovensko tri teplotné pásma, podľa ktorých sa určuje nezámrzná základová škára: pre južné Slovensko je to 70 cm, stredné Slovensko asi 80 cm a sever Slovenska až 100 cm.

Rozmery výkopu a podsyp

Základový pás by mal byť v šírke minimálne 300 mm, pri stĺpoch minimálne 400 × 400 mm. Šírka výkopu by mala byť vždy o niečo väčšia ako hrúbka samotnej tvárnice, pričom drvivá väčšina tvárnic má šírku 20 cm, takže základ široký 40 cm postačuje. V praxi sa najčastejšie kopú základy s parametrami 40 cm na šírku a 60-80 cm na hĺbku. Nič nepokazíte, ak základy vykopete o niečo väčšie, ale prekročiť 50 cm na šírku a 80 cm na hĺbku je už zvyčajne zbytočné. Pred naliatím betónu je dôležité dno výkopu zasypať približne 10 cm vrstvou štrku alebo rozbitými betónovými kúskami, aby sa podložie spevnilo. Pri namŕzavých zeminách je nutné, aby špára štrkového vankúša bola v nezamŕzavej hĺbke.

Betónovanie základu a výstuž

Základ musí byť vyhotovený minimálne z betónu triedy C16/20 (odporúča sa C20/25 XC2(B25)) a vystužený oceľovou výstužou pre dostatočnú pevnosť. Pri betónovaní treba oceľovú výstuž vkladať tak, aby vyčnievala nad základovou konštrukciou. V miestach budúcich stĺpikov sa osadí oceľová výstuž minimálne 2 × Ø 12 mm, ktorá bude siahať po celú výšku stĺpikov. Pre zabezpečenie základu proti nerovnomernému sadaniu sa odporúča vložiť do betónu 4 až 6 prútov výstuže s priemerom minimálne 8 mm. Pri betónovaní treba prúty výstuže zasunúť tak, aby boli na kotevnú dĺžku ukotvené v betóne a vyčnievali približne 60 cm s rozstupom 40 cm, alebo podľa projektovej dokumentácie. Po prvej betonáži sa nechá betón vyzrieť, čo potrvá 3-5 dní.

Vrchná strana základu sa starostlivo vodorovne vyrovná a povrch uhladí. Odporúča sa zaliať základ nižšie ako terén, takže prvá vrstva okrasných tvárnic bude položená pod líniou budúceho terénu. Základovú konštrukciu sa odporúča ukončiť debniacimi tvárnicami osadenými tak, aby vrchná časť týchto tvárnic bola ukončená aspoň 50 mm nad terénom. Pod stĺpy sa odporúča použiť debniace tvárnice s rozmerom 300 × 300 mm a pod múrovú časť debniace tvárnice so šírkou 200 mm. Neodporúča sa predvŕtať otvory na výstuž do betónovej základovej konštrukcie.

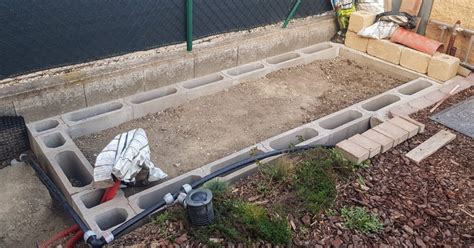

Montáž debniacich tvárnic a výstuže

Stĺpy je možné vyrobiť s použitím betónových debniacich tvárnic a oceľovej výstuže. Pri tomto postupe sa do debniacich tvárnic, ktoré sú umiestnené napríklad pri betónovaní betónovej dosky, vyvŕtajú otvory podľa hrúbky oceľových prútov (roxorov). Veľkosť dier sa volí podľa hrúbky roxorov, napríklad pre priemer 12 mm je potrebný 14 mm otvor. Do každej debniacej tvárnice sa vyvŕtajú štyri diery. Do otvorov sa následne natlačí chemická kotva a vsunú sa roxory. Po stvrdnutí sa roxory pripevnia k výstuži vytŕčajúcej zo základu stĺpov.

Osadenie strmienkov a tvárnic

Na roxory sa nasunú strmienky vyrobené z tenších roxorov (napr. 6 mm) v rozstupoch približne 20 - 25 cm. Strmienky sa zvyčajne ohýbajú cez dve strany, čím sa vytvorí zdvojená bočná časť. Pre ich výrobu je výhodné použiť ohýbačku výstuže. Všetky železné roxory je potrebné prepojiť strmienkami. Keď je železná výstuž pripravená, navliekajú sa na ňu zhora debniace tvárnice. Následne sa celé debnenie zabetónuje. Debniaca tvárnica sa postupne ukladá nasucho bez malty s 1/2 alebo 1/3 väzbou. Na pripravený základ sa ukladá prvá vrstva tvárnic. Je nevyhnutné neustále kontrolovať ich vodorovnosť v pozdĺžnom aj priečnom smere. Tvárnice sa osádzajú s presahom, aby otvory tvárnic boli v radoch nad sebou. Hrúbka ložnej a styčnej škáry by mala byť 7 až 10 mm. Na vytvorenie dokonale vodorovnej škáry sa odporúča používať oceľové prúty, ktoré môžu slúžiť aj ako vodorovná výstuž.

Väzba a armovanie

Pri stavbe je nutné dodržiavať väzbu jednotlivých tvárnic. Zvislé škáry sa musia každý druhý rad striedať a musia byť v presnej zvislej línii. Dutiny tvárnic musia na seba nadväzovať. Stĺpiky sa spravidla armujú po celej výške. Previazanie stĺpov a vedľajšej plotovej steny sa realizuje vložením oceľovej výstuže (plochá oceľ, armovacie prúty v tvare spony). V prípade murovaných stĺpikov pre výplne z drevených lát je nutné stĺpik dobre armovať. Na upevnenie nosníkov plotovej výplne sa zamurujú železné kotvy. Podobne sa upevňujú aj pánty a zámky bránky a vrátok. Pri pokládke stĺpikov je nutné prebetónovať tvarovky maximálne do 4. radov naraz. Doporučená osová vzdialenosť stĺpikov je 280-320 cm. Výstuž stĺpikov sa musí posudzovať individuálne, kde sa zohľadňuje najmä výška a osová vzdialenosť stĺpikov, prípadne zavesenie plotových dverí alebo vrát do stĺpikov, zaťaženie vetra, váha plotových dielcov a členenie plotovej výplne. Výstuž je nutné kotviť do základu.

Betónovanie dutín tvárnic

Po zostavení prvého radu tvárnic sa ich dutiny zalejú riedkym betónom (trieda C16/20 alebo C20/25 XC2(B25)) zhruba do jednej tretiny. Pred zatvrdnutím betónu treba overiť vodorovnosť horných plôch. Následne sa pokračuje v montáži ďalších dvoch alebo troch radov tvárnic, po ktorých sa dutiny opäť zalejú betónom. Betón pri ukladaní v dutinách sa zhutňuje, napríklad oceľovou tyčou. Každé 3 alebo 4 uložené rady sa zalievajú výplňovým betónom predpísanej triedy a zhutňuje sa prepichovaním. Betón v prvých tvárniciach sa nechá stvrdnúť tri dni. Betónové stĺpy sa betónujú vlastným zarobeným betónom, pretože takéto malé množstvo sa neoplatí kupovať z betonárne. Dutiny tvárnic je potrebné vyplniť kvalitným betónom pevnostnej triedy C 20/25 XC2(B25) s veľkosťou zrna max. do 8 až 10 mm, čo je betón približne rovnakej charakteristiky ako betón samotných tvárnic.

Výzvy pri betónovaní a zhutňovaní

Pre to, aby bola zabezpečená vodotesnosť konštrukcie z dutých betónových tvaroviek, je potrebné dosiahnuť ich najlepšie zmonolitnenie, takisto vykonať ich vystuženie a v závislosti na výške okolitého terénu, minimalizovať pohyb jednotlivých tvárnic medzi sebou. V ideálnom prípade by bolo vhodné použiť samozhutňujúci betón, ktorým by bolo možné ľahko dosiahnuť ideálneho vyplnenia dutiny vo vytvorenej stene. Bohužiaľ v praxi je takmer nemožné získať pre bežnú konštrukciu rodinného domu samozhutňujúci betón v tak malom množstve. Je potrebné si uvedomiť, že potrebujete vyplniť max. 3 rady tvárnic výšky 0,25 m v celkovej dĺžke cca 60 bm steny (pôdorysne 15 × 15 m), čo predstavuje cca 1,68 m3. Domiešavač obvykle potrebuje byť vyťažený minimálne 4,0 m3 betónu. Inak je potrebné si za zamiešanie priplatiť a vznikajú aj ďalšie poplatky, ktoré sú spojené s dopravou a vykládkou betónu. Pri projektovej príprave sa s tým obvykle nepočíta a tak je často využitá možnosť zavädnutého betónu (konzistencia S1). V tom prípade je nutné zabezpečiť dostatočné zhutnenie betónu, ktoré je skomplikované väzbou tvárnic (plnenie prebieha iba do polovice tvárnice), prípadne potrebnou vodorovnou výstužou. Zvyčajne týmto spôsobom nie je dosiahnuté potrebné zhutnenie a v konštrukcii tak zostávajú kaverny (medzery), ktoré prispievajú aj k dodatočným pohybom tvárnic medzi sebou. To ovplyvní konštrukciu natoľko, že pôvodné predpoklady nie sú splnené, konštrukcia nie je zmonolitnená a nie je možné od nej očakávať, že bude fungovať ako vodonepriepustná konštrukcia.

Hydroizolácia a ochrana proti vlhkosti

Plotové nadzákladové murivo treba chrániť pred zemnou vlhkosťou, ktorá doň preniká vzlínavosťou a je častou príčinou jeho rýchleho chátrania. Izolácia by sa mala vykonávať za sucha, mimo mrazov, keď murivo základov nie je podchladené a orosené. Ako izolačný materiál slúžia fólie z plastov, tekuté izolačné nátery alebo asfaltovaná lepenka a asfaltový náter. Následne sa aplikuje izolácia proti vode, najmä v oblastiach s vysokou hladinou spodnej vody. Pre najlepšiu ochranu sa osvedčila dvojzložková hydroizolácia. Pod stĺpom musí byť hydroizolačný pás.

Nedokonalosti v konštrukcii navyše znemožňujú aj izoláciu konštrukcie celoplošne ukotvenou izoláciou (natavené pásy, plošne kotvené fólie a pod). Pri pohybe tvárnic dochádza k porušeniu izolácie a tým pádom aj k vniknutiu vody k povrchu konštrukcie, do jej jadra a aj k vnútornému lícu. V okamžiku, kedy dôjde k vniknutiu vody do vnútornej dutiny steny sa problém už veľmi ťažko rieši. Prejavy sú zvyčajne na úplne inom mieste než samotná porucha. Zvyčajným miestom priesaku do vnútorného priestoru je päta steny, kam sa v dôsledku plnenia vnútornej dutiny dostáva voda.

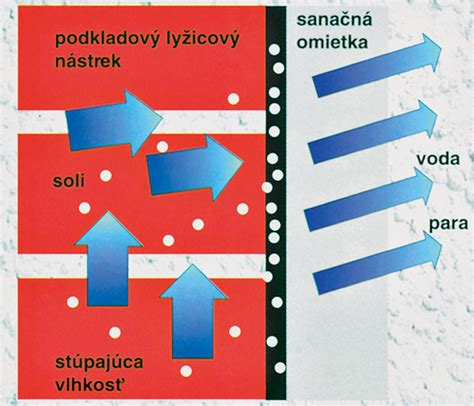

Sanácia vlhkosti a vodotesné omietky

Pri tomto druhu poruchy je potrebné pristúpiť k pomerne zložitému, ale overenému postupu sanácie. Z vyššie popísaného mechanizmu porúch stien zo strateného debnenia vyplýva, že lokálne opravy daný problém môžu vyriešiť len výnimočne. V bežných prípadoch je potrebné vykonať vodorovnú izoláciu v stene a to zvyčajne tesne nad úrovňou terénu. Pre prerušenie vzlínajúcej vlhkosti je možné použiť či už do plných tehál, dutinových tehál, ako aj do betónu a betónových tvárnic chemické infúzne clony s vyššou koncentráciou účinnej látky napr. POLARIS krém. Vykonaním neprerušenej línie otvorov 12 mm vo vzájomnej vzdialenosti 120 mm dôjde k prerušeniu vzlínajúcej vlhkosti. Ďalej je potrebné utesniť styk stena / dno resp. stena / stena. Následne je potrebné vykonať plošné ošetrenie steny pod úrovňou terénu.

Vzhľadom k vyššie popísaným problémom je potrebné stenu tvorenú betónovými tvárnicami strateného debnenia omietnuť vodotesnou omietkou, ktorá bude vystužená proti vzniku trhlín. K tomu je možné použiť oceľovú sieťku, alebo jednoduchšie sieťku tvorenú bazaltovým vláknom. V prípade aplikácie vodotesnej omietky pod veľkým tlakom vody je potrebné zväčšiť vrstvu omietky a jej vystuženie spraviť pomocou oceľovej sieťky zodpovedajúceho prierezu. Ako vodotesná omietka je zvyčajne používaný materiál WATERFIX XP TH v hrúbke cca 20 mm, prípadne pri väčšej hrúbke materiálom MONOCRETE MONOMIX XP TH. Najčastejšie je pre ukotvenie používaná oceľová sieťka ARMOBET 40/40/2, alebo bazaltová sieťka ARMOBET BW. V prípade oceľových sietí sú siete vyviazané na tŕne alebo na natĺkacie hmoždinky.

Konštrukcia podlahy je buď dostatočne izolovaná a nie je teda potrebné ju izolovať, alebo dochádza aj k priesakom vody podlahou a je teda potrebné vykonať sanačný zásah aj tam. Najčastejšie je podlaha tvorená vrstvou betónu. Sanáciu je teda možné vykonať pomocou náteru sekundárnej kryštalizácie (XYPEX CONCENTRATE) alebo v prípade veľkého tlaku vody je možné vykonať dodatočné prebetónovanie podlahy pomocou betónu s prísadou XYPEX ADMIX, alebo pomocou prefabrikovanej malty s kryštalizačnou prísadou napr. MONOCRETE MONOMIX XP. Popísaný sanačný zásah je overeným postupom, ktorým je možné vytvoriť akúsi vnútornú vaňu, ktorá dodatočne zaistí vodotesnosť konštrukcií stavby pod úrovňou terénu.

Prevencia a odstraňovanie výkvetov

Jedným z najčastejších nežiaducich javov na betónových výrobkoch, vrátane plotov, sú výkvety. Ide o usadeniny solí vo forme belavých závojov, vločiek alebo „máp“, ktoré vznikajú vystúpením voľného vápna obsiahnutého v betóne na povrch. Vplyvom vlhkosti sa vápno čiastočne rozpúšťa, difunduje na povrch, kde sa voda odparuje a zanecháva biely vápenný zákal. Výkvety sú jednoznačne estetické chyby, ktoré sú našťastie veľmi ľahko odstrániteľné mechanickým alebo chemickým spôsobom, prípadne zmiznú po nejakom čase „samé od seba“ vplyvom poveternosti, najmä vďaka dažďu.

Ako predchádzať vzniku výkvetov:

• Správny výber mált: Používajte špeciálne murovacie, lepiace a škárovacie hmoty určené pre betónové výrobky, ktoré sú upravené špeciálnou prímesou zamedzujúcou tvorbe výkvetov. Tieto prímesy sú schopné viazať hydroxid vápenatý a účinne tak zabraňovať vzniku výkvetov.
• Kvalitné suroviny: Pri príprave mált používajte iba čistú vodu a čisté náradie.
• Dodržiavanie postupov: Presne dodržiavajte návod pri príprave malty a nepoužívajte maltu po prekročení odporúčanej doby spracovateľnosti.
• Ochrana pred vlhkosťou: Chráňte betónové tvárnice pred poveternostnými vplyvmi, najmä dažďom, po celú dobu aplikácie a vyzrievania. Zabráňte prieniku vlhkosti do konštrukcie.
• Dodatočná impregnácia: Po dokončení stavby je odporúčané celý povrch konštrukcie ošetriť hydrofóbnym prípravkom. Táto impregnácia znižuje schopnosť materiálu absorbovať vodu, uzatvára transportné kapiláry a zároveň prepúšťa vlhkosť z konštrukcie von. Znižuje sa tak pravdepodobnosť vyplavovania vápna na povrch a tvorby výkvetov. Životnosť takto naimpregnovaného plotového systému je v tomto prípade dlhšia (3-5 rokov).

Odstraňovanie výkvetov:

Ak sa výkvety napriek preventívnym opatreniam objavia, je možné ich odstraňovať mechanickým spôsobom (nedrôtená kefa!) v kombinácii s malým množstvom vody - pokiaľ možno mäkkej, alebo pomocou špeciálnych odstraňovačov. Umytie octovou vodou, následne neutralizácia jarovou vodou a umytím čistou vodou je tiež možnosťou. Pred aplikáciou octovej vody musí byť povrch dostatočne zmáčaný vodou, aby škára bola dostatočne vodou nasýtená a neprijímala octovú vodu. V prípade chemického čistenia je dôležité postupovať presne podľa návodu výrobcu a prípravok najskôr vyskúšať na malej ploche s čo najnižšou koncentráciou po zriedení vodou s krátkym časom pôsobenia, aby nedošlo k poškodeniu povrchu betónovej tvárnice.

Praktické tipy a špecifické situácie

Pri betónových stĺpoch v otvorenej časti stavby je dôležité najprv presne vymerať ich osadenie pomocou vodováhy a silónu, aby lícovali so stenou stavby a boli v pravom uhle. Stĺpy môžu byť štíhlejšie; napríklad sa použili debniace tvárnice s rozmermi 30 × 30 × 25 cm a stĺpy sa dvakrát zabetónovali so železnou výstužou do výšky 2 m.

Zmeny v projekte

V jednom prípade sa pôvodný plán postaviť prístrešok na drevených stĺpoch zmenil na betónové stĺpy, pretože drevené stĺpy neboli dostatočne stabilné. Táto skutočnosť bola odkonzultovaná so statikom, ktorý potvrdil, že drevené stĺpy možno nahradiť betónovými. Pripomenul, že všetky zmeny bude potrebné pri kolaudácii uviesť do projektu so statickým posúdením, resp. odôvodnením, prečo k týmto zmenám došlo.

Legislatívne aspekty a náklady

Pri stavbe plotov s podmurovkou je potrebné stavebné povolenie. Stavbu plota bez sokla stačí iba oznámiť stavebnému úradu. V prípade objektov zapísaných do zoznamu stavebných pamiatok alebo stojacich na chránenom území je potrebné pri ohlásení pridať aj stanovisko pamiatkovej starostlivosti. Stavba plota musí rešpektovať katastrálnu mapu a s plotom, ktorý oddeľuje pozemok suseda, musí sused súhlasiť.

Cena betónového plota sa líši v závislosti od mnohých faktorov: rozsahu práce (dĺžka a výška plota, potreba odstránenia starého plota), úpravy pozemku (terénne úpravy môžu zvýšiť cenu), kvality materiálu (cena betónu, typu a kvality tvárnic či dielcov), polohy pozemku (prístupnosť a náklady na dopravu materiálu) a typu konštrukcie (plot z betónových dielcov môže byť náročnejší na montáž ako plot z tvárnic). Dôkladný výpočet nákladov, zohľadňujúci všetky tieto faktory, je nevyhnutný pred začiatkom výstavby. Odporúčané výkopové a betonárske práce sú často krát 5 - 10 krát väčšie ako robia "šuflikanti", ale rozdiel v cene je zanedbateľný a rozdiel v životnosti plotov je násobný. Betónové ploty by mali byť predávané s dokladmi a certifikátom výrobku.
