Železobetón bez výstuže? To by jednoducho nefungovalo. Betonárska výstuž je kľúčovým prvkom, ktorý dodáva betónovým konštrukciám potrebnú pevnosť a odolnosť. Oceľové prúty s tvarovanými výstupkami, ktoré zvyšujú ich priľnavosť k betónu, zabezpečujú, že vaša stavba vydrží aj tie najväčšie zaťaženia. Keď ju zalijeme do betónu, vytvoríme železobetón.
Železobetón je takmer všade okolo nás. Stal sa neoddeliteľnou súčasťou nášho života a každý, kto už betónoval, sa stretol aj s pojmom betonárska oceľ, ináč nazývaná aj armatúra. Betonárska oceľová výstuž je v betónových skeletoch veľmi dôležitá. Bez nej by skelety nemali takú pevnosť ani pružnosť a bola by tak ohrozená samotná podstata stavieb. Naša betonárska výstuž spĺňa najvyššie štandardy kvality a je navrhnutá tak, aby odolala náročným podmienkam na stavbách. Je ideálnou voľbou pre každý projekt, ktorý vyžaduje robustnosť a trvanlivosť - od základov po nosné steny.
Betonárska oceľ zahŕňa základné prvky pre vystužovanie betónu pri všetkých typoch stavebných prác - od menších základov až po nosné železobetónové konštrukcie. Betonárska oceľ, kari siete a strmienka slúžia na spevnenie betónu, prenos zaťaženia a výrazné zvýšenie pevnosti a životnosti stavieb. Betonárska oceľ je označenie zväčša kruhových tyčí z ocele, ktoré sa vkladajú do betónu. Betónová výstuž, ľudovo nazývaná „roxor“, je oceľ zalievaná do betónu, ktorá zabezpečuje pevnosť v ťahu a odolnosť proti praskaniu.
Prečo je betonárska výstuž nevyhnutná?
Betón má vysokú pevnosť v tlaku, ale v ťahu je jeho odolnosť minimálna. Bez výstuže by sa pri ohybe rýchlo praskal. Oceľová výstuž tento problém rieši - preberá ťahové napätia, rozkladá sily a spolu s betónom vytvára trvácny celok. Vďaka železobetónu vznikajú mosty s veľkými rozpätím, pevné stropy aj základové dosky, ktoré bez problémov unesú celé budovy.
Ďalšou výhodou je, že betón aj oceľ majú podobnú teplotnú rozťažnosť, a preto pri zmenách počasia pracujú spoločne, bez nadmerného namáhania spojov. Výstuž tak nielen zaisťuje stabilitu, ale aj predlžuje životnosť celej stavby. Správne navrhnutý a zrealizovaný železobetón vydrží desiatky rokov bez väčších opráv a odolá extrémnym podmienkam - od mrazov až po letné horúčavy. Nezainteresovaný statik by mohol považovať navrhnutie výstuže prehnane naddimenzované alebo naopak. Ale statik vie, či sa do budúcna neplánuje dostavba ďalšieho podlažia, prípadne iné zmeny.
Typy betonárskej výstuže
Dnes si preberieme, ako sa výstuže líšia podľa typu a vlastností. V betonových prvkách rozoznávame výstuž podélnou (nosnou) a výstuž příčnou. Příčná výstuž sa delí na rozdělovací, ktorá je používaná v plošných konštrukciách a třmínky, ktoré sa používajú ve sloupech, překladech, trámech a věncích. Je dôležité upozorniť, že veškerá výstuž je v betónových prvkoch dôležitá a zejména spolupôsobí. Napríklad třmínky nám vymedzují svým tvarem polohu podélné výstuže, zároveň však prenášajú smyková napětí od posouvajících sil, které na konstrukci působí.
Produkty v e-shop ponuke sú určené pre stavebné firmy, betonárov, realizačné firmy a domácich stavebníkov, ktorí hľadajú kvalitný materiál na výstavbu rodinných domov, priemyselných objektov, základov, oporných múrov a ďalších železobetónových konštrukcií. V kategóriách oceľ betonárska, kari siete do betónu a strmienka do betónu nájdete kompletný sortiment výstuže pre betón - od jednotlivých prútov, cez kari siete až po hotové strmienka v najpoužívanejších rozmeroch - pre rýchlu, presnú a bezpečnú realizáciu stavebných projektov.
1. Tyčová výstuž
Tyčová výstuž zahŕňa klasické rebrované prúty s priemerom 6 až 32 mm, najčastejšie v triede B500B. Používajú sa do základov, vencov aj nosných konštrukcií a tvoria „kostru“ väčšiny železobetónových prvkov. Betonárska oceľ (niekedy ľudovo označovaná ako roxor) sa používa na vytváranie výstuže v základových pásoch, doskách, stropoch, vencoch, prekladoch, stĺpoch a stenách. V kombinácii s betónom vytvára spoľahlivú nosnú konštrukciu, ktorá odoláva tlaku, ťahu aj dynamickému namáhaniu.
2. KARI siete
KARI siete sú zvárané siete z oceľových drôtov, najčastejšie triedy B500A. Ideálne sú pre podlahové dosky, potery alebo základové dosky, kde rozkladajú zaťaženie a bránia vzniku prasklín. Zvárané siete, tzv. kari siete sa používajú pre vystuženie doskových alebo stenových konštrukcií. Jelikož sú KARI sítě plošné prvky, predpokladá sa využitie v plošných konštrukciách ako sú desky, podkladní betóny, cementové potěry a steny. Kari siete predstavujú hotovú plošnú výstuž, ktorá výrazne urýchľuje prácu pri betonáži podláh, základových dosiek, poterov, chodníkov, parkovísk a spevnených plôch. Zabezpečujú rovnomerné rozloženie výstuže v betóne a pomáhajú minimalizovať vznik trhlín.
3. Strmene
Strmene sú uzavreté obdĺžnikové či štvorcové prvky, ktoré zaisťujú správne držanie pozdĺžnych prútov. Prenášajú šmykové napätia a bránia rozovretiu konštrukcie, napríklad v pilieroch a stĺpoch. Betonárske strmienka sa používajú najmä pri vystužovaní stĺpov, prievlakov, vencov a nosníkov. Dostupné sú v rôznych rozmeroch, napríklad strmienok s rozmermi 200 x 150 mm, 200 x 200 mm alebo 250 x 250 mm, vyrobený z betonárskej ocele s priemerom 8 mm.

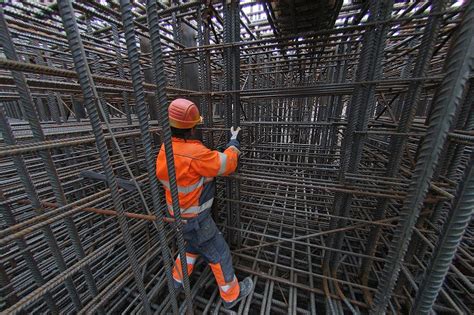

4. Rámová výstuž (armokoše)
Rámová výstuž predstavuje hotové armokoše zložené z tyčí a strmeňov. Používajú sa tam, kde je potrebný pevný a presne pripravený základ - napríklad do monolitických základov, nosníkov alebo stĺpov - a šetria čas na stavbe.
5. Vlákna do betónu
Vlákna do betónu výrazne zvyšujú jeho pevnosť a odolnosť. Pôsobia ako prevencia proti trhlinám, proti pôsobeniu mrazu na betón, proti oderu pri používaní a brúsení. Je vhodná do mált, omietok, poterov, tmelov, asfaltov a živočíšnych zmesí. Vhodné do betónov a mált ako striekaný betón, obrubníky, chodníky, vozovky, rampy, steny, stropy, omietky, malty. Sklo-vláknitá perlinková tkanina kombinovaná so špeciálne navrhnutou povrchovou úpravou môže byť použitá v širokom okruhu aplikácií.
6. Kompozitná výstuž - moderná alternatíva
Kompozitná tyč predstavuje perfektnú náhradu oceľovej výstuže, napríklad priemer 10 mm je ideálna náhrada za železný roxor 12 mm. S kompozitnou výstužou sa pracuje veľmi podobne ako s klasickou oceľou, avšak s mnohými výhodami. Je možnosť kombinovať a viazať spolu oceľ a kompozit.
Výhody kompozitnej výstuže
- ✅ Pevnosť v ťahu: Až 2,5-násobne vyššia než oceľ triedy AIII.
- ✅ Odolnosť voči korózii: Nekorozívny materiál.
- ✅ Ľahkosť: Až 9-násobne ľahšie než oceľ (v porovnaní parametrov), nízka hmotnosť: len 0,800kg / 6m.
- ✅ Chemická odolnosť: 100% vhodné aj pre kyslé a alkalické prostredie.
- ✅ Stabilita: Neovplyvnené poveternostnými vplyvmi, UV stabilný.
- ✅ Nemagnetické: Neprekáža elektromagnetickým vlnám, žiadne rušenie WiFi signálu.
- ✅ Elektrická izolácia: Nevedie elektrický prúd, netvoria sa vírivé prúdy.
- ✅ Tepelná izolácia: 130-násobne nižšia tepelná vodivosť oproti oceľovým tyčiam (súčiniteľ tepelnej vodivosti λ= 0,58 W/(m.K)).
- ✅ Dlhá životnosť: Žiadna potrebná údržba, životnosť cca 100 rokov.
- ✅ Jednoduchá manipulácia: Ľahké nakladanie, vykladanie, presuny a montáž.
- ✅ Ekologický materiál: Prostrediu priateľský, CO2 až o takmer 50% menej ako pri oceli, recyklovateľný.
- ✅ Úspory: Vyplývajúce zo zmenšenia hrúbky betónu a nižších logistických nákladov (do kufra sa zmestí toľko kompozitu, že ak by to bola oceľ, zobralo by to iba nákladné auto).
- ✅ Odolnosť pri požiari: Pri teplotách nad 330 ºC (v betóne) zachováva až 65% svojej pevnosti v ťahu - zvládne požiar.
Nevýhody kompozitnej výstuže
- ❌ Odolnosť pri požiari: Pri dlhotrvajúcich požiaroch alebo extrémnych teplotách stráca pevnosť.
- ❌ Nedá sa ohýbať: Ako oceľ do 90° iba do oblúka, ktorý je daný flexibilitou prútu.
Virtuo by Gerflor - Inštalácia kompozitnej podlahy
Príklady použitia kompozitnej výstuže
- Náhrada ocele vo všetkých typoch stavieb - základy, základové pásy, U profily, DT tvárnice, oplotenie a mnoho iného.
- Občianska výstavba, cestná a železničná infraštruktúra.
- Priemyselné a poľnohospodárske stavby, záhrada.
- Prefabrikáty, vodné stavby a špeciálne objekty.
- Objekty a infraštruktúry majúce kontakt s vodou, splaškovými vodami, agresívnymi látkami - ČOV, sklady PHM, vodárne, vodojemy a iné.
Kompozitná výstuž je vyvinutá a vyrobená na Slovensku a dodáva sa ako rovné tyče (6m, 12m), prúty sú úplne rovné bez rádiusu. 50/100m náviny šetria čas, peniaze a fyzickú námahu. Nie je potrebné nadpájanie ako pri 6m klasickej hrebienkovej oceli - pracuje sa bez odpadu. Delenie materiálu je možné karbobrúskou (uhlovou brúskou - "flexkou"). Ak zameníte za rovnaké priemery: napr. 4mm hrebienkovú oceľ z Vášho projektu za 4mm kompozit, získate násobne silnejšiu výstuž, ako keby ste použili 6mm oceľ. Získate tak vyššiu pevnosť celej stavby za rovnakú cenu! Pre použitie ako 100% nosnú výstuž je potrebné posúdenie statikom.
K dispozícii sú bežné priemery: 4, 6, 8, 10, (12 mm) - balenie na kotúčoch aj rovné tyče 6m a 12m. Priemery 12, 14, 16 mm sú dostupné ako tyče o dĺžkach 6 metrov, 12 metrov. Na objednávku je možné narezať výstuž na vami požadované rozmery. Po rozbalení zostáva armatúra rovná, je možnosť jednoduchého nastrihania na požadované dĺžky bez odpadu.
Strmienko GRIP je navrhnuté pre priame zacvaknutie prútov bez potreby ich viazania. Tieto hotové strmienka nie je potrebné viazať k armovacím prútom, sú navrhnuté s uškami, do ktorých sa armovacie prúty jednoducho zacvaknú. Šetrí to čas, fyzickú námahu a financie. Vyrobíte akúkoľvek potrebnú armatúru bez nutnosti pílenia, ohýbania či viazania.
Označenie a triedy betonárskej ocele
Betonárska oceľ sa nevyrába len v jednom univerzálnom prevedení. Podľa slovenskej normy STN 42 0139 (a podobne ČSN 420139 Ocel pro výztuž do betonu - Svařitelná žebírková betonářská ocel - Všeobecně) sa rozlišuje viacero tried podľa ťažnosti, teda schopnosti materiálu odolávať ohybu a deformáciám. Práve táto vlastnosť určuje, či sa oceľ hodí skôr do plošných konštrukcií, do nosných vencov alebo do špeciálnych prvkov s vysokými nárokmi na pružnosť a pevnosť. Ťažnosť môžeme definovať ako schopnosť materiálu byť plasticky, čo znamená, že nevznikajú trhliny a materiál ostane roztiahnutý.
Základná a v ČR najpoužívanejšia je betonárska oceľ s označením B500B, u sietí B500A. Prvé písmeno znamená, že sa jedná o betonársku oceľ, číslo udáva medzu klzu Re = fyk v MPa a posledné písmeno triedu ťažnosti. Oceli triedy ťažnosti C sa v ČR nevyrábí.
| Trieda | Označenie | Vlastnosti | Použitie |
|---|---|---|---|
| A | B500A | Normálna ťažnosť | KARI siete, plošné konštrukcie |
| B | B500B | Vysoká ťažnosť, vhodná na ohýbanie | Tyče, prúty do základov a vencov |
| C | B500C | Veľmi vysoká ťažnosť | Špeciálne konštrukcie |
Zjednodušenie názvu výstuže môže viesť neznalých stavebníkov k domnienke, že prúty sú všetky rovnaké, že medzi nimi nie je rozdiel a je jedno, aký z nich sa využije. Je dôležité poznamenať, že takzvaný "roxor" bola dříve používaná betonárska výstuž iného tvaru a teda i vlastností, ktorá sa používala od 30. do 50. rokov 20. storočia. Dnešná betonárska výstuž sa nazýva a značí tak, ako sme si predstavili.

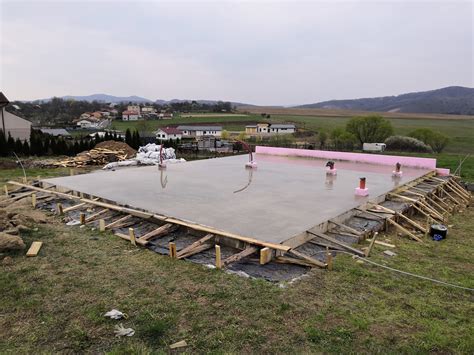

KARI siete - rozmery a využitie
KARI siete sú obľúbeným typom betonárskej výstuže, pretože urýchľujú prácu a zaisťujú rovnomernú pevnosť konštrukcie. Namiesto viazania jednotlivých prútov sa používa hotová zváraná sieť, ktorú stačí položiť na podklad. Najčastejšie nachádzajú využitie v základových doskách, podlahách, poteroch a stropoch, kde pomáhajú prenášať zaťaženie a zabraňujú vzniku prasklín. Vyrábajú sa v rôznych veľkostiach ôk a priemeroch drôtov, takže možno zvoliť variant pre ľahké aj náročnejšie konštrukcie.
| Označenie | Priemer drôtu | Rozmer ôk |
|---|---|---|
| KA 16 | 4 mm | 100 × 100 mm |
| KD 37 | 5 mm | 150 × 150 mm |
| KY 50 | 8 mm | 150 × 150 mm |
Keď niečo betónujete, máte v dokumentácii zadanú aj stanovenú výstuž. Buď všeobecne nejakým základným popisom, ako sú kari siete s okami 150 x 150 mm, hrúbkou drôtu 6,0 mm a presahom minimálne 30 cm, alebo konkrétne špecifikovanými rozmermi. V takomto prípade viete, že máte použiť jednu kari sieť a pri skladaní sietí vedľa seba má byť presah 30cm. Toto je slovný popis, z ktorého je všetko jasné, ale popis môže byť aj náročnejší, ba dokonca, niekedy sa vypracovávajú armovacie výkresy. Tie úplne detailne popíšu všetku výstuž.
Správne použitie a inštalácia betonárskej výstuže
Správne použitie betonárskej výstuže rozhoduje o životnosti celej stavby. Nestačí len vložiť prúty do betónu - kľúčové je riadiť sa projektovou dokumentáciou a statickým výpočtom, ktoré určujú množstvo aj rozmiestnenie ocele. Rovnako dôležité je dodržať minimálne krytie betónu, pretože práve vrstva betónu chráni výstuž pred vlhkosťou a koróziou. Výstuž nikdy nesmie ležať priamo na zemi - používajú sa dištančné podložky, ktoré zabezpečia správnu polohu prútov v konštrukcii.
Nepodceňujte strmene. Tieto nenápadné prvky prenášajú šmykové napätia a držia pozdĺžne tyče pohromade, takže práve vďaka nim vydržia stropy, vence či základy zaťaženie bez prasklín. Jednotlivé prúty výstuže musia vzájomne vytvoriť nepoddajnú kostru. Takúto kostru dosiahneme zviazaním výstužových prvkov viazacím drôtom alebo ich zvarením. Betonárska výstuž sa na stavbu dodáva podľa objednaných priemerov. Pomocná výstuž - pri betonáži, transporte alebo montáži má za úlohu udržať polohu prútov, ale patrí sem napríklad aj oko potrebné pri transporte. Na životnosť má vplyv aj to, aký typ konštrukcie sa použil a hĺbka jeho uloženia pod povrchom.
Príprava a fixácia výstuže
Oceľové drôty sa rovnajú v elektrických zrovnávačkách, kde sa súčasne aj strihajú na predpísanú dĺžku. Na požadovanú dĺžku sa musia nastrihať aj prúty. To všetko je nutné realizovať na bezpečnom mieste, aby neboli ohrození pracovníci. Oceľ nastrihaná na potrebnú dĺžku sa na elektrickej ohýbačke ohne presne podľa výkresu do žiadaného tvaru. Pri ohýbaní musia byť prúty upevnené, aby nikoho neohrozili.

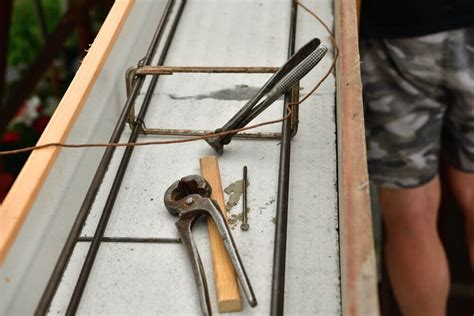

Viazanie výstuže
K samotnej fixácii výstuže sa používa mäkký viazací drôt, ktorý sa viaže v miestach kríženia výstuže. Viazací drôt na spájanie prútov je na trhu dostupný vo viacerých variáciách. Najčastejšie používané priemery viazacích drôtov sú od 1,25 mm do 1,6 mm (tenší drôt nemusí poskytnúť spoľahlivé spojenie prútov a s drôtom väčšieho prierezu je problematické pracovať). Hlavnou požiadavkou na viazací drôt je, aby bol dobre „žíhaný“, to znamená, aby sa ľahko ohýbal a nepraskal pri viazaní. Viazací drôt sa dodáva v klbkách či rolkách, alebo v balíkoch s hmotnosťou cca 30 - 50 kg. Neodporúča sa krútenie drôtu príliš tesne, pretože drôt môže prasknúť.
Zváranie výstuže
V prípade, že sa rozhodneme oceľové prúty zvárať, je potrebné o oceli vedieť niekoľko základných údajov. Nie každá oceľ je totiž vhodná na zváranie a niektorá je zvárateľná len ťažko. Túto skutočnosť ovplyvňuje zloženie a podiel chemických prvkov. Oceľ je primárne zložená zo železa a maximálne z 2,06 % uhlíka. Materiály s vyšším podielom uhlíka sú známe ako liatina. Na zváranie sú vhodné čisté ocele, t. j. zliatiny s obsahom uhlíka menším ako 0,22 %. Spravidla platí, že čím má zliatina vyšší podiel nečistôt, tým ťažšie je zvárať oceľ.
Pred zváraním je potrebné výstuž pripraviť. Príprava zahŕňa očistenie ocele od hrubého znečistenia, hrdzavých častí (aby sa vo zvarovom kove nevyskytli žiadne spojovacie chyby) a oleja či mastnoty (tieto sťažujú proces zvárania, čo môže viesť k nespoľahlivým zvarom). V prípade väčšej hrúbky materiálu by ste mali konštrukčný diel pred zváraním predhriať, aby ste spomalili čas chladenia.
Či už sa rozhodnete pre zváranie, alebo spájanie armovacej výstuže, vždy je potrebné dodržať základné technologické a bezpečnostné postupy pre vybranú technológiu. Používajte iba kvalitný materiál a dbajte na dostatočné prekrytie armatúry, dostatočnú vzdialenosť armatúry od debnenia či terénu. Armatúra, ktorá vychádza z betónu je nanič. Trvajte na tom, aby sa pri betónovaní použil vibrátor, lebo len armatúra, ktorá je dokonale obalená betónom, má zmysel. Nepodceňujte preto armatúry a betóny.
Korózia betonárskej výstuže a prevencia
Najväčším nepriateľom betonárskej výstuže je korózia. Ak sa oceľ dostane do kontaktu s vlhkosťou a kyslíkom, začne hrdzavieť. Následkom toho sa objem ocele zväčšuje a v betóne vzniká tlak, ktorý spôsobuje praskliny a odlamovanie krycej vrstvy. Nedostatočné krytie ocele v betóne vedie ku korózii výstuže a praskaniu konštrukcie, čo môže ohroziť stabilitu celej konštrukcie.
Pre predchádzanie korózii je kľúčové dodržiavať nasledovné princípy:
- Krytie betónom: Správna hrúbka betónu nad výstužou chráni oceľ pred vlhkosťou a agresívnymi látkami.
- Kvalita betónu: Vyššia trieda betónu s menšou priepustnosťou obmedzuje prenikanie vody a solí.
- Dištančné podložky: Zabraňujú tomu, aby výstuž ležala priamo na zemi, kde by bola vystavená vlhkosti.
- Antikorózne nátery alebo galvanizácia: Pri špeciálnych konštrukciách možno použiť povrchovú ochranu výstuže.
Betonárska výstuž je neoddeliteľnou súčasťou moderného stavebníctva. Bez nej by železobetónové stavby nemohli existovať. Či už ide o základovú dosku rodinného domu, most alebo výškovú budovu, vždy je kľúčové použiť správny typ výstuže a dodržať projektovú dokumentáciu.
