Pri navrhovaní alebo inštalácii inštalatérskych systémov je jedným z najdôležitejších faktorov, ktoré je potrebné zvážiť, strata tlaku. Strata tlaku sa týka zníženia tlaku tekutiny, keď voda preteká rúrkou. Vysoké tlakové poklesy môžu viesť k zlému toku, zvýšeniu nákladov na energiu a problémom s výkonom v rezidenčných, komerčných a priemyselných projektoch. V potrubných systémoch sa to stáva v dôsledku trenia pozdĺž steny potrubia, turbulencie spôsobenej armatúrami a inými odpormi.
Presný výpočet trecej tlakovej straty je nevyhnutný pre efektívny návrh a prevádzku systémov na manipuláciu s kvapalinami. Pochopenie trecej tlakovej straty pomáha inžinierom a operátorom zabezpečiť, aby čerpadlá a iné zariadenia boli primerane dimenzované na udržanie požadovaného prietoku a tlaku v celom systéme.
Dôležitosť Presného Výpočtu Tlakovej Straty pre HDPE Potrubie
Zatiaľ čo výpočet straty tlaku je dôležitý, minimalizácia je ešte lepšia. Poddimenzované potrubia môžu mať za následok nedostatočné zásobovanie vodou, zatiaľ čo nadmerné potrubia zbytočne zvyšujú náklady. Nesprávne odhadnutie trecej tlakovej straty môže viesť k niekoľkým problémom v systéme na manipuláciu s kvapalinami. Podcenenie straty môže mať za následok nedostatočný výkon čerpadla, čo vedie k nedostatočným prietokom a tlaku na koncových bodoch systému.
Neprávne výpočty straty trením môžu tiež viesť k zvýšenému opotrebovaniu komponentov systému, pretože systém kompenzuje neočakávaný odpor. Vedomosti o tom, ako vypočítať stratu tlaku v potrubiach, sú nevyhnutné pre inžinierov, inštalatérov a kohokoľvek, kto je zapojený do návrhu inštalatérskeho systému. Zvažovaním faktorov, ako je priemer potrubia, dĺžka a rýchlosť prietoku, a použitím vzorcov, ako sú Darcy-Weisbach alebo Hazen-Williams, môžete presne predpovedať výkon systému.
PRIETOK vs. TLAK
Metódy Výpočtu a Nástroje pre HDPE Potrubia
Výpočet tlakovej straty je často založený na známych hydraulických vzorcoch. Jedným z takýchto vzorcov je Hazen-Williamsova rovnica strát trením:
Hf = 10,7 * L * (Q/C)^1,85 / D^4,87
Kde:
- Hf = strata trením v metroch
- L = dĺžka potrubia v metroch
- Q = prietok v litroch za sekundu
- C = Hazen-Williamsov koeficient straty trením
- D = priemer potrubia v milimetroch

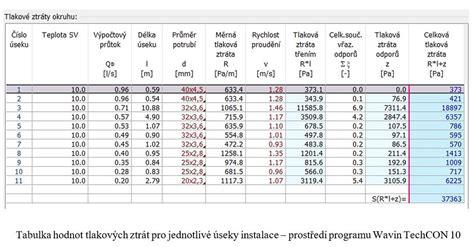

Pre presné výpočty výrobcovia často poskytujú pripravené grafy strát, ktoré naznačujú očakávané straty na meter pre špecifické priemery a prietoky ich výrobkov.
Príklad Výpočtu Pomocou Hazen-Williamsovej Formuly

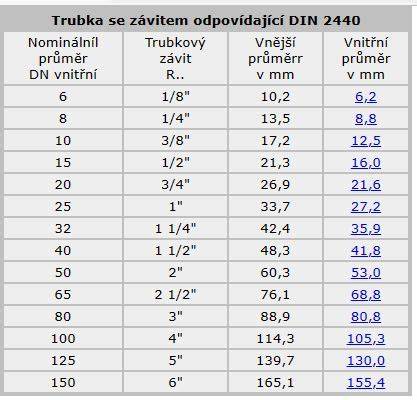

Predpokladajme, že máte rúrku s vnútorným priemerom 25 mm, ktorá prenáša vodu pri prietoku 1,5 m³/h. Aplikáciou Hazen-Williamsovej formuly s koeficientom drsnosti 150 môžete určiť pokles tlaku na meter potrubia. Ak vaša inštalácia vyžaduje 50 metrov potrubia, celková strata tlaku sa potom môže vypočítať vynásobením hodnoty straty na meter o celkovú dĺžku potrubia.
Softvérové Nástroje na Výpočet

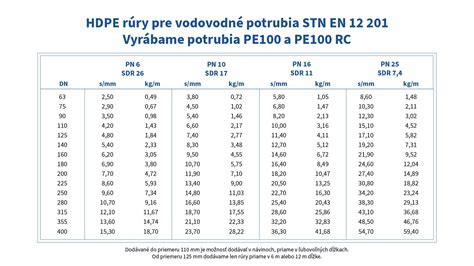

Existujú aj praktické nástroje, ako je napríklad aplikačný program Water Pipe Size Calculator Lt pre zariadenia so systémom Android, určený pre stavebných inžinierov, dizajnérov a iných inžinierov zapojených do navrhovania sietí čistej vody. Táto aplikácia ponúka rýchle dimenzovanie potrubia a rýchle výpočty rýchlosti prúdenia a straty hlavy potrubia v dôsledku trenia. Je určená na analýzu jedného potrubia alebo po jednom potrubí pre série potrubí, a preto môže slúžiť ako pomôcka pre posudzovateľov dizajnu pri overovaní rozmerov potrubí v hydraulických modeloch. Algoritmy použité v aplikácii sú založené na princípoch hydrauliky pre tlakové potrubia, vrátane Hazen-Williamsovej rovnice. Špecificky pre polyetylén s vysokou hustotou (HDPE) sú k dispozícii štandardné špecifikácie ako SDR11, PN16, PE100.
Pokyny pre Použitie Kalkulačky (príklad)
Pri používaní takýchto aplikácií sa predpokladá, že návrhový prietok v litroch za sekundu je už vypočítaný a dostupný pre konkrétne potrubie. Prietok je možné zakódovať manuálne do dátového poľa „Prietok Q v litroch/s (lps)“. Následne sa zakódujú ďalšie relevantné údaje pre návrhovú rýchlosť, dĺžku potrubia a Hazen-Williamsov koeficient straty trením C pre požadovaný materiál potrubia. Predvolenú hodnotu koeficientu C je možné prepísať zakódovaním požadovanej hodnoty, avšak nie vyššej ako 150. Hodnota C by sa mala meniť podľa požiadaviek na materiál potrubia alebo veku potrubia. Po zakódovaní každého údaja sa stlačí príslušné tlačidlo a pre nastavenie veľkosti potrubia sa vyberie tlačidlo požadovaného materiálu potrubia (napríklad HDPE). Výsledný výstup sa zobrazí v príslušných dátových poliach.
Hydraulické Skúšky HDPE Potrubí a Ich Význam
Pre zabezpečenie spoľahlivosti a overenie vypočítaných parametrov sú nevyhnutné hydraulické skúšky. Tu sú všeobecné požiadavky a metódy pre hydraulické skúšky HDPE rúr:
Všeobecné Požiadavky na Hydraulické Skúšky HDPE Rúr
- Rúra musí byť naplnená vodou a namočená najmenej 12 hodín pred tlakovou skúškou.
- Hydrostatický tlak skúšky nesmie byť menší ako 1,5-násobok pracovného tlaku potrubia a skúšobný tlak nesmie byť menší ako 0,80 MPa. Pneumatická skúška nesmie nahradiť hydraulickú skúšku.
- Dĺžka hydraulickej skúšky nesmie byť väčšia ako 1000 metrov. Pre segment potrubia s príslušenstvom v strede nesmie byť dĺžka segmentu hydraulickej skúšky väčšia ako 500 metrov.
- Tlaková skúška by sa mala vykonať pre rúry s rôznymi materiálmi v systéme.
- Koncová opora nárazovej časti skúšobnej časti tlaku sa kontroluje z hľadiska pevnosti a spoľahlivosti. Počas tlakovej skúšky sa jej podporné zariadenia nesmú uvoľniť ani sklopiť. Ventil sa nesmie používať ako tesniaca doska.
- Tlak by mal byť meraný mechanickými zariadeniami na meranie. Pri použití pružinového tlakomeru jeho presnosť by nemala byť nižšia ako 1,5 triedy, rozsah by mal byť 1,3 až 1,5 násobok skúšobného tlaku a priemer číselníka by nemal byť menší ako 150 mm.
- Skúšobný úsek tlakovej rúry HDPE nesmie obsahovať eliminátor vodného rázu, vonkajší požiarny hydrant a iné typy ventilov obsiahnuté v systéme príslušenstva na rúry, ktoré musia byť v úplne otvorenom stave.
Metóda Hydraulickej Skúšky
Metóda hydraulickej skúšky je rozdelená na fázu pred skúškou a hlavnú fázu skúšky.
Fáza pred skúškou
Počas tejto fázy sa musia dodržať tieto kroky:
- Zabezpečiť, aby sa vzduch nedostal do potrubia.
- Pomaly zvyšovať tlak potrubia na skúšobný tlak a stabilizovať tlak počas 30 minút. Počas tejto doby, ak tlak klesne, tlak môže byť doplnený vstrekovaním vody, ale nie vyšším ako je skúšobný tlak. Skontrolujte, či nedochádza k netesnosti na rozhraní potrubia, armatúrach atď. Pri netesnosti by sa mala zastaviť tlaková skúška a zistiť príčina a vykonať príslušné opatrenia pred tlakovou skúškou.
- Zastaviť plniaci tlak vstrekovaním vody a stabilizovať 60 minút. Ak tlak klesne na viac ako 70% skúšobného tlaku po 60 minútach, skončí sa fáza predbežnej skúšky. Ak tlak klesne pod 70% skúšobného tlaku po 60 minútach, tlaková skúška sa zastaví a zistí sa príčina a prijmú sa príslušné opatrenia pred organizáciou tlakovej skúšky.
Hlavná fáza skúšky
V hlavnom štádiu skúšky by sa mali dodržiavať nasledujúce kroky:
- Počas obdobia presne vypočítať množstvo vody vypustenej odtlakovaním a nastaviť ju ako V (L). Maximálne povolené množstvo Vmax (L) sa vypočíta podľa vzorca:
Vmax = 1,2VP {1 / Ew + di / (en · Ep)}
Kde:- V - celkový objem tlakovej testovacej rúrky (L)
- P - znížený tlak (MPa)
- Ew - objemový modul vody (MPa)
- Ep - modul pružnosti (MPa) potrubia
- di - vnútorný priemer potrubia (m)
- en - menovitá hrúbka steny rúrok (m)
| Teplota vody (°C) | Ew (MPa) | Čas skúšky (hodiny) | Ep (MPa) (pre HDPE) |
|---|---|---|---|
| 5 | 2070 | 0 - 1 | 2000 - 3000 (príklad) |
| 10 | 2110 | 1 - 10 | 1500 - 2500 (príklad) |
| 20 | 2200 | >10 | 1000 - 2000 (príklad) |
Zastavte tlakovú skúšku, ak je hodnota V väčšia ako Vmax. Po uvoľnení tlaku sa prebytočný vzduch v potrubí odstráni a potom sa skúška začne od kroku (2) v etape pred skúškou.
- Zvyškový tlak rúry by sa mal zaznamenávať každé 3 minúty po dobu 30 minút. Ak má zvyškový tlak v potrubí do 30 minút vzostupný trend, výsledok hydraulickej skúšky je kvalifikovaný.
- Ak do 30 minút nevznikne zvyšný tlak vody v tlakovej skúšobnej rúre, musí sa nepretržite pozorovať ďalších 60 minút. Ak pokles tlaku neprekročí 0,02 MPa v celých 90 minútach, výsledky hydrostatických skúšok sú kvalifikované.
- Ak vyššie uvedené dve podmienky nie je možné splniť v hlavnom štádiu skúšky, výsledky hydrostatickej skúšky sú bez výhrad. Dôvod by sa mal zistiť a príslušné opatrenia by sa mali prijať pred organizáciou tlakovej skúšky.
