Všetko, čo potrebujete vedieť o podlahovom vykurovaní

Podlahové vykurovanie je jednou z najkomfortnejších foriem vykurovania budov, pričom jeho popularita neustále rastie, najmä v rodinných a bytových domoch. Jeho princíp spočíva v rovnomernom rozložení tepla prostredníctvom vykurovacích rúr uložených priamo v podlahe. Tento systém ponúka nielen dokonalý komfort a jednoduchú obsluhu, ale aj ekonomickú prevádzku a efektívnu distribúciu tepla v obytných priestoroch.

V súčasnosti si možno vďaka širokej materiálnej báze, progresívnym technickým riešeniam a novým inštalačným technológiám zvoliť a navrhnúť vykurovací systém „priamo na mieru“. Podlahové vykurovanie je systém, ktorý si vyžaduje presný návrh aj kvalitnú montáž, aby ponúkalo vysoký komfort a energetickú efektívnosť.

Typy podlahového vykurovania

Existuje niekoľko základných typov podlahového vykurovania, ktoré sa líšia zdrojom tepla a spôsobom inštalácie:

• Elektrické podlahové vykurovanie: Často používané pri modernizáciách, nezávislé od centrálneho zdroja tepla. Problémom môže byť nerovnomerné prehrievanie lamiel, ak nie je systém zaliaty betónom.
• Teplovodné podlahové vykurovanie: Najčastejší variant, napojený na centrálny zdroj tepla. Využíva cirkulujúcu teplú vodu v rúrkach.
• Infračervené podlahové vykurovanie: Využíva infračervené žiarenie pre ohrev.
• Teplovzdušné podlahové vykurovanie: Menej časté, využíva prúdenie teplého vzduchu.

Základná funkcia je pri všetkých typoch rovnaká: ako plošný vykurovací systém odovzdáva podlahové vykurovanie teplo do miestností po celej ploche podlahy.

Princípy a výhody teplovodného podlahového vykurovania

Teplovodné podlahové vykurovanie funguje na princípe sálania, ktoré prináša príjemný pocit tepla podobný hrejivým slnečným lúčom. Vykurovacia voda odovzdáva teplo betónovému poteru, z ktorého sa teplo sála smerom nahor do miestnosti.

Medzi kľúčové výhody tohto systému patria:

• Energetická efektívnosť a úspora: Vďaka veľkým vykurovacím plochám môže podlahové vykurovanie pracovať s nižšou teplotou vykurovacej vody v porovnaní s radiátormi, čo vedie k nižším prevádzkovým nákladom (úspora energií okolo 10-15 %) a zníženiu tepelných strát. Nízkoteplotné vykurovanie v spojitosti s obnoviteľnými zdrojmi energie (ako sú tepelné čerpadlá alebo kondenzačné kotly) minimalizuje tepelné straty pri výrobe tepla.
• Vysoký komfort: Podlahové vykurovanie vytvára v interiéri homogénny tepelný stav, pričom nevznikajú nežiaduce vertikálne a horizontálne teplotné rozdiely, sálavá teplotná asymetria a nadmerné prúdenie vzduchu. Pocitové teplo sálajúce od nôh ocenia predovšetkým milovníci chôdze naboso a rodičia malých detí. Využitím procesu sálania je možné udržiavať teplotu vo vykurovanom priestore o 2-3 °C nižšiu oproti rovnakým miestnostiam vykurovaným klasickým radiátorovým systémom, pri zachovaní rovnakého pocitu tepelnej pohody.
• Estetika a voľný priestor: Jednou z viditeľných výhod je voľný priestor - rozmiestnenie nábytku neobmedzujú vykurovacie telesá ani radiátory.
• Hygiena: Systém prináša aj hygienickú výhodu v podobe významne zníženej prašnosti vo vykurovanom priestore.
• Nízka údržba: Teplovodné vykurovanie stačí prečistiť raz za 3 až 5 rokov a skontrolovať rozdeľovače. Nie je nutné pravidelné čistenie radiátorov od nánosov znižujúcich efektivitu kúrenia ani ich odvzdušňovanie pred každou vykurovacou sezónou.

Podlahové vykurovanie v nízkoenergetických domoch

Znižovanie spotreby energie pri prevádzke budov vytvorením komplexného programu energetickej efektívnosti vedie k tvorbe a návrhu nízkoenergetického domu. Nízkoteplotné vykurovanie je ideálne pre takéto objekty, kde tepelná strata vykurovaných objektov musí byť čo najmenšia (15 - 20 W/m²).

Vo veľmi dobre tepelne izolovaných budovách je teplota vykurovacieho média a teplotný spád výrazne nižší ako pri tradičných budovách, kým vnútorné povrchové teploty vonkajších stien sú vyššie. Tepelná zotrvačnosť nízkoenergetického domu je vyššia ako pri štandardnej budove. Pre nízkoteplotné vykurovacie systémy je významný samoregulačný efekt, zapríčinený malým teplotným rozdielom medzi teplotou interiéru a vykurovacou plochou.

Návrh a plánovanie podlahového vykurovania

Pre optimálnu funkčnosť systému je nevyhnutné dodržiavať špecifické technické pravidlá počas jeho návrhu aj samotnej realizácie. Návrh podlahového vykurovania by sa mal začať vypracovaním projektu. Na tento účel je vhodný šachovnicový hárok, kde sa s čo najväčšou presnosťou zaznamená pôdorys miestnosti, označia sa dvere, okná, vonkajšie steny a prípadné dilatačné škáry. Na pláne by mali byť tiež označené miesta inštalácie stacionárneho nábytku, kde nie je potrebné umiestňovať vykurovací okruh.

Výpočet počtu potrubí a návrh systému je možné zveriť profesionálnemu technikovi alebo využiť špecializované programy či online kalkulačky. Tieto nástroje zohľadňujú priemery a materiály rúr, krok ich inštalácie, vlastnosti podlahy a poteru.

Kľúčové faktory pri návrhu

• Maximálna dĺžka vykurovacieho okruhu: Odporúčaná maximálna dĺžka jedného vykurovacieho okruhu by nemala presiahnuť 100 metrov, v niektorých prípadoch je možné uvažovať až o 120 metroch, no ide skôr o výnimku. Dlhé okruhy môžu spôsobiť problémy s rovnomerným rozložením teplôt a zvýšenými tlakovými stratami, čo vedie k neefektívnemu vykurovaniu.
• Jednotná stredná teplota vykurovacej vody: Pre zjednodušenie regulácie a zabezpečenie rovnakých prevádzkových podmienok pre všetky okruhy je dôležité vychádzať z rovnakej strednej teploty vykurovacej vody pre všetky miestnosti. Rozdielne teplotné požiadavky by komplikovali nastavenie systému. Pri plánovaní podlahového vykurovania sa uvažuje o rozdelení okruhov podľa toho, na akú teplotu budú vykurované jednotlivé časti objektu. Napríklad, ak sa má spálňa vykurovať na 19 ℃ a obývačka na 22 ℃, nesmie byť položená súvislá podlaha bez prerušenia. Rozdelenie podlahy medzi miestnosťami s rozdielnou teplotou zaručuje dlhšiu životnosť podlahy.
• Samostatné vykurovacie okruhy: Pre optimálnu reguláciu teploty a dosiahnutie rovnomernejšieho rozloženia tepla sa odporúča navrhnúť samostatný vykurovací okruh pre väčšie miestnosti.
• Rozostupy medzi vykurovacími rúrkami: Rozostupy medzi jednotlivými rúrkami sa zvyčajne pohybujú od 100 do 300 milimetrov. Čím sú rúrky bližšie pri sebe, tým vyššia je povrchová teplota podlahy. Pri obvodových stenách s vyššími tepelnými stratami sa odporúča rozostup zmenšiť, čím sa vytvorí tzv. okrajová zóna eliminujúca studené sálanie od stien a zvyšujúca komfort.
• Dilatačné škáry: Pri väčších plochách je nevyhnutné počítať s dilatačnými škárami. Maximálna plocha jedného okruhu by nemala presiahnuť 25 m², pričom žiadny rozmer nesmie byť väčší ako šesť metrov. Dilatačná škára rozdeľuje väčšie plochy, aby sa predišlo poškodeniu podlahy v dôsledku tepelných pohybov.
• Tepelno-izolačná vrstva: Hrúbka a kvalita tepelnoizolačnej vrstvy pod vykurovacou plochou majú zásadný vplyv na efektivitu systému. Čím lepšia izolácia, tým menšie tepelné straty smerom nadol. Ak sa pod vykurovanou miestnosťou nachádza nevykurovaný priestor, strata tepla by nemala prekročiť desať percent celkového výkonu.
• Umiestnenie rozdeľovača: Rozdeľovač je centrálnym bodom systému podlahového vykurovania. Mal by byť umiestnený tak, aby vzdialenosti ku všetkým napojeným okruhom boli približne rovnaké, čím sa zabezpečí vyrovnaný hydraulický odpor a stabilná prevádzka.

Spôsoby ukladania vykurovacích rúr

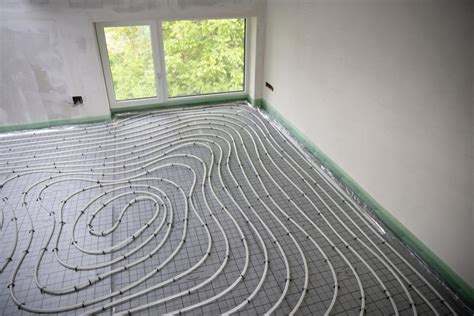

Existujú dva základné spôsoby ukladania vykurovacích rúr: meandrové (had) a špirálové (slimák). Každý z nich má svoje špecifické výhody a je vhodnejší pre rôzne typy miestností.

• Meandrové ukladanie (Had): Je najjednoduchším spôsobom montáže. Rúrky sa ukladajú paralelne vedľa seba a následne sa otáčajú pod uhlom 180°. Tento spôsob je výhodný najmä pri miestnostiach s nepravidelným alebo asymetrickým pôdorysom, kde je potrebné prispôsobiť trasu rozvodu rôznym prekážkam a tvarom stien. Nevýhodou meandra je postupné klesanie teploty vody od vonkajšej steny smerom dovnútra miestnosti. Schéma „had“ je vhodnejšia pre menšie plochy.

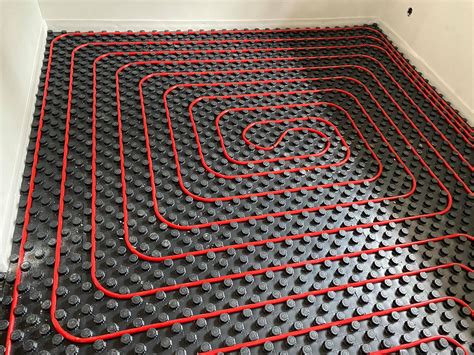

• Špirálové ukladanie (Slimák): Je zložitejšie, avšak prináša rovnomernejšiu povrchovú teplotu podlahy. V tomto prípade sa rúrky ukladajú tak, že prívod aj spätné vedenie prechádzajú popri sebe. Tým sa eliminuje výrazný pokles teploty a zabezpečuje sa stabilnejšie rozloženie tepla po celej ploche. Špirálový systém je vhodný najmä do väčších miestností s pravidelným pôdorysom. Výhodou je aj možnosť použiť väčšie priemery rúr, keďže oblúky sa vytvárajú pod uhlom 90° a ohýbanie rúr je menej náročné.

Materiály a komponenty

Pre realizáciu moderného systému teplovodného podlahového vykurovania sú kľúčové kvalitné komponenty.

• Systémové izolačné dosky: Napríklad IVAR.TH a IVAR.COMBITOP, sú základnými prvkami pre kvalitu, funkčnosť a životnosť systému. Voľba nekvalitných izolačných dosiek alebo nedostatočná izolačná vrstva môže viesť k nestabilite podkladu, poklesu betónovej dosky a v extrémnych prípadoch aj k jej deštrukcii.
• Kvalitné potrubie: Je druhým základným prvkom. Na trhu sa vyskytuje veľa potrubí s ťažko dohľadateľným pôvodom. Podozrivo nízke ceny alebo neštandardne dlhá záruka môžu byť varovným signálom. Rúrky podlahového vykurovania sú zvyčajne plastové, zosieťovaného polyetylénu alebo plastovo-hliníkové.
• Rozdeľovacie a zmiešavacie zostavy: Sú nevyhnutné pre správnu funkciu systému. Najčastejším pochybením je nesprávna voľba zmiešavacej zostavy vzhľadom k typu zdroja tepla. V prípade nízkoteplotných zdrojov vykurovania (tepelné čerpadlá, kondenzačné kotly) je často jediným možným riešením zmiešavacia zostava IVAR.UNIMIX.

Postup inštalácie teplovodného podlahového vykurovania

Profesionálna realizácia podlahového vykurovania je základným predpokladom pre bezproblémovú a efektívnu prevádzku systému.

Typy poteru

Vykurovacie trubky teplovodného podlahového vykurovania môžu byť zaliate anhydritovým alebo cementovým poterom:

• Anhydritový poter: Je drahší, ale investícia do neho sa časom vráti, pretože vlastnosti anhydritu umožňujú kratšiu odozvu a lepšiu tepelnú vodivosť. V anhydritovom potere je minimum bubliniek - vzduchových medzier, ktoré pôsobia ako tepelný izolant. Anhydrit po zaliatí vykurovacích trubiek priľnie dokonalejšie než cementový poter.
• Cementový poter: Sa postupne od trubiek oddeľuje, čím sa vytvárajú vzduchové medzery a tepelné straty. Cement má vyššiu tepelnú rozťažnosť, čo má za následok postupný nárast nákladov na vykurovanie. Od zohriatia podlahy po zohriatie vzduchu v miestnosti to v tomto prípade môže trvať až 2-3 hodiny.

Nábeh podlahového vykurovania a vlhkosť poteru

Pred položením akejkoľvek podlahy musí byť podklad úplne suchý. Vlhkosť poteru sa overuje profesionálnym prístrojovým meraním alebo rozborom v rámci sondy. Odporúčame uchovať si doklad o vykonanom meraní vlhkosti od odborníka, od profesionálnej firmy.

• Maximálna povolená vlhkosť cementového poteru pred kladením plávajúcej podlahy pri podlahovom vykurovaní je 1,8 % (bez podlahového vykurovania 2%).
• Maximálna povolená vlhkosť anhydritového poteru pred kladením plávajúcej podlahy pri podlahovom vykurovaní je 0,3 % (bez podlahového vykurovania 0,5%).

Pri nábehu podlahového vykurovania je dôležité vetranie v každej miestnosti, aby mala kam unikať uvoľnená vlhkosť z poteru. Ideálny nábeh podlahového vykurovania trvá približne 51 dní a zahŕňa postupné zvyšovanie a znižovanie teploty vody vo vykurovacom systéme.

Pred montážou podlahových lamiel, je potrebné požiadať kúrenára o protokol o nábehu podlahového vykurovania. Protokol bude vyžadovaný pri uplatnení reklamácie. Slúži ako dôkaz stability poteru. Stabilný poter je správne aplikovaný, správne zhutnený a správne tepelne zaťažený. Odporúča sa, aby minimálna hrúbka poteru bola 3 cm nad vedením systému.

Výber finálnej podlahovej krytiny

Pri výbere podlahovej krytiny pre podlahové vykurovanie je dôležité zohľadniť jej tepelnú vodivosť. Každý výrobca podláh ručí len za svoj výrobok, preto sa netreba spoľahnúť na tvrdenie, že je na dané kúrenie vhodná akákoľvek laminátová podlaha. Dokonca aj každá značka a každá kolekcia podláh má vlastné certifikované hodnoty a pravidlá, podľa ktorých zaručuje výrobca podlahy životnosť. Je rozdiel použiť kompozitnú, laminátovú, alebo drevenú podlahu, ale aj v rámci týchto troch skupín majú podlahy odlišné vlastnosti, odlišný tepelný odpor, odlišnú odolnosť.

Kľúčové parametre podlahových krytín

• Tepelný odpor alebo tepelná vodivosť: Jedna z vlastností, ktorá sa pri podlahách uvádza je tepelný odpor. Čím je táto hodnota nižšia, tým lepší výkon podlahového vykurovania sa dosiahne. Pri výbere podlahy treba počítať s tým, že určitý tepelný odpor má aj podložka (ak sa kladie plávajúca podlaha) a lepidlo (ak sa lamely celoplošne lepia o podklad). Pri podlahovom vykurovaní by sa nemal presiahnuť celkový tepelný odpor podložky a podlahy alebo lepidla a podlahy 0,15 m²K/W.
• Maximálna povrchová teplota lamiel: Je hodnota, pri ktorej výrobca garantuje záruku. Ak sa lamela zohreje na vyššiu teplotu, ako je uvedené v technickom liste produktu, môže dôjsť k poškodeniu a deformovaniu. Pri laminátových a kompozitných podlahách to býva 27- 29 °C (závisí od výrobcu) a pri drevených podlahách 25 °C. Existuje možnosť nechať si nainštalovať pod podlahu tzv. teplotnú plombu, ktorá dokáže odhaliť, či maximálna povolená teplota podlahy nebola prekročená.

Typy podlahových krytín a ich špecifiká

• Dlaždice a prírodný kameň: Sú najvhodnejšie, pretože majú dobrú tepelnú vodivosť.
• Laminátové alebo drevené parkety: Kladú teplu vyšší odpor a môžu mať vyššiu tepelnú rozťažnosť. Pri kladení drevených parkiet na podlahové vykurovanie je potrebné počítať so zmenou rozmerov, pretože drevo prirodzene napúča a zosychá vplyvom vlhkosti a teploty. Preto je výrobcami drevených podláh odporúčané parkety celoplošne lepiť o podklad, zaistí to lepšiu rozmerovú stabilitu i zníženie tepelného odporu.
• Plávajúca podlaha: Pod plávajúcu podlahu sa vždy dáva podložka, ktorá chráni lamely a tlmí kročajový hluk. Aj v prípade podlahového kúrenia musí byť položená najskôr podložka a na ňu následne plávajúca podlaha, no podložka musí byť špeciálne určená pre podlahové vykurovanie. Podstatné je, aby podložka dokázala zabezpečiť rovnomerné rozloženie a prechod tepla do podlahy. Rozhodne odporúčame vyvarovať sa náhradám podložky ako sú napr. kartón, textilné materiály alebo iné necertifikované výrobky.
• Koberce: Sú skôr tepelným izolantom a prenosu tepla bránia. Ak má byť podlahové vykurovanie efektívne, treba sa vzdať kobercov. Pri prikrytí plávajúcej podlahy kobercom dôjde k zvýšeniu tepelného odporu a vznikne akási tepelná zápcha.

Pri kompozitných podlahách ARBITON Woodric je tepelný odpor 0,012 m²K/W a maximálna teplota 27 ℃. Pre AMARON je tepelný odpor 0,014 m²K/W a maximálna teplota 27 ℃. Pred kladením kompozitných podláh je potrebná aklimatizácia pri vypnutom podlahovom vykurovaní 24 hodín (48 hodín, ak je vonkajšia teplota nižšia ako 5 ℃) pri teplote v miestnosti 18 - 30 ℃ a vlhkosti vzduchu 40 - 65%.

Pre akúkoľvek plávajúcu podlahu platí zásada aklimatizácie: balíky s lamelami uskladnite vodorovne v miestnosti, kde sa budú klásť, 48 hodín pred pokládkou. Lamely musia ležať vodorovne, dekorom smerom nahor a nesmie byť na sebe nastohovaných veľa balíkov (max. 2-3 balíky na sebe). Teplota v miestnosti by nemala klesnúť pod 15 °C, inak hrozí poškodenie spojov a zámkov plávajúcej podlahy.

Regulácia podlahového vykurovania

Optimálne nastavenie systému podlahového vykurovania je nevyhnutné. Základom je preto regulačná technika. Zmeny teploty vonkajšieho vzduchu možno kontrolovať použitím ekvitermickej regulácie s charakteristickou vykurovacou krivkou. Veľký vplyv slnečného žiarenia cez okná na výslednú teplotu interiéru vyžaduje ďalšie prevádzkové funkcie vykurovacieho systému, umožňujúce meniť tepelný výkon.

Všetky regulačné komponenty, napríklad Viessmann Vitoset, spĺňajú požiadavky platného zákona o energii v budovách (GEG) a sú optimálne prispôsobené systému podlahového vykurovania. Použitie jednotlivých izbových regulátorov teploty umožňuje orientáciu na dopyt a efektívne využívanie energie. Regulačná technika bola špeciálne navrhnutá pre kombináciu tepelného čerpadla a podlahového vykurovania.

Podlahové chladenie: Komfort aj v lete

Podlahové vykurovanie s nainštalovaným tepelným čerpadlom dokáže poskytnúť dokonalý komfort nielen počas zimy, ale aj v lete. Je ideálnou odpoveďou, ako sa dá v rodinnom dome dosiahnuť príjemný tepelný komfort bez žiadnych dodatočných investícií, pretože v dome vybavenom podlahovým kúrením a tepelným čerpadlom schopným reverzného chodu prebieha proces chladenia interiéru v rovnakých rúrkach, ako v zime proces vykurovania.

Princípy chladenia podlahou

Chladenie podlahovým kúrením je založené na sálaní chladu do priestoru. Tepelné čerpadlo na tieto účely vháňa do vykurovacieho systému vodu s teplotou pohybujúcou sa v rozmedzí 17-18 stupňov, ktorá následne ochladí podlahu približne na 21-22 °C. Chladenie v žiadnom prípade nemôže spôsobiť neželanú kondenzáciu vody na uložených rúrkach, pretože by došlo k navlhnutiu a poškodeniu podlahy. Tepelné čerpadlo preto musí optimalizovať teplotu vody a vždy ju udržiavať nad rosným bodom. Už aj spomínaná 17 či 18 stupňová teplota vody v konečnom dôsledku dokáže znížiť teplotu interiéru na príjemné hodnoty aj pri vonkajších teplotách atakujúcich alebo presahujúcich 30 °C.

Efektivita a podmienky chladenia

Základnou podmienkou plnohodnotného chladenia je rozmerovo dostatočná plocha, ktorá môže chlad ďalej odovzdávať. Výkon podlahového chladenia úzko súvisí tiež s použitou podlahovou krytinou a prevádzkovými faktormi v podobe teploty rosného bodu, teploty vody a teploty okolia. Pri zefektívňovaní výkonu podlahového chladenia sa počíta tiež s eliminovaním tepelných ziskov cez múry a presklené plochy. Pre podlahové chladenie je ideálne, keď je rodinný dom tepelne zaizolovaný a vybavený vhodnou tieniacou technikou.

Porovnanie s inými systémami chladenia

Precízne navrhnuté podlahové chladenie v porovnaní s klimatizačnými jednotkami ponúka kontinuálne chladenie s porovnateľnou, ak nie dokonca lepšou efektivitou. A to bez hluku, vírenia prachu, prievanu a zdravotných rizík v podobe angíny, škriabania v krku, seknutých krížov, boľavých kĺbov atď. Čo sa týka stropného chladenia, ide síce o prirodzený a veľmi ohľaduplný princíp ochladzovania interiéru, no pri pohľade na vysoké investičné náklady je jasné, že stropné chladenie v tomto prípade ťahá za kratší koniec povrazu.

Systémy podlahového vykurovania Viessmann

Viessmann má vo svojom portfóliu nielen rôzne zdroje tepla, ale aj príslušné príslušenstvo pre vykurovacie centrály, čo znamená, že získate systém z jedného zdroja so všetkými navzájom optimálne zladenými komponentmi priamo z výroby. Tento sortiment Vitoset zahŕňa rôzne typy podlahového vykurovania, ktoré sa v posledných rokoch čoraz častejšie stáva štandardom v novostavbách, ale aj modernizuje v existujúcich budovách.

Mokré a suché systémy

Podlahové vykurovanie sa inštaluje buď v mokrom, alebo v suchom systéme.

• Mokrý systém: Pri mokrom systéme podlahového vykurovania sú vykurovacie rúrky položené priamo vo vyhrievanom potere, a teda sú ním priamo obklopené. Tento spôsob je vhodný najmä pri novostavbách, keďže sa pri ňom podlaha kladie prvýkrát. Teplo sa tu rozvádza cez vyhrievaný poter. Viessmann ponúka systém s klincami a tackerom, kde sa rúrky kladú na potiahnuté izolačné dosky a upevňujú sa špeciálnymi sponami alebo medzi klince.
• Suchý systém: Systém suchého podlahového vykurovania Viessmann je uložený v izolačnej vrstve. Tu ležia vykurovacie rúrky priamo pod podlahovou krytinou v paneloch suchého poteru. Verzia s podlahovým vykurovaním v suchom systéme sa preto volí skôr pri modernizačných projektoch, t. j. systém možno inštalovať na existujúci poter. Modernizačný systém podlahového vykurovania Viessmann je vhodný aj pre iné druhy plošného vykurovania, ako je stenové alebo stropné vykurovanie.

Okrem systémových dosiek sa systém skladá z príslušných systémových rúrok. Na vytvorenie optimálneho spojenia s podkladom sa používa rýchlo tuhnúca a vysokoúčinná výplňová a škárovacia hmota. Vhodný je okrem iného betón, cementový poter, poter viazaný síranom vápenatým alebo keramická krytina.
