Akumulačné nádrže: Kľúč k efektívnemu vykurovaniu, ohrevu TÚV a úspore energií

Ste pri hľadaní spôsobu, ako urobiť svoje vykurovanie efektívnejším a ekonomickejším? Akumulačná nádrž môže byť práve to, čo potrebujete. Akumulačné nádrže sú špeciálne navrhnuté nádoby určené na uchovanie prebytočnej tepelnej energie, ktorá je následne pripravená na ďalšie využitie. Ich obstaranie ocení každý, kto chce zvýšiť efektivitu svojho vykurovacieho systému, znížiť náklady na palivo a zároveň prispieť k redukcii emisií.

Vďaka tomu, že je teplo akumulované v nádrži, nemusí kotol tak často spínať, čím sa predlžuje jeho životnosť. Voda, ktorá sa ohriala počas prevádzky kotla, pri správne zvolenej veľkosti akumulačnej nádrže a dostatočnej izolácii zostáva teplá po mnoho hodín. To umožňuje jej využitie na prikurovanie aj v čase, keď kotol práve nepracuje, a ponúka aj oveľa širšie možnosti využitia.

Typy akumulačných nádrží a ich využitie

Poďme si priblížiť rôzne typy akumulačných nádrží, ktoré sú dostupné na trhu. Tieto nádrže sa líšia podľa svojho dizajnu, účelu použitia a materiálu, z ktorého sú vyrobené. Akumulačné zásobníky môžu slúžiť na ohrev TÚV alebo ako záloha ústredného vykurovania. Z hygienických dôvodov musia byť tieto dva typy zásobníkov oddelené, pretože TÚV by mala mať kvalitu pitnej vody.

Klasické akumulačné nádrže

Klasické akumulačné nádrže sú najčastejšie používaným typom nádrží v domácnostiach. Ich úlohou je uchovávať prebytočné teplo vyrobené vykurovacím systémom, ako sú kotly na tuhé palivo, a potom ho postupne uvoľňovať do vykurovacieho systému. Tieto nádrže môžu byť vyrobené z ocele alebo zo špeciálneho koróziovzdorného materiálu, čo zabezpečuje ich dlhú životnosť a odolnosť voči vysokým teplotám. Majú rôzne kapacity - od niekoľko sto litrov až po tisíce litrov, čím sa hodia pre rôzne veľkosti domov a potrieb. Nádrže bez výmenníka a bez izolácie slúžia na uchovanie tepla z jedného zdroja a zaisťujú stabilné vykurovanie.

Termálne akumulačné nádrže

Termálna akumulačná nádrž je mierne sofistikovanejší typ nádrže, ktorý je určený najmä na vykurovanie použitím solárnej energie alebo iných obnoviteľných zdrojov. Tieto nádrže sú navrhnuté tak, aby maximalizovali udržanie tepla získaného zo solárnych kolektorov či tepelných čerpadiel. Termálne nádrže majú často integrované izolačné vrstvy, ktoré pomáhajú minimalizovať tepelné straty a udržať teplú vodu dlhšie teplú. Veľkosť týchto nádrží je variabilná a dá sa prispôsobiť podľa potrieb konkrétnych projektov a efektívnosti zdroja energie.

Akumulačné nádrže pre ohrev teplej úžitkovej vody (TÚV)

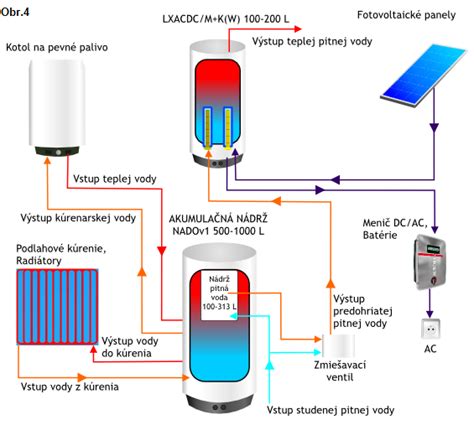

Akumulačná nádoba môže byť tiež vynikajúcim pomocníkom pri ohrievaní teplej úžitkovej vody (TÚV) pre domácnosť. Ak si zaobstaráte akumulačnú nádobu s integrovaným výmenníkom, môžete súčasne ohrievať vodu pre radiátory aj na ďalšie použitie, ako je umývanie rúk alebo sprchovanie, čo opäť prináša dodatočné úspory. Nádrže s výmenníkom rozširujú možnosti využitia tepelnej energie pripojením ďalšieho zdroja tepla. Spolu s vykurovaním domu tak môžete ohrievať aj úžitkovú vodu, kedy je možné na výmenník využiť na napojenie ohrevu úžitkovej vody cez prídavnú nádrž alebo bojler, ktoré sú potom ohrievané výmenníkom.

Pretože sa voda vo vykurovacom systéme zvyčajne ohrieva na vyššiu teplotu, nie je pre ohrev TÚV potrebná taká veľká nádrž. Nádoby s tepelným výmenníkom, ktorý umožňuje pripojenie sekundárneho zdroja ohrevu TÚV, túto funkciu efektívne zvládajú.

Dve hlavné prevedenia akumulačných zásobníkov pre TÚV:

• Akumulačný zásobník s modulom čerstvej vody: V tomto systéme preteká uskladnená vykurovacia voda cez tzv. modul čerstvej vody, ktorý obsahuje pitnú vodu. Tepelná energia sa do nej prenáša prostredníctvom výmenníka tepla. Modul čerstvej vody môže byť integrovaný do vyrovnávacieho zásobníka alebo môže byť zriadený samostatne.
• Akumulačný zásobník ako kombinovaný kotol: V tomto prevedení je akumulačný zásobník vybavený dvoma oddelenými zásobníkmi pre vykurovaciu vodu a pitnú vodu v rovnakom telese.

Špecifické modely akumulačných nádrží

Spoločnosť ATTACK, s.r.o. je najväčší výrobca akumulačných nádrží v SR a ponúka ich v najširšom sortimente. Medzi jej produkty patria:

• Typ ZG: Od 850L do 3000L, je to len obyčajná nádoba na kúrenársku vodu.
• ATTACK AK, AS: Vyrobené z kvalitnej ocele pre akumuláciu a následnú distribúciu tepelnej energie z kotla na biomasu (napr. Automatic Plus, WOOD & PELLET).
• ATTACK HR, HRS: Vyrobené z kvalitnej ocele a slúžia nielen na akumuláciu vody pre vykurovanie, ale i na výrobu TÚV s vnútorným smaltovaným zásobníkom. Model ATTACK HRS je navyše osadený jedným výmenníkom na pripojenie do solárneho systému. Tieto typy nádrží majú zabudovanú horčíkovú anódu v zásobníku TÚV pre zvýšenie odolnosti voči korózii.
• ATTACK S: Vychádza z typu ATTACK AK. Vo vnútri zásobníka je inštalovaný disk a stratifikačná rúra, ktoré umožňujú vrstvenie vody podľa teploty.
• ATTACK SS: Vychádza z typu ATTACK AS a ATTACK S.
• ATTACK TUV, TUVS: Navrhnuté pre prípravu TÚV a akumuláciu vody na vykurovanie. V týchto verziách nádrží je použitá antikorová špirála, ktorá zabezpečí rýchly ohrev TÚV. Objem v nádržiach ATTACK TUV a TUVS sa pohybuje od 474 do 1960 litrov aj s možnosťou inštalácie elektrického ohrevného telesa. Akumulačná nádrž je roboticky zváraná, čím sa predlžuje jej životnosť.

Typy LMT sú vhodné pre TUV a môžu byť osadené až 3 výmenníkmi.

Výhody použitia akumulačných nádrží

Akumulačné nádrže prinášajú množstvo výhod, ktoré môžu významne zlepšiť efektivitu a komfort vykurovania domov, ako aj znížiť energetické náklady.

Úspora energií a predĺženie životnosti zariadenia

Jednou z najvýraznejších výhod akumulačných nádrží je úspora energie. Tým, že sa teplo uchováva v nádrži na neskoršie použitie, vykurovacie zariadenia nemusia pracovať tak často, čo znižuje spotrebu paliva a elektrickej energie. Váš kotol alebo tepelné čerpadlo nebude musieť neustále zapínať, čo znamená nižšiu spotrebu a dlhšiu životnosť zariadenia. To je obzvlášť užitočné v prípade, že používate kotol na biomasu alebo iný typ vykurovania, kde je produkcia tepla menej predvídateľná a viac závislá od vonkajších faktorov.

Výhodou v spojení kotla s akumulačnou nádržou je jeho prevádzka pri menovitom výkone, čím sa dosiahne minimálne množstvo dechtu a kyselín pri spaľovaní a následne vysoká životnosť kotla a komína.

Konštantná teplota v miestnosti

Akumulačné nádrže zabezpečujú konštantnejšie a rovnomernejšie rozloženie tepla vo vykurovaných priestoroch. Teplota v miestnostiach zostáva stabilnejšia aj vtedy, keď samotný vykurovací systém práve nepracuje, vďaka čomu cítime viac pohodlia a tepla. Vďaka nim žiadne razantné poklesy teploty v noci alebo pri zmenách počasia, čo je častý problém pri systémoch bez akumulačnej nádrže.

Možnosť využitia obnoviteľných zdrojov energie

Výhody akumulačných nádrží sú ešte zreteľnejšie, keď sa používajú v kombinácii s obnoviteľnými zdrojmi energie, ako sú solárne kolektory alebo tepelné čerpadlá. Uchovávaním tepla produkovaného týmito zdrojmi v čase, keď je dostupnosť energie vyššia (napríklad počas slnečného dňa), môže byť teplo efektívne použité v čase, keď je potrebné (napríklad večer a v noci). Akumulačná nádrž dokáže pracovať podobne ako batérie - uloží prebytočnú energiu a sprístupní ju vo chvíli, keď slnko nesvieti. Toto umožňuje väčšiu nezávislosť od tradičných zdrojov energie a lepšie využitie ekologickejších výberov, čím prispievate nielen k nižším nákladom, ale aj k ochrane životného prostredia.

Ako zvoliť správnu akumulačnú nádrž pre vaše potreby

Pri výbere akumulačnej nádrže je dôležité zvážiť niekoľko kľúčových faktorov, ktoré zabezpečia, že vyberiete najvhodnejšiu nádrž pre vaše konkrétne vykurovacie potreby. Nielenže správny výber zefektívni prevádzku vášho vykurovacieho systému, ale tiež môže výrazne znížiť vaše náklady na energiu.

Veľkosť a kapacita

Veľkosť akumulačnej nádrže by mala zodpovedať výkonu vášho vykurovacieho systému a objemu vody, ktorý potrebujete pre vašu domácnosť. Nádrž príliš veľká nebude efektívna, pretože bude vyžadovať viac energie na zahriatie vody, ktorá sa možno ani nevyužije. Pokiaľ zvolíte príliš malú nádrž, nebude schopná uchovať dostatok tepelnej energie. To potom povedie k častejšiemu zapínaniu zdroja tepla a vyššej spotrebe. Presný objem však závisí aj od prevádzkového režimu vášho vykurovacieho systému, veľkosti vykurovanej plochy a požadovaného komfortu.

Všeobecne sa používa vzorec 50l nádrže na 1 kW kotla. Spoľahlivejšie odporúčania pre určenie správnej veľkosti akumulačnej nádrže sú:

• Pre radiátory: Objem akumulačnej nádrže = výkon zdroja vykurovania (kW) × 55 litrov. Napríklad pre kotol s výkonom 10 kW je potrebná nádrž s objemom 550 litrov.
• Pre podlahové vykurovanie: Objem akumulačnej nádrže = výkon zdroja vykurovania (kW) × (80 - 100) litrov. Napríklad pre kotol s výkonom 10 kW je potrebná nádrž s objemom 800 až 1000 litrov.

Toto pravidlo platí v prípade, že v domácnosti nie je využívané podlahové vykurovanie, ktoré samo o sebe slúži na akumuláciu tepla. Pri veľkých domoch alebo ak sa nádrž využíva aj pre solárne systémy, môže byť objem ešte väčší.

Materiál nádrže

Každý materiál má svoje prednosti a nevýhody. Napríklad oceľové nádrže sú obvykle lacnejšie, ale môžu byť náchylnejšie k korózii. Nerezové nádrže sú odolnejšie voči korózii, ale majú vyššiu obstarávaciu cenu. Plastové nádrže sú ľahké a odolné voči korózii, avšak môžu byť menej odolné voči vysokým teplotám. Pri výbere materiálu zvážte, ako dlhú životnosť od nádrže očakávate a aké máte možnosti na údržbu. Životnosť akumulačnej nádrže závisí aj od údržby; napríklad jeden užívateľ uviedol, že jeho zváraná nádrž z roku 1987 je stále funkčná pri udržiavaní pH vody medzi 7-8.

Anódová tyč životnosť akumulačnej nádrže nezvyšuje, ale modely ATTACK HR, HRS majú zabudovanú horčíkovú anódu v zásobníku TÚV pre zvýšenie odolnosti voči korózii.

Izolácia

Správna izolácia je kľúčová pre udržanie teploty vody v akumulačnej nádrži, čo môže výrazne znížiť straty energie a zvýšiť účinnosť vášho vykurovacieho systému. Pozrite sa na akumulačné nádrže s vysokokvalitnou izoláciou, ktorá znižuje tepelné straty. Dobrá izolácia vám môže pomôcť ušetriť na nákladoch na energiu v dlhodobom horizonte. Ku všetkým akumulačným nádržiam ATTACK sa dodáva mäkká polyuretánová snímateľná izolácia hrúbky 100 mm s koženkovým obalom. Plachtu je možné použiť s minerálnou vlnou alebo inou vhodnou izoláciou používanou napríklad pre potrubie. Dôležité je vziať do úvahy vývody, ktoré majú dĺžku max. 100 mm. Áno, podľa potreby môžeme dodať plachtu pre väčšiu hrúbku izolácie. Izolácia znižuje tepelné straty a uchovanie tepla po dlhšiu dobu.

Umiestnenie a manipulácia

Akumulačná nádrž má byť umiestnená čo najbližšie ku kotlu, aby sa minimalizovali tepelné straty v potrubí. Najčastejšie sa tak inštaluje do technickej miestnosti, pivnice alebo kotolne. Pri zaobstarávaní akumulačnej nádoby počítajte s jej väčším rozmerom - napríklad či prejde dverami, aby nebolo nutné riešiť stavebné úpravy. Akumulačné nádrže sú priskrutkované na palete a manipuluje sa s nimi paletovým vozíkom. Pri ďalšej manipulácii je vhodné vziať do úvahy váhu nádrže a možnosti úchytov. Potreboval by som umiestniť minimálne 1000l nádrž, ale mám iba 80-ky dvere. Všetky 1000l akumulačné nádrže okrem LSX sú dostupné vo verzii 790 mm. Je nutné zaistiť dostatočný priestor nielen pre manipuláciu pri inštalácii, ale aj pre následnú údržbu. Vyhnite sa inštalácii vo vlhkom prostredí, ktoré by mohlo spôsobiť kratšiu životnosť a nezabudnite ani na nosnosť podlahy, pretože plne naplnená nádoba môže vážiť aj niekoľko ton. Akumulačné nádrže sú pripevnené na podstavci.

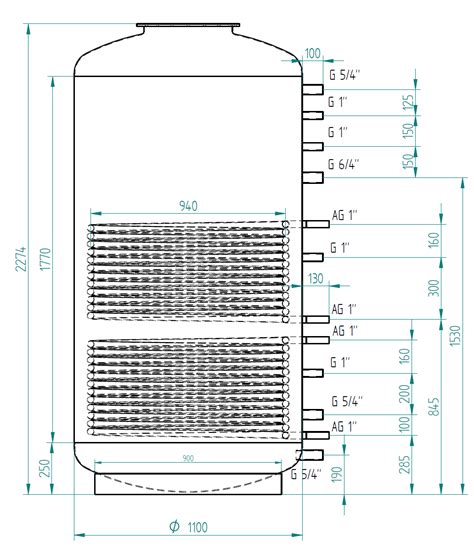

Typy a umiestnenie závitov

Jednotlivé typy nádrží sa líšia rozmermi, počty a umiestnením závitov. LMG má všetky vývody v jednej rade, LVT vo 3 radách. Je možné u LMT použiť prostredný závit 6/4" pre vykurovacie teleso. Je potrebné mať primeranú expanznú nádobu a systém musí byť riadne odvzdušnený.

Akumulačné nádrže a rôzne zdroje vykurovania

Akumulačnú nádrž je možné kombinovať s rôznymi spôsobmi vykurovania, čím sa zvyšuje flexibilita a efektivita celého systému.

Kotly na tuhé palivá a ich synergia s akumulačnými nádržami

Kotly na tuhé palivá, ako sú drevo, uhlie, štiepka alebo pelety, produkujú značné množstvo tepla naraz. Ak by toto teplo nebolo efektívne využité, dochádzalo by k jeho stratám. Akumulačná nádrž zabraňuje týmto stratám tým, že prebytočné teplo pohltí a uchová na neskoršie využitie. Napríklad pri kotloch na drevo tak využijete palivo na 100 % a spotreba bude menšia ako v prípade, že akumulačnú nádrž ku kotlu pripojenú nemáte.

Napriek tomu, že pri kotloch na drevo je možné vďaka akumulačnej nádrži dosiahnuť 100% využitie paliva a menšiu spotrebu v porovnaní s prevádzkou bez nej, nie vždy je akumulačná nádrž nutná. V prípade automatických kotlov na pelety, ktoré dokážu samy regulovať svoj výkon a spaľovanie, nie je po tomto riešení nutné sa obzerať. Avšak, mnoho výrobcov odporúča inštaláciu akumulačnej nádrže aj k automatickým kotlom, a to aj s menším objemom, napríklad 200 až 500 litrov, v závislosti od výkonu kotla. Pri kotloch na biomasu je navyše inštalácia akumulačnej nádrže alebo systému so samočinnou dodávkou tepla často podmienkou pre čerpanie dotácie v rámci programu Nová zelená úsporám.

Splyňovacie kotly ATTACK DPX

Splyňovací kotol ATTACK DPX z rady 6000 je moderný a komfortný zdroj vykurovania, ktorý získal viacero ocenení. Ponúka ekologické spaľovanie s účinnosťou až 91% a vďaka nadštandardne objemnej nakladacej komore umožňuje dlhé horenie paliva (8-12 hodín pri plnom využití).

Kľúčové vlastnosti kotlov ATTACK DPX:

• Vysoká účinnosť: Presne riadená technológia splyňovania dosahuje účinnosť až 91%, čo vedie k nižšej spotrebe paliva.
• Nadštandardná nakladacia komora: Umožňuje jednoduché nakladanie veľkých kusov dreva a predlžuje dobu horenia. Kotly ATTACK DPX 80 a 100 majú komoru s dĺžkou až 1100 mm pre metrové kusy dreva.
• Ekologické spaľovanie: Technológia splyňovania dreva je vysoko ekologická a efektívna, s minimálnym dopadom na životné prostredie a nízkou mierou emisií.
• Kvalitné spracovanie: Použitie špeciálnej kotlovej ocele s hrúbkou 6 mm, pohyblivých turbulátorov a žiarobetónových tvaroviek zaručuje dlhú životnosť a spoľahlivosť kotla.
• Automatická komínová klapka: Uľahčuje rozkurovanie a prikladanie dreva, automaticky sa otvára pri otvorení dvierok a zatvára pri ich zatvorení.

Možnosti regulácie kotlov ATTACK DPX zahŕňajú Štandardnú verziu pre jednoduché systémy a externé zariadenia s akumulačnou nádržou, a verziu PROFI s pokročilejšou reguláciou PID a technológiou Fuzzy Logic pre plynulé riadenie otáčok ventilátora a efektívne spaľovanie.

Tepelné čerpadlá a akumulačné zásobníky

Tepelné čerpadlá sa často kombinujú so systémami sálavého plošného vykurovania, ako je podlahové vykurovanie. Vďaka nižším teplotám prietoku v týchto systémoch (okolo 35 °C až 40 °C) pracujú efektívnejšie, čo znižuje spotrebu elektriny a energie. V prípade budovy s podlahovým vykurovaním môže jej veľká plocha a tepelná zotrvačnosť fungovať ako akumulačný zásobník. Betónová alebo anhydritová liata vrstva podlahy účinne absorbuje teplo, čím sa podlahové vykurovanie stáva akýmsi malým zásobníkom energie.

Preto nie je použitie tepelného čerpadla s akumulačným zásobníkom vždy nevyhnutné. Avšak, nie všetky akumulačné zásobníky sú vhodné na kombináciu s tepelným čerpadlom. Ak medzizásobník nie je navrhnutý tak, aby zvládol vyšší prietok vykurovacej vody tepelným čerpadlom, dochádza k turbulenciám a teplotným stratám. Ideálne je, ak akumulačné zásobníky vykazujú teplotnú stratifikáciu, kde je najvyššia teplota v hornej časti.

Tepelné čerpadlá s akumulačným zásobníkom pre hybridné systémy

Niektorí majitelia domov využívajú tzv. hybridné systémy vykurovania, najmä pri modernizácii tepelných čerpadiel v existujúcich budovách. V takomto systéme tepelné čerpadlo podporuje existujúci vykurovací systém, napríklad plynový kondenzačný kotol. Hybridné vykurovacie systémy majú zmysel len v určitých situáciách, pretože tepelné čerpadlá zvyčajne samy o sebe zabezpečujú spoľahlivé vykurovanie po celý rok.

Použitie tepelného čerpadla s akumulačným zásobníkom môže ovplyvniť účet za elektrinu. Mnoho dodávateľov elektriny ponúka takzvané tarify pre tepelné čerpadlá. Obvykle sa jedná o nočné tarify, ktoré dodávatelia poskytujú kvôli nižšiemu dopytu v noci, aby zvýšili stabilitu siete. Pretože sa v noci dom vykuruje menej, treba teplo vyrobené tepelným čerpadlom dočasne skladovať. Tepelné čerpadlo s akumulačným zásobníkom môže tieto tarify elektriny cielenejšie využívať tým, že lacnú energiu v noci ukladá a využíva ju cez deň.

Kondenzačné kotly s integrovaným zásobníkom

Plynové kondenzačné kotly so vstavaným (integrovaným) zásobníkom na ohrev vody poskytujú stály a komfortný prísun teplej úžitkovej vody. Ich výhodou je predovšetkým kompaktný rozmer. Ak sa voda v nádrži minie, kotol automaticky prechádza na prietokový ohrev.

Kondenzačné kotly dosahujú účinnosť o 10-40 % vyššiu ako tradičné nekondenzačné kotly. Pri spaľovaní plynu vzniká vodná para, ktorá obsahuje tzv. latentné - kondenzačné teplo. Kým klasické kotly toto teplo nevyužívajú a odvádzajú ho do komína ako súčasť spalín (pri účinnosti max. 92%), kondenzačné kotly ho dokážu využiť.

Využitie kondenzačného tepla

Kondenzačné kotly majú jeden alebo dva výmenníky veľkej plochy. Po odovzdaní primárneho tepla zo spalín dochádza k ich ďalšiemu ochladeniu pod hodnotu rosného bodu (pre zemný plyn približne 50-55 °C). Pri tejto teplote vodná para v spalinách kondenzuje, čím sa do systému dodáva dodatočná tepelná energia. Pri porovnaní sa účinnosť kondenzačných kotlov často udáva vo vzťahu k výhrevnosti plynu. Keďže výhrevnosť zemného plynu je o 11 % nižšia ako jeho celkové spalné teplo (ktoré zahŕňa aj kondenzačné teplo), kondenzačné kotly využívajúce toto dodatočné teplo môžu dosiahnuť účinnosť vyššiu ako 100 % (vzhľadom na výhrevnosť).

Technické aspekty a zapojenie systému

Pre optimálnu funkčnosť vykurovacieho systému s akumulačnou nádržou je kľúčové správne technické riešenie a zapojenie jednotlivých komponentov.

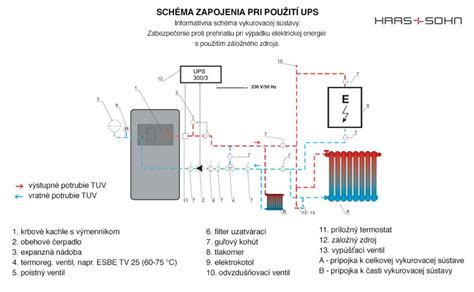

Zapojenie okruhov vykurovania a TÚV

Akumulačná nádrž má jeden okruh, do ktorého sa zapojí kotol s maximálnou teplotou. K tomuto okruhu sa pripája podlahové kúrenie, radiátory a TÚV. V ideálnom prípade, keď ešte nie je nádrž naakumulovaná, by malo teplo prúdiť rovno od kotla, samozrejme, cez trojcestné ventily. Tieto ventily zabezpečujú, aby do podlahovky nešla teplota viac ako 50 stupňov a do radiátorov tiež regulovaná teplota. Do obojživelníka (bojler na TÚV) by mohla ísť teplota naplno, aby sa nečakalo, kým sa zohreje celých 1000 litrov vody.

Pre zabezpečenie správnej cirkulácie v systéme sú potrebné čerpadlá. Okrem hlavného čerpadla v okruhu kotla sú potrebné ďalšie čerpadlá v okruhu radiátorov a podlahového vykurovania. Tieto čerpadlá by mali byť umiestnené na spiatočkách radiátorov, bojlera a podlahového kúrenia, ideálne medzi telesami a trojcestnými ventilmi. Odporúča sa hydraulické zapojenie, ktoré je menej problematické ako dvojbodové.

Regulácia teploty pomocou trojcestných ventilov

Trojcestný ventil zmiešava teplú a studenú vodu na určitú požadovanú teplotu. Ak chcete docieliť napríklad teplotu 40 stupňov na výstupe do podlahovky, použijú sa termostatické trojcestné ventily. Tieto ventily automaticky regulujú zmiešavanie teplej a studenej vody, čím udržiavajú nastavenú teplotu bez potreby ručného zásahu. Ak nechcete elektrické (servo) ovládanie, termostatické ventily sú vhodnou voľbou.

Dimenzovanie potrubia pre podlahové vykurovanie

Pre správne dimenzovanie priemeru potrubia k rozdeľovaču podlahového vykurovania je kľúčová tepelná strata objektu. Zpravidla sa navrhuje maximálny tepelný spád 8°C. To znamená, že pre topný výkon 1 kW musíte cirkulovať 107,5 l/hod. Zpravidla sa potrubie navrhuje pre rýchlosť prúdenia 0,3 m/s. Akumulačné nádrže dodávame len s oceľovým a nerezovým výmenníkom.
