Aby sa teplo dostalo z kotolne alebo technickej miestnosti do všetkých miestností, potrebuje vykurovací systém určitý systémový tlak, ľudovo nazývaný aj vykurovací tlak. Ak je tento tlak príliš nízky, môže to mať negatívny vplyv na výkon vykurovania. Medzi možné dôsledky patria studené vykurovacie plochy a nepríjemné zvuky z vykurovacieho systému. Zdroj tepla ohrieva vykurovaciu vodu na potrebnú prietokovú teplotu predtým, ako sa dopraví do miestností. Za dopravu vody zo zdroja tepla do radiátorov zodpovedá čerpadlo vykurovania, ktoré musí vytvoriť určitý tlak, aby vykurovacia voda mohla prekonať výškový rozdiel.
Úloha manometra pri kontrole tlaku
Tlakomer alebo manometer je zariadenie slúžiace na meranie tlaku v plyne alebo v kvapaline. V odvetví HVAC/R zohrávajú manometre kľúčovú úlohu pri kontrole tlaku v vykurovacích, ventilačných a klimatizačných systémoch. Manometer je nevyhnutný merací prístroj, ktorého hlavnou úlohou je meranie tlaku, čo priamo ovplyvňuje bezpečnosť a účinnosť systémov.
Typy manometrov a ich funkčnosť

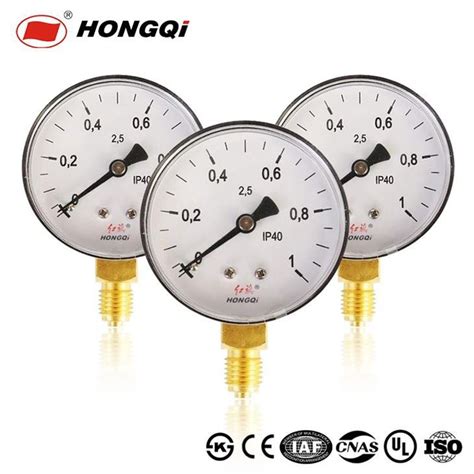

- Analógové manometre: Spoznáte ich podľa klasického ciferníka s ručičkou. Často využívajú Bourdonovu trubicu, ktorá sa pod vplyvom tlaku narovnáva, čo zaznamenáva ručička.
- Digitálne manometre: Obsahujú snímače, ktorých signál je spracovaný mikroprocesorom, a hodnoty sa zobrazujú na displeji. Ponúkajú funkcie ako záznam údajov či prenos výsledkov na mobilné zariadenia.
- Membránové manometre: Využívajú tenkú membránu, ktorá sa deformuje pod vplyvom tlaku, čo je ideálne pre prostredia s nečistotami alebo pulzáciami.
Optimálny tlak v systéme
V uzavretých sústavách ústredného kúrenia sa za optimálny považuje tlak v rozmedzí od 1,0 do 2,0 bar. Presná hodnota však závisí od viacerých faktorov, ako je typ kotla, veľkosť a výška budovy. Vzorec na určenie optimálneho tlaku je jednoduchý: výškový rozdiel medzi zdrojom tepla a najvyšším radiátorom vynásobíte číslom 0,1. Ak je výškový rozdiel 10 metrov, minimálny systémový tlak by mal byť 1,0 bar.
| Parametre | Hodnota / Popis |
|---|---|
| Optimálny tlak v systéme | 1,0 - 2,0 bar |
| Tlak pri zapnutom kúrení | 1,5 - 2,0 bar |
| Tlak v expanznej nádobe | 0,8 - 1,0 bar |
| Jednotka tlaku | bar (alebo kPa) |
Riešenie problémov s tlakom
Pokles tlaku vody v kotle či v radiátoroch môže spôsobiť strata vody cez netesnosti či chybné komponenty, ako je membránová expanzná nádoba alebo poistný ventil. Ak tlak v kotli začne prekračovať hodnotu 3,0 bary, môže to spôsobiť zlyhanie vykurovacieho systému alebo poškodenie kotla.
Ako odvzdušniť radiátory?
Postup pri dopĺňaní vody:
- Vypnite obehové čerpadlo a úplne otvorte všetky termostatické ventily.
- Odvzdušnite všetky radiátory, pričom v nehnuteľnostiach s viacerými poschodiami začnite odspodu.
- Skontrolujte tlak na manometri a pripojte plniacu hadicu.
- Otvorte ventily a doplňujte vodu, kým sa nedosiahne ideálny tlak.
- Po naplnení uzavrite ventily a skontrolujte tesnosť spojov.
Expanzná nádoba je kľúčová súčasť systému, ktorej úlohou je vyrovnávať zmeny objemu vody pri ohrievaní a chladení. Ak tlak v nádobe nie je správne nastavený, môže dôjsť k nečakaným výkyvom tlaku v celom systéme. Pravidelná kontrola technického stavu manometra a celého systému pomáha predísť väčším problémom a zabezpečuje dlhšiu životnosť zariadení.
