Vykurovanie bazéna drevom: Kompletný sprievodca a tipy pre efektívny ohrev

Na trhu môžete nájsť veľké množstvo riešení pre ohrev vody vášho záhradného bazénu, kade alebo vane. Ohrev vody môže zabezpečovať elektrický ohrev, solárny ohrev, plynový kotol alebo piecka na drevo a uhlie. Samozrejme si je možné ohrev aj nakombinovať z uvedených typov. Drevo je využívané pre ohrev vzduchu v domácnosti pomocou krbov a kachiel, ohrev vody a taktiež na privedenie vody k varu, pri varení kotlíkového gulášu. Drevo a uhlie majú veľmi dobrú vlastnosť, a to že dokážu odovzdať svoju energiu, ktorú vytvárajú horením veľmi rýchlo.

Prečo zvoliť vykurovanie bazéna drevom?

Mnoho ľudí sa dnes rozhoduje pre piecky na drevo kvôli atmosfére ktorú vytvárajú. Všetci poznáme to príjemné teplo a romantiku, ktorú nám vytvárajú doma krby a kachle. Presne rovnaký rozdiel môžete sledovať keď ohrejete vodu pomocou piecky na drevo alebo elektrickým ohrevom. Za najvýnosnejšie palivo z hľadiska strát sa považujú palivové brikety a palivové drevo, keďže straty pri skladovaní sú menšie a obsah popola nízky. Výber kachlí na drevo do bazéna sa vám preto nebude javiť ako nezvyčajné rozhodnutie vzhľadom na nízku cenu paliva a skutočnosť, že budete musieť ohriať obrovské množstvo vody.

Typy piecok na drevo pre bazény

Pre ohrev vody poznáme dva základne typy piecok: vnútorné a vonkajšie.

Vnútorné (ponorné) piecky

Vnútorné piecky sa vkladajú priamo do vody bazéna alebo kade. Tento typ ohrevu je považovaný za klasické riešenie pre drevené kúpacie kade. Avšak, už sa začína využívať aj pri plastových a murovaných bazénoch. Piecky sú väčšinou vyrobené z nereze AISI 304. Vždy je potrebné piecku poriadne upevniť na bok kade alebo bazénu, pretože by po napustení vyplávala na povrch.

Základný princíp ohrevu je založený na rôznej hustote vody. Teplá voda je redšia, preto ohriata voda stúpa na povrch a vymieňa sa s hustejšou studenou vodou. Pre rovnomerné ohriatie celého objemu stačí vodu občas premiešať pádlom. Drevo prikladáte z vrchu piecky. Vzduch je privádzaný k ohňu taktiež z vrchu cez otvor na prikladanie a je regulovaný pootvorením/uzatvorením poklopu. Potrebná je ohrádka - piecka je horúca a je dobré sa pred náhodným dotykom chrániť ohrádkou. Presná úroveň vody - v piecke sa môže kúriť len ak je dostatočne ponorená vo vode. Tieto ponorné pece sa používajú hlavne v chladnom období pri teplotách vzduchu 4-12°C. Takéto kachle sa nazývajú aj zimné kachle. Podľa majiteľov, ak si vyberiete správne palivové drevo, môžete sa v zime kúpať v bazéne. Nakladanie palivového dreva do ohniska sa vykonáva zhora. Najlepšie sa to robí zboku, preto sa kachle tohto typu používajú hlavne pri stacionárnych bazénoch s betónovými stenami a tvrdým dnom.

Vonkajšie (externé) piecky

Externá piecka je ideálny spôsob ohrevu vody bazénov, a v posledných rokoch taktiež obľúbený. Piecky sú vyrábané z kvalitnej nehrdzavejúcej ocele AISI 304. Vonkajší ohrev znamená hlavne viac priestoru v bazéne alebo kadi.

Piecka musí mať stály prítok a odtok vody! Inak hrozí, že sa voda začne vyparovať a piecku nenávratne poškodí. Taktiež je ju potrebné vypustiť, ak vonku mrzne a nie je práve využívaná. Na bazén alebo kaďu je potrebné vytvoriť dva otvory, jeden na spodok a druhý na vrch. Otvory sú spojené s pieckou, tak aby bol spodný spojený so spodnou časťou piecky. Spodná trubka slúži na prítok vody do piecky. Vrchný otvor je potrebné spojiť s vrchnou časťou piecky, ktorý slúži ako odtok ohriatej vody. Piecka je zložená z dvoch komôr, ktoré sú od seba oddelené. Do prvej komory je privedená studená voda, a následne z nej odteká ohriata. Do druhej komory sa prikladá drevo, ktoré ohrieva vodu. Piecka funguje úplne automaticky aj bez čerpadla.

Špecifické typy dizajnov pecí na drevo

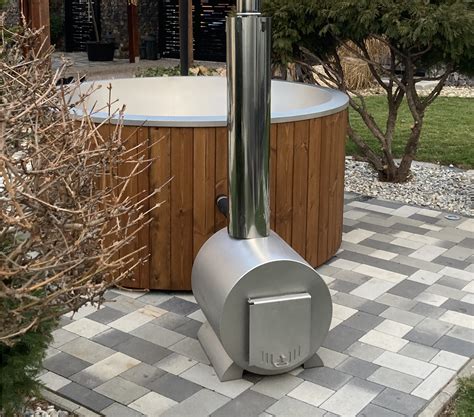

Kachle s horizontálnym ohniskom

Jeden z najpraktickejších a najpohodlnejších dizajnov. V skutočnosti ide o zjednodušenú verziu saunového kotla na drevo. Samotná pec je zostavená z dvoch do seba vložených valcových telies. Vo vnútri suda sú liatinové rošty a na fasáde sú masívne závesné dvere ako ohnisko lokomotívy. Na zadnej strane je inštalovaný komín. Teplo sa získava spaľovaním dreva pomocou masívnej medenej cievky ohnutej z hrubostenných medených rúrok. Schéma sa ukázala ako celkom úspešná, jej výkon, keď je plne naložený palivovým drevom, stačí na ohrev veľkých bazénov s objemom do 10 m3. Podobné kachle špeciálne pre bazény nájdete v predaji. Sú bezpečné a ľahko sa používajú.

Môžete pridať veľkú dávku palivového dreva, ktorá bude stačiť na niekoľko hodín pomalého horenia a ohrevu vody v bazéne. Jedinou nevýhodou tejto schémy je zvýšená zložitosť výroby. Je dosť ťažké správne postaviť kachle s horizontálnym ohniskom vlastnými rukami. V podstate ide o rovnaký saunový ohrievač s výmenníkom tepla zabudovaným vo vnútri. Môžete si kúpiť hotový sporák, a nie nevyhnutne klasický valcový tvar. Vhodnejšie by bolo vyrobiť univerzálny ohrievač na drevo. Ako základ použite hotový oceľový alebo liatinový sporák. Výmenník stačí vo vnútri privariť a získate štýlový a spoľahlivý ohrievač vody do bazéna.

Výhody takýchto pecí:

• Vysoký vykurovací výkon - až 20 kW/h.
• Rýchle zapálenie, kachle dosiahnu prevádzkový režim na spaľovanie dreva za 10-15 minút.
• Uzavretý dizajn, žiadny otvorený plameň, žiadne iskry.
• Vďaka komínu dym rýchlo zmizne, čo výrazne zvyšuje komfort používania bazéna.
• Navyše zo všetkých strán uzavretá spaľovacia komora zabezpečuje relatívne malé tepelné straty, všetka energia zo spaľovania dreva sa minie na ohrev vody pre bazén.

Jedinými zaznamenanými nevýhodami sú značná hmotnosť a vysoké ťažisko konštrukcie. Ak je komín vyšší ako 2,5 m (optimálna výška), môže dôjsť k pádu kachlí v dôsledku silného nárazu alebo poryvu vetra.

Pece s otvoreným výmenníkom tepla

Používajú sa na ohrev vody v relatívne malých bazénoch. Najčastejšie ide o bežnú cievku vyrobenú z oceľovej alebo medenej rúrky, inštalovanej v tele zváranom z nehrdzavejúcej ocele. Na ohrev vody na poli sa často používa piecka na drevo so zabudovaným výmenníkom, sériovo sa vyrábajú na vykurovanie skleníkov, skleníkov, dokonca aj umývačiek áut. Ohnisko je zvyčajne vertikálneho typu s palivovým drevom naloženým zhora. Vodný varič je pomerne ľahký (do 12 kg) a jednoducho sa obsluhuje. Jediným problémom môže byť výroba cievky. Dá sa kúpiť hotová a slúži na ohrev vody v saunových kachliach na drevo.

Domáce produkty - Vlastné návrhy ohrevu bazéna

Okrem osvedčených dizajnov existuje v krajine veľké množstvo originálnych domácich dizajnov kachlí na ohrev bazéna. Napríklad vykurovanie môže byť organizované pomocou bežného liatinového radiátora umiestneného na grile vyrobenom z plynovej fľaše. Takáto pec je zaujímavá, pretože konštrukcia sa dá zostaviť za pol hodiny a nie sú potrebné žiadne vzácne diely. Namiesto liatinovej batérie môžete použiť chladič auta alebo jednoducho položiť cievku na kamennú pec z drvenej sutiny. Takéto kachle však nie sú jednoduché na údržbu a často zohrievajú vodu v bazéne príliš pomaly.

Výber a parametre piecky na drevo

Pri výbere konkrétneho modelu musíte zvážiť tri základné parametre: dizajn, výkon pece a trvanie horenia s jednou náplňou pri minimálnom výkone. Dizajn by mal umožňovať ľahkú inštaláciu a pripojenie vlastnými rukami v dome alebo kúpeľnom dome bez veľkej prestavby miestnosti. Výkon pece by mal stačiť s rezervou 30-40 %. Na rozdiel od plynových a briketových kachlí tepelný výkon ohniska do značnej miery závisí od kvality palivového dreva. Telo a dizajn piecky na drevo by sa mali dať ľahko prenášať, aby ste si ich mohli priniesť k bazénu, nainštalovať a používať podľa potreby. Na zimu alebo na konci sezóny ho dajte do technickej miestnosti.

Rozdelenie ohrievačov podľa výkonu

Konštrukcia pece priamo závisí od veľkosti bazéna. Čím väčší je objem alebo plocha zrkadla, tým viac tepla je potrebné na zahriatie vody, a teda aj viac palivového dreva. Pre lepšiu orientáciu v ponuke a požiadavkách na výkon ohrevu, tu je prehľad bežných výkonových kategórií:

Malé kachle so vstavanou špirálou dokážu vyprodukovať až 4 kW/h tepelnej energie. To stačí na udržanie teploty vody v malom bazéne, napríklad drevenej vani alebo rámovej nádobe. Pri bazénoch plnej veľkosti so zrkadlom 3x4 m malá piecka stačiť nebude. Na vykurovanie budete musieť použiť nie špirálu, ale domáci ohrievač vody s dlhým spaľovaním s dvojitými stenami. Je potrebné vypočítať objem ohniska a v praxi skontrolovať správnosť výpočtu.

Výroba vlastnej piecky na drevo pre bazén

Ako vyrobiť kachle na drevo pre bazén vlastnými rukami? Konkrétnu konštrukciu pece je potrebné zvoliť v závislosti od požadovaného vykurovacieho výkonu. Okrem toho je potrebné vybrať vhodný materiál pre výmenník tepla, ako aj vykonať výpočty spotreby palivového dreva. Výkon kachlí priamo závisí od objemu ohniska a množstva palivového dreva, ktoré sa hodí.

Výber materiálov a nástrojov

Ak potrebujete veľkú, výkonnú pec, na jej výrobu je najlepšie použiť nehrdzavejúcu alebo nízkolegovanú oceľ. Na výrobu tela potrebujete zváranie, poloautomatický oxid uhličitý alebo argón. Na odizolovanie kovu poslúži tryska s bronzovými štetinami a brúska. Na výrobu cievky môžete použiť kovovú rúrku z mäkkej ocele. Najlepšou možnosťou je použiť medenú rúrku s priemerom 12-18 mm, ktorá sa používa v klimatizáciách a chladiacich strojoch. Okrem toho budete potrebovať: plynovú fľašu 20-50 l; oceľovú výstuž hrúbky 8-12 mm; guľový ventil; teplomer; vodné čerpadlo. Pred pripojením k bazénu si budete musieť pripraviť aj malú zásobu palivového dreva na testovanie kachlí.

Výpočet výkonu ohrievača

Na výrobu kachlí bude potrebné určiť objem ohniska a množstvo spáleného dreva za predpokladu, že bazén je potrebné ohriať maximálne do jednej hodiny. Najprv musíte vypočítať objem vody. Napríklad používame štandardný model s priemerom 2 m a hĺbkou 1 m. V tomto prípade miska drží V = (3,14 * 2^2 * 1)/4 = 3,14 m3 kvapaliny. Na zohriatie takého množstva vody bude potrebné určité množstvo tepla Q. K tomu je potrebné vynásobiť mernú tepelnú kapacitu vody (C = 4,18 kJ/kg*K) hmotnosťou a teplotným rozdielom (T2-T1). Napríklad sporák potrebuje ohriať 3140 kg vody o 10°C. Pre bazén s kapacitou 3,14 m3 množstvo tepla Q = 4180 * 3140 * 10 = 131252000 J alebo 131 MJ. Ak si to preložíme do známejšej podoby, tak 36 kW/h.

Pri horení 1 dm3 brezové palivové drevo produkuje 2,6 kW/h tepla. V súlade s tým musíte za 1 hodinu spáliť 14 dm3 brezy. Potom môže pec ohrievať vodu iba udržiavaním teploty vody na požadovanej úrovni. To znamená, že na ohrev vody drevom je potrebné zabezpečiť tepelný tok 10 kW/h na každý meter kubický objemu bazéna. Ak vezmeme do úvahy tepelné straty na úrovni 20%, potom na ohrev vody sporákom budete potrebovať ohnisko s objemom najmenej 20 litrov. V tomto prípade musí byť stupeň naplnenia ohniska palivovým drevom najmenej 90%. Pri výpočte charakteristík pece a rozmerov ohniska sa nezohľadnilo niekoľko dôležlých parametrov budúceho ohrievača vody: materiál steny; úroveň strát pri ohreve vody; rýchlosť prietoku vody potrubím výmenníka tepla. Je dosť ťažké vypočítať ich vplyv na účinnosť ohrevu vody v peci. Stupeň ohrevu vody môžete nastaviť pomocou elektrického čerpadla. Zmenou výkonu čerpadla a prietoku vody potrubím môžete prietok teplejší alebo chladnejší.

Výroba výmenníka tepla

Pre pec je najlepšie použiť medenú rúrku s priemerom 18 mm a hrúbkou steny 1,5 mm. Bude potrebný obrobok s dĺžkou najmenej 20 m. Na výrobu cievky potrebujete: naplňte potrubie suchým preosiatym pieskom; vyklepte otvory na oboch koncoch; vložte drevený kus s priemerom 20 cm do zveráka; urobte slučku, zaistite ju a obalte potrubie okolo obrobku. Pre normálnu prevádzku pece bude potrebných najmenej 15 otáčok. Potrubie je žíhané, potom sa zátky odstránia a piesok sa odstráni. Vonkajší povrch medi je potrebné očistiť jemným brúsnym papierom a začierniť leptacím roztokom.

Kontrola funkčnosti vykurovacieho okruhu

Pred montážou kachlí musíte skontrolovať účinnosť jeho prevádzky s drevom. Výpočet vykurovacej vody v bazéne bol realizovaný bez zohľadnenia materiálovej a tepelnej vodivosti stien výmenníka tepla. Preto je potrebné zabezpečiť, aby ohnisko so štandardným palivovým drevom bolo schopné ohriať vodu na teplotu najmenej 50°C. Aby sme to urobili, zostavíme dočasné puzdro, môžete si vziať akúkoľvek kovovú škatuľu, položiť rošty z výstuže na dno a nainštalovať cievku. Ďalej musíte pripojiť hadice, čerpadlo a vložiť palivové drevo. Zapálime polená a zapneme prívod vody. Po zapálení palivového dreva musíte zmerať teplotu vody. Ak teplomer ukazuje požadovanú teplotu, môžete vytvoriť trvalé puzdro. Okrem toho musíte upraviť prietok vody cez výmenník tepla. Aby sa teplo zo spaľovania dreva naplno využilo, je potrebné, aby prietok cez špirálu kachlí bol aspoň 1-1,3 l/s. Ak je prietok menší ako 0,5 l/s, voda v rúre môže vrieť.

Výroba telesa pece

Budete potrebovať celú plynovú fľašu, možno nie novú, ale hlavne nie hrdzavú. Stačí vyrezať dno a vrchnák s ventilom. Ďalšou fázou je čistenie povrchu od hrdze a farby na „biely“ kov. Toto sa musí urobiť, inak sa farba pri horení dreva spáli. Aby ste zabránili hrdzaveniu kovu, môžete ho ošetriť kyselinou fosforečnou a nechať ho stáť jeden deň na chladnom mieste. Potom utrite vlhkou handričkou a osušte. Ďalej musíte zvariť cievku a nainštalovať nohy, sú tiež vyrobené z výstuže. Po montáži musíte urobiť kontrolný stoh palivového dreva, aby ste určili skutočný objem paliva, ktoré sa zmestí do ohniska. Zostáva len vydláždiť plochu pred bazénom, položiť a pripojiť hadice a čerpadlo a urobiť prvý štart. Kachle budú ohrievať vodu pre bazén pomocou akéhokoľvek dreva, ale na urýchlenie procesu zapaľovania môžete použiť predlžovaciu komínovú rúru. Zvýšením ťahu palivové drevo horí rýchlejšie. Potom je však lepšie odstrániť komín, pretože spoza potrubia uniká veľké množstvo tepla.

Prevádzka a údržba vykurovacieho systému bazénov na drevo

Ohnisko bude najlepšie fungovať s brezovým, dubovým, akáciovým a jaseňovým drevom. Rozhodne nie je vhodné palivové drevo vyrobené z topoľa, borovice alebo smreka. Topoľ produkuje príliš málo tepla na ohrev bazéna, ihličnaté druhy vyžarujú veľké množstvo živice. Kachle stačí nahriať raz borovicovými polenami, aby sa na výmenníku objavila hrubá vrstva živice a sadzí. Počas horenia dreva v piecke musí čerpadlo bežať nepretržite.

Postup zapálenia a údržby

1. Pred zapálením sa do ohniska vložia malé drevené štiepky a papier, zapália sa a nechajú sa rozhorieť aspoň do polovice.
2. Položia sa väčšie polená, zapne sa prívod vody a na vrch sa namontuje komín.
3. Za hodinu budete musieť vyklepať časť popola cez rošt a položiť ho do novej časti palivového dreva.
4. Namiesto komína je horná hrana kachlí pokrytá oceľovým plechom, pričom zostáva len malá medzera. Palivové drevo bude skôr pomaly tlieť ako horieť a vykurovací výkon sa zníži asi na polovicu.
5. Hadice z bazéna k čerpadlu budú musieť byť slučkované, ohnisko ohreje vodu na požadovanú teplotu. V tomto režime môže kachle fungovať až 2,5 hodiny, kým nezhorí všetko drevo v ohnisku.

Kachle na drevo pre bazén sa považujú za jednu z najjednoduchších a najhospodárnejších možností vykurovania. Stavba ohniska je lacná, hlavné náklady sú spojené s výrobou cievky. Okrem toho bude systém bezpečný, pretože na spaľovanie sa nepoužíva žiadne prchavé alebo kvapalné palivo.
