Výkres schodiska poskytuje dôležité informácie pre staviteľov, ako sú rozmery, materiály a špecifikácie konštrukcie. Začlenenie schodiska do akejkoľvek stavby patrí ku kľúčovým momentom konštrukcie a to aj napriek tomu, že ho mnohí považujeme za okrajovú záležitosť. Je to však práve naopak. Čo vlastne rozumieme pod pojmom schodisko? Je to vertikálna komunikácia medzi rôznymi výškovými úrovňami.
Schodisko je výrazný prvok stavieb, na ktorý je kladený dôraz ako z hľadiska funkčnosti, tak z hľadiska estetiky. A to sú v mnohých prípadoch požiadavky napospol protichodné. Zvlášť keď k nim prirátame aj požiadavky ekonomické, na čo najnižšie náklady na bývanie. Pri navrhovaní schodísk sa vychádza predovšetkým z funkčných požiadaviek. Väčšina rozmerov je ovplyvnená typom budovy, prevádzkou, ale aj architektonickými požiadavkami. Prvým predpokladom pre správny návrh schodiska je premyslenie a nakreslenie jeho tvaru.
1. Plánovanie a Typy Schodísk

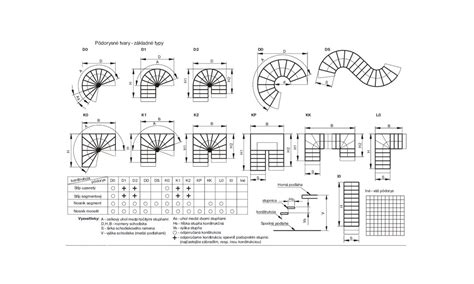

Či už pri stavbe nového domu alebo pri spájaní bytov - často je potrebné postaviť nové schodisko. Pri plánovaní sa spravidla vychádza z jeho konštrukčného tvaru a požadovaného materiálu. Horné a dolné podlažie môžete spojiť napríklad rovným alebo točitým schodiskom.
1.1. Výber Tvaru a Úspora Miesta
Pri plánovaní myslite hlavne na to, ako sa bude schodisko neskôr využívať. Ak máte napríklad v pláne umiestniť na horné poschodia veľký nábytok, točité schodisko nie je pre vás tým správnym riešením. Vynášanie bude zložitejšie. Objemný nábytok sa po úzkych schodoch ťažšie prepravuje. Niekedy sa dokonca môže stať, že ho do domu dostanete len cez okno alebo balkón. Ak sú schodiskové ramená jediným prístupom, musia byť priame.
Schodisko už od začiatku rozumne zapasujte do pôdorysu, aby sa stratilo čo najmenej obytného priestoru. Vďaka schodom umiestneným v strede obytného priestoru nepotrebujete pri otvorenom koncepte priestoru chodbu, a preto sú považované za priestorovo úsporné. Schodisko, ktoré vedie pozdĺž steny, sa dá po vytvorení spodnej konštrukcie dobre využiť ako ďalší úložný priestor pod schodmi. Ale aj vytvorenie schodiska so samostatnou konštrukciou má výhody: Nestratíte tak obytnú plochu a dom si neskôr ľahšie predelíte na dva byty so samostatnými vchodmi.
1.2. Príprava a Kontrolný Zoznam
Oplatí sa vytvoriť si kontrolný zoznam. Tak budete mať neustály prehľad o nákladoch a navyše zabránite chybám pri stavaní schodov. Pri výbere schodiska je potrebné dbať na dizajn, kvalitný materiál a spracovanie zhotoviteľa. Malo by byť ľahko čistiteľné, pretože bude stále na očiach. Dôležité je aj rozmiestnenie nábytku. Pod schody v žiadnom prípade nepatrí jedálenský stôl, alebo sedačka. Najlepšie bude, ak si v novostavbe naplánujete schody a inštaláciu potrubí spoločne.
TOTO sú schody, ktoré chceš mať pred domom! 🔥
2. Konštrukčné Prvky a Výpočet Rozmerov Schodiska

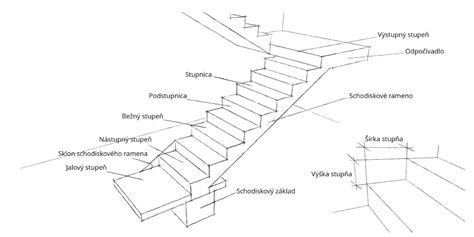

Jeden stupeň schodiska predstavuje jeden schod. Ten sa skladá zo stupnice a podstupnice. Stupnica je vodorovná časť, na ktorú našľapujeme a podstupnica je zvislá prípadne šikmá časť pod stupňom.
Stupnica: Vodorovná časť, na ktorú našľapujeme.
Podstupnica: Zvislá prípadne šikmá časť pod stupňom.
Nástupná hrana schodiskového stupňa nemôže prečnievať cez podstupnicu. Schodisko so stupňami bez podstupníc sa nemôže navrhovať.
Stupne tvoria rameno schodiska. V jednom ramene musia byť najmenej tri a najviac osemnásť stupňov. Všetky stupne musia mať rovnakú výšku, v priamom ramene aj šírku. Ak si výška podlažia vyžaduje viac než osemnásť stupňov, musí byť do ramena vložená podesta.
Podestou nazývame priestor, ktorý nemusí byť presne daný, ale musí umožniť bezpečný prístup ku schodisku. Jej dĺžka musí byť dvojnásobkom kroku, čo predstavuje 63 centimetrov, okrem toho musí obsahovať jednu šírku stupňa. Rozhodnite sa pre rozmery stupňov, výšku a šírku schodiska, rovnako ako pre počet stupňov a podestu.
2.1. Výpočet a Parametre Stupňov
Pri stavaní schodiska sú rozmery dôležitým faktorom. Dôležitú úlohu pritom hrajú tri faktory: dĺžka krokov, výška stupňov a hĺbka stupňov. Z toho je možné vypočítať pomer stúpania. Jednoduchým matematickým delením zistíme, koľko je nutné mať stupňov na prekonanie výšky (skratka N) a ako tento stupeň bude vysoký (skratka V).
Zvolíme výšku schodišťového stupňa h (150, 160, 170 alebo 180 mm) a tou následne podelíme výšku schodiska. Výsledok zaokrúlime na celé číslo v závislosti na počte ramien schodiska. Optimálna výška schodu je od 15 do 18 cm. Šírka stupňov býva okolo 30 cm.
3. Regulácie, Normy a Bezpečnosť Schodísk
Pri montáži schodiska sa musíme držať predpisov. Každé podlažie okrem podlažia, ktoré je prístupné priamo z upraveného terénu, a každý užívaný povalový priestor budovy musia byť prístupné najmenej jedným schodiskom - hlavným. Ďalšie schodiská, pomocné, sa navrhujú predovšetkým na riešenie únikovej cesty v súlade so slovenskými technickými normami. Najmenšia podchodná a priechodná výška schodiska, priechodná šírka ramena schodiska, rozmery podesty a medzipodesty a šírka schodiskového stupňa sú dané slovenskou technickou normou. Predtým, než začnete kresliť výkres, je dôležité sa zoznámiť s miestnymi stavebnými predpismi a normami, ktoré sa týkajú schodísk.
3.1. Kľúčové Rozmery a Sklon
Sklon schodiskových ramien hlavného schodiska nesmie byť väčší ako 35 stupňov. V bytovom dome bez výťahu nesmie byť väčší ako 33 stupňov. Bežný sklon schodiskového ramena sa pohybuje v rozmedzí od 25° do 35° (zodpovedá výške stupňa od 15 do 18 cm). Po takomto schodisku sa chodí pohodlne a chôdza nie je fyzicky náročná. Pre prístup do pôdnych priestorov možno postaviť o niečo strmšie schodisko, aby nezaberalo toľko priestoru (okolo 45°).
Šírka ramena je u rodinných domov minimálne 90 cm, ale vhodnejšie je 100 cm. Minimálna šírka hlavného schodiska v rodinnom dome alebo byte je 90 centimetrov. Úžitková šírka schodiskového ramena predstavuje najmenej 80 centimetrov. Do tohto priestoru nesmie zasahovať žiadna prekážka, vrátane zábradlia.
Veľkú pozornosť je potrebné venovať prechodnej výške. Tá má predstavovať priestor od spodnej časti až ku stropu, čo je najmenej 210 centimetrov. Priechodná výška schodiska: Táto hodnota slúži na zabezpečenie pohodlnej a bezpečnej chôdze. Podchodná výška sa značí zvislicou medzi hranou schodiskového stupňa a podhľadom nad týmto stupňom. U rodinných domov by mala minimálne merať 2 100 mm.
Prehľad dôležitých rozmerových noriem pre schodiská
| Parameter | Požiadavka / Odporúčanie |
|---|---|
| Optimálna výška schodu | 15 - 18 cm |
| Šírka stupňov | okolo 30 cm |
| Sklon schodiskového ramena (bežný) | 25° - 35° |
| Sklon schodiskových ramien hlavného schodiska (max.) | 35° |
| Sklon schodiskových ramien v bytovom dome bez výťahu (max.) | 33° |
| Minimálna šírka hlavného schodiska (RD/byt) | 90 cm |
| Úžitková šírka schodiskového ramena (min.) | 80 cm |
| Priechodná výška schodiska (min.) | 210 cm (2 100 mm) |
| Počet stupňov v jednom ramene (min.) | 3 |
| Počet stupňov v jednom ramene (max.) | 18 |
3.2. Zábradlie a Bezpečnostné Prvky

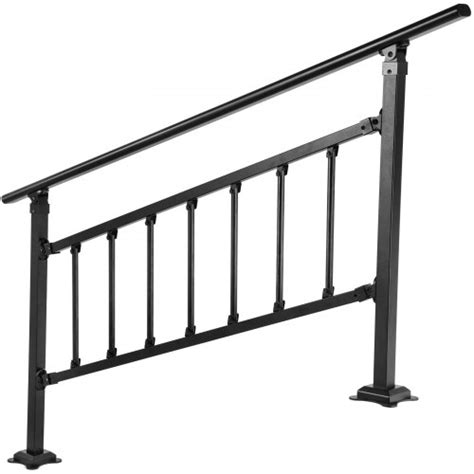

Zábradlie je nevyhnutnou súčasťou každého schodiska na zaistenie bezpečnosti. Pri troch a viacerých schodoch je v interiéroch predpísané držadlo zábradlia s výškou minimálne 90 cm. Schodiská s tromi alebo viacerými schodmi musia byť vybavené zábradlím. Pre vnútorné schody platí minimálna výška 90 cm pre držadlo zábradlia. Rozhodujúca je však aj možná výška pádu. Pri výške schodiska menej ako 12 metrov stačí, ak je zábradlie vysoké 100 cm. Schodiskové rameno a rampa musia byť po oboch stranách vybavené držadlom vo výške 900 mm. Odporúča sa vybudovať držadlo aj vo výške 750 mm. Držadlo musí presahovať začiatok a koniec schodiskového ramena alebo rampy najmenej o 150 mm. Tvar držadla musí umožňovať pevné uchopenie rukou. Najmenšia dovolená výška zábradlia vrátane držadla je 1 000 mm. Znížená výška 900 mm je prípustná, ak je hĺbka voľného priestoru najviac 3 m. Pri hĺbke voľného priestoru väčšej ako 12 metrov je výška zábradlia 1 100 mm.
Z bezpečnostného hľadiska je najdôležitejšie zábradlie, ktoré musí odolávať rôznym tlakom zhora ale aj zo strán. V rodinných domoch musí byť zábradlie plné, alebo s tabuľovou, stĺpovou, prípadne mrežovou výplňou. Medzery nesmú byť väčšie ako 120 milimetrov. Táto predpísaná norma má zabrániť hroziacim zraneniam u detí. Pre deti do dvanásť rokov je vhodné umiestniť vrch zábradlia do výšky 40 až 70 centimetrov. Zábradlie nesmie mať ostré hrany a malo by byť ľahko uchopiteľné. Dbajte na to, aby ste mali madlo vo vzdialenosti aspoň 5 cm od steny, aby sa vám tam pri používaní schodov nezasekli prsty.
Okrem krásneho výzoru musí byť schodisko odolné, musí byť dlhotrvácne a najmä bezpečné. Veľkou hrozbou sú ostré hrany a šmykľavý povrch. Materiál: Povrch musí byť stabilný pri chôdzi a protišmykový. Prvý a posledný stupeň každého schodiskového ramena, ako aj začiatok a koniec rampy, musia byť výrazne farebne a povrchovou úpravou rozoznateľné od okolia, napríklad reliéfnou dlažbou.
3.3. Prístupnosť a Schodiskové Výťahy
Pamätajte, že pre dospelého zdravého človeka nie je problém vysoký schod, ale pre deti a starších alebo hendikepovaných to už problém môže byť. Pri plánovaní myslite aj na to, že v staršom veku možno budete potrebovať schodiskový výťah. Aj inštalácia schodiskového výťahu je na určitých schodiskách náročnejšia. Pri navrhovaní schodov myslite na prístupnosť, aby ste neskôr ušetrili náklady, ak sa presťahujete alebo budete chcieť prerobiť priestor primerane k veku. Tip: Na zlepšenie bezbariérového prístupu môžete zábradlie nainštalovať po oboch stranách. Schodisko a rampa vysunuté do priestoru musia byť upravené tak, aby sa zabránilo možnosti vstupu zrakovo postihnutej osoby do priestoru s nižšou výškou ako 2 200 mm.
4. Materiály a Dizajn

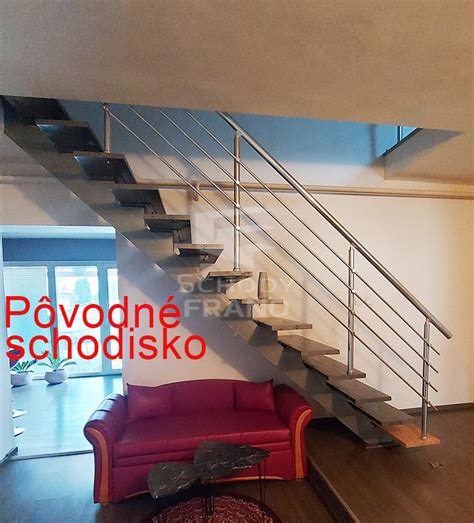

Na trhu je mnoho spoločností ponúkajúcich veľké množstvo rôznych prevedení schodísk. Od rustikálnych drevených cez kamenné, betónové, mosadzné, liatinové, z nerezovej ocele, kombinované so sklom až po umelecké produkty kováčskych dielní. V ponukách nájdeme typické aj atypické schodiská pre náročných zákazníkov.
V prípade drevených schodov sú z dreva nielen schody, ale aj držadlo zábradlia. Stupnice sú zväčša drevené alebo sklenené. Ak chcete, aby bolo zábradlie čo najmenej nápadné, ideálne sú sklenené prvky.
4.1. Drevené Schodisko: Tipy na Materiály
Drevo patrí k najobľúbenejším materiálom pri stavbe schodov. Masívne drevo je mimoriadne odolné. Pri tvrdých druhoch dreva je znížená aj náročnosť na starostlivosť. Existujú však aj dyhované drevené materiály, ktoré sa taktiež hodia na stavbu schodísk.
Borovica je vhodná na schodnice.
Smrekovec je veľmi odolný.
Duglaska dobre znáša zaťaženie.
Jadrové drevo z duba je vyhľadávaným materiálom na drevené schody.
Buk lesný sa dá spracovať na stabilné schody a madlá.
Javorové drevo vytvára jasné akcenty, napríklad na madlách a schodniciach.
Jaseň sa vyznačuje zaujímavou textúrou.
Orechové drevo má tmavý odtieň s jemne červenkastým nádychom.
Tip: Jednoduché oceľové alebo drevené priečky s rovným madlom sú cenovo výhodnejšie ako sústružené a ohýbané varianty.
5. Osvetlenie a Akustika

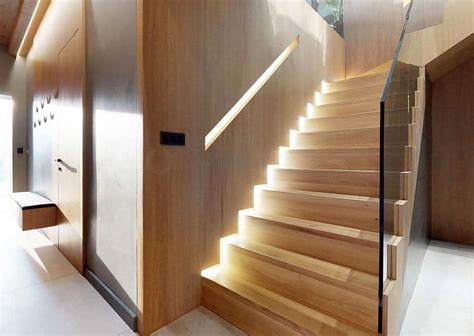

Priestor schodiska musí byť osvetlený a vzdušný. Svetlo je rozhodujúcim dizajnovým faktorom v obytnom priestore. Odporúčame preto plánovať schody v blízkosti okna. Dôležitou súčasťou schodísk je denné svetlo. Na schodisko môžete umiestniť akcentové osvetlenie. Svietidlá poslúžia aj na orientáciu a zvyšujú bezpečnosť. V prípade umelého osvetlenia je dobré umiestniť ho smerom zhora. Vhodné sú aj zabudované svetlá v stene. Osvetlenie je možné zabudovať aj priamo do schodov, vďaka čomu dosiahneme lepšie osvetlenie jednotlivých stupňov.
Hluk prenášaný zo schodiska nesmie prekračovať predpísané hodnoty a musí spĺňať požiadavky stavebnej akustiky. Zvuková izolácia: Oddelením vstupnej a výstupnej plochy od stropu zabránite tomu, aby ste počuli kroky na schodoch v celom dome.
6. Profesionálne Poradenstvo a Tvorba Výkresov
To, či sú splnené statické požiadavky a či môžete postaviť schodisko na požadovanom mieste podľa plánu, odporúčame overiť si u odborníkov z oblasti architektúry alebo stavebného inžinierstva. Poznámka: Čo najskôr sa preto stretnite so stavebným inžinierom alebo architektom, aby vám poskytol odborné poradenstvo. Projektanti a architekti majú s touto činnosťou bohaté skúsenosti, schodisko je jedna zo základných vecí v dispozícii domu a musia sa spočítať veľmi presne. Vždy je však dobré vyberať schodisko s architektom. Ďalšou alternatívou je možnosť výroby schodiska na mieru.
Prvým krokom je rozhodnúť o type schodiska, ktoré chcete navrhnúť. Na základe typu a umiestnenia schodiska a požiadaviek na jeho konštrukciu začnite s návrhom. Po dokončení návrhu môžete začať s vytváraním výkresu. Ten by mal byť vykonaný v mierke a zahŕňať pohľady z rôznych uhlov (napr. pôdorys, rezy a pohľady). Pridajte do výkresu detaily, ako sú materiály, z ktorých bude schodisko vyrobené, typy povrchov stupňov a špecifikácia zábradlia. Po dokončení výkresu si dajte svoj návrh schodiska skontrolovať a schváliť odborníkom, ako je architekt alebo stavebný inžinier. Kvalitnú konštrukciu schodiska poznáme podľa toho, že sa na schodisku pohybujeme pohodlne a bez strachu. Pri stavbe schodiska je nevyhnutné dodržiavať všetky dôležité pravidlá a normy, aby bolo schodisko funkčné, bezpečné a pohodlné. Zvážiť je potrebné nielen dizajn a kvalitný materiál, ale aj technické aspekty konštrukcie.
Výkresy výstuže schodísk v CAD sú kľúčové pre správnu a bezpečnú realizáciu.
