Výkres schodiska poskytuje dôležité informácie pre staviteľov, ako sú rozmery, materiály a špecifikácie konštrukcie. Vytvorenie výkresu schodiska vyžaduje starostlivú prípravu a pozornosť voči detailom, s dôrazom na funkčnosť, bezpečnosť a dodržiavanie platných noriem.
Fázy návrhu a tvorby výkresu schodiska
1. Voľba typu schodiska
Prvým krokom je rozhodnúť o type schodiska, ktoré chcete navrhnúť. Existuje mnoho typov schodísk, vrátane priamych, L-tvarovaných, U-tvarovaných, špirálových a ďalších. Každý typ má svoje špecifické požiadavky na priestor a konštrukciu.
2. Orientácia v stavebných predpisoch a normách
Predtým, než začnete kresliť výkres, je dôležité sa zoznámiť s miestnymi stavebnými predpismi a normami, ktoré sa týkajú schodísk. Tieto predpisy zabezpečujú bezpečnosť a prístupnosť.
Kľúčové regulačné požiadavky na schodiská:
- Rozmery stupňov: Normy obvykle špecifikujú minimálnu a maximálnu výšku a šírku stupňov. V SR sa väčšinou stretneme s požiadavkou, že výška stupňa (tzv. šľapka) by nemala prekročiť 19 cm a šírka stupňa (tzv. podstupnica) by mala byť adekvátna pre bezpečné používanie.
- Šírka schodiska: Minimálna šírka schodiska je ďalším dôležitým faktorom, ktorý je určený zákonom.

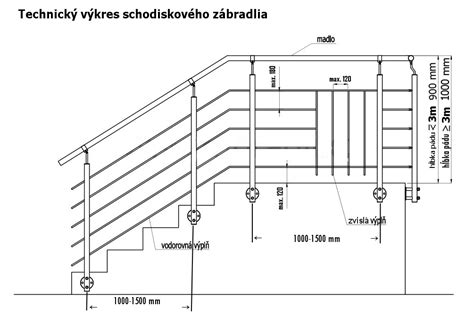

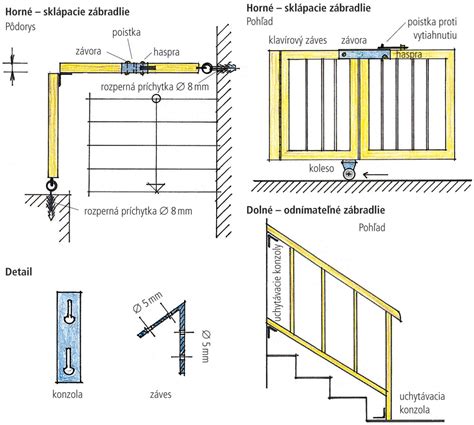

- Výška a typ zábradlia: Zábradlie je nevyhnutnou súčasťou každého schodiska na zaistenie bezpečnosti.
- Svetlá výška: Normy tiež často určujú minimálnu svetlú výšku nad schodiskom, aby sa zabezpečilo pohodlné a bezpečné používanie schodiska.
Špecifické požiadavky na bezbariérový prístup a bezpečnosť schodísk:
- Schodiskové rameno a rampa musia byť po oboch stranách vybavené držadlom vo výške 900 mm. Odporúča sa vybudovať držadlo aj vo výške 750 mm.
- Držadlo musí presahovať začiatok a koniec schodiskového ramena alebo rampy najmenej o 150 mm.
- Tvar držadla musí umožňovať pevné uchopenie rukou.
- Ak sú schodiskové ramená jediným prístupom, musia byť priame.
- Nástupná hrana schodiskového stupňa nemôže prečnievať cez podstupnicu.
- Schodisko so stupňami bez podstupníc sa nemôže navrhovať.
- Prvý a posledný stupeň každého schodiskového ramena, ako aj začiatok a koniec rampy, musia byť výrazne farebne a povrchovou úpravou rozoznateľné od okolia, napríklad reliéfnou dlažbou.
- Schodisko a rampa vysunuté do priestoru musia byť upravené tak, aby sa zabránilo možnosti vstupu zrakovo postihnutej osoby do priestoru s nižšou výškou ako 2 200 mm.
Špecifické požiadavky na rampy:
- Rampa musí byť široká najmenej 1 300 mm a jej pozdĺžny sklon môže byť najviac 1 : 12.
- Ak rampa nie je dlhšia ako 3 000 mm, môže mať výnimočne sklon najviac 1 : 8; to neplatí pri dome s bytom osobitného určenia a zariadení sociálnych služieb určenom na užívanie osobami s obmedzenou schopnosťou pohybu a orientácie.
- Rampa musí mať po oboch stranách vodiacu tyč vo výške 300 mm.
- Rampa dlhšia ako 9 000 mm musí byť prerušená odpočívadlom s dĺžkou najmenej 2 000 mm.
How To Calculate Stairway Risers - Stair Construction And Design
3. Vytvorenie detailného návrhu
Na základe typu a umiestnenia schodiska a požiadaviek na jeho konštrukciu začnite s návrhom. Rozhodnite sa pre rozmery stupňov, výšku a šírku schodiska, rovnako ako pre počet stupňov a podesť. Tieto parametre musia byť v súlade s predtým preskúmanými normami.

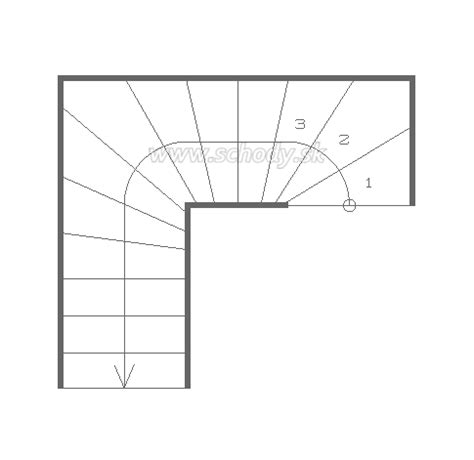

4. Samotná tvorba výkresu
Po dokončení návrhu môžete začať s vytváraním výkresu. Ten by mal byť vykonaný v mierke a zahŕňať pohľady z rôznych uhlov (napr. pôdorys, bočný a čelný pohľad). Pridajte do výkresu detaily, ako sú materiály, z ktorých bude schodisko vyrobené, typy povrchov stupňov a špecifikácia zábradlia. Dnes sa často využívajú výkresy tvaru schodísk v CAD programoch, ktoré umožňujú precízne a podrobné spracovanie vrátane schodiska a rampy, napríklad v podchode.
Armovanie a konštrukčné špecifikácie
Hoci detailné informácie o armovaní nie sú v predloženom materiáli explicitne uvedené, je dôležité poznamenať, že armovanie prvkov schodiska je kľúčovou súčasťou špecifikácie konštrukcie. Výkresy konštrukcie, ktoré zahŕňajú plány armovania (rozmiestnenie výstužných prútov), sú nevyhnutné pre správnu statickú funkčnosť a dlhú životnosť schodiska. Tieto detaily sú spravidla súčasťou dokumentácie, ktorú vypracuje a schváli stavebný inžinier.
Kontrola a schválenie návrhu
Po dokončení výkresu si dajte svoj návrh schodiska skontrolovať a schváliť odborníkom, ako je architekt alebo stavebný inžinier. Tento krok je nevyhnutný na zabezpečenie súladu s normami, bezpečnosti a statickej stability konštrukcie.
