Výkresy krovov sú neoddeliteľnou súčasťou každej stavby, ktorá má strechu. Predstavujú detailný plán konštrukcie, ktorý slúži ako návod pre tesárov a pokrývačov pri realizácii. Pochopenie týchto výkresov je kľúčové pre úspešnú a bezpečnú realizáciu strešnej konštrukcie, od základných princípov až po špecifické detaily.

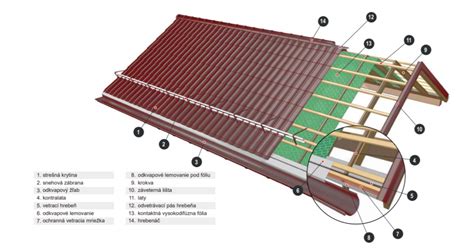

Všeobecné zásady kreslenia výkresov krovov
Do výkresu krovu sa zakresľujú všetky prvky střešní konštrukcie, ktoré sú potrebné na zhotovenie krovu a strešného plášťa. Tieto výkresy sa zvyčajne kreslia v mierke 1:50 alebo 1:100. Je dôležité si uvedomiť, že pri realizácii krovu je vo väčšine prípadov nosné murivo a stropná konštrukcia už zhotovené. Preto sa v pôdorysoch ani rezoch nezobrazujú priečky, podlahy a iné nenosné konštrukcie.
Pôdorys krovu: Pohľad zhora
Pôdorys krovu zobrazuje konštrukciu strechy v pohľade zhora, avšak bez strešného plášťa, teda bez lát, kontralát a debnenia. V pôdoryse aj v reze musia byť zahrnuté všetky nosné konštrukcie, vrátane muriva a schodíšť. Zakresľujú sa aj konštrukcie, ktoré vystupujú nad úroveň strešného plášťa, ako sú komíny či štítové steny.
Konštrukcie viditeľné v pohľade zhora sa v pôdoryse zakresľujú hrubou plnou čiarou. Medzi tieto konštrukcie patria:
- Nosné murivo: Základná podpora celej strešnej konštrukcie.
- Pozednice: Drevené prvky uložené na vrchnej časti muriva, na ktorých spočívajú krokvy.
- Vaznice: Horizontálne nosné prvky krovu, ktoré podopierajú krokvy.
- Kleštiny: Horizontálne prvky spájajúce protilehlé krokvy.
- Pásky a vzpěry: Spevňujúce prvky prenášajúce zaťaženie.
- Vazné trámy: Horizontálne nosné trámy spájajúce spodné časti krokiev.
Konštrukcie, ktoré sú v pôdoryse zobrazené ako šikmé (napr. krokvy), sa zakresľujú osovo tenkou prerušovanou čiarou s jednou bodkou. Hrebeň strechy sa zakresľuje veľmi hrubou plnou čiarou s dvoma bodkami.
How to Draw a Roof Plan in AutoCAD (Step-by-Step Tutorial)

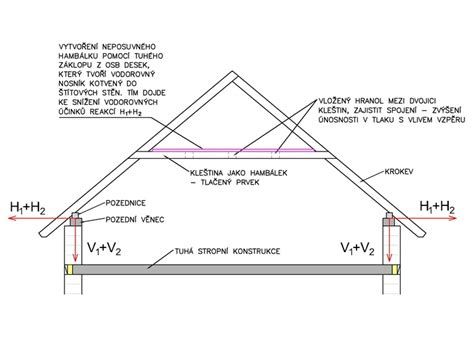

Rez krovom: Detailný pohľad
Rez krovom poskytuje detailný pohľad na vertikálnu skladbu. Konštrukcie viditeľné v reze sa zakresľujú hrubou plnou čiarou. Pre prvky, ktoré sa javia ako prierez (vaznice, pozednice, zdivo), sa používa veľmi hrubá plná čiara bez šrafovania.
Kótovanie výkresov krovov
Správne kótovanie je nevyhnutné pre presnú realizáciu. Pri kótovaní sa musia dodržiavať všeobecné zásady, aby bol výkres jednoznačný a prehľadný.
Kótovanie pôdorysu
- Vnútorné kóty: Kótujú sa osové vzdialenosti krokví, osové vzdialenosti stĺpikov a vzdialenosti ďalších konštrukcií (komín, výlez) k nosným múrom.
- Vonkajšie kóty: Slúžia na určenie celkových rozmerov, vzdialeností a hrúbok nosných stien, presahov strechy a celkových dĺžok.
Kótovanie rezu
| Typ kóty | Čo sa kótuje |
|---|---|
| Vonkajšie | Veľkosti šikmých prvkov, sklony, šikmé vzdialenosti vazníc, presahy. |
| Vnútorné | Výšky nadezdívok, vencov, vazníc, pozedníc a kleštín. |
| Výškové | Výška hrebeňa, výška okapu, výška stropu. |
Dôležité pravidlá kótovania
Všetky rozmerové informácie sa musia jasne a úplne uviesť priamo na výkrese. Na výkrese sa nemá uvádzať viac kót, ako je potrebné na jednoznačné určenie prvku, aby sa zabránilo „prekótovaniu“. Každý tvarový prvok sa musí na výkrese kótovať len raz. V prípade potreby sa doplňujúce informácie alebo informatívne kóty uvádzajú v oblých zátvorkách.
Na každom výkrese sa majú použiť pre všetky kóty rovnaké jednotky (napr. milimetre). Značka jednotiek sa za kótou neuvádza. Ak sa pri kótovaní používajú rozdielne meracie jednotky, musia sa zreteľne uviesť pri kótach.
