Trend zdravého a ekologického bývania nie je len otázkou posledných rokov. Drevo ako stavebný materiál má z hľadiska komplexu mechanických, tepelnotechnických, estetických, úžitkových, technologických vlastností a dopadu na životné prostredie svoju nezastupiteľnú pozíciu. Hovorí sa o ňom ako o surovine 21. storočia. V súvislosti s drevostavbami hovoríme o eko stavbách, ktoré vychádzajú z konceptu pasívneho domu s dôrazom na bioklimatický design. Izolované drevostavby predstavujú eko stavby, ktoré poskytujú najlepší tepelný komfort a odpovedajúce úspory energie.
Vo výstavbe rodinných domov sa v čoraz väčšej miere začínajú presadzovať pasívne a nízkoenergetické domy. Ideálnym riešením, ktoré spĺňa všetky tieto požiadavky, je montovaná drevostavba. Trvalá udržateľnosť je nepochybne veľmi diskutovanou témou posledných rokov ako i budúcnosťou výstavby. Rozhodnutie pre eko stavbu moderného drevodomu je určite tým správnym krokom.
Výhody a mýty o drevostavbách
Drevo u nás bolo na rozdiel od zahraničia pokladané za podradný stavebný materiál a drevené domy boli podľa stavebných poriadkov platných v predchádzajúcich dvoch storočiach povoľované v mestách len ojedinele. Avšak moderné drevostavby prinášajú množstvo výhod a vyvracajú mnohé staré mýty.
Životnosť a odolnosť
Z hľadiska životnosti je drevo plne porovnateľné s ostatnými stavebnými materiálmi: po celú dobu existencie treba drevenému domu venovať náležitú starostlivosť tak ako stavbe z tehál alebo iného materiálu. Pri horení dreva sa na jeho povrchu vytvára zuhoľnatená vrstva, ktorá bráni prístupu kyslíka do hĺbky dreva a spomaľuje tak jeho deštrukciu. Na rozdiel od oceľových konštrukcií, ktoré sa pri požiari rúcajú veľmi rýchlo a neočakávane, drevo horí pomaly, čo môže byť výhodou pri hasení. Moderné drevené konštrukcie sú proti požiaru veľmi odolné a paradoxne väčšie nebezpečenstvo pre užívateľov predstavuje horenie vnútorného vybavenia ako konštrukcie.
Ekologický aspekt a využívanie lesov
Niekedy je možné stretnúť sa s námietkou, že kvôli domom z dreva sa ničia naše lesy neúmerným výrubom. Les je živý organizmus, ktorý prechádza neustálym procesom vzniku a zániku. Zalesnená oblasť našej republiky sa za posledných 200 rokov zväčšila o celú tretinu a každý rok v našich lesoch dorastie asi 18 miliónov kubických metrov dreva, pričom ročná výťažnosť sa pohybuje okolo 15 miliónov. Na porovnanie - v susednom Rakúsku dorastie každé dve minúty drevná hmota postačujúca na výstavbu jedného priemerného dreveného domu, u nás je táto doba ešte asi o 15 % kratšia.
Ochrana pred škodcami
Ten, kto niekedy videl krov starého domu napadnutý drevokazným hmyzom, by si mohol myslieť, že rovnaký osud postretne aj drevený dom. Lenže deštrukčné vplyvy, hoci iného charakteru, môžu stretnúť stavbu z akéhokoľvek materiálu. Kvalitní dodávatelia používajú na stavbu výhradne suchý materiál s obsahom vody do 10 %, ktorý je proti škodcom dostatočne rezistentný.
Tepelná pohoda a úspora miesta
Vykurovanie murovanej stavby prebieha na princípe akumulácie - pre dokonalú tepelnú pohodu je najprv potrebné zahriať steny, až potom vzduch v miestnosti. Pri drevostavbách je to naopak - najprv sa ohrieva vnútorný vzduch. Oproti murovanému domu s rovnakou zastavanou plochou však ponúka drevostavba o osem až desať percent podlahovej plochy viac, pretože vďaka výbornej izolácii môžu byť obvodové steny tenšie.
Konštrukčné systémy drevostavieb
VYSVETLENIE VŠETKÝCH RÁMOVÝCH STÁNOK... ZA PÚHLE 12 MINÚT! (Výstavba domu/Rámové stavby členov)
Konštrukčné systémy drevostavieb sú v dnešnej dome veľmi rozmanité, nielen z hľadiska použitých konštrukčných a izolačných materiálov, ale aj z pohľadu technologických zariadení domu, ako sú tepelné čerpadlá, riadené vetranie či fotovoltika. Drevostavbu je možné pripraviť v dielni či výrobnej hale po jednotlivých dieloch či celých konštrukciách. Pri murovaných a monolitických stavbách sa musí konštrukcia realizovať priamo na stavbe, čím sa nedá vyvarovať nepresnostiam a vplyvu počasia. Vďaka takémuto riešeniu môže byť hrubá stavba realizovaná v rámci niekoľkých týždňov.
Tu je prehľad najčastejších konštrukčných systémov:
Stĺpikový konštrukčný systém (Two by Four)
Stĺpikový konštrukčný systém je jednoduchý a nevyžaduje veľkú mechanizáciu. Montovanie domu sa kompletne realizuje na stavenisku. Základom konštrukčného systému drevenej stavby sú drevené stĺpiky profilov 50 - 60/100 - 140 mm. Ak zo statického hľadiska alebo z hľadiska zvýšených požiadaviek na tepelnú ochranu profil nevyhovuje, vytvárajú sa potrebné profily združovaním alebo vytvorením stĺpikov členeného alebo zloženého prierezu (tvaru I, skriňové prierezy). Často sa môžeme stretnúť s názvom „two by four“. Drevené prvky konštrukcie sa zostavujú buď priamo na stavbe do stien, alebo sa prefabrikujú v podobe stenových dielcov. Vodorovnými prvkami sa vymedzujú parapety, nadpražia otvorov a ukončujú sa nimi steny. Priestorovú tuhosť zabezpečujú doskové materiály v podobe konštrukčných sadrokartónových dosiek. Priestor medzi stĺpikmi rastra sa vypĺňa tepelnou minerálnou izoláciou. Základné spojovacie prostriedky pre montovaný dom sú klince a plášť stien je z veľkoplošných materiálov.
Panelový konštrukčný systém
Dôvodom rozšíreného uplatnenia panelového konštrukčného systému pri výstavbe a montovaní drevodomov sú jeho konštrukčné, výrobné, montážne, finalizačné a iné prednosti. Hlavnou prednosťou konštrukcie panelového systému z dreva je možnosť maximálnej prípravy stavby vo výrobe a rýchla montáž a dokončenie stavby na stavenisku. Panelový konštrukčný systém je založený na výrobe jednotlivých druhov panelov stavebnej konštrukcie z dreva (panely - podlahové, obvodové, priečkové, stropné, štítové, strešné) vo výrobnej hale, ich doprave na miesto staveniska a rýchlej montáži pomocou techniky. Konštrukčný systém pre montované domy umožňuje využívať pokrokové výrobné technologické linky s uzlami automatizácie, využiť kapacitu vyšších tried kamiónových ťahačov na jednorazovú dopravu vyrobeného objektu na miesto staveniska. Základom konštrukcie panelov je drevený rám. Drevený rám panelu je konštrukčne prispôsobený s ohľadom na jeho funkciu, ktorú plní v stavebnej konštrukcii. Panely s rozdielnou funkciou majú prispôsobenú nielen konštrukciu a dimenzie rámu, ale využívajú aj iné veľkoplošné materiály. Priestor medzi rebrami je vyplnený tepelno-zvukovou izoláciou.

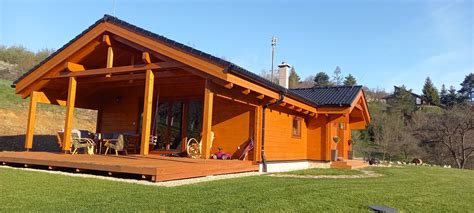

Zrubové konštrukcie
Moderné zrubové konštrukcie pre výstavbu drevodomov sú konštrukčne ovplyvnené vyššími požiadavkami človeka na bývanie, vyššími normovými kritériami na kvalitu konštrukcií, širokými technologickými možnosťami drevárskej priemyselnej výroby, výskumom konštrukcií, vývojom stavebných materiálov (tepelnoizolačných, oplášťovacích a pod.) a ich cenovou dostupnosťou. Základným konštrukčným prvkom novodobých zrubových konštrukcií z masívu je strojovo profilované drevo. Zrubové prvky pritom môžu mať maximálnu vlhkosť čerstvo zoťatého stromu alebo môžu byť čiastočne presušené (prirodzene, umelo), alebo môžu byť úplne vysušené pre klimatickú oblasť, v ktorej budú použité na výstavbu drevodomu. Zrubové konštrukcie z lepeného dreva pre montované domy sú technicky najmodernejšie konštrukcie. Zrubové lepené prvky sú vyrobené zlepením z viacerých častí. Lepenie sa praktizuje na hrúbku, výšku a dĺžku prvku. Zrubové lepené prvky majú rôzne dimenzie a tvar priečneho profilu. Pri montovaní domu je tesnenie vodorovných škár realizované princípmi ako pri zrubových konštrukciách z masívu. Zrubová stavba bude skutočne vyzerať ako víkendové bývanie, ale na okraji lesa bude pôsobiť veľmi prirodzene.
Skeletový konštrukčný systém
Skelet je priestorový nosný systém vytvorený zo zvislých (stĺpy) a vodorovných (prievlaky) nosných prvkov. Výplne obvodovej steny a vnútorné priečky sú nenosné. Stĺpy a prievlaky dohromady tvoria skelet, ktorý je nutné priestorovo stužiť. Na zabezpečenie priestorovej stability sa v konštrukcii umiestňujú stabilizačné prvky do stien a podľa potreby aj do stropov (ak nie je tuhosť stropnej konštrukcie vytvorenej na báze veľkoplošných materiálov dostatočná), tým sa zabezpečí stabilita montovaného domu. Pri návrhu je veľmi dôležité riešenie napojenia jednotlivých prvkov. Nosná konštrukcia je z dôvodu väčších dimenzií prvkov zvyčajne priznaná v interiéri. Na skelet sa z vonkajšej strany montuje obvodový plášť zaisťujúci všetky izolačné, akustické a estetické funkcie. Skeletová konštrukcia umožňuje úplne otvorené alebo ľubovoľne členené dispozície (napr. domy, administratívne budovy či sklady). Hlavnými zástupcami sú konštrukcie založené na princípe ľahkého skeletu, kde sa pripravujú celé vonkajšie aj vnútorné steny vrátane výplní otvorov, fasády a rozvody inštalácií.
Masívne konštrukcie (CLT panely)
CLT panely patria spolu s drevenicami do skupiny masívnych konštrukčných prvkov. Alternatívou sendvičových konštrukcií sú masívne konštrukcie vytvorené z krížom lepených CLT formátov. Vďaka svojim dobrým mechanickým vlastnostiam sa CLT panely využívajú aj pre výškové drevostavby. Rovnako ako drevenice dobre akumulujú teplo. Okrem toho majú špičkové mechanické vlastnosti a vďaka tomu sa hodia pre stenové, stropné aj strešné konštrukcie. Medzi ich ďalšie prednosti patrí plošná vzduchotesnosť, nepriezvučnosť, pohľadová kvalita a nízke dotvarovanie.
Prehľad hlavných konštrukčných systémov drevostavieb
| Systém | Popis | Výhody | Typický materiál |
|---|---|---|---|
| Stĺpikový | Jednoduchý systém, montáž na stavenisku, drevené stĺpiky, plášť z veľkoplošných materiálov. | Jednoduchosť, menšia mechanizácia. | Drevené stĺpiky, OSB, sadrokartón. |
| Panelový | Výroba panelov v hale, rýchla montáž na stavenisku. | Maximálna príprava vo výrobe, rýchla montáž, presnosť. | Drevený rám, veľkoplošné materiály, izolácia. |
| Zrubový | Z masívu alebo lepeného dreva, strojovo profilované prvky. | Prirodzený vzhľad, zlepšené tepelno-technické vlastnosti (lepené zruby). | Strojovo profilované drevo, lepené drevo. |
| Skeletový | Zvislé (stĺpy) a vodorovné (prievlaky) nosné prvky, nenosné výplne. | Veľká variabilita rozmiestnenia priečok, otvorená dispozícia. | Drevené stĺpy a prievlaky, ľahké priečky. |
| CLT panely | Krížom lepené drevené panely, masívna konštrukcia. | Špičkové mechanické vlastnosti, plošná vzduchotesnosť, nepriezvučnosť, akumulácia tepla. | Krížom lepené lamelové drevo. |
Kvalita materiálov a certifikácia
Kvalita dreva, ktoré sa používa v konštrukciách drevostavieb, je veľmi širokým pojmom. Drevostavby sa zhotovujú väčšinou zo smrekového alebo jedľového dreva vysušeného na maximálne 15 percent vlhkosti. Na výstavbu dreveného zrubu sa používa surová guľatina, ktorá obsahuje 30 až 40 percent vlhkosti. Tento fakt treba zohľadniť pri výstavbe zrubového domu, použitej technológii pri jeho dokončovaní a aj počas bývania v takejto stavbe. Drevo nesmie byť nijak poškodené, napadnuté hnilobou, škodcami a nesmie pochádzať z kalamitnej ťažby alebo chránených oblastí. Drevo by malo byť opracované zo štyroch strán, ohobľované a, ak je to možné, upravené so zrazenými hranami. Ak je materiál na výstavbu vystavený poveternostným podmienkam, mal by byť zhotovený z lepených prvkov, aby sa zamedzilo jeho krúteniu a nadmernému praskaniu.
Keďže samotný zákazník nedokáže rozpoznať, akú triedu kvality použil daný dodávateľ drevostavby, existujú certifikačné orgány, ktoré vydávajú jednotlivým firmám osvedčenia, že zhotovujú drevostavby podľa súčasným platných noriem. Mali by ste žiadať minimálne certifikáciu platnú pre územie Slovenskej republiky. Sekcia drevostavieb Združenia výrobcov a spracovateľov dreva SR (ZSD SR) sa rozhodla zaviesť značku kvality drevostavieb, ktorá je výrazom snahy o skultivovanie trhu drevostavieb. Značka kvality nenahradzuje certifikáciu, ale nezávislou odbornou komisiou posúdi komplexné riešenie drevostavby. Z tohto dôvodu sa značka kvality venuje nielen prefabrikovaným výrobkom, ale aj stavebnej montáži. Služba je úplne zadarmo.
Izolácia drevostavieb s produktami Isover
Táto stránka ponúka najmä vhodné izolačné materiály pre drevostavby. Pri výbere materiálov treba zohľadniť, ako priamo ovplyvňujú prevádzkové náklady domu pri jeho používaní, čiže dôležité sú predovšetkým ich tepelno-izolačné vlastnosti a nízka potreba údržby, resp. bezúdržbovosť, aby mal stavebník čo najmenej nákladov a zároveň maximálny komfort pri používaní stavby. Ak chcete dosiahnuť tepelný a akustický komfort stavby, určite investujte do kvalitnej izolácie. Jej výber závisí od zvoleného konštrukčného systému. Malá pozornosť sa venuje aj akustickému riešeniu stavby, čo je však chyba.
Materiály Isover pre zateplenie drevených konštrukcií
Drevostavba si žiada izolovať jej obvodové konštrukcie, odporúčame používať izolačné materiály na to určené. Pri návrhu je potrebné sa oboznámiť s technickým listom výrobku. Izolujte drevodomy s nami - predstavujeme materiály Isover vhodné pre zateplenie drevenej konštrukcie.
- Obvodové konštrukcie (steny): Na obvodové konštrukcie drevostavieb, teda izoláciu stien drevodomu, je k dispozícii široká paleta kvalitných výrobkov na kontaktné zateplenie, do prevetrávaných fasád, ako výplň do rámových konštrukcií aj inštalačnej vrstvy. Isover ponúka aj špeciálne izolačné dosky určené pre zateplenie drevostavby - Isover WOODSIL. Izolačné dosky z kamennej vlny s vynikajúcimi tepelno a zvukovoizolačnými vlastnosťami boli vyvinuté pre drevodomy. Špeciálny rozmer 580x1000 mm je vhodný pre použitie v drevostavbách. Dosky sú určené najmä na použitie ako tepelná, akustická a protipožiarna izolácia vonkajších a vnútorných stien drevostavieb a prefabrikovaných konštrukcií.
- Strechy a podkrovia: Vhodné sú aj na použitie ako izolácia šikmých striech a podkroví (s vkladaním izolácie medzi krokvy aj do prídavného roštu), ľahkých deliacich priečok, dutín konštrukcií zavesených podhľadov, trámových stropov resp. Na izolovanie šikmých striech, medzi krokvy sú určené izolácie radu Isover UNIROL. Zateplenie šikmej strechy drevodomu, povaly odporúčame vyhotoviť vždy v dvoch vrstvách. Druhá - inštalačná vrstva môže byť z toho istého materiálu alebo sa môže použiť izolácia Isover DOMO. Pri šikmých strechách netreba zabudnúť na správne umiestenie parozábrany.
- Akustická izolácia: Veľmi dobrá absorpčná schopnosť vláknitých materiálov Isover umožňuje ochranu nielen pred rušivým hlukom zo susedných miestností, ale tiež pred nežiaducim vonkajším hlukom.
- Sokel: Pri pasívnych domoch je optimálna hrúbka sokla 200 mm. Pri nepodpivničených nízkoenergetických domoch sa priemerná hrúbka izolácie sokla pohybuje okolo 120 mm.
Katalóg tepelných väzieb Isover
ISOVER vydal už tretí diel Katalógu tepelných väzieb. Tentokrát na tému spodná stavba. Katalóg obsahuje 42 konštrukčných detailov zo troch odlišných nosných systémov pre murované stavby i drevostavby vo troch energetických úrovniach. Jedná sa o neoceniteľnú pomôcku pre riešenie uvedeného typu detailu so zameraním na vyššie energetické štandardy. Výslednou snahou je pri návrhu a prevedení detailu maximálne obmedziť negatívny vplyv tepelných väzieb. Katalóg tepelných väzieb III - Spodná stavba, ale i oba predchádzajúce diely sú dostupné aj v elektronickej verzii na webových stránkach www.isover.cz.
