Vonkajšie faktory ovplyvňujúce životnosť potrubia

Životnosť hydraulického čerpadla a celého potrubného systému je ovplyvnená mnohými faktormi. Okrem samotného dizajnu čerpadla a výrobných faktorov zohrávajú významnú úlohu aj komponenty súvisiace s čerpadlom, ako sú spojky a olejové filtre, ako aj proces výberu, skúšobnej prevádzky a prevádzky samotného mechanizmu. Správna inštalácia a údržba sú kľúčové pre zabezpečenie dlhej a bezproblémovej prevádzky.

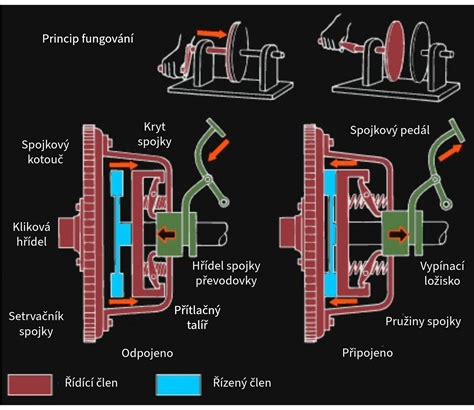

Spojky a ich vplyv na systém

Hriadeľ pohonu hydraulického čerpadla nemôže sám o sebe odolať radiálnej a axiálnej sile. Preto nie je dovolené priamo inštalovať remenice, ozubené kolesá alebo iné podobné komponenty na koniec hriadeľa. Zvyčajne sa na spojenie hnacieho hriadeľa a hnacieho hriadeľa čerpadla používa spojka.

Z výrobných dôvodov môže koaxiálnosť čerpadla a spojky presahovať štandardné odchýlky v zostave. Pri vyšších otáčkach čerpadla odstredivá sila deformuje spojku, čo zvyšuje odstredivú silu a vytvára začarovaný cyklus. To vedie k vibráciám a hluku, ktoré negatívne ovplyvňujú životnosť čerpadla.

Okrem toho faktory ako uvoľnené spojovacie čapy, neskoré upevnenie alebo nečasová výmena opotrebovaných gumových krúžkov tiež ovplyvňujú funkčnosť systému.

Požiadavky na montáž spojky:

• Chyba súososti dvoch hriadeľov tuhej spojky by mala byť menšia alebo rovná 0,05 mm.
• Chyba súososti dvoch osí elastickej spojky by mala byť menšia alebo rovná 0,1 mm.
• Uhlová chyba dvoch osí by mala byť menšia ako 1 stupeň.
• Hnací hriadeľ a koniec čerpadla by mali udržiavať vzdialenosť 5 až 10 mm.

Hydraulická nádrž: kľúčový komponent systému

Hlavné funkcie hydraulickej nádrže v hydraulickom systéme zahŕňajú skladovanie oleja, odvádzanie tepla, separáciu vzduchu obsiahnutého v oleji a odstraňovanie peny. Pri výbere palivovej nádrže je potrebné zvážiť tri kľúčové body:

1. Kapacita: Pre mobilné zariadenia sa zvyčajne volí kapacita 2 až 3-násobku prietoku čerpadla, zatiaľ čo pre pevné zariadenia 3 až 4-násobku.
2. Hladina oleja: Keď sú všetky hydraulické valce v systéme vysunuté, hladina oleja v nádrži nesmie klesnúť pod spodnú hladinu. Keď sú valce zasunuté, hladina oleja nesmie prekročiť hornú hladinu.
3. Konštrukcia: Tradičné priečky v nádrži nemusia účinne zachytávať nečistoty. Pozdĺž nádrže by mala byť umiestnená zvislá doska s medzerou medzi každou koncovou doskou a nádržou. Na oboch stranách oddeľovacieho priestoru by mali byť pripojené vstupné a výstupné otvory oleja. Vzdialenosť medzi vstupom a spiatočkou oleja ovplyvňuje účinok rozptylu tepla nádrže.

Hlavné metódy zisťovania úniku oleja z nádrže:

• Naneste bielu pôdu na olejovú nádrž a všetky časti, aby ste priamo pozorovali únik.
• Naneste mydlovú vodu na spoje, aby ste posúdili, či sa tvoria bubliny.
• Pre malé olejové nádrže a chladiče je možné použiť test ponorenia do vody pod stlačeným vzduchom.
• Pri skúške stlačeným vzduchom je hlavné posúdenie rýchlosti poklesu tlaku.
• V prípade zváracích častí, ktoré nie je možné natlakovať, možno prednú časť zvaru potiahnuť bielou zeminou a zadnú časť petrolejom a pozorovať 30 minút, či nie sú viditeľné stopy úniku.

Inštalácia hydraulickej nádrže sa môže líšiť podľa montážnej polohy: horný typ, bočný typ a spodný typ.

• Horná nádrž: Poskytuje lepšiu tuhosť pre inštaláciu hydraulických čerpadiel a iných zariadení. Horná krycia doska má kompaktnú štruktúru a široké uplatnenie. Rebrá na odvádzanie tepla sú často odliate na plášti nádrže.
• Bočná nádrž: Slúži na inštaláciu hydraulického čerpadla a ďalších zariadení vedľa nádrže. Aj keď zaberá väčšiu plochu, inštalácia a údržba sú zvyčajne veľmi pohodlné. Používa sa, keď je prietok systému a kapacita nádrže veľká, najmä ak sa jedna nádrž používa na dodávanie oleja do viacerých hydraulických čerpadiel. Keďže hladina oleja v bočnej nádrži je vyššie ako sací otvor hydraulického čerpadla, má lepší účinok pri nasávaní oleja.
• Spodná nádrž: Umožňuje umiestnenie hydraulického čerpadla pod nádrž. Nielenže je pohodlná pri inštalácii a údržbe, ale výrazne zlepšuje saciu kapacitu hydraulického čerpadla.

Olejové filtre: ochrana pred znečistením

Pevné častice znečistenia v hydraulickom oleji môžu ľahko spôsobiť opotrebenie pohyblivých častí v čerpadle. Preto je nevyhnutné inštalovať olejové filtre na zníženie stupňa znečistenia oleja. Častice znečistenia väčšie ako 40 μm majú významný vplyv na životnosť čerpadla.

Požiadavky na presnosť filtrácie:

• Axiálne piestové čerpadlo: 10 ~ 15 μm
• Lopatkové čerpadlo: 25 μm
• Zubové čerpadlo: 40 μm

Použitie vysoko presných olejových filtrov môže výrazne predĺžiť životnosť hydraulického čerpadla.

Výber olejového filtra

Výkon všeobecného olejového filtra je založený na pomere Beta Ratio. Hodnota výkonu filtra by mala byť vyššia ako 75, čo naznačuje, že filter môže účinne filtrovať danú veľkosť znečisťujúcich častíc.

• Pre ochranu čerpadla by sa olej mal udržiavať pod NAS 9, čo si vyžaduje použitie filtrov s Beta Ratio > 75.
• Pre vysokotlakové olejové filtre slúžiace na ochranu servomotorov a proporcionálnych ventilov by sa mali použiť filtre s Beta Ratio > 75.

Je dôležité poznamenať, že hodnota Beta Ratio je len proporcionálny ukazovateľ. Ak olej nie je na začiatku dostatočne čistý, môže byť potrebné niekoľkokrát ho prefiltrovať, aby sa dosiahla požadovaná čistota. Preto je pred montážou veľmi dôležité vyčistiť ostatné časti potrubia.

Typy inštalácie olejového filtra:

1. Filter nasávania oleja: Jeho hlavnou funkciou je chrániť čerpadlo. Odpor otvoru na nasávanie oleja by nemal byť väčší ako 0,3 baru, inak môže dôjsť k uvoľneniu rozpustených plynov a javu kavitácie v čerpadle. Prietoková kapacita by mala byť viac ako dvakrát väčšia ako prietok hydraulického čerpadla.
2. Olejový filter na tlakovom potrubí: Inštaluje sa za hydraulické čerpadlo na prepravu čistého tlakového oleja do hydraulického systému. Zvyčajne sa vyberá vysoko presný olejový filter s presnosťou filtrácie 3 ~ 20 μm.
3. Spätný olejový filter: Inštaluje sa za celkové spätné olejové potrubie, aby odfiltroval znečisťujúce látky generované vonkajším prienikom do systému a v rámci systému.

Pred a za olejovým filtrom by mal byť nainštalovaný snímač zablokovania filtračného prvku, aby sa včas vymenil filtračný prvok a zabránilo sa nadmernému tlaku.

Prevádzková teplota a jej vplyv

Prevádzková teplota hydraulického systému by sa mala ideálne pohybovať medzi 15 až 80 stupňami Celzia, pričom preferovaná teplota je 25 až 55 stupňov Celzia.

Hydraulický systém nevyhnutne generuje teplo v dôsledku mechanických, tlakových a objemových strát. Ak sa toto teplo neodvádza, teplota oleja príliš stúpne. Vysoká teplota oleja spôsobuje jeho znehodnotenie, tvorbu asfaltu a iných nečistôt, znižuje viskozitu oleja a zvyšuje úniky. To vedie k zhoršeniu mazania, poškodeniu olejového filmu a zintenzívneniu opotrebenia pohyblivých častí v čerpadle, čím sa výrazne skracuje jeho životnosť.

Preto je nevyhnutné inštalovať olejový chladič, keď teplota systému stúpne príliš vysoko. Chladiče sa delia na vzduchové, vodné a iné typy podľa zvolenej situácie.

Naopak, ak je teplota oleja príliš nízka, zvyšuje sa viskozita oleja, čo sťažuje štartovanie a nasávanie oleja čerpadlom, a tým ovplyvňuje jeho používanie. Pred spustením čerpadla v priestoroch s teplotou pod 0 °C by sa mal olej zahriať na teplotu vyššiu ako 15 °C. Hydraulické čerpadlo je možné spustiť až vtedy, keď teplota každého komponentu stúpne nad 15 °C. Na tento účel by mal byť ohrievač umiestnený vodorovne na dne nádrže, aby bol vždy ponorený pod hladinou oleja.

Prevencia a kontrola vibrácií a elektromagnetického rušenia

Keď hmotnostný prietokomer pracuje normálne, meracia trubica je v stave vibrácií a je veľmi citlivá na vonkajšie vibrácie. Ak sú v blízkosti iné zdroje vibrácií, ich frekvencia môže ovplyvniť pracovnú frekvenciu vibrácií meracej trubice, čo spôsobí abnormálne vibrácie a nulový posun prietokomeru a chyby merania. V extrémnych prípadoch to môže spôsobiť nefunkčnosť prietokomeru.

Podobne, ak je v blízkosti prietokomeru silné magnetické pole, bude to mať vplyv na výsledky merania, pretože snímač rozvibruje meraciu trubicu cez budiacu cievku.

Riešenia na minimalizáciu vibrácií a elektromagnetického rušenia:

• Pri výbere prístroja preferujte modely s pokročilými technológiami, ako je digitálne spracovanie signálu (DSP) a technológia MVD Micro Motion, ktoré výrazne znižujú šum signálu.
• Navrhujte a inštalujte hmotnostné prietokomery mimo veľkých transformátorov, motorov a iných zariadení generujúcich silné magnetické polia.
• Ak sa vibráciám nedá vyhnúť, použite izolačné opatrenia, ako sú flexibilné potrubia pripojené k vibračnej trubici alebo nosné rámy na izoláciu vibrácií.

Vplyv tlaku, hustoty a viskozity média

Výrazná zmena prevádzkového tlaku oproti overovaciemu tlaku môže ovplyvniť tesnosť meracej trubice a stupeň budiaceho efektu. To môže zdeformovať symetriu meracej trubice a zmeniť citlivosť snímača prietoku a hustoty, čo je dôležité pre presnosť merania.

Zmena hustoty meraného média priamo ovplyvňuje systém merania prietoku, mení rovnováhu snímača prietoku a spôsobuje nulový posun. Viskozita média zase mení tlmiace charakteristiky systému, čo tiež vedie k nulovému posunu.

Riešenia:

• Pre kompenzáciu tlaku je možné zadať externú hodnotu tlaku do vysielača hmotnostného prietokomeru, ak je prevádzkový tlak známy a konštantný.
• Ak sa prevádzkový tlak výrazne mení, vysielač hmotnostného prietokomeru môže získať dynamickú hodnotu tlaku v reálnom čase z externého zariadenia na meranie tlaku na kompenzáciu.
• Pri výbere médií je vhodné zvoliť jedno alebo viac médií s malým rozdielom v hustote.

Problém dvojfázového toku

Súčasná technológia prietokomerov dokáže presne merať iba jednofázový prietok. Keď sa pracovné podmienky zmenia a kvapalné médium sa odparí, vzniká dvojfázový tok, ktorý ovplyvňuje normálne meranie.

Riešenia:

• Pokládka rovného potrubia: Vyhnite sa vírom spôsobeným kolenami, ktoré spôsobujú nerovnomerné prenikanie vzduchových bublín do trubice snímača.
• Zvýšenie prietoku: Zabezpečí, aby bubliny prechádzali cez meraciu trubicu rovnakou rýchlosťou ako pri vstupe, čím sa kompenzuje vztlak bublín. Odporúča sa, aby prietok nebol menší ako 1/5 celej stupnice.
• Vertikálna inštalácia potrubia smerom nahor: Pri nízkych prietokoch sa bubliny môžu hromadiť v hornej polovici meracej trubice. Vztlak bublín a prúdiace médium ľahko rovnomerne odvádzajú bubliny.
• Použitie usmerňovača: Pomáha pri distribúcii bublín v tekutine.

Materiálové zloženie a výrobný proces potrubia

Pevnosť potrubných rúr je primárne ovplyvnená ich materiálovým zložením. Uhlíková oceľ je najpoužívanejšia vďaka svojej vynikajúcej pevnosti, ťažnosti a zvárateľnosti. Legovaná oceľ, obohatená o prvky ako chróm a nikel, zvyšuje pevnosť a odolnosť proti korózii. Nerezová oceľ, s minimálne 10,5 % chrómu, vytvára pasívnu vrstvu chrániacu pred koróziou.

Výrobný proces tiež hrá kľúčovú úlohu. Bezšvíkové potrubia, vyrábané bez pozdĺžneho švu, ponúkajú jednotnú štruktúru a vynikajúcu pevnosť. Potrubia ERW (elektrické odporové zváranie) sú ekonomické a efektívne, zatiaľ čo potrubia LASW (pozdĺžne zváranie pod tavivom) sú známe svojou vysokou pevnosťou a kvalitou zvaru.

Tepelné spracovanie a hrúbka steny

Tepelné spracovanie, ako je žíhanie, normalizácia alebo kalenie a temperovanie, upravuje mikroštruktúru a vlastnosti potrubí, čím zlepšuje ich pevnosť, húževnatosť a odolnosť proti opotrebeniu.

Hrúbka steny potrubia je ďalším dôležitým faktorom. Hrubšie steny znamenajú vyššiu pevnosť a odolnosť voči tlaku a teplote, ale tiež zvyšujú hmotnosť a náklady.

Vonkajšie faktory ovplyvňujúce pevnosť potrubia

Okrem vnútorných vlastností materiálu a výroby existuje niekoľko vonkajších faktorov, ktoré môžu ovplyvniť pevnosť potrubia:

• Korózia: Hlavná príčina zlyhania potrubia, oslabuje stenu a znižuje pevnosť.
• Mechanické poškodenie: Priehlbiny, škrabance a ryhy oslabujú stenu potrubia.
• Teplota a tlak: Vysoké teploty znižujú pevnosť materiálu, zatiaľ čo vysoké tlaky zvyšujú namáhanie steny.

Vonkajšie faktory ovplyvňujúce potrubie

Životnosť a spoľahlivosť potrubných systémov sú ovplyvnené rôznymi vonkajšími faktormi, ktoré je potrebné starostlivo zvážiť pri návrhu, inštalácii a prevádzke.

Stres pri inštalácii

Nesprávne zarovnanie prírub alebo teplotné zmeny v potrubí môžu spôsobiť napätie, tlak, krútiaci moment a ťahovú silu na meraciu trubicu prietokomeru. To môže viesť k asymetrii alebo deformácii sondy, čo spôsobuje nulový drift a chyby merania.

Riešenie: Pri inštalácii prietokomeru prísne dodržiavajte špecifikácie a po inštalácii vykonajte nastavenie nuly. Ak je rozdiel medzi prednastavenou nulovou hodnotou a aktuálnou nulovou hodnotou veľký, je potrebné potrubie preinštalovať.

Vibrácie prostredia a elektromagnetické rušenie

Meracia trubica prietokomeru je citlivá na vonkajšie vibrácie a elektromagnetické rušenie. Zdroje vibrácií v blízkosti alebo silné magnetické polia môžu spôsobiť abnormálne vibrácie, nulový posun a chyby merania, alebo dokonca nefunkčnosť prietokomeru.

Riešenie: Používajte prietokomery s pokročilým digitálnym spracovaním signálu. Inštalujte prietokomery mimo silných zdrojov elektromagnetického rušenia. V prípade nevyhnutných vibrácií použite izolačné opatrenia, ako sú flexibilné pripojenia.

Vplyv merania stredného tlaku

Výrazné rozdiely medzi prevádzkovým a overovacím tlakom ovplyvňujú tesnosť meracej trubice a symetriu, čo vedie k zmenám v citlivosti snímača prietoku a hustoty.

Riešenie: Vykonajte kompenzáciu tlaku a nastavenie nuly na prietokomere. Pri známom konštantnom tlaku zadajte externú hodnotu tlaku. Pri premenlivom tlaku použite externé zariadenie na meranie tlaku a dynamickú kompenzáciu.

Problém dvojfázového toku

Súčasné prietokomery sú navrhnuté pre jednofázový prietok. Zmena pracovných podmienok môže viesť k odparovaniu a vzniku dvojfázového toku, ktorý ovplyvňuje meranie.

Riešenie: Zabezpečte rovnomerné rozdelenie bublín v procesnej tekutine. To zahŕňa inštaláciu rovného potrubia, zvýšenie prietoku (nie menej ako 1/5 celej stupnice), inštaláciu vertikálneho potrubia smerom nahor a použitie usmerňovača.

Vplyv merania strednej hustoty a viskozity

Zmena hustoty média priamo ovplyvňuje systém merania prietoku a spôsobuje nulový posun. Viskozita mení tlmiace charakteristiky systému, čo tiež vedie k nulovému posunu.

Riešenie: Pri výbere média preferujte také, ktoré má malý rozdiel v hustote.

Korózia meracej trubice

Korózia kvapaliny, vonkajšie napätie a vniknutie cudzích látok môžu poškodiť meraciu trubicu, čo ovplyvňuje jej funkčnosť.

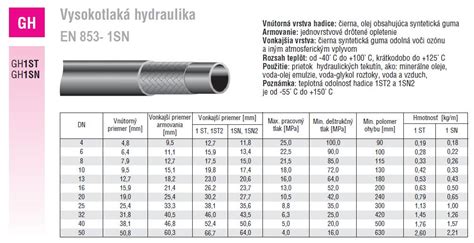

Klasifikácia a úloha hadičiek

Hadice možno rozdeliť na:

• Hadičky (NU): Koniec rúrky olejového plášťa bez priameho závitovania hrubších spojok.
• Upchaté hadičky (EU): Oba konce potrubia sú upnuté zvonku, potom navlečené a privedené spojkami.
• Celkové spojovacie hadičky: Cez vnútorný utláčaný koniec vozíka, druhý koniec cez kabínu mimo hrubého závitu, bez priamych spojovacích spojok.

Úloha hadičiek:

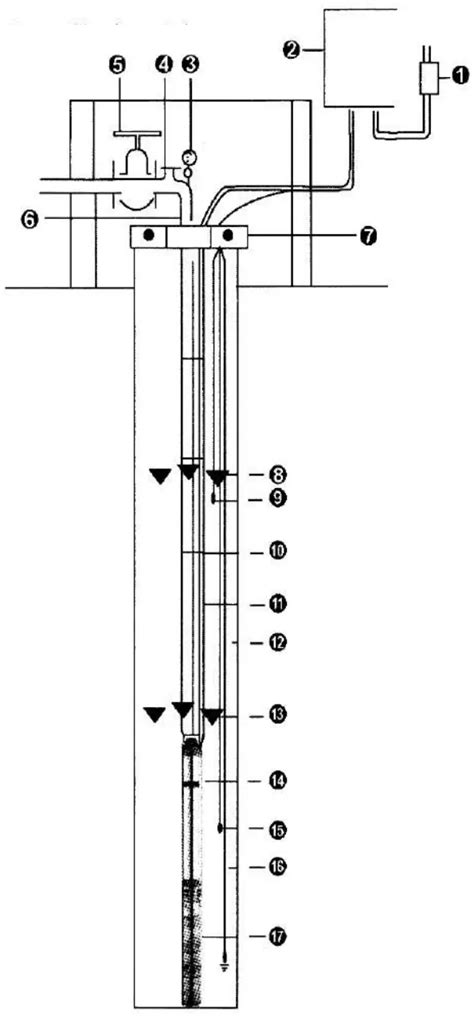

• Ťažba ropy a plynu: Tmelenie vrtov a následné umiestnenie do rúrky olejového plášťa na extrakciu ropy a plynu.
• Voda: Dodávanie vody do studne, keď tlak v otvore nestačí.
• Vstrekovanie pary: Používa sa pri obnove ťažkého oleja na vstup pary z izolovaného potrubia.
• Okysľovanie a štiepenie: Dodávanie okysľovacieho a štiepiaceho média do zásobníka na zlepšenie výťažku.

Výber priemeru potrubia pre záhradné zavlažovanie

Správny výber priemeru potrubia je zásadný pre zabezpečenie dostatočného tlaku a prietoku vody pre všetky zavlažovacie prvky. Nesprávny priemer môže viesť k nedostatočnému zavlažovaniu, stratám tlaku a neefektívnemu využívaniu vody.

Faktory ovplyvňujúce výber priemeru potrubia:

• Dĺžka potrubia: Čím dlhšie potrubie, tým väčší priemer je potrebný na minimalizáciu strát tlaku.
• Prietok vody: Závisí od typu a počtu zavlažovacích prvkov.
• Tlak vody: Dostupný tlak z vodného zdroja.
• Typ zavlažovacieho systému: Rôzne systémy majú rôzne požiadavky.

Pre menšie záhrady môže postačovať priemer 3/4 palca (cca 19 mm) alebo 1 palec (cca 25 mm). Pre rozsiahlejšie systémy je potrebný komplexný hydraulický výpočet.

Potrubné systémy CPVC

Potrubné systémy CPVC (chlórovaný polyvinylchlorid) sú známe svojou odolnosťou voči chemikáliám, vysokým teplotám a kolísaniu tlaku. Vďaka svojej odolnosti voči korózii, nárazu a UV žiareniu sú vhodné pre širokú škálu aplikácií.

Výhody CPVC:

• Vysoká chemická odolnosť
• Tepelná stabilita
• Robustné mechanické vlastnosti
• Odolnosť proti nárazu
• Odolnosť voči UV žiareniu
• Environmentálna šetrnosť

CPVC potrubia môžu poskytnúť desiatky rokov spoľahlivej prevádzky v priemyselných, komerčných a obytných prostrediach.

Výkon plastových rúr

Výkon plastových rúr ovplyvňuje niekoľko faktorov vrátane vlastností materiálu, podmienok prostredia, inštalačných postupov a prevádzkového namáhania.

Výber materiálu:

• PVC: Dobrá chemická odolnosť, vhodný pre studenú vodu a kanalizáciu.
• CPVC: Znesie vyššie teploty, vhodný pre teplú vodu a chemikálie.
• HDPE: Vynikajúca flexibilita a odolnosť proti nárazu, ideálny pre plyn a vodu.
• PEX: Pružný, odolný voči vodnému kameňu a chlóru, vhodný pre inštalatérstvo a podlahové vykurovanie.
• PP: Odolný voči vysokým teplotám a chemikáliám, používaný v priemyselných potrubiach.

Teplota a tepelné účinky:

Plastové rúry sú citlivé na zmeny teploty. Vysoké teploty znižujú pevnosť, zatiaľ čo nízke teploty spôsobujú krehkosť. Tepelná expanzia a kontrakcia vyžadujú zohľadnenie pri návrhu (napr. pomocou expanzných slučiek).

Tlak a mechanické namáhanie:

Každý materiál má menovitý tlakový limit. Prevádzka nad tieto limity môže spôsobiť deformáciu alebo zlyhanie.

Odolnosť proti nárazu a oderu:

Materiály ako HDPE a PEX majú lepšiu odolnosť proti nárazu. S rúrami by sa malo zaobchádzať opatrne, aby sa predišlo namáhaniu.

Inštalačné postupy:

Správna inštalácia, vrátane tesných spojov, rovnomerného podopretia a vyvarovania sa ostrých ohybov, je kľúčová pre dlhú životnosť systému.

Chemická kompatibilita:

Je nevyhnutné vybrať materiály kompatibilné s prepravovanými kvapalinami a podmienkami prostredia.

UV a environmentálna expozícia:

Rúry vystavené slnečnému žiareniu môžu degradovať. Zakopanie alebo ochrana nátermi môže pomôcť.

Údržba a inšpekcia:

Pravidelné kontroly netesností, deformácií a celistvosti spojov zvyšujú výkon a životnosť plastových potrubí.

Priemyselná úprava vody je príkladom, kde sa potrubné systémy CPVC osvedčili vďaka svojej odolnosti voči rôznym chemikáliám a drsným prevádzkovým podmienkam počas desaťročí.
