Vodorovné nosné konštrukcie sú kľúčovým prvkom v architektúre a stavebníctve, ktorý zabezpečuje stabilitu a funkčnosť budov. Prenášajú zaťaženie zo zvislých nosných konštrukcií, ako sú múry a stĺpy, na základy a ďalšie konštrukčné prvky. Systém Porotherm ponúka komplexné riešenia pre preklady a stropné konštrukcie, ktoré kombinujú výhody keramických prvkov s pevnosťou betónu.
Preklady Porotherm: Stabilita nad otvormi
Preklady slúžia k preklenutiu otvorov vo zdivu, typicky nad oknami a dverami. Kvalitný preklad zabezpečí pevnosť steny a pomáha obmedziť tepelné mosty. V rámci kompletného tehlového stavebného systému Porotherm nájdete niekoľko typov prekladov:
- Keramické preklady Porotherm KP 7: Sú nosné a zaťažiteľné ihneď po zabudovaní, bez potreby montážneho podoprenia. Majú univerzálne použitie pre otvory s rozpätím 0,75 až 3,00 m.
- Roletové a žalúziové preklady Porotherm KP Vario: Slúžia ako nosné prvky s možnosťou zabudovania vonkajších roliet alebo žalúzií. Skladajú sa z vnútorného nosného dielu (železobetónový preklad s keramickým povrchom) a vonkajšieho tepelnoizolačného dielu na osadenie schránky.
- Keramické predpäté preklady Porotherm KPP 12: Samotné nie sú nosné. Kompletný, tzv. spriahnutý preklad vznikne až po vymurovaní alebo vybetónovaní tlačenej zóny nad prekladom. Sú vhodné predovšetkým na zhotovenie prekladov vo vnútorných nosných a nenosných stenách.
Dôležité upozornenie: Preklady sa môžu skracovať pílením pomocou vhodného náradia, nie však sekaním.
Stropný systém Porotherm
Strop Porotherm je montovaný systém z nosníkov a vložiek, ktorý sa priamo na stavbe zaleje betónom. Vďaka rýchlosti a jednoduchosti montáže si tento tehlový strop udržiava dlhoročnú tradíciu. Stropný systém je určený na zhotovenie stropov s rozpätím 1,5 až 7,75 m a je primárne určený pre statické zaťaženie.
Hlavné prvky systému:
- Keramické predpäté stropné nosníky (KPSN): Nosné prvky stropu s prierezom 120x65 mm.
- Keramické stropné vložky (KSV): Ukladajú sa nasucho medzi nosníky.
- Vencové tehly (VT): Doplnkový prvok s tepelnoizolačnou vrstvou po obvode stropu.
015# Sestavení a betonování stropu Porotherm | podrobný postup | e4 dům svépomocí
Montáž stropnej konštrukcie
Pri návrhu stropu je dôležité zohľadniť statické požiadavky a dispozičné usporiadanie. Nosníky sa ukladajú podľa kladačského výkresu priamo na posledný rad tehál. Nosníky smú byť podopreté iba na koncoch (prostý nosník).
Kľúčové zásady pri realizácii:
- Nosníky dlhšie ako 4,00 m treba podoprieť už pri ich ukladaní, aby nedošlo k poškodeniu v dôsledku nadmerného priehybu od vlastnej tiaže.
- Stojky podpier musia mať vytvorené roznášacie pätky, ak stoja na nespevnenom teréne.

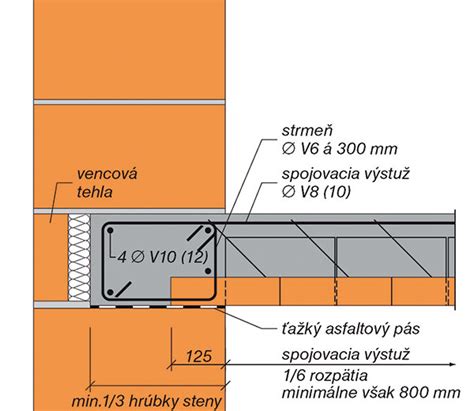

- Po obvode stropu sa vymuruje vencová tehla tak, aby tepelná izolácia smerovala dovnútra.
- Do strmeňov na koncoch nosníkov sa vkladá spojovacia výstuž, ktorá presahuje za vnútorný líc nosnej steny na dĺžku minimálne 0,8 m.
Betonáž a tuhnutie
Na zaliatie stropu sa používa betón triedy C 20/25. Konštrukčná výška stropu je 210 - 240 mm, pričom hrúbka betónovej dosky (40 až 70 mm) ovplyvňuje výslednú únosnosť. Pred betonážou, najmä v letných mesiacoch, treba stropné vložky a nosníky dôkladne poliať vodou, aby sa predišlo prudkému úbytku vody z čerstvého betónu. Stropná konštrukcia dosahuje svoju navrhovanú únosnosť po uplynutí 28 dní od betonáže.
