Vodomerná šachta je neoddeliteľnou súčasťou každého vnútorného vodovodu. Buduje sa primárne za účelom zabezpečenia prístupu k vodomeru, čo je kľúčové z dôvodu pravidelnej údržby, montáže, demontáže a predovšetkým odčítania pretečeného množstva vody. Šachta je navrhnutá tak, aby chránila vodomer a súvisiace inštalácie pred vonkajšími vplyvmi a zároveň zabezpečila ich dlhodobú funkčnosť.
Typy vodomerných šácht
Na trhu sú dostupné rôzne typy vodomerných šácht, ktoré sa líšia materiálom, konštrukciou a určením. Voľba správneho typu závisí od konkrétnych podmienok inštalácie a predpokladanej záťaže.

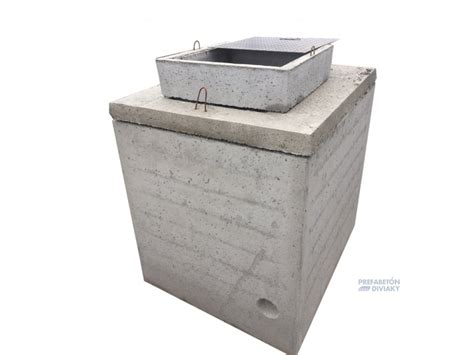

Betónové vodomerné šachty

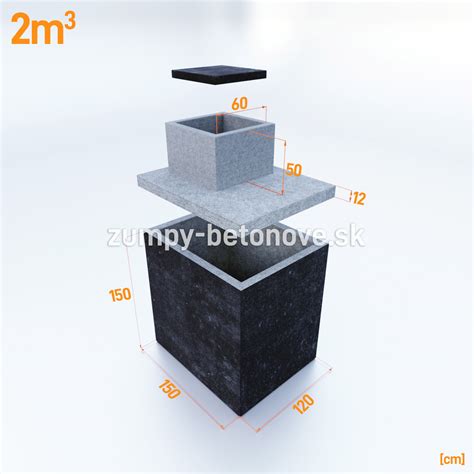

Betónová šachta je určená pre vysoko zaťažené povrchy, kde musí vydržať tlak napríklad nákladnej dopravy, a môže niesť záťaž až 15 ton. Pre svoje väčšie rozmery má zvyčajne rebríky a drenážne otvory. Naše vodomerné šachty sú vyrobené z kvalitného betónu a sú navrhnuté tak, aby boli odolné voči vplyvom počasia a zároveň ľahko zapadali do okolitej zástavby. Ponúkame šachty rôznych veľkostí, takže si môžete vybrať tú, ktorá najlepšie zapadne do vašich potrieb a požiadaviek. Komplet typizovaná betónová vodomerná šachta obsahuje šachtu, strop šachty, nadstavec, oceľový poklop a oceľový rebrík. Ideálna je pre pripojenie jedného vodomeru alebo viacerých vodomerov. Má rozmery 2380 x 2100 mm a vďaka možnosti úpravy výšky do 2200 mm je vhodná pre rôzne použitie. Táto typizovaná betónová vodomerná šachta je vhodná pre pripojenie vodomeru alebo viacerých vodomerov.

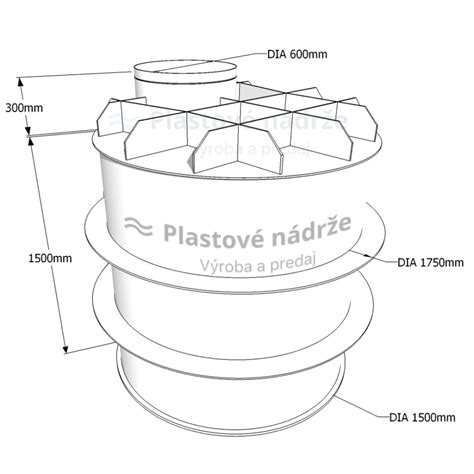

Plastové vodomerné šachty (PVC a Polypropylén)
Vonkajšia vodomerná šachta z PVC je veľmi častou a obľúbenou voľbou, hlavne kvôli veľmi priaznivej cene. Plastová šachta svojím konštrukčným a materiálovým vyhotovením nevyžaduje na prepravu špeciálne prepravné a manipulačné prostriedky. Šachty možno skladovať na voľnom priestore, ale materiál polypropylén, z ktorého je vyrobená, nie je odolný proti slnečnému UV žiareniu.

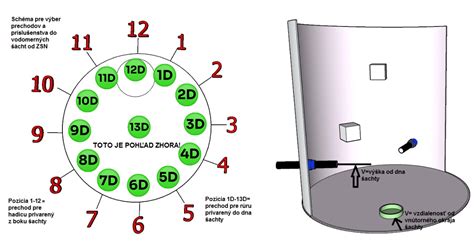

V šachte sú osadené 3 kusy plastových stúpačiek. Šachta je tiež dodávaná s plastovými priechodkami na vodotesné napojenie šachty k vodovodnému rozvodu z plastovej rúry PE s vonkajším priemerom D 32 mm. Na vstupnom komíne je osadené odnímateľné plastové veko. Vodomerná šachta má samonosnú a vodotesnú konštrukciu. Vnútornú časť šachty tvoria polypropylénové rúry a spojky. Ak je všetko správne nainštalované, polypropylénová konštrukcia zaručuje 50-ročnú životnosť. Použitie rôznych spojovacích prvkov a potrubí zaisťuje, že konštrukcia nebude hrdzavieť, a polypropylén nebude vylučovať nepríjemný zápach. Vnútorné povrchy šachty sú hladké, a preto sa na nich netvoria usadeniny.
Inštalácia vodomernej šachty a požiadavky na podsyp
Správna inštalácia vodomernej šachty je kľúčová pre jej dlhú životnosť a bezproblémovú prevádzku. Dôležitú úlohu pritom zohráva správny výber a použitie podsypových materiálov, ako sú štrk a piesok.
Príprava výkopu a podsyp
Do vykopanej jamy s rozmermi asi 100 × 100 × 115 cm sa nasype štrk frakcie 0 - 4 mm do výšky 10 až 15 cm. Táto vrstva, tzv. tampón, musí byť dobre zhutnená. Na takom podklade je umiestnený betónový rám, do ktorého je umiestnená vodomerná šachta. Potom nasleduje pripojenie všetkých potrubí - pre prívod vody z vodovodu a rozvod k spotrebiteľovi. Keď sú všetky rúry správne spojené, jama sa naplní zeminou, ktorá poskytuje lepšie tepelné a spojovacie podmienky ako piesok a štrk. Zem sa nasýpa v 20 cm vrstvách a zhutní sa, pričom sa musí dbať na to, aby sa nepoškodili inštalačné rúry, cez ktoré padá.
Obsyp šachty a špecifické podmienky
Bez spodnej vody je potrebné obsypať vodomernú šachtu pieskom s max. zrnom 16 mm, respektíve prehodenou (preosiatou) zeminou. Obsyp zhutňovať po vrstvách maximálne 200 mm.
So spodnou vodou je potrebné zabezpečiť vodomernú šachtu proti vztlaku v prípade, že úroveň hladiny spodnej vody je nad úrovňou podkladovej vrstvy šachty. V takomto prípade je potrebné šachtu vložiť do výkopu a napustiť vodou, aby počas ďalších prác nebola nadvihovaná vodou.
Plumber - How to Apply Plumbers Hemp and PTFE Tape
Ak je vodomerná šachta umiestnená na nepojazdnom povrchu, napríklad na trávniku, nepoužíva sa žiadny betónový rám ani obruč z nehrdzavejúcej ocele. Pretože šachta nebude trpieť záťažou ani niesť bremeno, namiesto krytu z ocele alebo liatiny možno použiť kryt z PE.

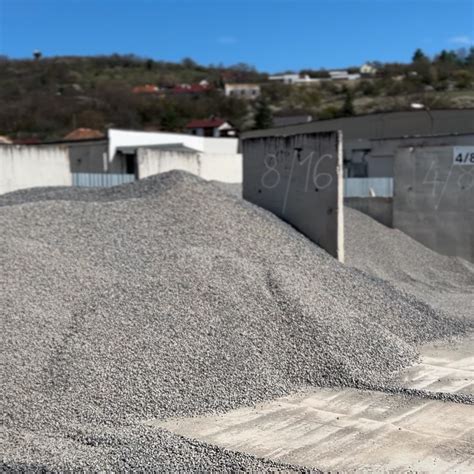

Dostupné kamenivo a piesok pre stavebné účely
Pre rôzne stavebné práce, vrátane inštalácie vodomerných šácht, je k dispozícii široká škála kameniva a piesku dodávaného v praktických Big Bagoch. Merná jednotka pre každý z týchto produktov je 1 tona, pričom cena zahŕňa manipulačný poplatok za plnenie. Cena dopravy sa pripočíta po vložení do košíka podľa vašej lokality. Záloha za vrece Bag sa pripočíta po vložení do košíka.
Prehľad kameniva a piesku v Big Bagoch
| Produkt | Frakcia | Balenie | Použitie (príklady) |
|---|---|---|---|
| Štrk vymývaný bez piesku | 16/22 (a po dohode 4/8, 8/16) | Big Bag (1 tona) | Drenážne vrstvy, podsyp pod zaťažené plochy, betónovanie |
| Štrk riečny | 0/22, 0/4 | Big Bag (1 tona) | Podsyp, betónovanie, zásyp |
| Kamenivo drvené Makadam vápenec | 0-4, 4-8, 16-32 | Big Bag (1 tona) | Základové vrstvy, podsyp pod komunikácie a zaťažené plochy |
| Piesok | 0-1 | Big Bag (1 tona) | Obsyp šácht, maltovanie, podsyp |
| Štrk riečny (betonársky) | 0/22 | Big Bag (1 tona) | Výroba betónu |
Ochrana pred zamrznutím a údržba
Vodomerná šachta je vyrobená tak, aby ju samotná konštrukcia chránila pred zamrznutím, aj keď sa voda nespotrebuje. Šachta nemá dno, takže teplo môže prechádzať zo spodných vrstiev zeme cez tepelnoizolačnú vrstvu šachty. Tu sa hromadí teplo, a tým sa zabráni zamrznutiu vodomeru a všetkých pripojených inštalácií. V praxi to vlastne znamená, že šachta musí mať dostatočnú hĺbku a na dne termoizolačný materiál. Dôležitá je aj tepelná izolácia samotného vodomeru. Je však na majiteľovi, aby šachtu pravidelne kontroloval, čistil a udržiaval, čím sa predlžuje jej životnosť a spoľahlivosť.
Cenové aspekty vodomerných šácht
Akciová alebo bežná cena šachty so všetkými potrebnými inštaláciami sa pohybuje od 150 do 350 EUR, bez nákladov na inštaláciu. Cena sa líši v závislosti od modelu, použitého materiálu, zložitosti inštalácie a samozrejme od konkrétneho dodávateľa. V našom eshope nájdete všetko, čo potrebujete pre rýchlu a kvalitnú montáž vodomerných šácht.
