Betónové vodomerné šachty a ich poklopy: Komplexný sprievodca

Zabezpečenie prístupu k pitnej vode je pre každú nehnuteľnosť kľúčové. Vodovodná prípojka predstavuje nevyhnutný stavebný prvok, ktorý spája váš dom s verejnou vodovodnou sieťou. V tomto procese zohráva vodomerná šachta nenahraditeľnú úlohu. Slúži ako ochranný priestor pre vodomer a súvisiace armatúry, zabezpečuje spoľahlivé meranie spotreby vody a zároveň chráni citlivé komponenty pred vonkajšími vplyvmi. Vodomerná šachta je kľúčovým prvkom zabezpečujúcim ochranu a jednoduchý prístup k vodomeru, najmä tam, kde nie je možné umiestniť vodomernú jednotku v budove. Betónové vodomerné šachty sú navrhnuté tak, aby odolali vonkajším vplyvom, ako je mráz, voda či tlak z okolitého terénu, a zároveň umožnili pohodlnú obsluhu a kontrolu vodomeru. V tomto článku sa zameriame na rozmery, materiály, typy a postupy inštalácie vodomerných šácht, aby sme vám poskytli komplexný prehľad a pomohli pri rozhodovaní.

Funkcia a účel vodomernej šachty

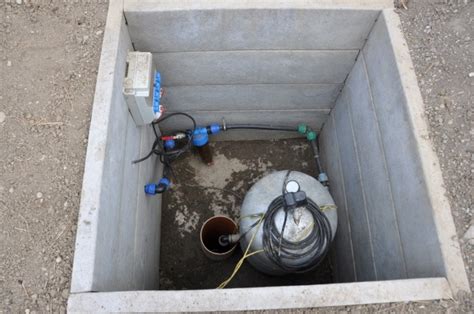

Hlavnou funkciou vodomernej šachty je bezpečné a prístupné uloženie vodomeru. Toto je obzvlášť dôležité v prípadoch, kedy nie je možné vodomer umiestniť priamo do budovy, alebo ak je miesto napojenia vodovodnej prípojky od budovy príliš vzdialené. Šachta zároveň chráni vodomer pred poškodením mrazom, nečistotami a mechanickým namáhaním. Zabezpečuje tiež jednoduchý a bezpečný prístup pre odpočet, kontrolu a prípadnú výmenu vodomeru či iných armatúr. Niektoré šachty sú navrhnuté tak, aby umožňovali bezproblémový vstup osoby, čo je ideálne pre potreby inštalácie, výmeny alebo odpočtu vodomeru. V spodnej časti šachty je potom možné nainštalovať celý rozvod vrátane vodomeru, čím sa efektívne zamedzí jeho zamrznutiu. Vodomerná šachta je nevyhnutným prvkom infraštruktúry zásobovania vodou, ktorý zohráva kľúčovú úlohu pri meraní a ochrane vodných zdrojov. Pomocou tohto zariadenia je možné monitorovať spotrebu vody na rôznych miestach vodovodnej siete a zisťovať prípadné úniky alebo netesnosti. Tým sa minimalizujú straty vody, ktoré by mohli mať negatívny vplyv na životné prostredie a rozpočty vodárenských spoločností.

Materiály vodomerných šácht: Betón ako tradičné riešenie

Na trhu sú primárne dostupné dva typy materiálov pre výrobu vodomerných šácht: plast a betón. Každý z nich má svoje špecifické vlastnosti, výhody a nevýhody. Hoci sú dnes populárne aj plastové šachty, betónové vodomerné šachty sú tradičným a osvedčeným riešením, ktoré vyniká vysokou pevnosťou a odolnosťou. Betón je tradičným stavebným materiálom, ktorý pôsobí nielen svojimi fyzickými vlastnosťami, ale aj psychologicky - je to garant pevnosti a nepriepustnosti. Betónové vodomerné šachty sú najrozšírenejším typom šácht pre rodinné domy či rekreačné objekty.

Výhody betónových šácht

• Vysoká pevnosť a stabilita: Betónové šachty sú vyrábané z kvalitného betónu, často vystuženého oceľou, a sú navrhnuté tak, aby odolali tlaku zeminy, pojazdnému zaťaženiu a prípadnému výskytu spodnej vody. Sú pevné, pojazdné a majú stabilitu, ktorá im zabraňuje v pohybe pri zdvihnutí podzemnej vody.
• Dlhá životnosť: Vynikajú dlhou životnosťou a odolnosťou voči poveternostným vplyvom. Pevnosť betónu v čase rastie.
• Odolnosť voči zaťaženiu: Vhodné sú pre inštaláciu v náročnejších pôdnych podmienkach a tam, kde je predpokladané zaťaženie vozidlami. Betónové vodomerné šachty, ktoré sú pojazdné, sú samonosné a slúžia desiatky rokov. Maximálne kolové zaťaženie pre umiestnenie v teréne je 7,5 kN.
• Odolnosť proti zemným tlakom: Na rozdiel od plastových šácht, ktoré sú náchylné k poškodeniu a zhrouceniu vplyvom tlaku zeminy, betónové sú odolné proti zemným tlakom.
• Použitie v náročných podmienkach: Možno ich bez problémov umiestniť aj do miest s výskytom spodnej vody a zvládnu zaťaženie až do 3,5 t.

Nevýhody betónových šácht

• Vyššia hmotnosť: Vyššia hmotnosť sťažuje prepravu a montáž, vyžaduje ťažkú techniku, ako je autožeriav.
• Náročnejšia manipulácia: Doprava môže byť komplikovaná a niekedy podmienky pre osadenie šachty neumožňujú prístup až na miesto osadenia.
• Potenciálna nasiakavosť: Ak nie sú vyrobené z vodotesného betónu alebo správne utesnené, môžu mať potenciálnu nasiakavosť.
• Menej flexibilné úpravy: Sú menej flexibilné v prípade potreby úpravy rozmerov po výrobe.

Technické špecifikácie betónových šácht

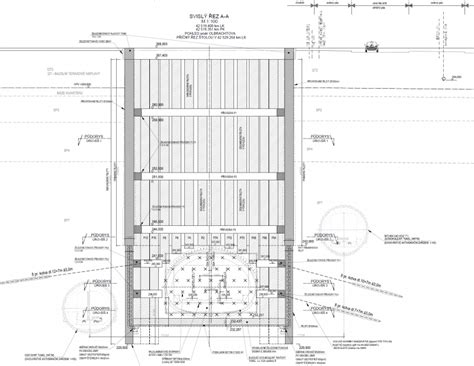

Betónové vodomerné šachty sú často vyrobené z vodotesného betónu C25/30 a sú vystužené oceľou S235JR. Dovolené normové zaťaženie bez vlastnej tiaže na hornú dosku vodomernej šachty je 13,1 kN.m⁻². Pri výstavbe vodovodných prípojok sa používajú vodomerové šachty, ktoré sú buď monolitickej konštrukcie s plochou krycou doskou, alebo sa skladajú z viacerých druhov stenových dielcov. Monolitické vodomerové šachty sú vyrobené z jedného kusu pevného betónového bloku.

Inovatívne konštrukčné riešenia

Uvádzané nevýhody súčasných možností technicko-konštrukčných riešení výstavby vodomerových šachiet sa odstraňujú navrhovanými inovatívnymi riešeniami. Napríklad, navrhnutá vodomerová šachta sa konštrukčne skladá iba z jedného druhu stenového betónového prefabrikovaného dielca. Dielec má obojstranné pozdĺžne vybratia na koncoch tak, že na jednom konci je jedno vybratie na 1/3 šírky dielca v strede a na druhom konci sú dve vybratia v 1/3 šírky dielca na okrajoch (ako cinkovaný stolársky spoj). Tieto vybratia sú štvorcového prierezu.

Vodomerná šachta podľa predloženého návrhu konštrukčného riešenia znižuje nároky na prácnosť pri výrobe z dôvodu výroby iba jedného druhu stenového dielca, odstraňuje nároky na použitie ťažkej mechanizácie pri výrobe, skladovaní, doprave a montáži. Riešenie sa uplatní nielen pri výstavbe vodovodných prípojok z verejných vodovodných sietí, ale aj ako šachta pre stredné čerpadlá pri septikoch a žumpách pri realizácii kanalizačných prípojok. Niektoré konštrukcie sú valcového tvaru s dvojitým kónickým zúžením, čo je patentovaná konštrukcia vyvinutá pri úspešnom hľadaní maximálnej odolnosti proti hydrogeologickým tlakom.

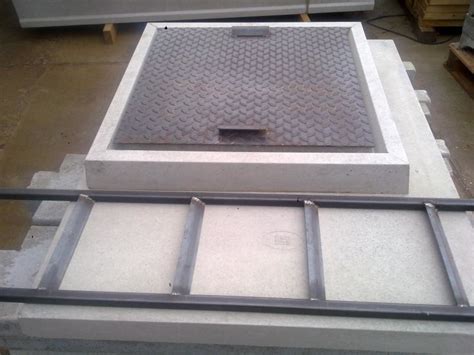

Betónové poklopy: Vlastnosti a voľba

Pri otváraní klasickej kopanej betónovej studne alebo betónovej žumpy ste sa určite neraz stretli s problémom s ťažkým, zväčša dvojdielnym betónovým poklopom. Jeho jedinou výhodou môže byť statická nosnosť a pevnosť, inak je ťažký, zle sa s ním manipuluje a zväčša neplní izolačnú funkciu. V cene každej šachty býva často zahrnutá aj krycia doska, hrdlo a betónový poklop. V prípade, že nemáte o betónový poklop záujem, z ceny za šachtu sa neodpočítava.

Na poklop je možné pripraviť uzamykaciu tyč pre visací zámok, poklop je možné vystužiť pre garantovanú pochôdznosť, prípadne ho vymeniť za poklop kompozitný (rôznych tried zaťaženia A15, B125 alebo D400). Štandardný poklop je koncipovaný ako nepochôdzny a ku komínku šachty je pripevnený samořeznými šroubmi (nie je voľne odnímateľný). Pre umiestnenie v teréne je nutné zabezpečiť maximálne kolové zaťaženie 7,5 kN.

Rozmery a správny výber vodomernej šachty

Rozmery vodomerných šácht sa líšia v závislosti od ich typu, výrobcu a účelu použitia. Je dôležité vybrať šachtu s dostatočnými rozmermi pre pohodlnú inštaláciu, obsluhu a prípadné umiestnenie viacerých vodomerov. Veľkosť betónovej vodomernej šachty zásadne ovplyvňuje jej každodenné používanie. Príliš malá šachta môže komplikovať prístup k vodomeru, sťažovať odpočty a servis alebo obmedziť možnosť budúcej výmeny vodomeru za iný typ. Naopak zbytočne veľká šachta síce ponúkne dostatok priestoru, ale znamená vyššie nároky na dopravu, manipuláciu, výkopové práce aj samotnú inštaláciu. V praxi sa odporúča voliť radšej o niečo väčšiu šachtu, než je úplné minimum, pretože tým výrazne uľahčíte budúcu údržbu aj prípadnú výmenu vodomeru.

Základným parametrom je samotný vodomer a vodomerná zostava. Pre rodinné domy sa používajú menšie vodomery, ktoré nevyžadujú toľko priestoru. Vždy je rozumné počítať s určitou rezervou, pretože v praxi sa často stáva, že sa vodomer v budúcnosti mení za iný typ alebo sa dopĺňajú ďalšie prvky. Veľkosť šachty súvisí aj s hĺbkou prívodného potrubia. Potrubie musí byť uložené v nezámrznej hĺbke, aby nedošlo k poškodeniu vodomeru alebo potrubia počas zimy. Šachta musí umožňovať bezpečný a pohodlný prístup. To znamená dostatočný priemer vstupu, stabilné stupadlá a dostatok priestoru vo vnútri. V praxi sa často zabúda na to, že do šachty musí občas vojsť servisný technik. Hĺbka vodomernej šachty musí zodpovedať nezámrznej hĺbke v danej oblasti. Vodomer by mal byť umiestnený pod hranicou premŕzania pôdy, aby nedošlo k jeho poškodeniu. Správna hĺbka je veľmi dôležitá najmä z dlhodobého hľadiska. Pre bežné rodinné domy sa používajú šachty s priemerom približne jeden meter až jeden a pol metra a hĺbkou okolo jedného až dvoch metrov. Pre väčšie objekty alebo miesta s väčšou vodomernou zostavou je potrebné voliť väčšiu šachtu. Dôležité je tiež zohľadniť umiestnenie šachty na pozemku, nosnosť poklopu a miestne podmienky, napríklad hĺbku premŕzania pôdy.

Pri otázke na celkovú maximálnu výšku šachty, čiže úplne odspodu po vrchol vrchnáka a šírku, je potrebné zohľadniť konkrétny model a jeho komponenty, vrátane prípadných nadstavcov. Okrem rozmerov je dôležité riešiť aj konštrukciu šachty. Pri výbere vodomernej šachty sa opakuje niekoľko chýb, ktoré sa prejavia až po inštalácii alebo po niekoľkých rokoch používania. Najlepší postup je vychádzať z konkrétnej situácie na pozemku a z požiadaviek vodární. Technická konzultácia pred výrobou alebo nákupom šachty môže ušetriť mnoho problémov. Správna veľkosť betónovej vodomernej šachty je dôležitá pre bezpečnú prevádzku, jednoduchý prístup k vodomeru a dlhú životnosť celého riešenia. Ak si nie ste istí výberom, je vždy lepšie riešenie konzultovať s odborníkom.

Príklady rozmerov betónových šácht

Montáž a inštalácia betónovej vodomernej šachty

Správna inštalácia vodomernej šachty je kľúčová pre jej dlhodobú funkčnosť a stabilitu. Ich správna montáž zaručuje stabilitu a dlhú životnosť celej inštalácie.

Príprava výkopu a podkladu

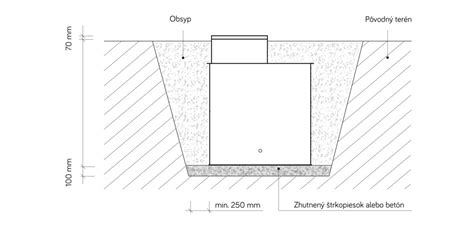

Šachta sa inštaluje pod terén a slúži pre umiestnenie vodomeru v nemrznúcej hĺbke. Výkop stavebnej jamy by mal byť väčší o cca 1 m ako je priemer nádrže, aby bola možná manipulácia s nádržou pri osádzaní. Vodovodné šachty sa osádzajú na kamenivom zrovnaný podklad. Šachta sa ukladá na pieskové lôžko o hrúbke min. 20 cm, ktoré nesmie obsahovať kamenivo ani iné ostré predmety. V prípade hydromorfného prostredia je potrebná na dne výkopu betónová doska o hrúbke 20 cm z betónu triedy B10. Vodomernú šachtu je potrebné cez oká ukotviť do betónovej dosky. V takomto prípade sa odporúča vodomernú šachtu kompletne obetónovať.

Osadenie šachty a potrubia

Osádzame ju do výkopu stanovenej hĺbky na vodorovný podklad vytvorený armovanou betónovou doskou alebo zhutneným podsypom vhodnej štruktúry. Vodomernú šachtu je potrebné osadiť tak, aby vodovodné potrubie bolo zabudované vo výške min. cca 300 mm od dna šachty a asi 200 mm od bočnej steny vodomernej šachty. Odporúča sa ponechať minimálne 5 cm poklop nad terénom. V prípade potreby zabezpečenia prejazdnosti je nevyhnutné šachtu rovnomerným obetónovaním.

Prepojenie a obsyp

Po prepojení hadíc v šachte môžeme realizovať obsyp šachty. Obsyp začíname pieskom do prekrytia hadíc. Ďalšie vrstvy okolo šachty treba rovnomerne zhutňovať zeminou (jedna vrstva cca 20 cm), ideálne vlastnou váhou. Betónové šachty sa skladajú z viacerých prefabrikátov, ktoré sa postupne ukladajú na seba, buď na sucho alebo do maltového lôžka.

Certifikácia a kvalita betónových šácht

Pri výbere betónovej vodomernej šachty je mimoriadne dôležitá certifikácia. Vážení zákazníci, na Slovensku výrobcovia a predajcovia betónových vodomerných šácht niekedy tvrdia, že majú Certifikáty na šachty, ale nie vždy je to pravda. Jediným vlastníkom tohto Certifikátu na Slovensku je iba firma Lukabeton, ktorá svoje výrobky chráni aj Úradom Priemyselného vlastníctva SR - č. SK 5159 X1. Lukabeton taktiež podrobuje dielce deštruktívnej skúške v ťahu pri ohybe so zaťažovaním jedným smerom, čím preukazuje ich pevnosť. Ich vodomerná šachta Lukabeton je prejazdná osobným automobilom a akceptujú ju všetky vodárenské spoločnosti.

Rozhodujete sa, či kúpiť lacnejšiu šachtu, bez DPH, na čierno, bez papierov, od šuflikantov, ktorá je síce lacnejšia o 10 - 20 €, alebo si radšej kúpite šachtu, ktorá má podobnú cenu, ale s DPH, s dokladom o kúpe, je certifikovaná a jej pevnosti a životnosť sú odskúšané v TSÚS? Skúste zvážiť, či sa to vôbec oplatí, takáto šachta sa vám môže o pár rokov rozsypať, je to teda hodné tých 10 - 20 €? Nedajte sa klamať, takto má v skutočnosti vyzerať CERTIFIKÁT VÝROBKU - na vodomerné šachty. VYHLÁSENIE O ZHODE seriózneho výrobcu má spĺňať všetky parametre vo vyhlásení. Zákazník k našim vodomerným šachtám dostáva certifikát a doklad o kúpe.

Pripojenie na verejný vodovod: Proces a legislatíva

Vodovodná prípojka predstavuje nevyhnutný stavebný prvok, ktorý spája váš dom s verejnou vodovodnou sieťou. Pri projektovaní vodovodnej prípojky a jej realizácii je nevyhnutné dodržiavať viaceré normy, ako napríklad STN EN 12201 pre PE potrubia alebo STN EN 1401 pre PVC rúry. Podľa zákona č. 442/2002 Z.z. sa na vodovodnú prípojku vzťahuje režim tzv. líniových stavieb. Novela zákona č. 516/2021 Z.z. (účinná od 30.12.2021) priniesla významné zmeny, vrátane ustanovenia, že verejné vodovody môžu vlastniť len subjekty verejného práva (obce, vodárenské spoločnosti vo vlastníctve obcí a pod.).

Postup pripojenia

1. Prvotná žiadosť a stanoviská: Najprv kontaktujte dodávateľa vody (vlastníka alebo prevádzkovateľa verejného vodovodu) vo vašej obci a podajte žiadosť o vyjadrenie k možnosti pripojenia na vodovod.
2. Projektová dokumentácia (PD): Po kladnom vyjadrení je potrebné zabezpečiť vypracovanie projektovej dokumentácie vodovodnej prípojky autorizovaným projektantom pre inžinierske stavby.
3. Povolenie stavby prípojky: Podľa § 55 ods. 2 písm. c) stavebného zákona (č. 50/1976 Zb.) ohlásenie stavebnému úradu postačí pri stavbách technického vybavenia, konkrétne: prípojky stavieb a drobné stavby.
4. Žiadosť o pripojenie a zmluva: Po získaní súhlasu (alebo stavebného povolenia) podáte vlastníkovi vodovodu žiadosť o zriadenie vodovodnej prípojky. Vodárenská spoločnosť uzavrie so žiadateľom písomnú zmluvu o pripojení a dodávke vody.
5. Vytyčovanie sietí a výkopové práce: Pred výkopom je nutné vytýčiť všetky podzemné vedenia (elektrina, plyn, telekomunikácie). Hĺbka ryhy musí dosahovať nezámrznú úroveň (min. 1,2 m, odporúča sa 1,3-1,5 m). Vodovodné šachty sa zriaďujú na pozemku odberateľa hneď za jeho hranicou (oplotením).
6. Napojenie na verejný vodovod: Túto časť môže vykonať iba pracovník vodárenskej spoločnosti alebo ňou poverená firma.
7. Dokončovacie práce a kolaudácia: Po realizácii vyhotovia vodárne protokol o tlakovej skúške a montáži. Stavebník dokončí zásyp ryhy a uvedie terén do pôvodného stavu.
8. Spustenie dodávky vody: Po fyzickom pripojení, osadení vodomeru a podpise zmluvy je prípojka pripravená na používanie.
