V každodennom živote sú vodomery nevyhnutné na meranie spotreby vody v obytných a komerčných prostrediach. Mnoho ľudí vie, že na vodomer by mal byť nainštalovaný spätný ventil, známy aj ako spätný ventil. Účel a spôsoby inštalácie spätných ventilov však nie sú všeobecne známe.
Inštalácia vodomeru je prvým krokom na ceste k racionálnej spotrebe komunálnych zdrojov a kompetentnému nakladaniu s rozpočtom rodiny. Objem metrov kubických, ktoré ušetríte, bude priamo závisieť od sumy na účtenke. Všadeprítomná inštalácia meracích zariadení tiež disciplinuje zamestnancov vodohospodárskych služieb a neumožňuje im nekontrolovateľne odpisovať obyvateľom straty spôsobené prevádzkou opotrebovaných sietí.
Čo je spätný ventil vodomeru?
Spätný ventil vodomeru je zariadenie, ktoré zabraňuje spätnému toku vody. Jeho primárnou funkciou je chrániť vodomer a vodovodný systém pred znečistením a poškodením. Spätný ventil je ventil, ktorý dokáže automaticky ovládať smer toku vody. Umožňuje prúdenie vody iba jedným smerom a neumožňuje spätný tok.
Aký je princíp činnosti spätného ventilu?
Princíp činnosti spätného ventilu spočíva v použití tlakového rozdielu prietoku vody na ovládanie otvárania a zatvárania ventilu. Keď prúd vody vstupuje do spätného ventilu z normálneho smeru, ventil sa otvorí a prúd môže prechádzať. Keď prúd vody vstupuje do spätného ventilu z opačného smeru, ventil sa stlačí a prietok vody sa zablokuje. Štruktúra spätného ventilu sa vo všeobecnosti skladá z telesa ventilu, krytu ventilu, pružiny, tesniaceho krúžku a kotúča ventilu. Kotúč je základnou súčasťou spätného ventilu, ktorý dokáže automaticky nastaviť svoju polohu podľa smeru toku vody, aby sa realizovala funkcia spínača. Pružina je komponent, ktorý pomáha pri zatváraní disku, zvyšuje zatváraciu silu a zlepšuje tesniaci výkon.
Aký je účel spätného ventilu?
1. Spätný ventil umožňuje prúdenie vody jedným smerom v rámci vodovodného systému a účinne zabraňuje prúdeniu vody v opačnom smere. Pod tlakom tekutiny v zamýšľanom smere sa ventil otvorí, čím sa umožní priechod vody. Ak sa však kvapalina pokúsi prúdiť v opačnom smere, ventil sa automaticky uzavrie, čím sa účinne preruší prietok vody.
2. Inštalácia spätného ventilu na vodomer pomáha predchádzať spätnému toku a zabezpečuje, že sa vodomer neotáča v opačnom smere. Keď sa tlak vo vodovodnom systéme zvýši, čo spôsobí stlačenie vody, vodomer sa otočí dopredu. Keď sa tlak zníži, spätný ventil sa uzavrie, čím sa zabráni otáčaniu meradla.
Inštalácia spätného ventilu pre vodomery je rozhodujúca, aby sa zabránilo abnormálnemu prietoku vody a zabezpečilo sa presné meranie tým, že sa zabráni otáčaniu vodomeru.
Ako nainštalovať spätný ventil?
Účelom inštalácie spätných ventilov na vstupe a výstupe vody z vodomeru je zabrániť spätnému toku vody, ktorá by spôsobila poškodenie vodomeru alebo znečistenie vody. Spôsob inštalácie spätného ventilu na vstupe a výstupe vody z vodomeru je v zásade rovnaký, ale smer je odlišný. Nižšie uvádzame kroky inštalácie oboch prípadov.
Spôsob inštalácie spätného ventilu na vstupe vody do vodomeru:
- Zatvorte hlavný ventil a vypnite zdroj vody. Je to z dôvodu zaistenia bezpečnosti a zabránenia riziku úniku vody alebo úrazu elektrickým prúdom počas inštalácie.
- Odstráňte pripojovaciu rúrku na prednej strane vodomeru, vyčistite a skontrolujte, či je vodomer v dobrom stave. To má zabezpečiť presnosť a životnosť vodomeru a zabrániť vniknutiu nečistôt do spätného ventilu.
- Spojte spätný ventil so spojovacou rúrkou, dávajte pozor na správny smer a neinštalujte ho dozadu. To má zabezpečiť funkciu spätného ventilu. Vo všeobecnosti bude správny smer vyznačený na spätnom ventile, ako je šípka alebo slovo „IN“.
- Utiahnite matice spätného ventilu a pripojte potrubie pomocou kľúča, aby ste zaistili, že nebude presakovať voda. To má zabezpečiť vzduchotesnosť a stabilitu a malo by byť utiahnuté mierne, nie príliš tesne alebo príliš voľne.
- Otvorte hlavný ventil a skontrolujte, či spätný ventil funguje správne.

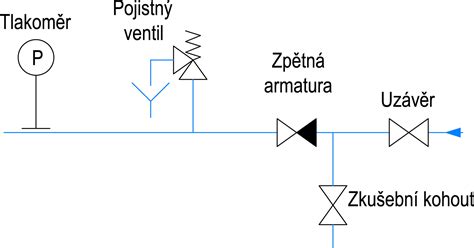

Spôsob inštalácie spätného ventilu na výstupe vody z vodomeru:
- Zatvorte hlavný ventil a vypnite zdroj vody. Je to z dôvodu zaistenia bezpečnosti a zabránenia riziku úniku vody alebo úrazu elektrickým prúdom počas inštalácie.
- Odstráňte spojovaciu rúrku na zadnom konci vodomeru, vyčistite a skontrolujte, či je vodomer v dobrom stave. To má zabezpečiť presnosť a životnosť vodomeru a zabrániť vniknutiu nečistôt do spätného ventilu.
- Spojte spätný ventil so spojovacou rúrkou, dávajte pozor na správny smer a neinštalujte ho dozadu. To má zabezpečiť funkciu spätného ventilu. Vo všeobecnosti bude správny smer vyznačený na spätnom ventile, ako je šípka alebo slovo „OUT“.
- Utiahnite matice spätného ventilu a pripojte potrubie pomocou kľúča, aby ste zaistili, že nebude presakovať voda. To má zabezpečiť tesnosť a stabilitu, pri uťahovaní by malo byť mierne, nie príliš tesné ani príliš voľné.
- Otvorte hlavný ventil a skontrolujte, či spätný ventil funguje správne.
Montáž vodomeru sami
Premýšľali ste o inštalácii vodomeru pri pravidelnom zvyšovaní taríf? Súhlasíte s tým, že bude dobré použiť ho na určenie spotreby vodných zdrojov a výrazne znížiť náklady na zaplatenie za používanie teplej a studenej vody. Nechcete volať pána z verejnej služby na inštaláciu, ale celú prácu plánujete sami, ale nikdy ste to neurobili predtým? Povieme vám, ako samostatne nainštalovať vodomery, kde začať a aké pravidlá by sa mali dodržiavať pri ich uvedení do prevádzky.
Právne predpisy nestanovujú kategorické zákazy prejavovania takejto nezávislosti. Hlavná vec sa musí riadiť zdravým rozumom a počas inštalácie tak, aby boli v súlade s regulačnými požiadavkami a inštalačnými pravidlami. Pri inštalácii zariadenia je potrebné zvážiť niekoľko bodov: Zariadenia zakúpené iba od licencovaných spoločností. K zariadeniu musí byť priložený technický list. Inštalácia zariadenia zahŕňa zastavenie prívodu vody pozdĺž stúpačky, čo je dosť problematické robiť samo o sebe. Pri inštalácii a pripojení zariadenia je dôležité postupovať podľa schémy pripojenia vodomeru a prísne dodržiavať technológiu.
Pred vložením vodomerov do vašej kúpeľne sa musíte obrátiť na miestny vodárenský podnik, aby ste dostali technické požiadavky na vodomer do svojich rúk. Toto je zodpovednosťou oddelenia schvaľovania projektu merania vody. Po získaní povolenia si môžete bezpečne kúpiť meter.
Pri kúpe produktu sa uistite, že existujú dva parametre: Sériové číslo na vodomere musí zodpovedať údaju uvedenému v pase. Na pečati by malo mať zariadenie odtlačok Gosstandartu. Do pasu k zariadeniu by sa mal zaznamenať dátum výrobnej kontroly. V čase nákupu musí predajca umiestniť obchodnú pečiatku a uviesť dátum predaja. Najlepšie je, ak interval medzi dátumom výrobnej kontroly glukometra a jeho predajom nie je príliš dlhý.
Zakúpené zariadenie sa musí skontrolovať kontaktovaním jednej z nasledujúcich organizácií: Odbor bytového úradu; vodohospodárske riadenie; súkromná licencovaná spoločnosť. Na vykonanie overenia sa prístroj odovzdá spolu s technickým listom. Po dokončení postupu sa pečiatka kontrolnej organizácie zapíše do pasu a vyplnia sa všetky príslušné polia. Súbežne s tým bude pridelený dátum uzávierky.
1. etapa - výber miesta pre umiestnenie
Pri výbere miesta na inštaláciu je potrebné vyhodnotiť aktuálny stav potrubí a zistiť, či existuje vedenie od stúpačiek. Meracie zariadenia môžu byť umiestnené v horizontálnej aj vertikálnej polohe. Úlohou kapitána je poskytnúť voľný prístup na kontrolu zariadenia. Počítadlo je umiestnené čo najbližšie k miestu vstupu diaľnice do kúpeľne. V prípade súkromných domov je tento parameter 20 cm od výstupného bodu potrubia. Vo väčšine prípadov sú vodomery namontované na potrubiach, ktoré odvádzajú vodu zo spoločnej stúpačky a snažia sa ich umiestniť bezprostredne po uzatváracích ventiloch. Najčastejšie je zariadenie umiestnené blízko toalety alebo pod umývadlom. Vzdialenosť priamej sekcie, ktorá musí byť stanovená pred vložením zariadenia, je zaznamenaná v dátovom liste merača.
Ak sú uzatváracie ventily staré, musia sa podľa požiadaviek na inštaláciu meracích zariadení vymeniť za spoľahlivejšie guľové ventily. Pre potrubia HV a GV používajte guľové ventily rôznych označení: pre horúcu vodu - DN25 a pre studenú - DN15. Guľový ventil je na jednej strane vybavený vnútorným závitom a na druhej vonkajším závitom; Používa sa na skrutkovanie hrubého filtra. Na inštaláciu je lepšie používať vysokokvalitné žeriavy od dôveryhodných výrobcov, ktoré sú schopné vydržať prevádzkové teploty do 100 ° C a vyššie a vysoký pracovný tlak.
2. etapa - nákup potrebných komponentov
Na zjednodušenie úlohy vloženia počítadla podľa schémy by ste si mali jasne rozumieť účelu každého systémového uzla: uzatvárací kohútik - „pokročilý“ interný plynovod. Plastové vodovodné batérie sú rezané do prekrývajúcich sa polypropylénových rúr a mosadzné modely pre kovové a kovovo-plastové rúrky. Čistiaci filter - chráni zariadenie pred veľkými zaveseniami, a preto si vyžaduje pravidelné umývanie. K dispozícii v dvoch verziách: priamy a šikmý. Spätný ventil - bráni zariadeniu v prevíjaní dozadu, keď sa prívod vody náhle zastaví. Guľový ventil môže byť iba v dvoch polohách: otvorené / zatvorené. Polootvorená poloha guľového ventilu, bez ohľadu na typ jeho vykonania, je tým správnym spôsobom, ako rýchlo opustiť blokovací mechanizmus. Prítomnosť spätného ventilu bezprostredne za vodomerom je predpokladom pripojenia vodomeru. Umiestnenie tohto zariadenia bezprostredne za počítadlo vám umožňuje zabrániť možnosti spustenia prúdu vzduchu proti pohybu vody, ktorý často používajú niektorí bezohľadní „remeselníci“ pri odvíjaní zariadenia. Inšpektori prívodu vody vždy kontrolujú dostupnosť tohto ventilu a bez neho nikdy nedovolia uvedenie zariadenia do prevádzky.
Nástroje potrebné na prácu: Bulharčina (uhlová brúska); spájkovačka; nožnice alebo pílové píly; plynový a nastaviteľný kľúč; FUM páska alebo kábel; rohy a ohyby; spojky (prepnutie na inú veľkosť). Na pripojenie zariadenia k vodovodnému potrubiu budú potrebné ohyby a rohy. V prípade potreby môžu byť nahradené pružnými hadicami z gumy alebo gumy, ktorých vonkajšie steny sú potiahnuté hliníkovým alebo nylonovým opletením.
Súčasťou prietokomeru by mali byť „americké“ a O-krúžky. „Americký“ je spojovací prvok vybavený prevlečnou maticou, ktorého hlavným účelom je odstrániť zariadenie bez poškodenia prvkov vodovodného systému. Pri plánovaní vloženia počítadla na horúcu vodu budete musieť navyše zakúpiť paranitické tesnenia, a ak vodomer na studenú vodu, gumové tesnenia. Zaistite tesnosť spojov „American“ so spätným ventilom, ktoré pomôžu ťahať a FUM pásku.
3. etapa - inštalácia a pripojenie vodomeru
Najjednoduchší spôsob inštalácie vodomeru, narazil do plastovej vodovodnej rúrky, - vyrobené z kovovo-plastových alebo polypropylénových rúrok. Polymér sa ľahko rezá pomocou špeciálnych nožníc, ktorých horná časť je opatrená ostrým nožom a spodná časť je vybavená držiakom rúrok. Zložené alebo spájkovanie potrubných prvkov vyrobené z polymérneho materiálu sa uskutočňuje pomocou spájkovačky, ktorej technológia je pomerne jednoduchá. Pokiaľ ide o vodovodný systém vyrobený z kovových rúrok, je celkom problematické vložiť vodomery bez použitia špeciálneho náradia. Nezávislé pripojenie meracích zariadení na kovové rúry sa preto vo väčšine prípadov kombinuje s úplnou alebo čiastočnou výmenou interného potrubia.
Všetky časti sanitárnej konštrukcie sú prepojené v súlade so schémou pripojenou k výrobku a výkresom získaným v bytovom úrade. Na zjednodušenie procesu montáže najskôr položte prvky „girlandy“ na rovný povrch v poradí, v akom ich spojíte. A pre správny výpočet počtu zákrut, urobte „suché“ spojenie. Za týmto účelom naskrutkujte filter na kohútik a paralelne s tým počítajte zákruty. Tradične ich nie je viac ako päť.
Pri „suchom“ spojení dbajte na to, ktorá z cievok je vane umiestnená nižšie. Potom odskrutkujte spojenie a na závity filtračného závitu uzatváracieho kohútika zabaľte tmel. Závitové drážky sú obalené tesniacou hmotou, ktorá sa ich snaží postupne utopiť, potom sa zakryjú tenkou vrstvou hygienickej pasty a na vrchu sa priskrutkuje uzatvárací ventil. Pri uťahovaní uzatváracieho kohútika je to hlavne to, že sa neprekračuje, inak môže spojenie jednoducho prasknúť.
Po zostavení bude vzhľad vyzerať takto: spínač uzatváracieho kohúta, filtrová vaňa a počítadlo otáčok „vyhľadajte“ a obežné koleso dole. Zmeraním dĺžky výsledného „girlandy“ meria pracovník rovnakú vzdialenosť v mieste vpichu do potrubia.
Prekrytie stúpačky v bytovom dome by sa malo najprv dohodnúť so zamestnancami vodárenského podniku.
Postupnosť inštalácie:
- Potrubie predtým odpojené od tlaku vody je prerušené. Pri odrezávaní miesta je lepšie nahradiť umývadlo, pretože je pravdepodobné, že voda zostávajúca v potrubí bude mierne odtiecť.
- K potrubiu je pripojený ventil alebo guľový uzatvárací ventil s filtrom namontovaným na ňom.
- Vopred zostavený blok vodomeru je spojený s uzatváracím ventilom pomocou filtra, pričom sa nezabúda na gumové alebo paranitické tesnenie príslušného priemeru.
- Šípka na zariadení je orientovaná v smere od uzatváracieho ventilu zabudovaného do potrubia. Zo strany ostrého konca potlače ramena je Američan priskrutkovaný k filtru a zo strany chvosta spätný ventil.
- Pripojením počítadla k vodovodnému kohútiku zmerajte presné umiestnenie recipročného závitu.
- Odrežte prebytočné potrubie. Na konci rúrky urobte závit a namontujte armatúru.
- Spätný ventil sa odskrutkuje zo zozbieraného vodomeru a pripevní sa na pripravený protizávit.
- Po dokončení inštalácie sa obnoví spojenie „amerického“ s telom prietokomera.
Pri montáži jednotky na dávkovanie vody dôkladne sledujte smer šípok inštalovaných na každej súčasti. Značky šípok vo forme šípok slúžia ako vodítko a označujú smer, ktorým má voda prúdiť cez merač. Nie je možné ignorovať smerové značky, pretože v tomto prípade nie je možné zaručiť správnu činnosť zariadenia.
Ak počas montáže systému zamieňate smer šípok na tele zariadenia, skontrolujte ventil a filter, potom pri kontrole vodohospodárskeho pracovníka tesniaci meter to nedovolí. Koniec koncov môžete uviesť do prevádzky iba systém, v ktorom je každý prvok jednotky správne nainštalovaný.
Ako funguje vodomer
4. fáza - kontrola funkčnosti systému
Aby sa skontrolovala správna inštalácia, zostavená konštrukcia je pripojená k prívodu vody. Za týmto účelom pomaly otvárajte guľový ventil, ktorý odpojí systém vnútropodnikovej vodovodnej siete od spoločnej stúpačky. Po spustení systému sa skontrolujú netesnosti všetkých závitových spojení a zistí sa únik. Neprítomnosť netesností v miestach zavedenia do vodovodného systému naznačuje, že vkladanie a pripojenie zariadenia boli úspešne dokončené.
Ak je všetko v poriadku, stačí napísať žiadosť a čakať na návštevu inšpektora vodárenského podniku. Riadiaca jednotka skontroluje správne pripojenie, vykoná skúšobnú jazdu a skontroluje, či zariadenie funguje. Potom zapečatí merač pečaťou a vypracuje správu o uvedení do prevádzky. Platba podľa údajov z vodomeru bude účtovaná od mesiaca nasledujúceho po dátume uvedenia pripojeného vodomeru do prevádzky.
Používanie vodomerov pre domácnosť umožňuje ušetriť až 30% platobných nákladov za predpokladu, že počet obyvateľov zodpovedá počtu obyvateľov zaregistrovaných v dome. Akceptované normy spotreby vody nezodpovedajú množstvu kvapaliny spotrebovanej v reálnom živote. Výrazné zníženie nákladov na vodu pomôže nainštalovať merač aj v prípade, keď sa počet nájomníkov v byte nezhoduje s počtom zaregistrovaným v tomto byte. Inštalácia prietokomeru umožňuje nielen výrazne znížiť náklady, ale aj pôsobiť ako disciplinárny moment pre racionálne využívanie prírodných zdrojov.
