Vodiaca lišta je skvelá vec, ktorá výrazne zvyšuje presnosť a bezpečnosť pri práci s kotúčovou pílou. Hoci je jej použitie možné aj bez kompatibilného posuvného adaptéra, je to podstatne zložitejšie. Vodiaca koľajnica je kľúčovým príslušenstvom pre ručné okružné píly. Pre dosiahnutie optimálnych výsledkov a ľahkej manipulácie je vodiaca koľajnica navrhnutá tak, aby zabezpečovala priame rezy pre pozdĺžne, priečne a uhlové rezy do dĺžky až 110 cm.
Princíp fungovania a montáž
Použitie vodiacej lišty a vodiaceho adaptéra je viac-menej jednoduché. Plastový adaptér TOOLCREST na pripevnenie kotúčovej píly je príkladom takéhoto riešenia, pričom značka TOOLCREST dodáva kompletné riešenie. Kotúčovú pílu, často označovanú ako "Mafl", pripevníte pomocou skrutiek na posuvný adaptér a pevne dotiahnete skrutky. Na spodnej strane je nastaviteľná prítlačná lišta, ktorú je potrebné nastaviť na hladký chod tak, aby celý adaptér správne sedel na vodiacej lište. Vďaka tomuto dielu je adaptér kompatibilný aj s vodiacimi lištami iných značiek.
Pre stabilné a protišmykové upevnenie lišty na váš obrobok slúžia dva pásy z penovej gumy na spodnej strane hliníkovej lišty. Dve príslušné zvierky s ochrannými krytmi zabezpečujú pevné upevnenie lišty šetrné k povrchu. Vďaka tomu sú rovné a dlhé rezy, ako aj rezanie úkosov na dlhších obrobkoch, jednoducho možné aj na okrajoch. Gumená hrana pritom znižuje riziko vytrhnutia materiálu a zároveň precízne označuje reznú hranu.
Adaptér na DIN lištu série MM - montážny návod
Pri práci s vodiacou lištou sú dôležité aj bezpečnostné a ergonomické aspekty. Vďaka príslušným odisteniam na lište sa ochranný kryt ručnej kotúčovej píly pri zasúvaní a vysúvaní automaticky otvorí a zatvorí. Vodiace sane optimálne nastavíte na lištu pomocou troch nastavovacích skrutiek. Aj ručnú kotúčovú pílu vyrovnáte rýchlo a jednoducho na vodiacich saniach lišty. Integrovaná pomôcka na vyrovnanie na vodiacich saniach vám pomôže nastaviť správnu vzdialenosť pílového listu od vodiacej lišty, čím odpadá potreba externého meradla.
Kompatibilita a dôležité parametre
Vodiace lišty sú predovšetkým vhodné pre ručné okružné píly. Sú navrhnuté tak, aby boli kompatibilné so všetkými komerčne dostupnými ručnými okružnými pílami, ktoré spĺňajú nasledujúce kritériá:
- Hĺbka rezu: 40-70 mm
- Priemer pílového kotúča: 130-200 mm
- Základová doska s rozmermi od min. 78 x 210 mm do max. 256 x 385 mm
Napríklad, 2-dielna vodiaca lišta FKS 145 je vhodná nielen pre ručné okružné píly s napájaním zo siete, ale aj pre akumulátorové ručné okružné píly s malou základovou doskou, čo rozširuje možnosti jej použitia.
Fyzické špecifikácie typickej vodiacej koľajnice
Pre lepšiu predstavu o rozmeroch a vlastnostiach uvádzame typické fyzické parametre pre vodiace koľajnice:
| Parameter | Hodnota |
|---|---|
| Dĺžka | 1 450 mm |
| Hmotnosť | 4,21 kg |
| Šírka | 190 mm |
| Výška | 12 mm |
| Vyhotovenie | Vodiaca koľajnica |
| Druh výrobku | Koľajnica |
Špecifické vlastnosti a rozšírenie

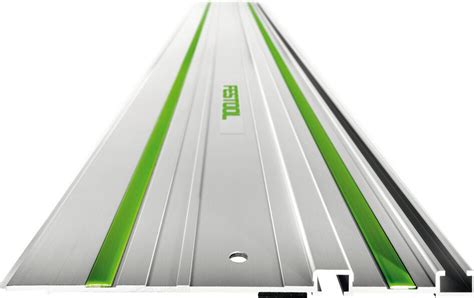

Mnohé vodiace lišty, ako napríklad 2-dielna Wolfcraft vodiaca lišta pre ručné kotúčové píly FKS 145, sú navrhnuté ako modulárne riešenie. FKS 145 sa dá v strede rozdeliť a bezpečne spojiť dvomi spojkami. S oboma dielmi spolu dosiahnete celkovú dĺžku rezu 110 cm, pričom pre kratšie rezy do 55 cm postačuje použiť len jeden diel.
Oddeliteľná koľajnica prispieva aj k úspore miesta pri skladovaní a prenose. Ak potrebujete spracovávať extra dlhé obrobky, je možné vodiacu lištu rozšíriť pomocou voliteľne dostupnej predlžovacej súpravy na impozantnú dĺžku rezu až 220 cm. Toto príslušenstvo je ideálne pre ručné kotúčové píly, určené na rezanie a skrátenie dveroviek a kuchynských pracovných dosiek, ako aj na všetky práce, pri ktorých záleží na presnom vedení a vysokej miere bezpečnosti.
