Vnútorné odpadové potrubia sú kľúčovou súčasťou každého objektu, či už ide o domácnosť alebo priemyselnú stavbu. Zabezpečujú efektívny odvod použitej vody a odpadových médií do systému vonkajšej kanalizácie. Výber správneho systému a jeho komponentov je zásadný pre dlhodobú funkčnosť, spoľahlivosť a hygienu.
PP-HT Odpadový Systém: Moderné riešenie pre vnútornú kanalizáciu
Polypropylénový HT (high temperature - vysoká teplota) odpadový systém sa používa na vnútorné kanalizačné systémy vo vnútri budov pre odvod všetkých druhov odpadových vôd a chemických látok s výnimkou organických rozpúšťadiel.
Rozsah použitia a vlastnosti

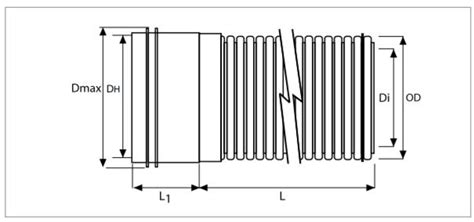

Rúry sú vyrábané koextrúziou z polypropylénu podľa STN EN 1451-1. Hrúbka stien zodpovedá rade S20. Materiál má veľmi dobré hydraulické vlastnosti a minimálny sklon k tvorbe usadenín.
PP-HT systém je určený pre pripojovacie, odtokové, odpadné, splaškové, dažďové a vetracie potrubia vo vnútri domov a priemyslových stavieb (oblasť použitia B - v budovách a na ich vnútorných stenách), ktoré sú napájané na systém vonkajšej kanalizácie. PP-HT systém sa vyznačuje odolnosťou proti vysokým teplotám odpadových tekutín (maximálna dovolená teplota odpadového média je do 100°C). Minimálne teploty pre použitie sú do -10 °C.
Výhody PP-HT systémov
Tieto systémy prinášajú množstvo praktických výhod, ktoré prispievajú k ich obľúbenosti a efektívnosti:
- Hladká vnútorná stena trvalo zabezpečuje veľmi dobré hydraulické vlastnosti (menší odpor trenia - vysoká prietoková kapacita).
- Vysoká odolnosť voči oderu.
- Minimálny sklon k tvorbe usadenín.
- Steny potrubia nie sú napádané koróziou ani eróziou.
- Široký rozsah teplôt použitia: -10°C až +100°C.
- Vysoká chemická odolnosť.
- Vysoká rázová odolnosť.
- Dlhá životnosť.
- Šetrné k životnému prostrediu - materiál je recyklovateľný.
- Ľahké spájanie systému (jednoduchá a rýchla montáž).
- Jednoduché skracovanie rúr podľa potreby.
- Nízka hmotnosť (jednoduchá manipulácia).
- Tesnosť systému zaistená tesniacimi krúžkami.
- Rozoberateľný spoj v prípade potreby.
- Ľahko pripojiteľný na existujúce kanalizačné potrubia.
- Ľahká preprava.
Materiál a jeho špecifiká
Rúry a tvarovky PP-HT odpadového systému sú vyrábané z polypropylénu. Materiál je šetrný voči životnému prostrediu a je plne recyklovateľný. Priaznivou vlastnosťou polypropylénu je široký rozsah tepelnej odolnosti a veľká pružnosť a húževnatosť, ktoré zaručujú veľmi dobrú odolnosť proti nárazom a deformáciám.
Materiál je chemicky odolný proti látkam obsiahnutých vo vode z domácností a priemyslu s výnimkou organických rozpúšťadiel. Dopravované médium môže mať pH v rozsahu pH 2 až pH 12. Chemická odolnosť potrubného systému sa posudzuje podľa TNI ISO/TR 10358.
Spájanie a inštalácia
Rúry a tvarovky PP-HT odpadového systému sa spájajú hdlovým násuvným spojom, pričom tesnosť je zabezpečená elastromérovým tesnením. PP-HT odpadový systém zaisťuje spoľahlivú a rýchlu montáž.
Spájanie PP-HT systému sa realizuje pomocou násuvného hrdlového spoja s použitím jazýčkových tesniacich krúžkov, ktoré zabezpečujú ľahkú montáž. Dlhodobá tesnosť je zabezpečená elastomérovým tesnením pre tlaky do 50 kPa (0,5 baru - 5m vodného stĺpca). Súčasťou dodávky hrdlovaných rúr a všetkých tvaroviek sú elastomérové tesniace krúžky príslušných priemerov podľa počtu hrdiel. Systém nie je možné spájať lepením.
Jednotné rozmery systému ho umožňujú spájať nielen s inými PP rúrami rôznych výrobcov, ale aj s PVC rúrami iných materiálov pre zvislé odpady príslušného rozmeru. Komponenty systému PP-HT je možné bez problémov pripojiť aj na zodpovedajúce priemery hladkých rúr ležatej kanalizácie.
Plumber - How to Apply Plumbers Hemp and PTFE Tape
Označovanie, balenie a skladovanie
Rúry a tvarovky sú označované v zmysle normy STN EN 1451-1.
Rúry dĺžky 500 mm a viac sú balené vo zväzkoch. Rúry dĺžok 150 a 250 mm sú balené do kartónov, resp. vriec. Tesniace krúžky sa dodávajú ako súčasť dodávky rúr a sú vložené v hrdlách rúr.
Rúry sa dopravujú bežnými dopravnými prostriedkami. Musia byť zabezpečené proti posuvu a styku s ostrými predmetmi. Rúry sa nesmú zhadzovať a inak mechanicky namáhať, aby nedošlo k poškodeniu povrchu. Tvarovky sa balia do kartónov alebo vriec rôznych rozmerov v závislosti od veľkosti tvaroviek. Podľa počtu hrdiel na tvarovkách sa dodáva príslušný počet elastomérových tesniacich krúžkov.
Pri skladovaní rúr a tvaroviek je potrebné dodržiavať STN 64 0090 resp. PND 71 01 014. Pre skladovanie tesniacich elastomérových krúžkov platí STN 63 0001. Pri zabudovaní do stavby musia byť všetky časti odpadového potrubia certifikované.
Špecifické aspekty inštalácie odpadových potrubí
Dimenzovanie a spád
Odtokové potrubia zabezpečujú, že sa použitá voda rýchlo a jednoducho dostane do kanalizačného systému. Ak odtok nie je dostatočne dimenzovaný, ľahko sa upchá. Preto musia mať odtokové rúry podľa normy DIN 1986 určitý minimálny priemer (menovitá šírka DN) v závislosti od sanitárneho objektu. Pri umývadle je to napríklad 40 mm, pri vani, sprche, dreze, umývačke riadu ako aj práčke so zaťažením do 6 kg minimálne 50 mm a pri WC so splachovaním s 9-litrovým objemom minimálne 100 mm.
Všetky rúry vedú k odpadovej rúre: Aby voda neprestávala odtekať a zabránilo sa usadeninám, musia mať odtokové rúry spád. V obytných priestoroch musí byť výškový rozdiel 1 až 2 cm na meter rúry (1 až 2 %). Pri spájaní rúr musí byť zosilnený koniec objímky vždy namierený do smeru, z ktorého prichádza voda.
Inštalácia a umiestnenie
Vďaka ich nízkej hmotnosti a jednoduchej montáži pomocou násuvných hrdiel sa plastové potrubia na odvádzanie odpadovej vody inštalujú ľahšie než medené potrubia na pitnú vodu. Montujú sa do potrubných šácht v stene alebo ako nadomietková inštalácia. V prípade montáže do nosných stien sa vyžaduje statická skúška.
Odolnosť a hluk
Na kanalizačné potrubia sa plasty používajú najmä pre svoju odolnosť proti korózii a inkrustácii (zanášaniu). Odtokové rúry v domoch sú zvyčajne vyrobené z plastu. Odpadová voda z umývačky riadu alebo práčky môže byť veľmi horúca. Preto sa musia používať vysokoteplotné rúry (HT rúry). Spravidla sa používajú PP rúry (polypropylénové) alebo PVC rúry. Tie rozoznáte podľa ich sivej farby.
Nevýhodou vo všeobecnosti je malá odolnosť proti požiaru, malý útlm hluku a veľká tepelná rozťažnosť. Na trhu sa objavujú moderné hrubšie plastové potrubia, ktoré výrazne tlmia hluk. Pri pretoku vody do 4 l/s (zodpovedá vode z 12 bytov naraz) neprekračuje hluk 17 dB. Je veľmi odolná proti mechanickému i chemickému pôsobeniu pretekajúcich látok.
Rôzne materiály pre vnútorné odpadové potrubia
Pri výbere materiálu pre vnútorné odpadové potrubia je dôležité zvážiť špecifické vlastnosti a požiadavky na danú inštaláciu. Z plastových materiálov sa na domovú kanalizáciu najviac používajú polyvinylchlorid (PVC), polyetylén (PE) a polypropylén (PP).
Plastové potrubia (PVC, PE, PP)
Odtokové rúry v domoch sú zvyčajne vyrobené z plastu. Ako podzemné potrubia, pod pivnicou v zemi, slúžia takzvané KG rúry (plastové podzemné potrubia). Tiež sa označujú ako PVC kanalizačné rúry a sú väčšinou oranžovo-hnedej farby.
Okrem toho sa používajú odbočky, ohyby v rôznych uhloch, odtoky, prepady, sifóny (pachové uzávery), tesnenia, ako aj redukčné kusy na spojenie potrubí s rôznymi priemermi.
Liatinové potrubia
Výhodami liatiny sú trvácnosť, odolnosť proti korózii, spoľahlivé tesnenie, jednoduchá montáž a nízky súčiniteľ tepelnej rozťažnosti. Liatinové rúry sa nesmú namáhať ohybom, sú krehké a majú veľkú hmotnosť. Na zlepšenie odolnosti proti pôsobeniu vonkajších vplyvov majú liatinové rúry bitúmenový povlak, ktorý musí byť celistvý a nesmie sa odlupovať. Spájajú sa hrdlovými, prírubovými a bezhrdlovými spojmi.
Kamenina
Kamenina je keramický materiál, ktorého povrch sa po vypálení pokrýva glazúrou, vďaka čomu je povrch rúr z neho nenasiakavý a odolný. Hlavnou výhodou kameninových rúr je ich dlhá životnosť, odolnosť proti obrusu povrchu a proti zemnej vlhkosti. Nevýhodou je nízka pevnosť a veľká krehkosť.
Porovnanie materiálov pre vnútorné odpadové potrubia
| Materiál | Výhody | Nevýhody |
|---|---|---|
| PP-HT (Polypropylén) | Odolnosť voči vysokým teplotám (-10°C až +100°C), hladká vnútorná stena, vysoká chemická a rázová odolnosť, nízka hmotnosť, ľahká montáž, recyklovateľný. | Chemická odolnosť obmedzená pre organické rozpúšťadlá. (Pri niektorých plastoch malá odolnosť voči požiaru a menší útlm hluku.) |
| Liatina | Trvácnosť, odolnosť proti korózii, spoľahlivé tesnenie, jednoduchá montáž, nízky súčiniteľ tepelnej rozťažnosti. | Krehké, veľká hmotnosť, nesmú sa namáhať ohybom. |
| Kamenina | Dlhá životnosť, odolnosť proti obrusu povrchu a zemnej vlhkosti, nenasiakavý povrch. | Nízka pevnosť, veľká krehkosť. |
Dôležité komponenty vnútorného odpadového systému
Podlahové a dvorové vpusty
Slúžia na odvádzanie odpadovej vody z odvodňovaných plôch. Podľa ich umiestnenia sa rozdeľujú na podlahové (v objektoch) a dvorové (na priľahlých plochách pri objektoch). Ich spoločným znakom je, že majú zápachový uzáver.
Podlahové vpusty sa vyrábajú z liatiny alebo z plastov s odtokom s DN 50 až 150, ktorý je naklonený pod rôznym uhlom alebo zvislý.
Armatúry proti spätnému prúdeniu
Tieto armatúry sú určené na to, aby sa bez zásahu obsluhy zabránilo spätnému prúdeniu odpadovej vody v potrubí (napríklad pri zvýšení hladiny vody vo verejnej kanalizácii), ktoré by mohlo spôsobiť zatopenie podzemných priestorov.
