Integrácia elektrických vypínačov a zásuviek do dreveného obkladu alebo nábytku si vyžaduje špecifický prístup a dôkladné zváženie bezpečnostných noriem. Na rozdiel od iných povrchov, drevo ako horľavý materiál predstavuje zvýšené riziko. Je kľúčové vybrať správne komponenty a dodržať odporúčané postupy, aby sa predišlo potenciálnym nebezpečenstvám.
Základné typy vypínačov a ich použitie
Predtým, ako sa zameriame na montáž do dreva, je dobré si pripomenúť základné funkcie bežných typov vypínačov:

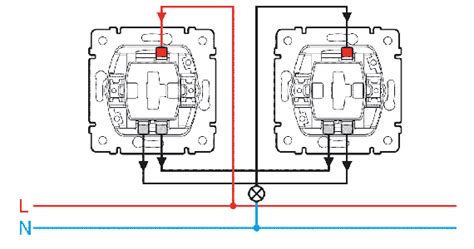

- Vypínač č. 6 (chodbový alebo striedavý vypínač): Toto je štandardné riešenie na ovládanie svetla z dvoch miest. Na jednej strane chodby alebo miestnosti sa vypínačom č.6 svetlo zapne a na druhej strane chodby alebo miestnosti sa to isté svetlo druhým vypínačom č.6 vypne.
- Vypínač č. 7 (krížový vypínač): Používa sa na ovládanie svetla z viac ako dvoch miest. V kombinácii s dvoma vypínačmi č. 6 umožňuje rozsiahlejšie ovládanie.
- Vypínač č. 5 (lustrový alebo sériový vypínač): Umožňuje ovládanie dvoch svetiel z jedného miesta. Je ideálny pre lustre s viacerými okruhmi.
- Vypínač č. 5b: V spojení s vypínačom č.6 môžeme dosiahnuť ovládanie jedného svetla z jedného miesta, napríklad ľavou páčkou vypínača č.5b, a pravou páčkou ovládanie druhého svetla.
Špecifiká montáže vypínačov na drevený obklad alebo do dreva
Jednou z častých požiadaviek je umiestnenie vypínača priamo do dreveného obkladu alebo vstavanej skrine, často pre LED osvetlenie. Ak ide o zapínanie osvetlenia LED na 12V, z bezpečnostných dôvodov by sa mal vypínať zdroj, teda 230V. Vypínač musí byť umiestnený na dreve alebo v dreve, pričom môže byť vyrezaná diera, ale nie nevyhnutne zapustenie.
Výber vhodného vypínača pre horľavé materiály
Pre montáž na drevené povrchy je nevyhnutné použiť vypínače, ktoré sú špeciálne určené pre montáž na horľavé materiály alebo do nich. Nie každý "obyčajný malý vypínač" je vhodný pre drevotriesku, ak má spínať 230V. Je veľmi dôležité vyhnúť sa "bastlom", teda neodborným a nebezpečným riešeniam. Na trhu existuje pár možností, ktoré spĺňajú tieto požiadavky:

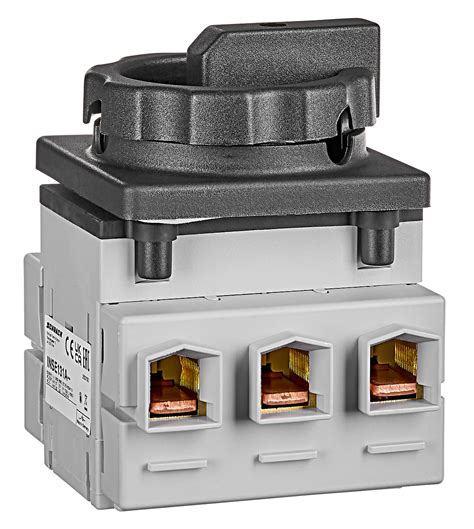

- Vypínače s označením pre horľavé materiály: Napríklad výrobca Kanlux ich vyrába dosť aj s montážou na horľavé povrchy, často sú označené symbolom "F v trojuholníku". Podobné produkty nájdete aj na stránkach výrobcu ABB, kde sú pekné vypínače pre montáž na a do horľavých materiálov.
- Bezdotykové ovládanie: Osobně k tomu používam bezdotykové ovládání. Napríklad bezdotykový spínač Red Eye 1 môže splniť požiadavku menšej veľkosti a bezpečnosti, pretože minimalizuje priamy kontakt s rozvodom.
- Špeciálne vypínače do skríň: Vyrábajú sa dverné spínače určené priamo do šatníkových skríň, ktoré sa aktivujú otvorením/zatvorením dverí.
- PIR čidlá: Pre LED osvetlenie v skriniach sa často používajú aj malé PIR čidlá, väčšinou v nejakých sadách, ktoré reagujú na pohyb.
Pri výbere vypínača je dôležité sa informovať o jeho parametroch a certifikáciách. Ak nie je k dispozícii vypínač s vhodnými parametrami pre montáž do horľavých materiálov pre spínanie 230V, mali by ste zvážiť alternatívne riešenia ako bezdrôtový alebo bezdotykový systém. Ak totiž budete spínať 230V, musí byť vypínač pre horľavé materiály.
Umiestnenie zdroja pre 12V LED osvetlenie
Často sa vyskytuje otázka, či je rozumné nechať bežať celý čas zdroj (trafák) a či ho umiestniť do skrine. Není nejlepší nápad umisťovat zdroj do skříně, najmä ak sa jedná o drevenú konštrukciu. Zdroje generujú teplo a neustála prevádzka v uzavretom priestore, ako je skriňa, môže viesť k prehrievaniu a potenciálnemu požiaru. Aby sa zdroj neprehrieval nonstop, je logické ho vypínať.
Ak už majiteľ má zdroj (napríklad vodotesný, s vysokým krytím, ale bez označenia "F" pre horľavé materiály), je lepšie ho umiestniť na nehorľavé podložky alebo mimo skrine do dostatočne vetraného priestoru. Neodporúča sa ho zakrývať, ako to naznačuje otázka "Co v té skříni bude? Jak znám lidi, řeknou si: to je nějaká hnusná krabice, dáme přes ni dečku/zarovnáme ji knihami...". Zdroj musí mať vždy dostatočný priestor na odvetrávanie tepla.
Oprava zdroja LED svietidla
Estetika a praktickosť
Pri montáži do drevotriesky je dôležité zvážiť estetický dojem a praktickosť. Ak by bol vypínač na povrchu, môže to vyzerať príliš robustne. Ak sa zapustí, môže pretrčať na druhú stranu, ak je stena tenká. Preto je dôležité nájsť taký vypínač, ktorý bude nenápadný, ale zároveň bezpečný a funkčný. Riešenia ako bezdotykové ovládanie môžu byť vhodné, hoci vyžadujú vysvetlenie používateľom.
Všeobecné bezpečnostné normy a umiestnenie elektrických prvkov
Málokto z nás vie - okrem školených odborníkov - že nie je priestor ako priestor a že nie každú zástrčku, ktorú skutočne potrebujeme, môžeme umiestniť ako sa nám zapáči. Od roku 1990 totiž existuje niekoľko sprísnených noriem, ktoré rozdeľujú bytové priestory z hľadiska bezpečnosti do viacerých zón a špeciálne sa to týka umiestnenia elektrických spotrebičov v kúpeľniach a práčovniach.

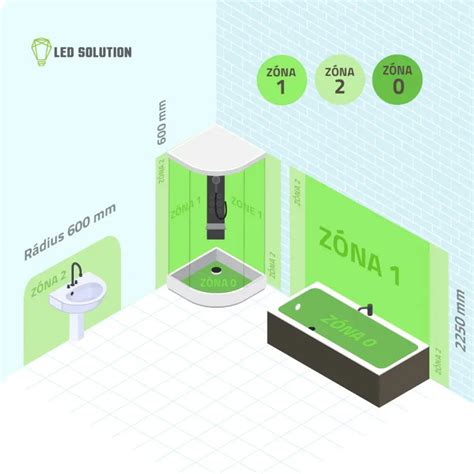

Podľa týchto noriem je priestor kúpeľne rozdelený do zón od 0 po 3. Tieto normy sú základom pre bezpečné umiestnenie elektrických zariadení vo vlhkom prostredí:
Tu je prehľad bezpečnostných zón a požiadaviek na elektrické inštalácie v kúpeľniach:
| Zóna | Umiestnenie | Povolené elektrické zariadenia | Špecifické požiadavky |
|---|---|---|---|
| 0 | Vnútorný priestor vane alebo sprchovacej vaničky | Iba tie, ktoré sú špeciálne určené pre použitie v týchto priestoroch (napr. masážne podložky) | - |
| 1 | Priestor vymedzený obrysom vane až do výšky 2,25 m (ak dno vane nie je vyššie ako 0,25 m nad podlahou) | Iba ohrievače vody a elektrické ventilačné zariadenia, ktoré sú zhotovené z nevodivých hmôt | Susedí so zónou 0 zospodu |
| 2 | Vzdialenosť do 60 cm od okraja zóny 1 (napríklad od okraja vane) až do výšky 2,25 m od podlahy | Všetky svietidlá a ohrievače musia mať bezpečnostné krytie IP44. Ďalšie spotrebiče musia byť určené pre použitie v zóne 2. | Spodný okraj svietidla musí byť vo výške najmenej 180 cm od podlahy. |
| 3 | Priestor vedľa zóny 2 (od 60 cm od vane ďalej) až do výšky 2,25 metra nad podlahou | Spínacie zariadenia, ovládacie zariadenia, zásuvky v obyčajnom vyhotovení | Pre dôkladnú bezpečnosť sa odporúča, aby mali izolačný kryt, ak sú vo výške najmenej 120 cm nad podlahou. Nižšie sa kvôli pretekajúcej vode neodporúča elektrické zásuvky umiestňovať. |
Dôležité aspekty pri inštalácii obkladu okolo elektrických prvkov
Bez ohľadu na typ obkladu je pri inštalácii okolo elektrických zariadení nutné dbať na správny postup. Ak máme na stene napríklad vypínač či vonkajšiu elektrickú zástrčku, obklad nalepíme po obvode otvoru, do ktorého sa neskôr osadia. Tým sa zabezpečí presné a bezpečné uloženie elektrických komponentov.
