Komplexný Sprievodca: Ako Funguje Vibračná Doska na Betón a Jej Využitie pre Pevné Základy

Vibračné dosky sú univerzálnym nástrojom, ktorý uľahčí zhutňovanie štrku, piesku alebo prípravu podložia pre zámkovú dlažbu. Sú nenahraditeľné nielen na veľkých stavbách, ale aj pri menších projektoch, ako je úprava záhrad, príjazdových ciest alebo terénnych nerovností. Či už zvažujete zaobstaranie vlastnej vibračnej dosky, alebo chcete využiť služby požičovne, je dôležité vybrať správny model, porozumieť jeho možnostiam a osvojiť si tipy pre efektívnu prácu. V tomto článku vám prinášame praktického sprievodcu, vďaka ktorému zvládnete každú výzvu ľahko as perfektným výsledkom.

Ako Fungujú Vibračné Dosky?

Vibračné dosky využívajú vibrácie a svoju hmotnosť na efektívne zhutňovanie povrchov. Vibrácie, ktoré vytvárajú motor, stláčajú materiál pod doskou a zaisťujú pevnú a stabilnú základňu - ideálne pre zámkovú dlažbu, príjazdové cesty alebo betónové konštrukcie. Tento proces je rýchly, efektívny a vyžaduje minimálnu námahu. Vďaka ľahkému ovládaniu a všestrannosti sú vibračné dosky vhodné pre široké spektrum projektov. Uplatnia sa pri menších úpravách záhrady, chodníkov alebo príjazdových ciest, ale zvládnu aj väčšie stavebné práce, kde je kľúčová pevnosť povrchu. Cieľom je teda dosiahnuť kompaktnú a pevnú pôdu, ktorá bude slúžiť ako pevný základ. Z technického hľadiska je zhutňovanie pôdy odstránením vzduchových dutín z pôdy silou. Zhutňovanie plôch prostredníctvom vibračnej techniky je metóda, ktorá slúži na zvýšenie hustoty, pevnosti a tuhosti plochy. Veľmi často sa používa v cestnom a leteckom priemysle, kde je podstatné aby používaná podkladová plocha pod plytkými základmi, ako je zem, piesok alebo štrk bola pevná. Rovnako sa používa aj v stavebnom priemysle, kde je rovnako podstatné mať pevný povrch.

Vibračná Doska vs. Vibračná Noha: Kedy Použiť Ktorý Stroj?

Hutnenie pôdy sa zdá byť jednoduchá vec - kúpiš stroj, prebehnete plochu a hotovo. V praxi to však funguje inak. Nesprávny výber medzi vibračnou doskou a vibračnou nohou je jednou z najčastejších príčin, prečo sa dlažba po roku vyklenie, základ sa zosadí alebo priehlbina v záhrade vráti do pôvodného stavu. Vibračná doska (hovorovo aj „vibračná žaba" alebo „vibračná platňa") je stroj, ktorý pomocou motora poháňa excentrické závažia, ktoré vytvárajú rýchle vibrácie. Výsledok? Materiál stratí vzduchové dutiny, stane sa pevným a stabilným.

Na druhej strane, vibračná noha (tiež „vibračný pech") funguje na inom princípe než doska. Namiesto plochej platne používa úzku pätu, ktorá vykonáva skokový pohyb - podobne ako pestovacie zariadenie. Ak zakladáte dom, kladiete inžinierske siete alebo vyplňujete hlbšie výkopy hlinou - vibračná noha je správna voľba. Vibračné nohy sú vhodné na zhutnenie hlinenej plochy. Vibračné dosky na zhutnenie pieskovej alebo štrkovej plochy. Pre zhutnenie menších plôch stačia práve vibračné dosky alebo nohy. Pre väčšie plochy alebo projekty sa využívajú vibračné valce. Tie ušetria čas a svojou funkčnosťou, silou a váhou sú výhodnejšie ako vibračné dosky alebo nohy.

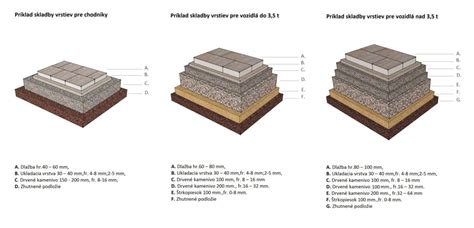

Bez ohľadu na to, či použijete dosku alebo nohu - nikdy nehutniete celú hĺbku v jednom prechode. Vibrácie prenikajú do materiálu len na obmedzenú hĺbku. Správny postup: sypať a hutniť po vrstvách podľa maximálnej hĺbky vášho stroja.

Typy Vibračných Dosiek

Existuje niekoľko variantov vibračných dosiek na trhu, ktoré sa líšia predovšetkým pojazdom a výkonom.

• Jednosmerné vibračné dosky: Majú len predný pojazd, čo však neobmedzuje ich jednoduchú obsluhu. Tieto dosky sú často ľahšie, vážia obvykle menej ako 120 kg a sú ľahko prenosné. Sú jedným z najbežnejších druhov a majú veľmi univerzálne použitie a sú cenovo dostupné aj pre menšie stavebné firmy. Vhodné na hutnenie do hĺbky 15-20 cm, sú ideálne pre dlažbu, asfalt alebo živicu. Na pokládku zámkovej dlažby postačí jednosmerná vibračná doska do 65 kg.
• Obojsmerné (reverzné) vibračné dosky: Majú hydraulický pohyb smerom dopredu aj dozadu, čo zjednodušuje manipuláciu s ťažším zariadením, ktoré môže vážiť až 160 kg. Majú väčšiu výkonovú kapacitu ako jednosmerné a sú vhodné na väčšie a náročnejšie projekty. Dokážu zhutniť zeminu a štrk do hĺbky 40 cm.

Kritériá Výberu Vibračnej Dosky

Výber správnej vibračnej dosky je kľúčový na dosiahnutie kvalitných výsledkov pri zhutňovaní povrchov. Záleží predovšetkým na rozsahu a type projektov, ktoré plánujete realizovať, a na niekoľkých dôležitých faktoroch, ktoré by ste mali pri rozhodovaní zvážiť:

Kvalitná vibračná doska je investíciou, ktorá sa dlhodobo oplatí. Zvážte modely od osvedčených značiek, ako sú Hecht, Scheppach alebo Bomag, ktoré sú známe svojou spoľahlivosťou, dlhou životnosťou a kvalitným spracovaním.

Vibrovanie Betónu: Kľúč k Pevnosti a Trvanlivosti

Vibrátory na betón sú kľúčovým nástrojom pre dosiahnutie kompaktného a homogénneho betónu bez vzduchových bublín a dutín. Použitie vibrátorov na betón je nevyhnutné pre zabezpečenie pevnosti a trvanlivosti betónových konštrukcií, či už ide o základy, steny, stĺpy alebo podlahy.

Čo je to Vibrovanie Betónu?

Vibrovanie betónu znamená použitie vibrátora na betón alebo vibračného nástroja na betón, aby sa čerstvý betón zhutnil a stuhol. Betón je zmesou vody, suchých hmôt (piesok a štrk) a cementu. Pri liatí betónu sa často zachytávajú vzduchové bubliny a medzi cementovou pastou a kameňom alebo pieskom vo vnútri zostávajú medzery. Ak sa tieto medzery neodstránia, betón nebude pevný a neskôr sa môžu objaviť praskliny. Vibrovanie spôsobuje rovnomerné usadzovanie zmesi, vytláča vzduch a umožňuje cementovej paste úplne pokryť kamenivo. Vďaka tomu vzniká hustý a odolný betón, ktorý vydrží oveľa dlhšie. Nadmerný obsah vzduchu a vody oslabuje pevnosť betónu. Použitie vibrácií tiež vyvoláva zlepšenie v priľnavosti medzi práve pripraveným betónom a starším betónom.

Ako Fungujú Vibrátory na Betón?

Vibrátor vysiela rýchle vibrácie do čerstvého betónu. Trasením sa uvoľňuje vzduch a zmes sa usadzuje do hustej, pevnej hmoty. Vibrácie sú generované pomocou excentrického závažia otáčajúceho sa okolo hriadeľa určitou rýchlosťou. Toto závažie generuje silu, ktorá vyvoláva posun vibrátora o určitú amplitúdu.

• Frekvencia vibrácií: Je to počet kmitov za jednotku času (1 / T), meraná v Hertzoch (s-1) alebo vo v/min (vibrácie za minútu). Hertz = v/min / 60. Tieto kmity sú vyvolané rotáciou excentrického závažia a z tohto dôvodu sa frekvencia zhoduje s rotáciou závažia. Vibračná frekvencia vnútorných vibrátorov sa pohybujú v rozmedzí od 9000 do 21000 v/min, inými slovami od 150 Hz do 350 Hz. Nízke frekvencie pohybujú s väčšími časťami v betóne (kamene), zatiaľ čo vysoké frekvencie vibrujú s menšími časticami (cement a piesok). Štúdie ukázali, že optimálna frekvencia je okolo 12000 v/min (200 Hz).
• Amplitúda vibrácií: Je to maximálna výchylka vibrátora vo vzťahu k jeho pokojovej polohe. Amplitúda vibrátora je úmerná hmotnosti excentrického závažia a jeho excentricite, a je nepriamo úmerná hmotnosti vibrátora. Amplitúda sa meria, keď je vibrátor mimo betón, pretože akonáhle je raz zavedený do betónu, je amplitúda znížená kvôli absorpcii vibrovania hmotou. Na dosiahnutie optimálnej vibrácie má byť amplitúda čo najväčšia.
• Odstredivá sila a zrýchlenie: Rotácia excentrického závažia (merané v ot/min) vyvoláva odstredivú silu. Táto sila je priamo úmerná hmotnosti excentrického závažia, jeho excentricite a štvorcu počtu otáčok. Táto odstredivá sila má za následok zrýchlenie vibrátora, ktoré nám dáva predstavu o intenzite vibrácií. Toto zrýchlenie je funkciou amplitúdy a druhej mocniny frekvencie. Tieto zrýchlenia sú vyjadrené v násobkoch gravitačného zrýchlenia. Pre vnútorné vibrácie sú potrebné zrýchlenia medzi 100 a 150 G.

Typy Vibrátorov na Betón a Ich Použitie

Výber správneho vibračného nástroja na betón závisí od typu projektu, veľkosti betónovej časti a dostupného zdroja energie. Existuje niekoľko typov vibrátorov na betón:

1. Ponorné (Vnútorné) Vibrátory

Vibrátor s predĺženým tvarom známy ako "ponorný vibrátor" je zavedený do hmoty betónu. Ponorové vibrátory na betón sú vhodné pre hĺbkové zhutňovanie betónu. Sú vybavené robustnými vibračnými hlavami a odolnými káblami, ktoré zabezpečujú dlhú životnosť a spoľahlivú prevádzku aj v náročných podmienkach. Vnútorné vibrátory sú na stavbách najbežnejšie, pretože ich možno umiestniť priamo do čerstvej zmesi.

• Rozmery vibrátora: Pri vnútorných vibrátorov sú dve hmotnosti, ktoré musia byť odlíšené: celková hmotnosť jednotky vibrátora ako celok a hmotnosť samotnej vibrujúce časti, známe tiež ako "ponorný vibrátor", "vibračný hlava" alebo "fľašu". Ak hovoríme o rozmeroch vibrátora hovoríme o rozmeroch vibrujúcej časti. Hlavné rozmery sú priemer a dĺžka. Priemer vibrátora závisí od typu vibrovania štruktúry, na vzdialenosti medzi debnením, na hrúbke vibrovania steny, na množstvo vibrovaného betónu, od typu použitého betónu. Priemer betónových vibrátorov sa pohybuje od 25 mm do 100 mm. Výkon vibrátora súvisí s priemerom; čím väčší priemer, tým väčší objem vibrovaného betónu za hodinu.
• Dĺžka pružného hriadeľa: Dĺžka pružného hriadeľa-hadice je tiež významná. Ak sú vibrovania piliere, je treba mať na pamäti, že je potrebné dosiahnuť spodnej časti piliera, a tak bude potrebné dĺžka najmenej rovnaká ako výška piliera. Príležitostne, pre určité práce sú potrebné vibrátory zvláštnych dĺžok, až do 20 m alebo viac. Naopak pre vibrovanie základov, základových a stropných dosiek sú požadované vibrátory krátkych dĺžok. Štandardná dĺžka vibrátora sa pohybuje od 1 m do 6 m, hoci na požiadanie môže byť použitá akákoľvek dĺžka.
• Zdroj energie: Vibrátor môže získavať energiu potrebnú pre svoju prácu z rôznych zdrojov - elektrická, zo spaľovacích motorov (benzínové, dvojtaktné, štvortaktné, vznetové), pneumatické alebo hydraulické. Typ požadovaného zdroja energie závisí čisto na dostupného zdroja napájania. Okrem otvorených priestorov bez dostupného elektrického napájania, je všeobecne odporúčané používanie vibrátorov napájaných elektrickou energiou.
• Akčný rádius: Je to vzdialenosť meraná od vibračnej hlavy k vonkajšej hranici jej vplyvu. Za touto vzdialenosťou sú kmity prenášané vibrátorom na hmotu prakticky nulové. Všeobecne je akčný rádius medzi 8 a 10 násobkom priemeru vibrátora.
• Spracovateľnosť betónu (konzistencia): Je to známka plasticity alebo spracovateľnosti betónu. Je určená pomocou Abramsovho kužeľa. Kužeľ výšky 30 cm a s horným priemerom 10 cm a spodným priemerom 20 cm je položený na rovný povrch a vyplnený betónom z miešačky. Kužeľ je potom zvisle vyzdvihnutý a odstránený. Hmota stratí tvar alebo sa zrúti v závislosti na svojej plasticite.

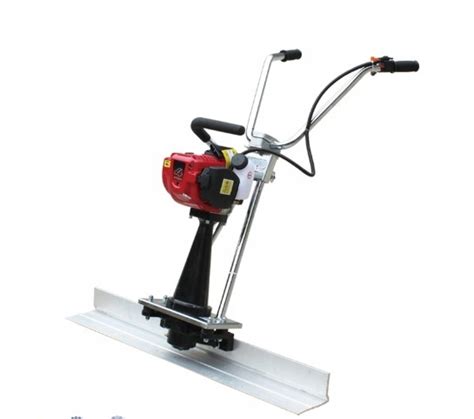

2. Povrchové Vibrátory (Vibračné Lišty)

Povrchové vibrátory na betón sa používajú pre zhutňovanie povrchových vrstiev betónu. Sú vybavené širokými vibračnými doskami, ktoré zabezpečujú rovnomerné a efektívne zhutnenie povrchu. Nosník s vibračným systémom je daný do kontaktu s vibrovaným povrchom. Akonáhle je betón naliaty, je lišta daná do kontaktu s betónom tak, že profil s vibračnou jednotkou (vibračné nosník) prechádza cez hmotu betónu ako prvý. Tieto lišty sú používané pre vibrovanie hmoty a pre rovnaké povrchy.

• Jednosníková lišta: Vodiace lišty nie sú pre chod vibračnej lišty potrebné - môže pracovať priamo na betóne. Po naliatí betónu do konštrukcie by malo byť vykonané prvé vyrovnanie ešte pred použitím lišty. Po prechode laty by nemali byť viditeľné ani odtlačky nôh ani stopy po náradí.
• Dvojnosníková lišta: Vodiace lišty sú potrebné pre pohyb líšt po betóne. Akonáhle je betón naliaty, je dvojnosníková lišta umiestnená na vodiace lišty a práca môže začať. Pre dosky hrubšie ako 30 cm by mal byť betón vnútorne vibrovaný pomocou ponorného vibrátora ešte pred použitím lišty.

3. Vonkajšie Vibrátory (Debnenia)

Debnenia sú používané pre vibrovanie nosníkov, prefabrikovaných jednotiek alebo rôznych foriem, stien, trubiek atď. Debnenia musia byť pevné oceľové konštrukcie a vibrátor musí byť napevno pripevnený k debneniu. Pokiaľ možno, malo by debnenie byť zavesené na elastickej základni. Vibrátory sú rozmiestnené po povrchu debnenia tak, aby dosiahli zrýchlenie 1,5 G. Ako všeobecné pravidlo toto znamená vyberanie vibrátorov, ktorých odstredivá sila (v kg) je 1,5 násobok hmotnosti debnenia. Je odporúčané používať väčší počet vibrátorov rozmiestnených po debnenie, hoci odstredivá sila môže byť dosiahnutá s nižším počtom. Vzdialenosť medzi vibrátormi by mala byť medzi 1,5 až 2,5 m. Vplyv vibrátora dosahuje maximálnu hĺbku 30 cm, takže vibrátory by mali byť umiestnené na oboch stranách debnenia, ak je to kvôli hrúbke potrebnej.

Najlepšie Postupy pre Vibrovanie Betónu

Aby sa zabezpečilo, že betón bude pevný, hladký a odolný, je dôležité dodržiavať správne postupy vibrovania.

Pred vibráciami

1. Vopred si naplánujte vzor vkladania vibračnej hlavice.
2. Skontrolujte, či sú vibrátor a hriadeľ v dobrom stave a či správne fungujú.
3. Uistite sa, že napájacie káble alebo palivové prípojky sú bezpečné.
4. Umiestnite pracovníkov tak, aby dosiahli všetky oblasti bez napätia.
5. Ak je výstuž tesná, použite menšie vibračné hlavy, aby ste predišli poškodeniu.
6. Pri liatí betónu do konštrukcie, uistite sa, či nepadá z veľkej výšky. Mal by byť liaty do debnenia, ktoré je viacmenej rovné. Hrúbka žiadnej vrstvy by nemala presiahnuť 50 cm.

Počas vibrácií

1. Vibrátor vkladajte vertikálne do hmoty zvisle bez vodorovného pohybu. Nepoužívajte vibračnú hlavu pre vodorovné posúvanie betónu.
2. Vibračná hlava by sa mala vložiť zvisle v pravidelných vzdialenostiach 1,5 násobku akčného rádiusu. Rozsah akčného rádiusu zaznamenaný pre každý vibračný bod by sa mal prekrývať s tými v susedstve v snahe uistenia sa, že neboli vynechané žiadne oblasti.
3. Vibračná hlava by mala preniknúť asi 10 cm do predchádzajúcej vrstvy na zabezpečenie dobrého priľnutia medzi odlišnými vrstvami. Nenechajte uplynúť veľa času medzi následnými vrstvami.
4. Dĺžka, po ktorú potrebuje byť každý bod vibrovaný, závisí od typu betónu, veľkosti vibrátora a na ďalších faktoroch. Tento vibračný čas sa môže líšiť medzi 5 až 15 sekundami. Betón môže byť považovaný za dobre vibrovaný, keď sa povrch okolo vibračnej hlavy zmení na žiariaci a kompaktný a keď už na povrch nevystupujú žiadne ďalšie vzduchové bublinky. Vibrátor tiež začne vydávať iný zvuk.
5. Nedotýkajte sa priamo debnenia alebo výstuže, pretože by to mohlo poškodiť nástroj aj debnenie.
6. Vibračnú hlavu odstraňujte z betónu pomaly, pohybujte ňou hore a dole takým spôsobom, aby ste dali betónu čas zaplniť prázdny priestor, ktorý vznikol jej vytiahnutím. Vibrátor by mal byť odstraňovaný rýchlosťou približne 8 cm za sekundu.
7. Mimo betón nemajte vibrátor zapnutý po dlhý čas.

Po vibrácii

Po dokončení vibrovania nechajte betónový povrch usadiť. Nepridávajte vodu ani zmes neprepracovávajte, pretože to oslabuje jej štruktúru. Chráňte povrch pred správnym vytvrdnutím. Ak sa objavia nejaké včelinky alebo dutiny, opravte ich skôr, ako spôsobia dlhodobé problémy.

Čo sa Stane, ak Budete Vibrovať Príliš Silno alebo Príliš Slabo?

• Príliš málo vibrácií: Zanecháva dutiny, včeliu štruktúru a slabé miesta. Tie znižujú pevnosť a umožňujú prenikanie vody, čo neskôr spôsobuje praskliny.
• Príliš veľa vibrácií: Spôsobuje segregáciu, pri ktorej ťažké kamene klesajú a cementová pasta stúpa, čím vzniká nerovnomerná zmes. To spôsobuje, že betón je na niektorých miestach slabý a na iných krehký.

Najlepšie výsledky sa dosiahnu dodržaním správnej hĺbky, rozostupov a doby zotrvania použitého vibrátora. Vibrácie musia byť vykonané správne, pretože nadmerné vibrácie môžu viesť k akumulácii štrku na spodku a jemných materiálov bližšie k povrchu. Segregácia môže spôsobiť nepravidelné zmrštenie, vyvolávajúce vzostup napätia, ktoré potom vyvoláva pukliny.

Ako Vybrať Správnu Vibračnú Dosku na Betón a Iné Materiály?

Či už ste profesionál alebo domáci majster, vibračná doska vám uľahčí prácu a zaistí dokonalé výsledky. Ak vyberáte vibračnú dosku, môže byť značka kľúčovým faktorom.

Obľúbené Značky Vibračných Dosiek

• Vibračné dosky Hecht: Táto značka patrí medzi obľúbené voľby ako pre domácich majstrov, tak aj profesionálov. Ponúka spoľahlivé a cenovo dostupné modely, ktoré zvládnu väčšinu bežných úloh. Napríklad model Hecht 1113 sa vyznačuje skvelým výkonom, ľahkým ovládaním a všestrannosťou, čo ho robí ideálnym pre menšie a stredné projekty.
• Vibračné dosky Scheppach: Ak hľadáte vyšší výkon a odolnosť, Scheppach je stávkou na istotu. Model Scheppach HP 2500 S sa pýši robustnou konštrukciou, vysokým hutniacim výkonom a spoľahlivosťou, vďaka čomu je vhodný pre náročnejších užívateľov a väčšie stavebné práce.
• Vibračné dosky Bomag: Pre profesionálne použitie a veľké projekty sú vibračné dosky Bomag ideálnym riešením. Táto značka je známa precíznym spracovaním, odolnosťou a schopnosťou zvládnuť intenzívnu a dlhodobú prácu, čo ocenia predovšetkým stavebné firmy.

Dôležité Aspekty Pri Výbere

• Trvanlivosť a údržba: Dobrý vibrátor by mal byť pevný, ľahko čistiteľný a bezpečný na údržbu. Hľadajte vlastnosti, ako sú utesnené ložiská, pevné hriadele a ochranné kryty. Spoľahliví dodávatelia poskytujú náhradné diely a ponúkajú popredajný servis.
• Príslušenstvo: Môžete si dokúpiť príslušenstvo a prispôsobiť tak prístroj podmienkam a projektu, na ktorý ho plánujete použiť. Na zarovnávanie uloženej zámkovej dlažby nezabudnite na gumovú (alebo plastovú) tlmiacu podložku, ktorá pôsobí tlmiaco a zabraňuje poškodeniu dlažby.
• Bezpečnosť a ergonómia: Pri ťažších a robustnejších vibračných doskách už zvažujte aj bezpečnosť a ochranu zdravia pri práci. Vyberte si dosku s čo najľahším ovládaním a manipuláciou. Predchádzajte zdravotným problémom svojich zamestnancov a použite vibračnú dosku, ktorá tlmí vibrácie prechádzajúce z ruky do ramena na minimum. Vibračné dosky sú navrhnuté tak, aby boli jednoducho ovládateľné, majú ergonomické rukoväte, anti-vibračné systémy a jednoduchý spôsob štartovania či zmeny vibračnej intenzity.

Kedy sa Oplatí Požičovňa Vibračnej Techniky?

Pokiaľ vibračnú dosku potrebujete len príležitostne, napríklad pre jednorazové úpravy záhrady, pokládku dlažby alebo menšie stavebné projekty, môže byť prenájom výrazne ekonomickejším variantom ako jej kúpa. Požičovne ponúkajú nielen nižšie obstarávacie náklady, ale aj široký výber modelov, ktoré si môžete vybrať presne podľa aktuálnych potrieb. Ďalšou výhodou je často dostupná odborná pomoc, kedy vám personál poradí s výberom vhodnej dosky a vysvetlí, ako ju správne používať. Stroje sú poistené a personál vás zaučí, preto nemusíte mať z obsluhy strojov žiadne obavy. Prenájom vibračnej dosky alebo nohy dáva zmysel, ak hutniace práce robíte jednorazovo alebo maximálne raz za niekoľko rokov - napríklad pri rekonštrukcii záhrady alebo výstavbe príjazdovej cesty. Či už zvolíte nákup vlastnej dosky, alebo využijete požičovne vibračných dosiek, starostlivý výber a správne používanie vám zaručia efektívne výsledky.
